Номер госреестра:
65022-16
Наименование СИ:
Газоанализаторы
Обозначение типа:
VOC72М
Производитель:
Фирма "Environnement S.A.", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63443
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы VOC72М
Назначение средства измерений
Газоанализаторы VOC72М предназначены для измерений объемной доли и массовой
концентрации органических компонентов, приведенных в таблице 2, в воздушных средах при
осуществление деятельности в области охраны окружающей среды.
Описание средства измерений
Принцип действия газоанализатора VOC72М (далее – газоанализатор) основан на
хроматографическом разделении анализируемой пробы газа и регистрации содержания
измеряемых компонентов при помощи фотоионизационного детектора (ФИД).
Газом-носителем является азот с чистотой не менее 99,9999 %. В качестве источника
газа-носителя могут использоваться генератор азота или азот в баллонах под давлением.
Газоанализатор является одноблочным прибором, выполнен в металлическом корпусе.
В состав газоанализатора входят:
– устройство отбора пробы, состоящее из насоса и трубки, заполненной селективными
сорбентами для накопления из пробы определяемого вещества;
– фотоионизационный детектор;
– пневматическая система, соединяющая отдельные блоки (в т.ч. вакуумный насос);
– микропоцессор, управляющий работой составных частей газоанализатора.
Способ отбора пробы – принудительный.
На лицевой панели газоанализатора расположены жидко-кристаллический дисплей,
кнопка включения и клавиши управления.
На задней панели газоанализатора расположены:
-
вход для анализируемой пробы газа;
-
вход для газа-носителя;
-
вход для калибровочного газа;
-
разъем для подключения сетевого кабеля (230±23) В;
-
разъем для аналогового выхода:
-
разъемыдлявнешнегоинтерфейса(RJ45,UDPRJ11),USB-порт,
последовательный порт RS232 или RS422.
Управление режимами работы газоанализатора и обработка измерительной информации
производятся с помощью микропроцессорного комплекса, размещенного внутри корпуса
прибора.

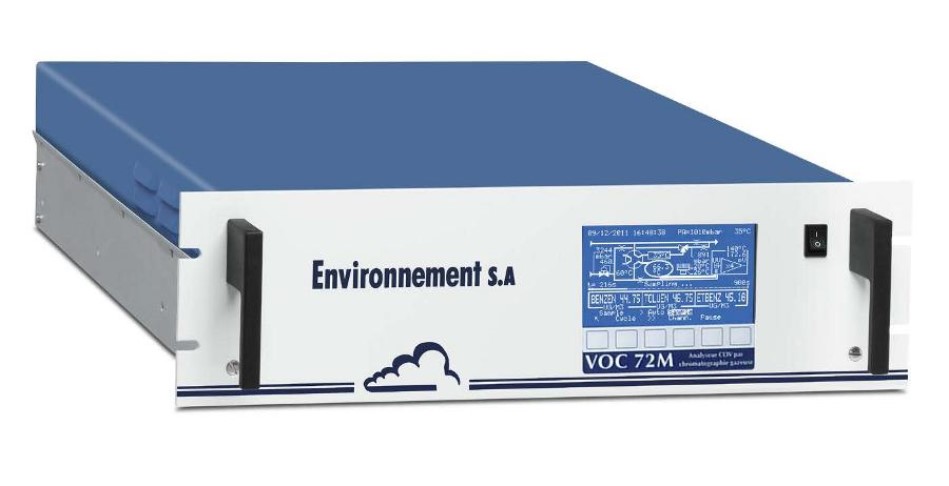

Внешний вид газоанализатора, места пломбирования от несанкционированного доступа
и место нанесения знака поверки показаны на рисунке 1.
Лист № 2
Всего листов 6
Рисунок 1 – Внешний вид газоанализатора VOC72M.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение VOC72M.
Программное обеспечение осуществляет функции:
– расчет содержания определяемого компонента;
– отображение результатов измерений на ЖКИ дисплее газоанализатора;
– передачу результатов измерений по интерфейсу связи с ПК;
– контроль целостности программных кодов ПО, настроечных и калибровочных
констант;
– контроль общих неисправностей (связь, конфигурация);
– контроль архивации измерений;
– контроль внешней связи (RS 232/422/Ethernet).
Влияние программного обеспечения газоанализаторов учтено при нормировании
метрологических характеристик.
Газоанализаторыимеютзащитувстроенногопрограммногообеспеченияот
преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по
Р 50.2.077-2014.
Места пломбирования
Место для нанесения
знака поверки
Лист № 3
Всего листов 6
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО*
Цифровой идентификатор ПО (алгоритм)
Примечание:
*Номер версии (идентификационный номер) программного обеспечения должен быть не ниже
указанного в таблице.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
VOC72M
3.3.8
недоступен
мг/м
3
основной
Метрологические и технические характеристики
Диапазоны измерений и пределы допускаемой основной погрешности газоанализатора
приведены в таблице 2.
Таблица 2 – Метрологические характеристики
Диапазон измеренийПределы
объемной доли,массовой
допускаемой
Определяемый компонент
млн
-1
(ppm)концентрации,
относительной
погрешности, %
от 0,0005 до 0,3
от 0,0005 до 0,2
от 0,0005 до 0,2
от 0,0005 до 0,2
от 0,0020 до 1,0±25
от 0,0020 до 1,0±25
от 0,0030 до 1,0±25
от 0,0020 до 1,0±25
Бензол С
6
Н
6
Толуол С
7
Н
8
Этилбензол С
8
Н
10
Сумма м-ксилола и п- ксилола
m- + p- C
8
H
10
о-Ксилол o-C
8
H
10
Стирол C
8
H
8
от 0,0005 до 0,2
от 0,0002 до 0,2
от 0,0020 до 1,0 ±25
от 0,0010 до 1,0 ±25
α- метилстирол С
9
H
10
от 0,001 до 0,2от 0,005 до 1,0±25
Изопропилбензол С
9
H
12
от 0,002 до 0,2 от 0,01 до 1,0±25
1,2,4 – Триметилбензол С
9
H
12
от 0,003 до 0,2от 0,015 до 1,0±25
1,3 – Бутадиен С
4
H
6
от 0,005 до 0,4от 0,012 до 1,0±25
Примечание:
Пересчет значений объемной доли Х в млн
-1
(ppm) в массовую концентрацию С, мг/м
3
,
проводят по формуле:
С =Х·М/V
m
,
где С – массовая концентрация компонента, мг/м
3
;
M – молярная масса компонента, г/моль;
V
m
– молярный объем газа-разбавителя - азота или воздуха, равный 22,4 при условиях (0
°
С и
101,3 кПа по РД 52.04.186-89 – атмосферный воздух), дм
3
/моль.
Лист № 4
Параметр
Значение
Предел допускаемого относительного среднего квадратического
отклонения случайной составляющей погрешности
газоанализатора, %
6,0
Предел допускаемого изменения показаний за 24 ч непрерывной
работы, в долях от предела допускаемой основной погрешности
0,5
Пределы допускаемой дополнительной погрешности от изменения
температуры окружающей среды в диапазоне рабочих температур
от 10 до 35
°
С, на каждые 10 °С, в долях от предела допускаемой
основной погрешности
±0,5
Пределы допускаемой дополнительной суммарной погрешности
от влияния неизмеряемых компонентов, в долях от предела
допускаемой основной погрешности
±0,2
Время одного цикла измерений, мин
0, 12, 15, 20, 30
(программируемое)
Время прогрева, ч, не более
24
Напряжение питания от сети переменного тока, В
Частота Гц
230±23
50±1
Потребляемая мощность, В·А, не более
200
Габаритные размеры, мм, не более
– высота
– ширина
– длина
135
485
610
Масса, кг, не более
12,5
Средняя наработка на отказ, ч (при доверительной вероятности
Р=0,95)
24000
Полный средний срок службы, лет
10
Параметры и состав анализируемой газовой смеси:
– температура газовой смеси на входе газоанализатора, °С
от +5 до +35
– относительная влажность газовой смеси, %
до 95
(без конденсации влаги)
– диапазон атмосферного давления, кПа
от 84 до 106,7
(от 630 до 800 мм.рт.ст)
Всего листов 6
Метрологические и технические характеристики газоанализаторов приведены в таблице 3.
Таблица 3 – Метрологические и технические характеристики
Номинальная цена единицы наименьшего разряда индикатора в от 0,01 млрд
-1
(ppb) до 0,01
зависимости от режима измерениймлн
-1
(ppm)
– содержание неизмеряемых компонентов NH
3
, NO, NO
2
, H
2
S, SO
2
,
CO, CH
4
, этилмеркаптан, сероуглерод, этилацетат, метанол,
формальдегид
Лист № 5
Всего листов 6
не более ПДК воздуха
рабочей зоны по
ГОСТ 12.1.005-88
Условия эксплуатации:
от +5 до +35
– диапазон относительной влажности окружающей среды при
температуре 35
o
C, %
до 95 %
при температуре 30
°
С
– диапазон температуры окружающей среды,
o
C
– диапазон атмосферного давления, кПаот 84 до 106,7
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на
лицевую панель газоанализатора.
1 экз.
КоличествоПримечание
1 шт.
Комплектность средства измерений
Комплект поставки газоанализатора указан в таблице 4.
Таблица 4 – Комплектность средства измерений
ОбозначениеНаименование
Газоанализатор VOC72М
Руководство по эксплуатации с
дополнением
Паспорт
1 экз.
1 экз.
МП-242–1989–2016Методика поверки
Дополнительныепринадлежностии
запасные части
1 компл.По заказу
Поверка
осуществляется по документу МП-242-1989-2016 «Газоанализаторы VOC72М. Методика
поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «29» февраля 2016 г.
Основные средства поверки:
–генераторгазовыхсмесейГГСмодификацийГГС-ТилиГГС-Кпо
ШДЕК.418319.009ТУ – рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный
номер 62151-15;
– источники микропотоков ИМ стирола, бензола, толуола, этилбензола, о-ксилола, м-
ксилола, п-ксилола, изопропилбензола (кумол), 1,2,4-триметилбензола (псевдокумол) по
ИБЯЛ.418319.013ТУ – рабочие эталоны 1-го разряда по ГОСТ 8.578-2014, регистрационный
номер 15075-09;
–генераторгазовыхсмесейГГСмодификацийГГС-РилиГГС-Кпо
ШДЕК.418319.009ТУ – рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный
номер 62151-15, в комплекте со стандартными образцами состава газовых смесей в баллонах
под давлением: С
6
Н
6
/С
7
Н
8
/э-С
8
Н
10
/о-С
8
Н
10
/м-С
8
Н
10
/п-С
8
Н
10
/N
2
(ГСО 9688-2010), i-C
9
H
10
/N
2
(ГСО 10525-2014), C
4
H
6
/N
2
(ГСО 10388-2013)
.
Знак поверки наносится на прибор, как указано на рисунке 1.
Сведения о методиках (методах) измерений
приведена в документе «Газоанализаторы VOC72М. Руководство по эксплуатации».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к
газоанализаторам VOC72М
Приказ Минприроды России № 425 от 07.12.2012 «Об утверждении перечня измерений,
относящихся к сфере государственного регулирования обеспечения единства измерений и
выполняемых при осуществлении деятельности в области охраны окружающей среды, и
обязательных метрологических требований к ним, в том числе показателей точности
измерений».
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания
компонентов в газовых средах
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Environnement S.A.», Франция.
Адрес: 111, bd Robespierre, BP 4513, 78304 Poissy, Cedex, France.
Заявитель
ЗАО «Экрос-Инжиниринг», ИНН 7801436602.
Адрес: 199178, г. Санкт-Петербург, В.О. Малый пр., д. 58, литер «А».
Тел.: (812) 322-71-77. Факс: (812) 493-56-26.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес:190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
.
Адрес электронной почты:
.
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от
01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30478-05 | Газоанализаторы | MAXILYZER, MULTILYZER, EUROLYZER | Фирма "AFRISO-EURO-INDEX GmbH", Германия | 1 год | Перейти |
| 56161-14 | Газоанализаторы | 450i | Фирма "Thermo Fisher Scientific", США | 1 год | Перейти |
| 20624-00 | Газоанализаторы | Инфракар М | ЗАО "Альфа-динамика Химавтоматика", г.Москва | 1 год | Перейти |
| 15337-08 | Газоанализаторы портативные | MSTox-9001 | Фирма "MST IT GmbH", Германия | 1 год | Перейти |
| 6931-78 | Газоанализаторы | СВМ-1М | ПО "Аналитприбор", г.Смоленск | Поверка при выпуске. МПИ устанавливается местными органами (ГОСТ 8.002-71) | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
