Преобразователи аналого-цифровые АЦП-60, АЦП-62, ГРСИ 65014-16

Смотреть ГРСИ
65013-16

Номер госреестра:

65014-16

Наименование СИ:

Преобразователи аналого-цифровые

Обозначение типа:

АЦП-60, АЦП-62

Производитель:

ОАО "НПК "ЭЛАРА" им.Г.А.Ильенко", г.Чебоксары

Межповерочный интервал:

3 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 4 шт. с зав.№ 5034191, 5034192, 6022256, 6032489

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Лист 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Преобразователи аналого-цифровые АЦП-60, АЦП-62

Назначение средства измерений

Преобразователи аналого-цифровые АЦП-60,АЦП-62 (далее преобразователи)

предназначены для измерения аналоговых сигналов от стандартных токовых датчиков, от

датчиков напряжений высокого и низкого уровня, от преобразователей термоэлектрических

различных градуировок, от термопреобразователей сопротивлений различных градуировок

при их подключении по трех или четырех проводной схеме и преобразования в цифровой

код.

преобразова-

чество

выходной

цифровой16ный сигнал

напряжения

Описание средства измерений

Преобразователи выполнены в виде модулей с двумя соединителями на лицевых

панелях для подключения датчиков и исполнительных устройств объектов управления.

На лицевой панели преобразователей размещен светодиод с надписью «Работа».

К каждому соединителю можно подключить до восьми внешних датчиков.

Натыльнойстороне модуляустановленсоединительдляподключенияк

внутриблочной шине, по которой производится взаимодействие с центральным процессором

контроллера и подведение питания + 5 В.

Принцип работы входных каналов основан на преобразовании модулями связи с

объектом управления входных электрических сигналов в цифровой код для программной

обработки и выполнения функций программно-технических комплексов (ПТК).

Принципработыканаловформированиявыходныхсигналовоснованна

преобразовании программно формируемых цифровых кодированных сигналов в сигналы

управления исполнительными устройствами.

Преобразователи осуществляют следующие функции:

- запоминание информации;

- предварительную обработку сигналов;

- фильтрацию промышленных помех;

- линеаризацию характеристик датчиков;

- компенсацию температуры холодных спаев термопар;

- контроль целостности линий связи с датчиками;

- обмен информацией с центральным процессором.

Конструктивные и функциональные особенности преобразователей представлены в

таблице 1.

Типы аналоговых датчиков и диапазоны измеряемых сигналов представлены в

таблице 2.

Таблица 1. Конструктивные и функциональные особенности преобразователей

Наименова-Конструктивные и функциональные отличия

ние, тип

Коли-

Вид входного

Вид

Тип датчиков, или

теля

каналов

сигнала

информации

исполнительных устройств

Преобразова-

тель аналого-Унифицирован-

Датчики с унифицированным

АЦП-60постоянного тока

Цифровой

сигналом постоянного тока

Сигнал

код

постоянного тока

Аналоговые

датчи

(низкого и

высокого уровня)

напряжения

Приложение к свидетельству № 63435

об утверждении типа средств измерений

Преобразова-

тель аналого-

цифровой

АЦП-62

Наименова-

ние, тип

преобразова-

теля

чествовыходной

Лист № 2

Всего листов 6

Конструктивные и функциональные отличия

Коли-

Вид входного

ид

Тип датчиков, или

каналов

сигнала

информации

исполнительных устройств

Преобразователи

ЭДС термопарытермоэлектрические ТХА,

ТХК

ЦифровойТермопреобразователи

Электрическоекодсопротивления

сопротивление ТСМ-50, ТСМ-100, ТСП-50,

термометра ТСП-100, ТСМ-53, ТСП-46

сопротивления с трех и четырех проводной

схемой подключения

Таблица 2.Типы аналоговых датчиков и диапазоны измеряемых сигналов.

(0,2-1) В, (0-1) В, (0-250) мВ

(0-50) мВ

Тип датчикаДиапазон измерения

(4-20) мА, (0-20) мА, (0-5) мА

Унифицированные токовые датчики

Датчики напряжения высокого уровня с линейной

характеристикой

Датчик напряжения низкого уровня с линейной

характеристикой

Преобразователи термоэлектрические ТХА

Преобразователи термоэлектрические ТХК

W100=1,385

Термопреобразователи

сопротивления

ТСП-100П

W100=1,391

W100=1,385

Термопреобразователи

сопротивления

ТСП-50П

W100=1,391

ТСМ-100М

Термопреобразователи

сопротивления

W100=1,426

(от 0 до + 300)

(от 0 до + 600)

(от 0 до + 1200)

(от 0 до + 200)

(от 0 до + 400)

(от 0 до + 600)

от - 50 до + 150 °C

(от 0 до + 200) °C

(от 0 до + 400) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до 150 °C

(от 0 до + 200) °C

(от 0 до + 400) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

(от 0 до + 400) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

(от 0 до + 400) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

Тип датчика

W100=1,428

W100=1,426

Термопреобразователи

сопротивления

ТСМ-50М

W100=1,428

Термопреобразователи

сопротивления

ТСП- 46 Ом, гр.21

W100=1,391

Термопреобразователи

сопротивления

ТСМ- 53 Ом, гр.23

W100=1,426

Лист № 3

Всего листов 6

Диапазон измерения

от - 50 до + 150 °C

(от 0 до + 200) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

от - 50 до +50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0 до + 200) °C

(от 0 до + 400) °C

от - 50 до + 50 °C

(от 0 до + 100) °C

от - 50 до + 150 °C

(от 0

до +

200) °C

от - 50 до

50 °C

(от 0

до +

100) °C

Внешний вид преобразователя АЦП-60 представлен на рисунке 1, внешний вид

преобразователя АЦП-62 представлен на рисунке 2.

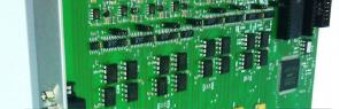

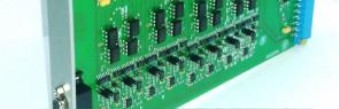

Рисунок1. Внешний вид преобразователя аналого-цифрового АЦП-60.

Место нанесения знака

поверки

Место нанесения серийного

номера

Место пломбирования

(в составе ПТК)

Таблица 3. Идентификационные данные ПО.

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Значение

adc35.hex

-0xDC2D

Метрологические и технические характеристики

Метрологические и технические характеристики преобразователей представлены в

таблице 4.

Таблица 4. Метрологические и технические характеристики преобразователей

Вид

входного сигнала

в канале

Диапазонизмерения

входного сигнала, диапазон

измеряемых температур

Тип

преобразо-

вателя

±0,22

Унифицированный

сигнал постоянного тока

Сигналнапряжения

постоянного тока

(0– 20) мА, (4 – 20) мА

(0 – 5) мА

(0 – 1) В, (0,2 – 1) В

(0 – 250) мВ

(0 – 50) мВ

от 0

до +

1200 °С

Пределы допускаемой

основной приведенной

(кдиапазону)

погрешности δ, %

±0,15

±0,18

±0,10

±0,12

±0,15

Сигнал преобразователя

термоэлектрического

ТХА

от 0

до +

300 °С

от 0 до + 600 °С

АЦП-60

Лист № 4

Всего листов 6

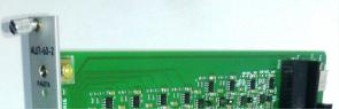

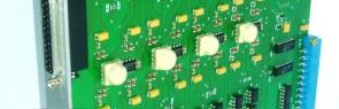

Рисунок 2. Внешний вид преобразователя аналого-цифрового АЦП-62.

Программное обеспечение

Программное обеспечение (ПО) защищено от непреднамеренных и преднамеренных

изменений. Уровень защиты – Средний, согласно Р 50.2.077-2014.

ПО не оказывает влияния на метрологические характеристики.

Идентификационные данные ПО представлены в таблице 3.

Место нанесения знака

поверки

Место нанесения серийного

номера

Место пломбирования

(в составе ПТК)

Вид

входного сигнала

в канале

Диапазонизмерения

входного сигнала, диапазон

измеряемых температур

Тип

преобразо-

вателя

от 0

до +

200 °С

от 0 до + 400 °С

±0,22

от - 50 до + 50 °С

от 0 до + 100 °С

±0,28

±0,22

±0,28

Лист № 5

Всего листов 6

Пределы допускаемой

основной приведенной

(кдиапазону)

погрешности δ, %

от 0 до + 600 °С

±0,15

Сигнал

термопреобразователя

термоэлектрического

ТХК

±0,15

от 0 до + 400 °С от

0 до + 200 °С от -

50 до +150 °С

Сигнал

термопреобразователя

сопротивления ТСМ-50,

ТСП-50, (ТСМ-53, ТСП-

46)

±0,15

Сигнал

термопреобразователя

сопротивления ТСМ-100,

ТСП-100

от 0 до + 400 °С

от 0 до + 200 °С

от - 50 до + 150 °С

от - 50 до + 50 °С

от 0 до + 100 °С

АЦП-62

Условия эксплуатации:

температура окружающего воздуха от + 18 до + 28

С;

относительная влажность воздуха от 45 до 80 %;

атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

напряжение питания переменного тока от 187 до 242 В;

частота питания переменного тока от 49 до 51 Гц.

Примечания

1 Погрешность преобразования унифицированных сигналов постоянного тока нормируется с

учетом нормирующих сопротивлений соответствующих КМС.

2 Погрешность преобразования сигналов термопар нормируется с учетом погрешности

канала компенсации температуры холодного спая термопары без датчика температуры

холодного спая.

Габаритные размеры, длина, ширина, высота, мм

262х240х20

Масса, г

350

Знак утверждения типа

Знак утверждения типа наносится на верхнюю часть титульного листа руководства по

эксплуатации прибора.

Комплектность средства измерений

В комплект поставки входят:

руководство по эксплуатации преобразователей аналого-цифровых АЦП-60, АЦП-62;

преобразователи аналого-цифровые исполнений АЦП-60, АЦП-62 со следующими

заводскими номерами:

- АЦП-60 Заводские номера: 5034192, 5034191, 6022256

- АЦП-62 Заводской номер: 6032489;

методика поверки преобразователей аналого-цифровых АЦП-60, АЦП-62.

Поверка

осуществляется по документу АДИГ.426431.027 МП «Преобразователи аналого-

цифровые АЦП-60, АЦП-62. Методика поверки», утвержденному ГЦИ СИ ФБУ «Марийский

ЦСМ» 11.07.2016 г.

Лист № 6

Всего листов 6

Основные средства поверки:

Универсальный калибратор СА100 фирмы Yokogawa.

Метрологические характеристики:

- (0 – 1) В, ПГ±0,025 %;

- (0 – 20) мА, ПГ±0,04 %;

- (0 – 500) Ом, ПГ±0,04 %.

Знак поверки наносится на свидетельство о поверке и (или) на преобразователь согласно

рисункам 1 и 2.

Сведения о методиках (методах) измерений

Метод измерений описан в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к преобразователям аналого-

цифровым АЦП-60, АЦП-62

- ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие

технические условия

- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.

Общие технические требования и методы испытаний

- ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики

преобразования

Изготовитель

ОАО «Научно-производственный комплекс «ЭЛАРА» имени Г.А. Ильенко»

(ОАО «ЭЛАРА»), ИНН 213050001

428015, РФ, Республика Чувашия, г. Чебоксары, Московский проспект, 40

Телефон: (8352) 45-10-48 / факс: (8352) 22-14-03;

e-mail:

elara@elara.ru

Испытательный центр

Государственный центр испытаний средств измерений ФБУ «Марийский ЦСМ»

424006, г. Йошкар-Ола, ул. Соловьева

Телефон: 8 (8362) 41-20-18 / факс: 41-16-94

Аттестат аккредитации ГЦИ СИ ФБУ «Марийский ЦСМ» по проведению испытаний

средств измерений в целях утверждения типа № 30118-11 от 08.08.2011 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«___»______________20___г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
24220-03	Преобразователи измерительные напряжения постоянного тока	Е857ЭС	ООО "Энерго-Союз", Беларусь, г.Витебск	1 год	Перейти
15643-06	Преобразователи вязкости жидкости измерительные	Covimat 105 (мод. DD, TO, DC)	Фирма "Mobrey Measurement", Великобритания	1 год	Перейти
8220-81	Часы электрические цифровые настенные	Электроника 1115СЧ-1	П/я М-5451 (завод при ЦКБ инф.техн.), Украина, г.Винница	Нет данных	Перейти
54714-13	Преобразователи линейных перемещений фотоэлектрические	ЛИР-14, ЛИР-15, ЛИР-17, ЛИР-19А, ЛИР-ДА13Б	ОАО "СКБ станочных информационно-измерительных систем с опытным производством" (СКБ ИС), г.С.-Петербург	1 год	Перейти
59502-14	Преобразователи температуры пневматические	12A	Фирма "Foxboro", США	2 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПреобразователи аналого-цифровые АЦП-60, АЦП-62ГРСИ 65014-16

Заказать поверку
Преобразователи аналого-цифровые АЦП-60, АЦП-62
ГРСИ 65014-16
