Резервуар стальной вертикальный цилиндрический РВСПК-10000, ГРСИ 65012-16
Номер госреестра:
65012-16
Наименование СИ:
Резервуар стальной вертикальный цилиндрический
Обозначение типа:
РВСПК-10000
Производитель:
ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 42.ТК.I001
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63433
об утверждение типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Резервуар стальной вертикальный цилиндрический РВСПК-10000
Назначение средства измерений
Резервуар стальной вертикальный цилиндрический РВСПК-10000 предназначен для
измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание средства измерений
Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов
методом измерения уровня налива нефти и нефтепродуктов и по результату измерения уровня
определение объема нефти и нефтепродуктов по градуировочной таблице.
Резервуар стальной вертикальный цилиндрический РВСПК-10000 выполнен в форме
цилиндра стенки которых и днище изготовлены из листовой стали, крыша РВСПК-10000 вы-
полнена в виде плавающего понтона.
Крыша РВСПК-10000 – состоит из радиальных коробов, соединяемых на монтаже лис-
тами верхней и нижней деки.
Основание резервуара – песчаная подушка, кольцевой фундамент на свайном поле.
Резервуар оснащен приемо-раздаточным устройством, системой размыва донных отло-
жений, предохранительными и дыхательными клапанами.
Для удаления талых и дождевых вод на плавающей крыше смонтирована система водо-
спуска шарнирного типа.
Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а
также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техниче-
ское обслуживание и метрологическое обеспечение в условиях эксплуатации». Резервуар осна-
щен системой пожаротушения.

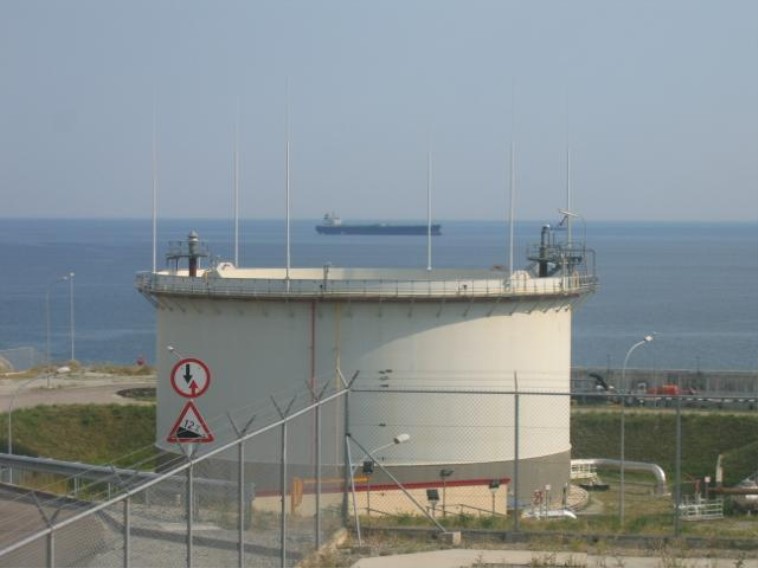

Рисунок 1 – Общий вид резервуаров РВСПК-10000
Лист № 2
Всего листов 3
Резервуар РВСПК-10000, заводской № 42.ТК.I001 расположен: Краснодарский край, г.
Новороссийск площадка Береговые сооружения Морского терминала АО «КТК-Р».
Наименование характеристики
±0,1
- высота стенки резервуара, мм
Метрологические и технические характеристики
Таблица 1
РВСПК-10000
Значение
10000
Номинальная вместимость резервуара, м
3
Пределы допускаемой относительной
погрешности вместимости резервуара, %
Габаритные размеры:
- диаметр резервуара, мм
28500
15050
14040
20
- максимальный уровень заполнения, мм
Средний срок службы, лет, не менее
Условия эксплуатации:
- температура окружающей среды,
о
С
- атмосферное давление, кПа
от - 50 до + 50
от 84 до 106,7
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Наименование
Обозначение
1
РВСПК-10000
1
РВСПК-10000
Комплектность средства измерений
Таблица 2
Количество,
шт.
Резервуар стальной вертикальный цилинд-
рический
Резервуар стальной вертикальный цилинд-
рический. Паспорт РВСПК-10000
Градуировочная таблица
1
Поверка
осуществляется в соответствии с документом ГОСТ 8.570-2000 ГСИ. Резервуары стальные вер-
тикальные цилиндрические. Методика поверки (с изменениями № 1 и № 2).
Основные средства поверки:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по
ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом
измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений
20 м по ГОСТ 7502-98;
- тахеометр Topcon IS-301;
- толщиномер «Взлет-УТ».
Допускается применять не указанные в перечне средства поверки, обеспечивающие оп-
ределение метрологических характеристик с требуемой точностью.
Знак поверки наносится в градуировочные таблицы и свидетельство о поверки в местах
подписи поверителя.
Лист № 3
Всего листов 3
Сведения о методиках (методах) измерений
ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и
нефтепродуктов. Общие технические условия
РМГ 116-2011 ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техниче-
ское обслуживание и метрологическое обеспечение в условиях эксплуатации
РД 153-39.4-078-01Правила технической эксплуатации резервуаров магистральных
нефтепроводов и нефтебаз
ГОСТ 8.570-2000 (с Изменением №1, 2) ГСИ. Резервуары стальные вертикальные ци-
линдрические. Методика поверки
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема
жидкости.
Изготовитель
Закрытое акционерное общество «АП Саратовский завод резервуарных металлоконст-
рукций» (ЗАО «АП Саратовский завод резервуарных металлоконструкций»)
Адрес: 410052, г. Саратов, пр. 50 лет Октября, д.134
Тел/факс: (845-2) 63-33-77 / (845-2) 35-31-37
Заявитель
Акционерное общество «Каспийский Трубопроводный Консорциум-Р» (АО «КТК-Р»)
ИНН: 2310040800
Юридический адрес: 353900, Краснодарский край, г. Новороссийск, Приморский округ,
Морской терминал.
Почтовый адрес: 119017, г. Москва, ул. Б. Ордынка, д. 40, стр.4, Бизнес-комплекс «Ле-
гион-1», 4 этаж
Тел/факс: (495) 745-87-70
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»).
Адрес: 420088, г. Казань, ул. 2-ая Азинская 7А,
Телефон: (843) 272-70-62, факс (843) 272-00-32,
Web-сайт: vniir.org
e-mail:
Аттестат аккредитации ФГУП «Trial» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»__________2016 г.
