Номер госреестра:
65002-16
Наименование СИ:
Сканеры лазерные
Обозначение типа:
ЛСК-68
Производитель:
ООО "Пролог", г.Обнинск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63423
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВ ИЗМЕРЕНИЙ
Сканеры лазерные ЛСК-68
Назначение средства измерений
СканерылазерныеЛСК-68предназначеныдляизмеренийкоординатпрофиля
измерительных объектов бесконтактным способом и передачи размерных координат профиля в
компьютер.
Описание средства измерений
Принцип действия ЛСК-68 основан на восприятии светочувствительным сенсором лазерного
излучения, отраженного от объекта измерений, профиль которого измеряется и обработке
полученной информации с целью определения числовых значений и построения измеряемого
профиля.
Измерительный датчик состоит из набора полупроводниковых лазерных излучателей,
излучение которых формируется в виде линии и проецируется на измеряемую поверхность.
Рассеянное на поверхности излучение собирается объективом на двумерной матрице. Полученное
изображение контура объекта анализируется сигнальным процессором, который рассчитывает
координаты каждой из множества точек вдоль лазерной линии на контролируемой поверхности.
Результаты измерений ЛСК-68 представляют собой массив точек с координатами в системе
координат X,Y.

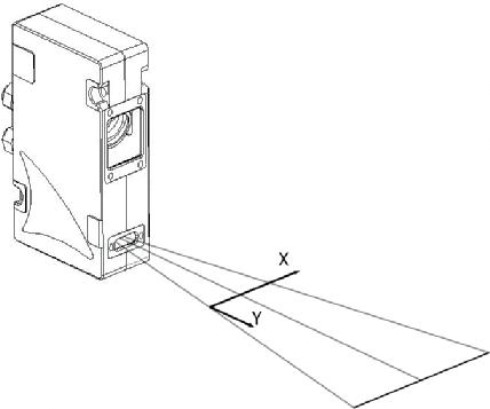

Рисунок 1 – Система координат ЛСК-68
Лист № 2
Всего листов 5
Рисунок 2 – Внешний вид измерительного датчика
Программное обеспечение
Программное обеспечение предназначено длявыполнения измерений и обработки
результатов и разделено на метрологически значимое (Firmware) и сервисное.
ПОFirmwareпредставляетсобойпрограмму,предназначеннуюдляобеспечения
измерительных функций датчика, управления интерфейсом и передачи данных в ПК, установлено
в ПЗУ. Доступ к ПО аппаратно ограничен.
Внешнее сервисное ПО L Scan устанавливаемое на персональный компьютер, позволяет
конфигурировать прибор, регистрировать и хранить результаты измерений. Внешнее ПО не
является метрологически значимым.
Уровень защиты метрологически значимогоПО соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Место
пломбирования
Лист № 3
Всего листов 5
ПО
L Scan
Firmware
номер) ПО
V 1.xx (не ниже)
V 1.xx (не ниже)
-
-
-
-
Таблица 1 – Идентификационные данные программного обеспечения
Значение
Идентификационные данные
Внешнее ПО
Встроенное ПО
Идентификационное наименование
Номер версии (идентификационный
Цифровой идентификатор ПО
Алгоритм вычисления цифрового
идентификатора ПО
Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблицах 2, 3.
Наименование параметра
Значение
Таблица 2- Метрологические характеристики ЛСК-68
от 0 до 100
от 0 до 10
Диапазон измерений координат профиля:
- по оси X, мм
- по оси Y, мм
Пределы допускаемой погрешности измерений координат
профиля:
- по оси X, мм
- по оси Y, мм
±0,1
±0,02
Наименование параметра
Значение
Габаритные размеры датчика (ДхВхШ), не более, мм
150×120×150
Масса датчика, не более, кг
3
100x250x160
Масса блока коммутации, не более, кг
2
Частота опроса датчика, не более, Гц
30
Напряжение питающей сети, В
220±22
Частота питающей сети, Гц
50,0±0,5
Потребляемая мощность, не trial, Вт
100
Таблица 3 – Технические характеристики ЛСК-68
Габаритные размеры блока коммутации (ДхВхШ), не
более, мм
Условия эксплуатации:
– температура окружающей среды, ºС
от +15 до +40;
Лист № 4
Всего листов 5
– относительная влажность, не более, %
90;
– атмосферное давление, кПа
от 84,0 до 106,7
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации
типографским способом и на информационную табличку измерительного датчика.
Наименование и условное обозначение
Количество, шт.
Комплектность поставки
Таблица 4 – Комплектность поставки
Измерительный датчик ШФВИ.ЛСК-68.00.01
Комплект кабелей ШФВИ.ЛСК-68.00.03
Блок коммутации ШФВИ.ЛСК-68.00.02
Программное обеспечение L Scan
Руководство по эксплуатации ШФВИ.ЛСК-68 РЭ
Методика поверки МП ТИнТ 192-2016
Паспорт ШФВИ.ЛСК-68.01 ПС
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП ТИнТ 192-2016 «Сканеры лазерные ЛСК-68. Методика
поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 14.07.2016 г.
Основное средство поверки:
-
меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Метод измерений содержится в руководстве по эксплуатации «Сканер лазерный ЛСК-68.
Руководство по эксплуатации» ШФВИ.ЛСК-68 РЭ.
Нормативные и технические документы, устанавливающие требования к сканерам
лазерным ЛСК-68
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины
в диапазоне от 1·10
-9
до 50 м и длин волн в диапазоне от 0,2 от 50 мкм»;
Технические условия ШФВИ.ЛСК-68.00 ТУ.
Изготовитель
ООО «Пролог»
249034, Калужская область, г. Обнинск, ул. Ленина, д. 85в
ИНН 4025079144
Телефон/факс: (48439) 68922
Электронная почта:
Лист № 5
Всего листов 5
Испытательный центр
ГЦИ СИ ООО «ТестИнТех»
123308, Москва, ул. Мневники, д. 1
ИНН 7734656656, КПП 773401001
Аттестат аккредитации ГЦИ СИ ООО «ТестИнТех» по проведению испытаний средств
измерений в целях утверждения типа № 30149-11 от 08.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»___________2016 г.
