Номер госреестра:
64988-16
Наименование СИ:
Анализаторы влажности весовые
Обозначение типа:
MB
Производитель:
Фирма "Ohaus Corporation", США; Фирма "Ohaus Instruments (Changzhou) Co., Ltd.", Китай; Фирма "Ohaus Instruments (Shanghai) Co., Ltd.", Китай
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63409
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы влажности весовые МВ
Назначение средства измерений
Анализаторы влажности весовые МВ (далее – анализаторы) предназначены для
измерений массовой доли влаги.
Описание средства измерений
Принцип действия анализаторов основан на термогравиметрическом анализе, при
котором происходит измерение массы образца, его сушка в заданном оператором режиме,
измерение массы остатка и вычисление относительного изменения массы. На дисплее
отображается результат измерений массовой доли влаги в процентах или массовая доля сухого
остатка в граммах или процентах.
Анализаторы представляют собой выполненные в едином корпусе весоизмерительный
модуль с платформой для принятия исследуемого образца, электронную схему обработки
измерительной информации, дисплей с цифровой индикацией и клавиатуру оператора.
Нагревательный элемент встроен в откидную крышку анализатора.
В качестве нагревательного элемента в анализаторах модификаций MB25, MB27, MB90
и МВ120 применяется галогенная лампа, в модификации МВ23 – инфракрасный
нагревательный элемент.
Анализаторы оснащены цифровым интерфейсом связи для передачи данных на
периферийные устройства (например, персональный компьютер, принтер).
Анализаторы выпускаются в модификациях: MB23, MB25, MB27, MB90, MB120,
отличающихся типом нагревательного элемента, метрологическими характеристиками и
режимами работы.
Общий вид анализаторов представлен на рисунке 1.

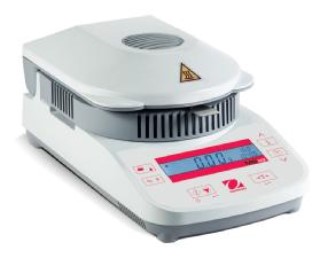

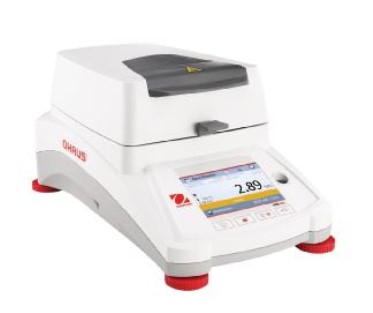

Рисунок 1 – Общий вид анализаторов
Анализаторы снабжены следующими устройствами и функциями:
– установка различных температур и режимов сушки образца (автоматический, по
времени, ускоренный, пошаговый);
– устройство установки показаний на нуль;
– самодиагностика;
– отображение содержания сухого остатка в граммах или в % от исходной массы
образца;
– отображение различных характеристик образца (влажности, массы и т.д.).
Маркировочная табличка приборов изготавливается из полимерной пленки, крепится
клеевым способом на нижней или боковой поверхности весов в зависимости от модификации.
Лист № 2
Всего листов 5
Маркировочная табличка содержит следующую информацию (рисунок 2):
- наименование фирмы-изготовителя или его товарный знак;
- страна изготовитель;
- обозначение модификации прибора;
- максимальная нагрузка образца (Мах);
- минимальная нагрузка образца (Мin);
- действительная цена деления по температуре(d);
- действительная цена деления (d)
;
- диапазон установки температуры (T)
- диапазон рабочих температур;
- знак утверждения типа;
- серийный номер весов.

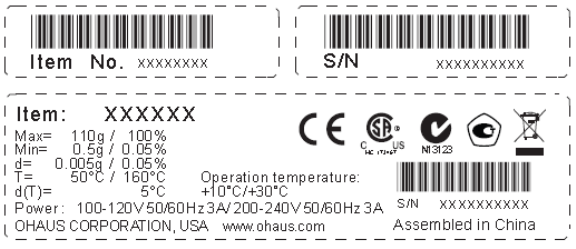

Рисунок 2 – Примеры маркировочных табличек
Программное обеспечение
Программное обеспечение (далее –ПО) анализаторов является встроенным,
используетсявстационарной(закрепленной)аппаратнойчастисопределенными
программными средствами.
Идентификационные данные ПО (таблица 1) отображаются на дисплее при включении
анализаторов или могут быть выведены на дисплей анализатора.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с
помощью других средств после принятия защитных мер. Изменение ПО через интерфейс
пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного
оборудования производителя. Доступ к изменению метрологически значимых параметров
осуществляется только в сервисном режиме, защищенный паролем.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует
уровню «высокий» по Р50.2.077–2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные
данные (признаки)MB23MB25
Значение
MB27MB90MB120
v.1.XX
ИдентификационноеMoisture Moisture MoistureMoistureMoisture
наименование ПО MB23MB25MB27 MB90 MB120
Номер версии (идентификацион-
1)
ный номер) ПО
Цифровой идентификатор ПО–––––
1)
Примечание – обозначение «XX» не относится к метрологически значимому ПО
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
MB23MB25
Значение
MB27MB90MB120
от 0,1от 0,05от 0,01 до 100
до 100 до 100
0,10,050,010,010,01
0,5
11090120
0,01 0,005 0,001 0,001 0,001
±0,3 ±0,3 ±0,2
±0,2 ±0,1 ±0,08
±0,1 ±0,05 ±0,06
Диапазон измерений массовой доли
влаги, %
Цена деления при измерениях массовой
доли влаги, %
Наименьшая масса образца Min г
Наибольшая масса образца Max, г
Цена деления индикации массы d, г
Пределы допускаемой погрешности
измерений массовой доли влаги, %, в
интервалах массы образца:
от 0,5 г до 5 г включ.
Св. 5 г до 15 г включ.
Св. 15 г
Пределы допускаемой погрешности
измерений массы, г, в интервалах
массы образца: от 0,5 г до 50 г включ.
Св. 50 г
Диапазон установки температуры
сушки,
о
С
±0,01 ±0,001
±0,015 ±0,002
от + 50 до + 160
от + 40 до от + 40 до
+ 200+ 230
Дискретность установки температуры
сушки,
о
С
51
Диапазон установки длительности
сушки, мин
от 1 до 99
от 1 до 480
Таблица 3 – Основные технические характеристики
Наименование характеристики
MB23MB25
Значение
MB27MB90MB120
Параметры электрического питания от
сети переменного тока:
напряжение, В
частота, Гц
220
+
10%
-
15%
50
±
1
300450
Потребляемая мощность, В·А, не более250
Габаритные размеры анализаторов, мм,
не более
– высота170
– ширина130
– длина280
Диапазон температуры,
о
С
170210
140180
280350
от +5 до + 40
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе анализатора и
типографским способом на титульный лист руководства по эксплуатации.
Лист № 4
Всего листов 5
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Анализатор
Комплект алюминиевых чашек для образцов
Адсорбирующий стекловолоконный фильтр (образец)
Держатель чашки
Сетевой кабель
Руководство по эксплуатации
Методика поверки
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 64988-16 «Анализаторы влажности весовые МВ. Методика
поверки», утвержденный ФГУП «ВНИИМС» в июне 2016 г.
Основные средства поверки:
- гири, соответствующие классу точности Е
2
по ГОСТ OIML R 111-1–2009;
- дистиллированная вода по ГОСТ 6709-72.
Знак поверки наносится на лицевую панель анализатора и/или свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
влажности весовым МВ
Техническая документация изготовителя.
Изготовители
«OHAUS CORPORATION», США
Адрес: 7, Campus Drive, Suite 310, Parsippany, NJ, 07054, USA
Телефон: +1 (973) 377-9000; факс: +1 (973) 944-7177
адрес в Интернет:
адрес электронной почты:
«OHAUS INSTRUMENTS (CHANGZHOU) CO., LTD», КНР
Адрес: 1-2F, 22Block, 538 West Hehai Road, Xinbei District, ChangZhou, JiangSu Province,
PRC, 213125, China
Телефон: +86 519 8664 2040; факс: +86 519 8664 1991
адрес в Интернет:
адрес электронной почты:
«Ohaus Instruments (Shanghai) Co., Ltd», КНР
Адрес: 4F, 4Block, 471 Gui Ping Road, Shanghai 200233, China
Телефон: + 8621 64855408; факс: +8621 64859748
адрес в Интернет:
адрес электронной почты:
Лист № 5
Всего листов 5
Заявитель
Акционерное общество «Меттлер-Толедо Восток» (АО «Меттлер-Толедо Восток»)
ИНН 7705125499
Адрес: 101000 г. Москва, Сретенский бульвар, д.6/1, стр.1, офис 6
Телефон: (495) 651-98-86, 621-92-11
Факс: (499) 272-22-74
адрес в Интернет:
адрес электронной почты:
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46.
Телефон /факс: (495) 437-55-77 / 437-56-66.
адрес в Интернет:
адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«______»______________ 2016 г.
