Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA, ГРСИ 64971-16
Номер госреестра:
64971-16
Наименование СИ:
Измерители-регуляторы температуры
Обозначение типа:
EZ-ZONE PM6L1EJ-AAFAAAA
Производитель:
Фирма "Watlow Electric Manufacturing Company", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 3 шт. с зав.№ TE/TT-778A-1, TE/TT-778В-1, TE/TT-778С-1
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63392
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители-регуляторы температуры EZ-ZONE PM6L1EJ-AAFAAAA
Назначение средства измерений
Измерители-регуляторытемпературыEZ-ZONEPM6L1EJ-AAFAAAA(далее–
измерители) предназначены для измерений и индикации результатов измерений температуры
воздуха в нагревателе для регенерации адсорберов в составе установки разделения воздуха
PL4HN в г. Тольятти.
Описание средства измерений
Принцип действия основан на измерении сигналов термоэлектродвижущей силы
(ТЭДС), возникающей из-за разности температур между двумя соединениями различных
металлов или сплавов, образующих часть одной и той же цепи, при помощи преобразователя
термоэлектрического(ТП)cНСХтипа«К»споследующиманалого-цифровом
преобразованием сигналов ТЭДС и отображением результатов измерений в температурном
эквиваленте на индикаторе измерителя. Далее, при помощи цифро-аналогового преобразования
сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до
20 мА.
Измеритель состоит из вторичного блока, конструктивно выполненного в компактном
пластиковом неразборном корпусе для щитового монтажа, и присоединенного к нему ТП,
представляющего собой сваренные между собой два термоэлектрода с керамическими
изоляторами. На лицевой панели вторичного блока измерителя размещены цифровые
индикаторы и управляющие кнопки. На задней панели расположены клеммы для подключения
ТП.
Фотография общего вида измерителя-регулятора температуры EZ-ZONE PM6L1EJ-
AAFAAAA и преобразователя термоэлектрического представлены на рисунках 1,2.

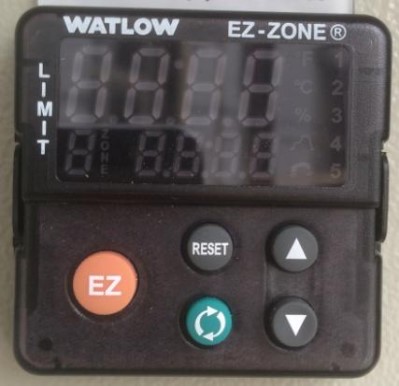

Рисунок 1 - Внешний вид вторичного блока
измерителя

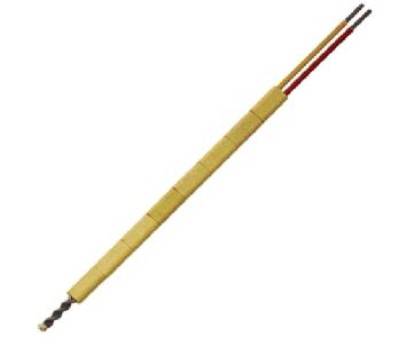

Рисунок 2 – Внешний вид ТП
Лист № 2
Всего листов 4
Программное обеспечение
Программноеобеспечение(далее-ПО)измерителяявляетсявстроенными
метрологически значимым.
Встроенное ПО установлено в энергонезависимой памяти измерителя на заводе-
изготовителе во время производственного цикла, доступ пользователя к нему полностью
отсутствует и в процессе эксплуатации изменению не подлежит.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО software
Номер версии (идентификационный номер) ПО
(*)
Не ниже 1.0
Цифровой идентификатор программного обеспечения не используется
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014.
К
Метрологические и технические характеристики
Метрологические и технические характеристики измерителей-регуляторов температуры
EZ-ZONE PM6L1EJ-AAFAAAA приведены в таблице 2.
Таблица 2
Наименование характеристикиЗначение
Условное обозначение номинальной статической
характеристики (НСХ) по ГОСТ Р 8.585-2001
Диапазон измерений температуры,
°
Сот 0 до + 650
Пределы допускаемых отклонений ТЭДС ТП от НСХ,±2,5 для интервала 0 °С≤t≤333 °C;
°
С ±0,0075·t для интервала
333 °С <t≤650 °C,
где t – значение измеряемой
температуры, °С
Пределы допускаемой основной приведенной
погрешности измерителя (без ТП), % (от диапазона±0,1
измерений)
Пределы допускаемой основной абсолютной±3,15 для интервала 0 °С≤t≤333 °C;
погрешности измерителя (с ТП),
°
С ±(0,65+0,0075·t) для интервала
333 °С <t≤650 °C,
где t – значение измеряемой
температуры, °С
Пределы допускаемой дополнительной абсолютной
погрешности от влияния изменения температуры±0,1
окружающего воздуха,
°
С/1
°
С
Диапазон выходного сигнала, мАот 4 до 20
Параметры электропитания:
- напряжение переменного тока, Вот 100 до 240;
- частота, Гц 50 / 60
Габаритные размеры вторичного блока измерителя, мм 101,6×53,3×53,3
Диаметр ТП, мм 6
Длина ТП, мм1500
Масса вторичного блока измерителя, кг 0,186
Рабочие условия эксплуатации:
- температура окружающей среды, °Сот - 18 до + 65;
- относительная влажность воздуха, %, не более90 (без конденсации)
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус измерителя методом
наклейки.
Комплектность средства измерений
Измеритель-регулятор температуры EZ-ZONE PM6L1EJ-AAFAAAA 3 шт.
Преобразователь термоэлектрический с НСХ типа «К» 3 шт.
Паспорт (на русском языке) 3 экз.
Методика поверки 1 экз.
Поверка
осуществляется по документу МП 64971-16 «Измерители-регуляторы температуры EZ-ZONE
PM6L1EJ-AAFAAAA. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.03.2016 г.
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по ГОСТ 8.558-2009;
- калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный
№ 46576-11);
-калибратормногофункциональныйикоммуникаторВЕАМЕХMC6(-R)
(Регистрационный № 52489-13).
Знак поверки наносится на свидетельство о поверке или в паспорт.
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документы, устанавливающие требования к измерителям-регуляторам
температуры EZ-ZONE PM6L1EJ-AAFAAAA
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие
технические условия.
ГОСТР8.585-2001ГСИ.Термопары.Номинальныестатическиехарактеристики
преобразования.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Изготовитель
Фирма «Watlow Electric Manufacturing Company», США
1241 Bundy Boulevard., Winona, Minnesota USA 55987
Тел: + 1(507) 454-5300, факс: +1 (507) 452-4507
Адрес в Интернет:
Заявитель
ООО «Праксайр Азот Тольятти», г. Тольятти, ИНН 7709930344
Адрес: 445007, РФ, г. Тольятти, ул. Новозаводская, д. 6
Тел: (495) 287-13-07, Факс: (495) 967-97-00
Лист № 4
Всего листов 4
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«_____» ____________ 2016 г.
