Номер госреестра:
64966-16
Наименование СИ:
Миллиомметры
Обозначение типа:
GOM-7804, GOM-7805
Производитель:
Фирма "Good Will Instrument Co., Ltd.", Тайвань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63387
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Миллиомметры GOM-7804, GOM-7805
Назначение средства измерений
Миллиомметры GOM-7804, GOM-7805 (далее – миллиомметры) предназначены для
измерениямалыхсопротивленийрезисторов,переключателей,реле,соединителей,
коннекторов, разъемов, при производстве электролитических конденсаторов и интегральных
микросхем.
Описание средства измерений
Принцип действия миллиомметров основан на измерении цифровым вольтметром
падения напряжения на измеряемом сопротивлении при протекании через него калиброванного
значения тока, формируемого встроенным генератором тока, с последующим вычислением
электрического сопротивления по закону Ома.
Конструктивно миллиомметры выполнены в моноблочном переносном корпусе.
На передней панели миллиомметров расположены: дисплей; кнопки управления,
разъемы для подключения измерительных кабелей и защитных проводов, кнопка включения.
На задней панели прибора находятся разъем электропитания, интерфейсы дистанционного
управления и связи с персональным компьютером, разъем для подключения температурного
датчика.
Модификации миллиомметров отличаются наличием дополнительных ненормируемых
режимов измерения.
Внешний вид миллиомметров и места нанесения знака утверждения типа, знака
поверки представлены на рисунке 1. Для предотвращения несанкционированного доступа к
внутренним частям миллиомметров предусмотрено опломбирование одного из винтов на
задней панели. Место опломбирования приведено на рисунке 2.

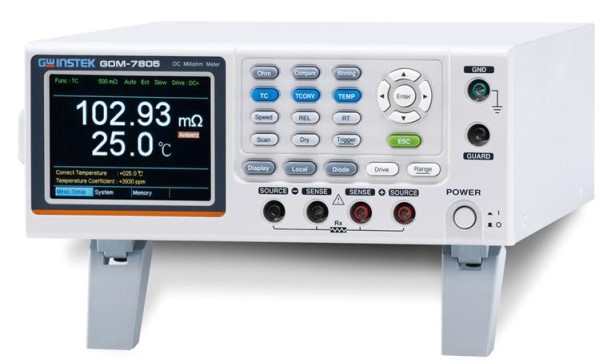

Рисунок 1 – Внешний вид миллиомметров и места нанесения знака утверждения типа (А) и
знака поверки (Б)
Б
А
Лист № 2
Всего листов 4

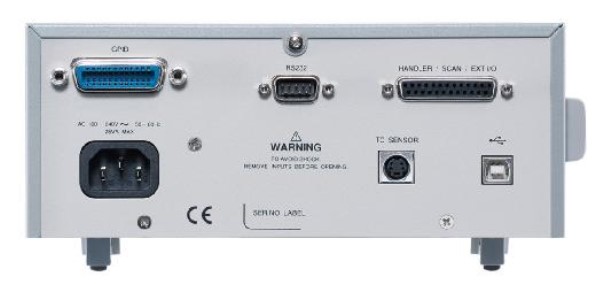

Рисунок 2 – Место опломбирования от несанкционированного доступа (В)
Программное обеспечение
Программноеобеспечение(ПО)миллиомметровустановленонавнутренний
контроллер и служит для управления режимами работы, выбора встроенных измерительных и
вспомогательных функций.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО:
- для модификации GOM-7804GWINSTWEK.GOM7804
- для модификации GOM-7805GWINSTWEK.GOM7805
Номер версии (идентификационный номер ПО)* не ниже 1.01
Цифровой идентификатор ПОнет данных
* - Номер версии ПО определяется по первым трем цифрам
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014 – «высокий».
Метрологические и технические характеристики
Метрологические и технические характеристики миллиомметров представлены в
таблицах 2, 3.
Таблица 2 – Метрологические характеристики миллиомметров в режиме измерения
сопротивления
Верхний пределЗначение единицы
погрешности измерения, Ом
Значение
измерений Rпр, младшего разряда
Пределы допускаемой абсолютной
тестового тока,
Ом (k), Ом А
12
0,05 1·10
-6
0,5 1·10
-5
5 1·10
-4
50 1·10
-3
3 4
±
(0,001·Rизм + 0,0002·Rпр) 1
0,1
±
(0,0005·Rизм + 0,0002·Rпр)0,01
1·10
-3
В
Лист № 3
Всего листов 4
5·1011·10
4-
4
500 0,01 1·10
-3
5·10
3
0,1
±
(0,0005·Rизм + 0,00008·Rпр)
1·10
-3
5·10
5
10 1·10
-5
5·10
6
100
±
(0,002·Rизм + 0,00008·Rпр) 1·10
-6
Примечания:
1.погрешность гарантируется при медленной скорости измерений;
2.при измерении на пределах 0,05 и 0,5 Ом погрешность гарантируется после
времени установления ≥ 1 минута;
Rизм– измеренное значение, Ом; Rпр – значение верхнего предела измерений, Ом; k-
значение единицы младшего разряда.
Таблица 3 – Технические, массогабаритные характеристики и условия эксплуатации
от 0 до 40
Значение характеристики
100-240
50-60
25
223×102×283
3
от 15 до 25
от 30 до 80
от 84 до 106,7
Наименование характеристики
Питание:
- номинальное напряжение, В
- частота, Гц
Максимальная мощность потребления, В·А
Габаритные размеры (ширина
´
высота
´
глубина), не более, мм
Масса, не более, кг
Нормальные условия применения:
температура окружающего воздуха, °С
относительная влажность воздуха, %
атмосферное давление, кПа
Рабочие условия применения:
температура окружающего воздуха, °С
относительная влажность воздуха (при температуре 25 °С), %,
не более
атмосферное давление, кПа
80
от 84 до 106,7
Знак утверждения типа
наносится на верхнюю панель миллиомметра методом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность средства измерений соответствует таблице 4.
Примечание
документа
Таблица 4 – Комплектность миллиомметров
Обозначение
Наименование
Миллиомметр GOM-7804, GOM-7805
Кабель питания
Кабель измерительный
Руководство по эксплуатации
54882137-16/1МПМетодика поверки
Кол-во,
(шт.)
1
1
1
1
1
Лист № 4
Всего листов 4
Поверка
осуществляется по документу 54882137-16/1МП «Миллиомметры GOM-7804, GOM-7805.
Методика поверки», утвержденному ФБУ «ЦСМ Московской области» (Центральное
отделение) в мае 2016 года. Знак поверки представляет собой наклейку, наносящуюся на
боковую панель корпуса миллиомметра.
Основные средства поверки:
– катушка электрического сопротивления Р310 (Госреестр № 18445-99);
– меры электрического сопротивления однозначные P3030 (Госреестр № 18445-99);
– магазин сопротивлений Р40108 (Госреестр № 9381-83).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к миллиомметрам GOM-7804,
GOM-7805
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические
условия.
Приказ Росстандарта от 15.02.2016 г. "Об утверждении Государственной поверочной схемы для
средств измерений электрического сопротивления".
Изготовитель
Фирма «Good Will Instrument Co., Ltd.», Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan
Тел./факс: +886-2-2268-0389 / +886-2-2268-0639
Web-сайт:
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») г. Москва.
Адрес: 119071, г. Москва, 2-й Донской проезд, д.10, стр.4, ком.31.
Тел./факс: +7(495) 777-55-91 / +7(495) 640-30-23.
, е-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской
области», Центральное отделение).
Адрес: 141570, Московская обл., Солнечногорский р-н, р.п. Менделеево.
Тел. (495) 994-22-10, факс (495) 994-22-11
е-mail:
,
Аттестат аккредитации ФБУ «ЦСМ Московской области» по проведению испытаний
средств измерений в целях утверждения типа № 30083-14 от 07.02.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_____________2016 г.
