Преобразователи относительной влажности и температуры измерительные ПВТ100, исп. ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5, ГРСИ 64951-16
Номер госреестра:
64951-16
Наименование СИ:
Преобразователи относительной влажности и температуры измерительные
Обозначение типа:
ПВТ100, исп. ПВТ100-Н4, ПВТ100-К1, ПВТ100-Н5
Производитель:
ООО "ПО "ОВЕН", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63372
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи относительной влажности и температуры измерительные
ПВТ100
Назначение средства измерений
Преобразователи относительной влажности и температуры измерительные ПВТ100
(далее – преобразователи или приборы) предназначены для измерения и преобразования
значений относительной влажности и температуры неагрессивных газовых сред в
унифицированные аналоговые выходные сигналы постоянного тока (от 4 до 20 мА) или
напряжения (от 0 до 10 В), или в цифровой сигнал протокола Modbus RTU для передачи
по интерфейсу RS-485.
Описание средства измерений
Принцип измерения относительной влажности преобразователей основан на
зависимости диэлектрической проницаемости полярного полимерного сорбента,
используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип измерения температуры преобразователей основан на зависимости
сопротивления чувствительного элемента от измеренной температуры окружающей
среды.
Преобразователи относительной влажности и температуры измерительные ПВТ100
имеютследующиеисполнения:ПВТ100-Н4,ПВТ100-К1,ПВТ100-Н5.Приборы
различаются диапазоном измерений температуры, типом выходного сигнала, а также по
конструктивному исполнению.
Конструктивнопреобразователивыполненывпластмассовомкорпуседля
настенного/потолочного крепления с первичным преобразователем. Внутри корпуса
находится электронная плата с микропроцессорным микроконтроллером, а также
клеммная колодка для подключения напряжения питания и аналоговых выходных
сигналов.Внутри первичногопреобразователя находитсявысокостабильный
однокристальный сенсор относительной влажности (емкостного типа) и платиновый
терморезистор. Питание преобразователей осуществляется от внешнего источника
постоянного тока.
Фотографии внешнего вида преобразователей приведены на рисунках 1 - 3.

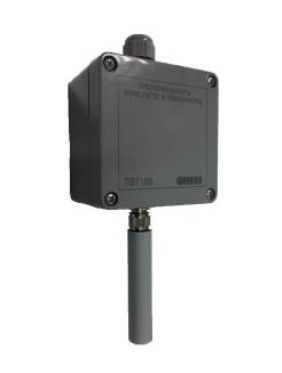

Рисунок 1 - Общий вид преобразователей
ПВТ100 исполнения ПВТ100-Н4

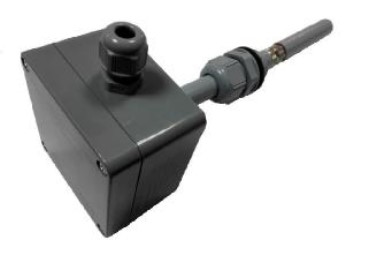

Рисунок 2 - Общий вид преобразователей
ПВТ100 исполнения ПВТ100-К1
Лист № 2
Всего листов 4

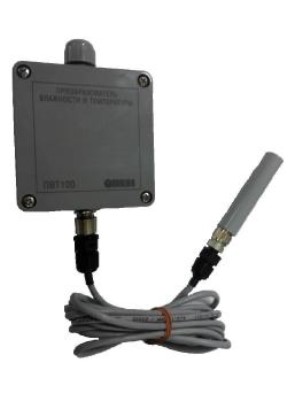

Рисунок 3 - Общий вид преобразователей ПВТ100 исполнения ПВТ100-Н5
Программное обеспечение
Программное обеспечение (ПО) встроено в микроконтроллер средства измерений.
Для функционирования преобразователей необходимо наличие ПО. Разделение ПО
на метрологически значимую и незначимую части не реализовано. Все ПО является
метрологически значимым.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО pvt_2_03.hex
Номер версии (идентификационный номер) ПО не ниже 2.03
Цифровой идентификатор программного обеспечения -
Уровень защиты ПО от непреднамеренных и преднамеренных изменений –
«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное
обеспечение защищено от преднамеренных изменений с помощью специальных
программных средств.
Метрологические и технические характеристики
Диапазоны измерений, пределы допускаемых абсолютных погрешностей, а также
диапазоныпри измерении и преобразовании этих вменения выходных аналоговых
сигналов приведены в таблице 2.
Значение
от 5 до 95 (от 0 до 100)
±2,5;
±3,5
Таблица 2
Наименование характеристики
Диапазон измерений (показаний) относительной влажности, %
Пределыдопускаемойабсолютнойпогрешностиканала
измерений относительной влажности, %
в диапазоне свыше 20 до 80 %
в диапазоне от 5 до 20 % и свыше 80 до 95 %
Диапазон измерений температуры, °С:
для исполнений ПВТ100-Н4, ПВТ100-К1
для исполнения ПВТ100-Н5
от - 40 до + 80;
от - 40 до + 80;
от - 40 до +
120
Пределыдопускаемойабсолютнойпогрешностиканала
измерений температуры, °С
Лист № 3
Всего листов 4
Напряжение питания, В
от - 40 до + 80
до 95 (без конденсации)
от 84,0 до 106,7
Наименование характеристики
в диапазоне свыше - 20 до + 80
о
С, не более
в диапазоне от - 40 до - 20
о
С и свыше + 80 до + 120
о
С, не более
Значение
±0,5;
±0,7
Диапазон выходных аналоговых электрических сигналов:
- постоянного тока, мА:
- напряжения, В:
от 4 до 20;
от 0 до 10
от 11 до 30 (номинальное
значение 24 В)
1,0
82 × 80 × 55;
102 × 80 × 55;
102 × 80 × 55
Масса, кг, не более
Габаритные размеры корпуса, мм:
для исполнения ПВТ100-Н4
для исполнения ПВТ100-К1
для исполнения ПВТ100-Н5
Габаритные размеры первичного преобразователя, мм:
для исполнения ПВТ100-Н4
для исполнения ПВТ100-К1
для исполнения ПВТ100-Н5
Ø16 × 96;
Ø16 × 201;
Ø16 × 87;
Ø16 × 75
IP20
50 000
6
Степень защиты корпуса по ГОСТ 14254-96
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет
Рабочие условия эксплуатации:
– температура окружающей среды,
°
С:
– относительная влажность воздуха, %:
– атмосферное давление, кПа
Знак утверждения типа
наносится на корпус преобразователя при помощи наклейки или другим способом, не
ухудшающим качества преобразователя, а также на титульный лист (в правом верхнем
углу) паспорта и руководства по эксплуатации типографским способом.
1 шт.
Комплектность средства измерений
В комплектность поставки преобразователя входят:
- Преобразователь относительной влажности и
температуры измерительный ПВТ100
- Паспорт КУВФ.413631.100ПС
- Руководство по эксплуатации КУВФ.413631.100РЭ
- Гарантийный талон
- Методика поверки КУВФ.413631.100МП
1 экз.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом КУВФ.413631.100МП «Преобразователи
относительной влажности и температуры измерительные ПВТ100. Методика поверки»,
утвержденным ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:
- термометрцифровойпрецизионныйDTI-1000(номервфедеральном
информационном фонде по обеспечению единства измерений: 15595-12);
- измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 9741
по ГОСТ 8.547-2009;
Лист № 4
Всего листов 4
- генератор влажного воздуха 1-го и 2-го разрядов HygroGen модификации
HygroGen 2 по ГОСТ 8.547-2009;
- генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по
ГОСТ 8.547-2009.
Знак поверки наносится на корпус преобразователя и (или) в паспорт и (или) на
свидетельство о поверке.
Сведения о методиках (методах) измерений отсутствуют
Нормативные документы, устанавливающие требования к преобразователям
относительной влажности и температуры измерительным ПВТ100
ГОСТ Р trial-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные.
ГОСТ 8.547-2009 ГСИ. Государственная поверочнаясхемадлясредствизмерений
влажности газов.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
ТУ 4215-002-46526536-2015 Преобразователи относительной влажности и температуры
измерительные ПВТ100. Технические условия.
Изготовитель
Общество с ограниченной ответственностью «Производственное Объединение ОВЕН»
(ООО «ПО ОВЕН»)
ИНН 7722127111
Юридический адрес: 111024, г. Москва, 2-я ул. Энтузиастов, д.5, корп. 5
Адрес производства: 301830 Тульская область, г. Богородицк, Заводской проезд, стр. 2
"Б", ООО «Завод № 423».
Тел.: (495) 221-60-64, факс (495) 728-41-45.
Е-mail:
. Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
С.С. Голубев
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.«____ » ___________ 2016 г.
