Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN, ГРСИ 64926-16
Номер госреестра:
64926-16
Наименование СИ:
Ваттметры поглощаемой мощности СВЧ
Обозначение типа:
NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
Производитель:
Фирма "Rohde & Schwarz GmbH & Co. KG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63346
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
ВаттметрыпоглощаемоймощностиСВЧNRP6A,NRP6AN,NRP18A,
NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
Назначение средства измерений
Ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN,
NRP40S, NRP40SN, NRP50S, NRP50SN предназначены для измерений мощности СВЧ
непрерывных и модулированных колебаний в коаксиальном тракте.
Описание средства измерений
Поступающая на вход ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN,
NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN мощность СВЧ поглощается
нагрузкой, в качестве которой используются диодные детекторы. В диодных детекторах
мощность СВЧ преобразуется в напряжение постоянного тока, которое усиливается и
аналого-цифровым преобразователем преобразуется в цифровой код. При этом диапазон
измерений мощностей разбит на поддиапазоны, в каждом из которых диодный детектор
используется в квадратичном режиме.
В качестве индикаторного блока при проведении измерений используются
индикаторные (измерительные) блоки серии NRP2 или любой персональный компьютер,
работающий под управлением операционной системы «Windows», с интерфейсами USB или
LAN; также могут использоваться средства измерений производства фирмы «Rohde &
Schwarz GmbН & Cо. KG» (при наличии в их составе специальных программных и
аппаратных опций): анализаторы спектра серий FSL, FSV, FSW; векторные анализаторы
цепей серий ZVA, ZNB, ZVL; генераторы сигналов серий SMA, SMB, SMBV, SMW, SMF;
SMC.
Конструктивно ваттметры поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A,
NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN выполнены в малогабаритном
пластиковом корпусе и оснащены СВЧ входным разъемом, интерфейсами USB и LAN, а
также входом внешней синхронизации.
Модели ваттметров отличаются диапазоном частот, наличием интерфейса LAN
(индекс N) и имеют следующие опции:
NRP-ZKU – кабель с интерфейсом USB для подключения к компьютеру;
NRP-ZK6 - кабель для подключения к индикаторному блоку;
NRP-ZAP1 – коммутатор LAN c питанием через интерфейс.
Внешний вид ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A,
NRP18AN,NRP40S,NRP40SN,NRP50S,NRP50SNисхемапломбировкиот
несанкционированного доступа представлены на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Программное обеспечение «Power Viewer Plus» предназначено только для работы с
ваттметрами поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S,
NRP40SN, NRP50S, NRP50SN и не может быть использовано отдельно от измерительно-
вычислительной платформы этих ваттметров.
Программное обеспечение реализовано без выделения метрологически значимой
части. Влияние программного обеспечения не приводит к выходу метрологических
характеристик ваттметров за пределы допускаемых значений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «низкий» по Р 50.2.077-2014.
Идентификационныеданные(признаки)метрологическизначимойчасти
программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО Power Viewer Plus
Номер версии (идентификационный номер) ПО Версия 8.3 и выше
Цифровой идентификатор ПОнет данных
Метрологические и технические характеристики
Основные метрологические и технические характеристики ваттметров поглощаемой
мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S,
NRP50SN приведены в таблице 2.

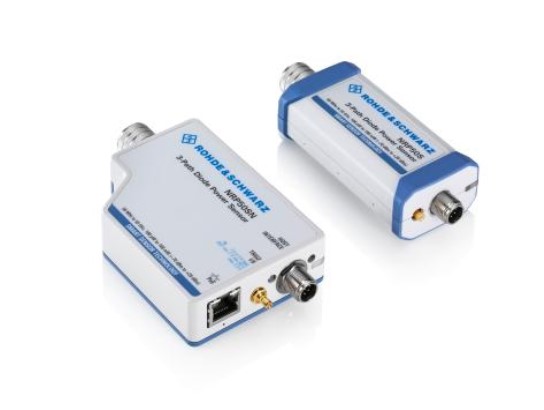

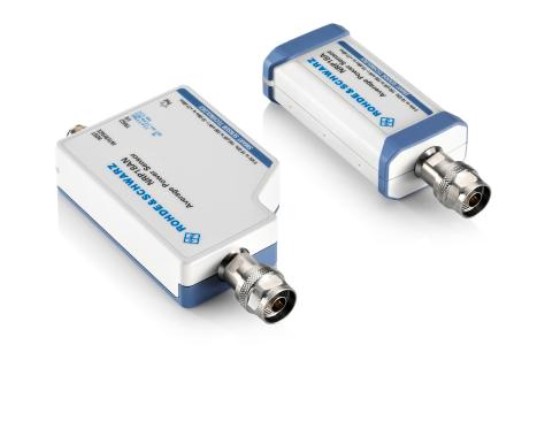

Рисунок 1 – Внешний вид ваттметров и обозначение мест для пломбировки от
несанкционированного доступа.
Модель ваттметра
Пломбировка
Лист № 3
Всего листов 5
от 10
-7
до 3·10
-2
от 5·10
-6
до 3
от 5·10
-4
до 2·10
2
Значение характеристики
2
от 8·10
3
до 6·10
9
от 8·10
3
до 18·10
9
от 50·10
6
до 40·10
9
от 50·10
6
до 50·10
9
от 10
-7
до 2·10
2
1,25
1,13
1,20
1,25
1,30
1,35
1,37
1,40
±2,5
±4,0
±5,0
±0,053
±2,2
±224
±0,013
±0,6
±54
50
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
1
Диапазон частот, Гц:
NRP6A, NRP6AN
NRP18A, NRP18AN
NRP40S, NRP40SN
NRP50S, NRP50SN
Диапазон измерений мощности, мВт
Поддиапазоны измерений мощности, мВт
поддиапазон 1
поддиапазон 2
поддиапазон 3
КСВН
1
входа, в диапазонах частот, не более
от 8 кГц до 50 МГц включ.
св. 50 МГц до 2,4 ГГц включ.
св. 2,4 ГГц до 8 ГГц включ.
св. 8 ГГц до 18 ГГц включ.
св. 18 ГГц до 26,5 ГГц включ.
св. 26,5 ГГц до 33 ГГц включ.
св. 33 ГГц до 40 ГГц включ.
св. 40 ГГц до 50 ГГц включ.
Пределыдопускаемойотносительнойпогрешности
измерения мощности от 1·10
-4
мВт до 2·10
2
мВт при
доверительной вероятности 95 %, без учета погрешности
рассогласования, в диапазонах частот, %:
от 8 кГц до 18 ГГц включ.
св. 18 ГГц до 40 ГГц включ.
св. 40 ГГц до 50 ГГц включ.
Пределы допускаемой абсолютной погрешности установки
«нуля» в поддиапазонах измерений, нВт:
поддиапазон 1
поддиапазон 2
поддиапазон 3
Пределы допускаемого дрейфа «нуля» в течение одного часа
после установки «нуля» при неизменной температуре в
пределах ±1 °С и предварительным прогревом в течение
часа, в поддипазонах измерений, нВт:
поддиапазон 1
поддиапазон 2
поддиапазон 3
Волновое сопротивление входа, Ом
Соединитель входа:
NRP6A, NRP6AN, NRP18A, NRP18AN
NRP40S, NRP40SN
NRP50S, NRP50SN
Масса, не более, кг
тип N «вилка»
2,92 мм «вилка»
2,4 мм «вилка»
0,35
1
КСВН – коэффициент стоячей волны напряжения
Лист № 4
Всего листов 5
2
Таблица 2 – продолжение
1
Габаритные размеры, мм:
NRP6A, NRP18A, NRP40S, NRP50S
NRP6AN, NRP18AN, NRP40SN, NRP50SN
48
´
30
´
138
73
´
26
´
146
+ 5
от + 15 до + 35
не более 80
Напряжение питания постоянного тока, В
Рабочие условия применения:
- температура окружающего воздуха,
o
С
- относительная влажность воздуха при + 20 °С, %
Условия хранения и транспортирования:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
Средняя наработка на отказ, лет
от - 40 до + 85
не более 80
8
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки приведен в таблице 3.
Таблица 3 – Комплектность ваттметров поглощаемой мощности СВЧ NRP6A, NRP6AN,
NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S, NRP50SN
Обозначение
Ваттметр поглощаемой мощности СВЧ
Опции
Руководство по эксплуатации
Методика поверки РТ-МП-3378-441-2016
Количество
1 шт.
по отдельному заказу
1 экз.
1 экз.
Поверка
осуществляется по документу РТ-МП-3378-441-2016 «ГСИ. Ваттметры поглощаемой
мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S,
NRP50SN. Методика поверки», утвержденному ФБУ «Ростест-Москва» 18 июля 2016 года.
Знак поверки наносится на свидетельство о поверке.
Основные средства поверки:
- калибраторы мощности СВЧ NRPC18, NRPC40, NRPC50 (Госреестр № 54535-13);
- генератор сигналов SMF100A (Госреестр № 39089-08);
- анализатор цепей векторный ZVA50 (Госреестр № 48355-11).
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений содержатся в документе «Ваттметры
поглощаемой мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN,
NRP50S, NRP50SN. Руководство по эксплуатации».
Лист № 5
Всего листов 5
Нормативные документы, устанавливающие требования к ваттметрам поглощаемой
мощности СВЧ NRP6A, NRP6AN, NRP18A, NRP18AN, NRP40S, NRP40SN, NRP50S,
NRP50SN
ГОСТ Р 8.562-2007Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений мощности и напряжений
переменного тока синусоидальных электромагнитных колебаний
ГОСТ 8.569-2000Государственная система обеспечения единства измерений.
Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методика поверки и
калибровки
Изготовитель
Фирма “Rohde & Schwarz GmbH & Co. KG”, Германия
Адрес: Muehldorfstrasse 15, 81671 Munich, Germany
Тел.: +49 89 41 29 0
Факс: +49 89 41 29 12 164
Заявитель
Представительство фирмы “РОДЕ И ШВАРЦ ГМБХ И КО.КГ” (Германия) г. Москва
Адрес: Российская Федерация, 115093 г. Москва, Павловская, д.7, стр.1
ИНН 9909002668
Тел.:+7 (495) 981-3560
Факс:+7 (495) 981-3565
центр
средств
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональный
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний
измерений в целях утверждения типа RA. RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»______________2016 г.
