Устройства телемеханики пункта управления TM3com, ГРСИ 64921-16
Номер госреестра:
64921-16
Наименование СИ:
Устройства телемеханики пункта управления
Обозначение типа:
TM3com
Производитель:
ЗАО "Вабтэк", г.С.-Петербург
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Лист № 1
Всего листов 5
Приложение к свидетельству № 63341
об утверждении типа средств измерений
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Устройства телемеханики пункта управления «TM3com»
Назначение средства измерений
Устройствателемеханикипунктауправления«TM3com»(далееустройства
«TM3com») предназначены для измерения времени и синхронизации часов счетчиков
электрической энергии в автоматизированных информационно-измерительных системах
учёта электрической энергии, а также для сбора, хранения, воспроизведения и передачи
дискретной и аналоговой информации, приема и исполнения дискретных и аналоговых
команд управления и регулирования.
Описание средства измерений
Устройства«TM3com»представляютсобоймодульныепрограммируемые
микропроцессорные устройства, выполненные в алюминиевом корпусе и состоящие из
модуля процессора и модулей сопроцессоров (до 10 шт.).
Принцип действия устройства «TM3com» заключается в получении данных учета
энергии со счетчиков электрической энергии по цифровым интерфейсам связи, обработке,
хранении и передачи информации в цифровом виде на верхний уровень автоматизированных
информационно-измерительных систем учёта электрической энергии.
Устройства «TM3com» обеспечивают:
- сбор и энергонезависимое хранение данных учета энергии в соответствии с заданной
схемой учета и с привязкой к астрономическому времени. В качестве параметров учета
энергии используются профили нагрузки в виде приращений энергии за время интервала
учета по каналам и группам учета, данные о потреблении энергии за месяц по каналам и
группам учета, текущие показания счетчиков;
- регистрацию и энергонезависимое сохранение в «Журнале событий» событий,
связанных с включением, отключением питания или перезапуском устройства, коррекцией
времени и изменением программной конфигурации устройства, наличием или отсутствием
связи со счетчиками, а также событий, регистрируемых в подключенных счетчиках
электроэнергии;
- передачу данных в центр обработки информации по сети Ethernet, по радиоканалу, по
коммутируемым телефонным линиям, по сети GSM. Для передачи данных по радио,
телефонным линиям и сети GSM используется внешняя каналообразующая аппаратура;
- параметризацию и просмотр текущей и архивной информации с помощью
стандартного Web-браузера. Устройства обеспечивают сохранение собранных ранее данных
учета энергии при изменении системной конфигурации и схемы учета энергии;
- защиту от несанкционированного доступа;
- ограничение доступа к служебным разъемам отладочных и конфигурационных
средств путем установки заглушек/наклеек;
- доступ к данным и конфигурированию защищен паролем.
Устройство обеспечивает работу по цифровым интерфейсам: Ethernet, RS-485, RS-232
иподдерживаетследующиеоткрытыепротоколыобмена:
ГОСТ РМЭК 60870-5-101-2006, ГОСТ Р МЭК60870-5-103-2005,
ГОСТ Р МЭК 60870-5-104-2004, Modbus RTU, IEC 61850 (GOOSE, SV, MMS).
Скорость обмена данными по интерфейсам RS-232 и RS-485 – до 460,8 кбит/с, по сети
Ethernet – до 100 Мбит/с.
Устройство имеет законченную конструкцию и размещено в корпусе из алюминиевого
сплава. Устройство устанавливается на DIN-рейку. Корпус устройства состоит из двух частей
(верхней и нижней) и боковых стенок. Внутри корпуса размещены печатные платы, на
которых смонтированы элементы электрической схемы. На лицевой панели устройства
Лист № 2
Всего листов 5
расположены клавиатура, цифровой индикатор и единичные индикаторы, посредством
которых производится просмотр информации о текущем состоянии устройства, выключатель
питания устройства, а также кнопка аппаратного включения питания от аккумулятора.
Обозначение устройства при заказе:
УТМ ПУ «ТМ3comХXXХ
СX
X
/X
X»
1
23 4 5 6 7
где:
1 – наименование;
2 – вариант исполнения:
А – не поддерживается стандарт IEC 850 (по умолчанию, не отображается в
наименовании);
S850 – поддерживается стандарт IEC 850;
3 – наличие модулей сопроцессора C;
4 – количество модулей сопроцессора TC04A, TC05A или TC06A для связи с
устройствами передачи информации: цифра 1 или 2;
5 – интерфейс связи с устройствами передачи информации (указывается на нижнем
шильде устройства: «RS485», «RS232», «Ethernet»):
R – при использовании каналов RS-485 (модуль сопроцессора TC05A);
E – при использовании каналов Ethernet (модуль сопроцессора TC04A);
U – при использовании каналов RS-232 (модуль сопроцессора TC06A);
6 – количество модулей сопроцессора TC04A, TC05A или TC06A для связи с
устройствами сбора информации: цифра от 1 до 8;
7 – интерфейс связи с устройствами сбора информации (указывается на нижнем
шильде устройства: «RS485», «RS232», «Ethernet»):
R – при использовании каналов RS-485 (модуль сопроцессора TC05A);
E – при использовании каналов Ethernet (модуль сопроцессора TC04A);
U – при использовании каналов RS-232 (модуль сопроцессора TC06A).

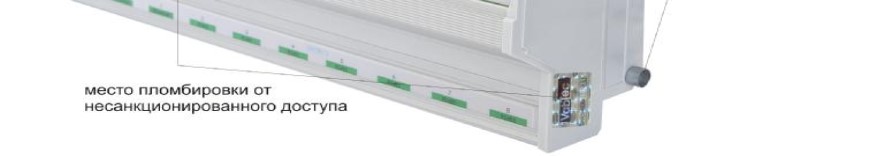

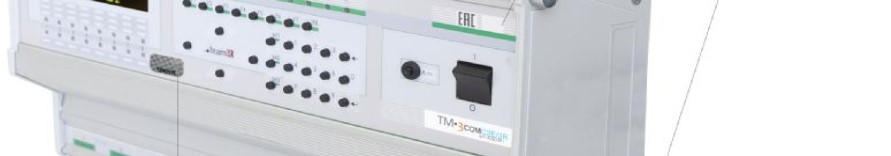

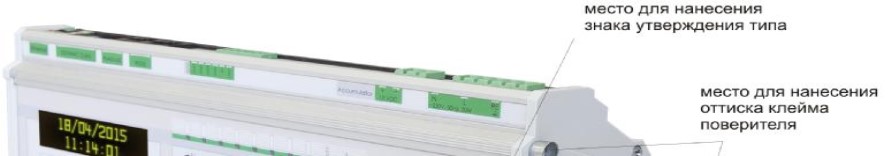

Внешний вид устройства «ТМ3com» и место пломбирования после поверки
представлены на рисунке 1. Пломбирование осуществляется в виде оттиска на специальной
мастике на двух винтах боковой стенки корпуса.
Рисунок 1 – Внешний вид устройства «TM3com»
Лист № 3
Всего листов 5
Программное обеспечение
Идентификационные данные (признаки)
Значение
Вкомплектустройства«TM3com»входитконфигурационноепрограммное
обеспечение. Программное обеспечение является встроенным и выполняет управление
режимом работы устройства.
По своей структуре ПО устройства разделено на метрологически значимую (первые
два числа в номере версии ПО) и метрологически незначимую (вторые два числа в номере
версии ПО) части, которые объединены в одном исполняемом файле, имеющем единую
контрольную сумму, и записываются в устройство на стадии его производства.
Идентификационные данные программного обеспечения устройства указаны в таблице 1.
Таблица 1 - идентификационные данные устройства «TM3com»
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные (если имеются)
TM3-COM
01.00.хх.хх
1)
0х416F
2)
(CRC16)
не имеются
1)
– в явном виде указана версия метрологически значимой части. Cпециальными символами
хх.хх заменены элементы в обозначении версии, отвечающие за метрологически
незначимую часть.
2)
– для версии 01.00.00.88.
Версия программного обеспечения устройств должна быть не ниже версии,
приведенной в таблице 1 и должна быть указана вместе с цифровым идентификатором в
паспорте устройства.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню по Р 50.2.077-2014 – «высокий».
Метрологические и технические характеристики
наименование характеристики
значение характеристики
±
5
±
5
20
от - 25 до + 55
- атмосферное давление, кПа (мм рт. ст.)
от 66 до 106,7 (от 495 до 800)
2
240×143×74,6
Основные характеристики представлены в таблице 2.
Таблица 2 - основные характеристики устройств «TM3com»
от 200 до 235
от 47,5 до 52,5
от 10,5 до 15
Пределы допускаемой абсолютной погрешности измерений
текущего времени, (системное время) в автономном режиме
за 24 часа, с
Пределы допускаемой абсолютной погрешности привязки
шкалы времени относительно шкалы времени UTC(SU), мкс
Напряжение питания переменного тока, В
Частота переменного тока, Гц
Напряжение питания постоянного тока, В
Максимальная потребляемая мощность от сети переменного
тока 220 В, 50 Гц, Вт, не более
Рабочие условия эксплуатации:
- температура,
°
С
- относительная влажность воздуха, %
от 5 до 100
Время работы от автономной аккумуляторной батареи, ч,
не менее
Габаритные размеры в стандартном корпусе(длина × ширина
× высота), мм, не более
Лист № 4
Всего листов 5
Продолжение таблицы 2
наименование характеристики
Масса, кг, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
значение характеристики
1,5
100000
20
Знак утверждения типа
наносится на лицевые панели устройств «ТМ3com» в соответствии с конструкторской
документацией методом шелкографии, а также на титульных листах эксплуатационных
документов типографским способом.
Комплектность средства измерений
1 шт.
Кол-воПримечание
ТЛАС.411125.012
1 шт.
1 шт.
Документы находятся
в открытом доступе
на сайте разработчика
Таблица 3 - комплектность устройства «TM3com»
НаименованиеОбозначение
Устройствотелемеханики
пункта управления «ТМ3com»
КоробкаТЛАС.735321.002
ПаспортТЛАС.411125.012 ПС
Устройство телемеханикиТЛАС.411125.012 РЭ
пункта управления «ТМ3com».
Руководство по эксплуатации
ГСИ. Устройство телемеханикиРТ- МП-3250-441-2016
пункта управления ТМ3com.
Методика поверки
Карта памяти
1 шт. Не менее 2 Гб
Поверка
осуществляется по документу РТ-МП-3250-441-2016«ГСИ. Устройства телемеханики
пункта управления «ТМ3сом» Методика поверки», утвержденному ФБУ «Ростест-Москва»
от 27.05.2016 г.
Основные средства поверки:
- модуль приема сигнала точного времени DF01, Госреестр № 60327-15;
- частотомер универсальный CNT-90, Госреестр № 41567-09.
Знак поверки наносится в паспорт устройства.
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе ТЛАС.411125.012 РЭ.
Нормативные и технические документы, устанавливающие требования к устройствам
телемеханики пункта управления «ТМ3сом»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия;
ГОСТ 26.205-88 Комплексы и устройства телемеханики. Общие технические условия;
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения,
управления и лабораторного применения. Часть 1. Общие требования;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ Р МЭК 61326-1-2014 Совместимость технических средств электромагнитная.
Электрическое оборудование для измерения, управления и лабораторного применения.
Требования и методы испытаний;
Лист № 5
Всего листов 5
ТУ 4232-005-80508103-2012 Устройства телемеханики пункта управления «ТМ3com».
Технические условия.
Изготовитель
Закрытое акционерное общество «Вабтэк» (ЗАО «Вабтэк»)
ИНН 7804401541
Адрес: 195265, Санкт-Петербург, Гражданский пр., д. 111, литер А
Тел.: (812) 531-13-68, Факс (812) 596-58-01
e-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений
в целях утверждения типа RA. RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«___»______________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 48254-11 | Системы управления виброиспытаниями многоканальные цифровые | VR8500 и VR9500 | Фирма "Vibration Research Corporation", США | 1 год | Перейти |
| 55095-13 | Устройства сбора и передачи данных | ComMod A | ООО "ТелеПозиционный Проект" (ТПП), г.С.-Петербург | 6 лет | Перейти |
| 55822-13 | Устройства измерения, защиты и управления | SEPAM 1000+ серии 80 NPP | Фирма "Schneider Electric Industries SAS, Usine38МM4", Франция | 5 лет | Перейти |
| 78034-20 | Комплексы специализированные программно-технические для управления процессами спецхимии | СПТК УПС - Пластик | ООО фирма "Пластик Энтерпрайз", г.Новочеркасск | 1 год | Перейти |
| 56862-14 | Устройства для измерений углов установки колес автомобилей | ARP3D, VAR3000/PC, ARPQC | Фирма "SPACE S.r.l. a socio unico", Италия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
