ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы комбинированные VirtualBench NI VB-8012
Назначение средства измерений
Приборы комбинированные VirtualBench NI VB-8012 (далее – изделия) предназначе-
ны для выполнения измерений напряжения постоянного и переменного тока, силы постоян-
ного и переменного тока, сопротивления постоянному току, воспроизведения напряжения и
силы постоянного тока, а также работы в режимах мультиметра, осциллографа, логического
анализатора, источника питания постоянного тока, генератора произвольных сигналов.
Описание средства измерений
Конструктивно изделие представляетт собой моноблок, на передней панели которого
располагаются соединители, предназначенные для подключений к функциональным
модулям. На задней панели располагается антенна, предназначенная для обмена данными по
беспроводному интерфейсу, вентилятор и вентиляционные отверстия, предназначенные для
организации охлаждения изделия, скоба для защиты от кражи, кнопка сброса, глухое
резьбовое отверстие, предназначенное для подключения заземляющего проводника, а также
соединители, предназначенные для обмена данными по проводному интерфейсу и подачи
электропитания.
Принцип действия основан на аналогово-цифровом преобразовании входного элек-
трического сигнала с последующей его цифровой обработкой и отображением сигнала с ре-
зультатами измерений.
По условиям эксплуатации измеритель удовлетворяет требованиям ГОСТ 22261-94 с
диапазоном рабочих температур от 15 до 25 ˚С и относительной влажностью окружающего
воздуха от 50 до 80 % при температуре 25 ˚С без предъявления требований по механическим
воздействиям.
Внешний вид изделия с указанием мест нанесения знака утверждения типа, знака по-
верки и защиты от несанкционированного доступа в виде пломбировки корпуса изделия
приведен на рисунке 1.
Место нанесения знака
Место пломбировки
утверждения типа и знака
поверки

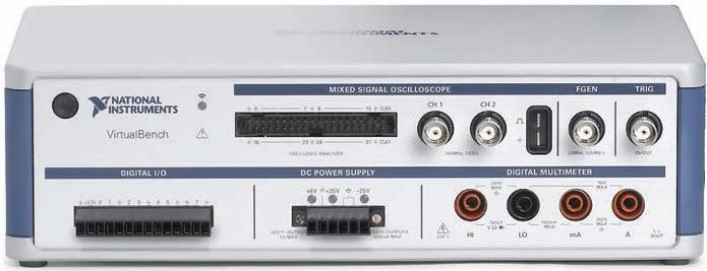

Рисунок 1 – Внешний вид прибора VB-8012
Лист № 2
Всего листов 7
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) изделия представ-
ляет собой специализированное ПО «VirtualBench.exe».
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
ИдентификационныеЗначение
данные (признаки)
идентификационноеVirtualBench.exe
наименование ПО
номер версии15.2.0.49152
(идентификационный номер) ПО
цифровой идентификатор ПО-
Конструкция изделия обеспечивает полное ограничение доступа к метрологически
значимой части ПО и исключает возможность несанкционированного влияния на ПО и изме-
рительную информацию.
Метрологически значимая часть ПО и измеренные данные достаточно защищены
с помощью специальных средств защиты от несанкционированного пользования. Уровень
защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню за-
щиты «Высокий» по Р 50.2.077–2014.
Метрологические и технические характеристики
Измерительные каналы (ИК) цифрового мультиметра
1. Метрологические характеристики цифрового мультиметра приведены в таблице 2.
Таблица 2
Измерение напряжения постоянного тока
Верхний предел диапа-
зона измерений D
u
, В
0,1
1
10
100
300
Входное
сопротивление, МОм
>1·10
4
; 10
>10 000; 10
>10 000; 10
10
10
Пределы допускаемой абсолютной
погрешности измерений, В
±(1,5·10
-4
·U
изм
+ 0,5·10
-4
·D
u
)
±(1,5·10
-4
·U
изм
+ 0,5·10
-4
·D
u
)
±(1,5·10
-4
·U
изм
+ 0,5·10
-4
·D
u
)
±(3,5·10
-4
·U
изм
+ 0,5·10
-4
·D
u
)
±(3,5·10
-4
·U
изм
+ 0,5·10
-4
·D
u
)
где U
изм
– измеренное значение напряжения постоянного тока
Измерение силы постоянного тока
Напряжение нагрузки, В
Верхний предел диапа-
зона измерений D
I
, А
0,01
0,1
1
10
< 0,03
< 0,3
< 0,03
< 0,3
Пределы допускаемой основной абсо-
лютной погрешности измерений, А
±(0,7·10
-3
·I
изм
+ 0,2·10
-3
·D
I
)
±(0,7·10
-3
·I
изм
+ 0,03·10
-3
·D
I
)
±(1,3·10
-3
·I
изм
+ 0,25·10
-3
·D
I
)
±(1,3·10
-3
·I
изм
+ 0,04·10
-3
·D
I
)
где I
изм
– измеренное значение силы постоянного тока
Лист № 3
Всего листов 7
Продолжение таблицы 2
Измерение сопротивление постоянному току
Верхний предел диапа-Ток короткого замыкания, Пределы допускаемой абсолютной
зона измерений D
R
, МОм мкА
0,1·10
-3
170
1·10
-3
170
1·10
-2
70
0,110
11,1
101,1
1001,1
погрешности измерений, МОм
±(1,8·10
-4
·R
изм
+ 0,5·10
-3
·D
R
)
±(1,8·10
-4
·R
изм
+ 0,5·10
-4
·D
R
)
±(1,8·10
-4
·R
изм
+ 0,5·10
-4
·D
R
)
±(1,8·10
-4
·R
изм
+ 0,5·10
-4
·D
R
)
±(3,5·10
-4
·R
изм
+ 0,5·10
-4
·D
R
)
±(1,5·10
-3
·R
изм
+ 0,5·10
-4
·D
R
)
±(1,3·10
-2
·R
изм
+ 0,5·10
-4
·D
R
)
где R
изм
– измеренное значение сопротивления постоянному току
Измерение среднеквадратических значений напряжения переменного тока
Пиковое напряже-
ние, В
Частота, Гц
Пределы допускаемой абсолютной
погрешности измерений, В
Верхний предел
диапазона измере-
ний D
u
, В
0,1; 1; 10; 100; 265
±0,21;
±2,1;
±21;
±210;
±400
от 20 до 45
от 45 до 65
от 65 до 1·10
3
от 1·10
3
5·10
3
от 5·10
3
20·10
3
±(9,1·10
-3
·U
изм
+ 1·10
-3
·D
u
)
±(3,0·10
-3
·U
изм
+ 0,5·10
-3
·D
u
)
±(2,1·10
-3
·U
изм
+ 0,5·10
-3
·D
u
)
±(1,2·10
-3
·U
изм
+ 0,5·10
-3
·D
u
)
±(3,5·10
-3
·U
изм
+ 0,5·10
-3
·D
u
)
где U
изм
– измеренное среднеквадратичное значение напряжения переменного тока
Измерение среднеквадратических значений силы переменного тока
Пиковое
значение
тока, А
Частота, Гц
Пределы допускаемой абсо-
лютной погрешности измере-
ний, В
Верхний пре-
дел диапазона
измерений
D
I
, А
5·10
-3
±10,5·10
-3
Падение на-
пряжения на
измерительном
элементе, В
< 0,02
5·10
-2
±10,5·10
-2
< 0,2
0,5
±1,05
< 0,02
от 20 до 1·10
3
от 1 до 5·10
3
от 20 до 1·10
3
от 1 до 5·10
3
от 20 до 1·10
3
5
±10,5
< 0,02
от 1 до 5·10
3
±(2·10
-3
·I
изм
+ 1·10
-4
·D
I
)
±(6·10
-3
·I
изм
+ 1·10
-4
·D
I
)
±(2·10
-3
·I
изм
+ 1·10
-4
·D
I
)
±(5·10
-3
·I
изм
+ 1·10
-4
·D
I
)
±(1,5·10
-3
·I
изм
+1·10
-4
·D
I
)
±(5·10
-3
·I
изм
+ 1·10
-4
·D
I
)
±(2,5·10
-3
·I
изм
+ 3·10
-4
·D
I
)
±(6·10
-3
·I
изм
+ 3·10
-4
·D
I
)
где I
изм
– измеренное среднеквадратичное значение силы переменного тока
Лист № 4
Всего листов 7
в двухканальном режиме
2. Метрологические характеристики осциллографа приведены в таблице 3
Таблица 3
Количество ИК2
100
8
Полоса пропускания периодического сигнала по
уровню - 3 дБ, МГц
Разрешение по вертикали, бит
Чувствительность по вертикали (диапазон), мВ/дел.
0,01 (от - 0,1 до + 0,1 В);
0,02 (от - 0,2 до + 0,2 В),
0,05 (от - 0,4 до + 0,4 В),
0,1 (от - 1 до + 1 В),
0,2 (от - 2 до + 2 В),
0,5 (от - 4 до + 4 В),
1,0 (от - 10 до + 10 В),
2,0 (от - 20 до + 20 В),
5,0 (от - 40 до + 40 В)
± 2
Пределы допускаемой относительной погрешности
коэффициента усиления, %
Режим входа
связь по постоянному току;
связь по переменному току
1
Входное сопротивление (импеданс) при емкости 20 пФ,
МОм
Верхний предел частоты выборки, ГГц
1 (в одноканальном режиме);
0,5 (в двухканальном режиме)
(на нагрузке >10 кОм)
3. Метрологические характеристики генератора произвольных сигналов приведены в
таблице 4
Таблица 4
Количество каналов1
Форма сигнала
Максимальная частота следования сигнала, МГц
Дискретность, бит
Выходное сопротивление (импеданс), Ом
Диапазон выходного сигнала, В
синусоида, прямоугольная,
пилообразная,
постоянный ток, произвольная
125
14
50
от - 12 до + 12
Пределы допускаемой относительной погрешности
воспроизведения выходного сигнала, %
±1 (на нагрузке >10 кОм)
Лист № 5
Всего листов 7
канада
4. Метрологические характеристики источника питания постоянного тока приведены
в таблице 5.
Таблица 5
Наименование выходного+ 6 В+ 25 В- 25 В
от 0 до + 6
от 0 до + 25
от - 25 до 0
от 0 до 1
от 0 до 0,5
от 0 до 0,5
±(0,1·10
-2
·U
восп
+
+ 0,5·10
-2
)
±(0,1·10
-2
·U
восп
+
+ 0,02)
±(0,1·10
-2
·U
восп
+
+ 0,02)
Диапазон воспроизведения
напряжения постоянного
тока, В
Диапазон воспроизведения
силы постоянного тока, А
Пределы допускаемой аб-
солютной погрешности
воспроизведения напряже-
ния постоянного тока, В
Пределы допускаемой аб-
солютной погрешности
воспроизведения силы по-
стоянного тока, А
±(0,2·10
-2
·I
восп
+
+ 0,01)
±(0,2·10
-2
·I
восп
+
+ 0,01)
±(0,2·10
-2
·I
восп
+
+ 0,01)
где U
восп
– воспроизводимое значение напряжения постоянного тока
I
восп
– воспроизводимое значение силы постоянного тока
от 15 до 25
от 50 до 80
от 84 до 106,7
5. Общие технические характеристики изделия приведены в таблице 6
Таблица 6
Наименование характеристикиЗначение
254×191×78
2,1
от 100 до 240
50/60
Габаритные размеры (длина × ширина × высота), мм,
не более
Масса изделия, кг, не более
Параметры электропитания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Рабочие условия эксплуатации:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха при температуре 25
°
С, %
- атмосферное давление, кПа
Знак утверждения типа
наносится на нижнюю панель изделия в виде наклейки и на титульный лист эксплуатацион-
ной документации методом компьютерной графики.
Лист № 6
Всего листов 7
Комплектность средства измерений
В комплект поставки измерителя входят:
- изделие – 1 шт.;
- комплект кабелей и принадлежностей – 1 шт.;
- эксплуатационные документы – 1 комплект.
- методика поверки – 1 шт.
Поверка
осуществляется в соответствии с документом МП 64911-16 «Инструкция. Приборы комби-
нированные VirtualBench NI VB-8012. Методика поверки», утвержденным ГЦИ СИ ФБУ
«ГНМЦ Минобороны России» 25 мая 2015 года.
Знак поверки наносится в свидетельство о поверке и на корпус изделия.
Основные средства поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01): диапазон воспроизведения напря-
жения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погреш-
ности воспроизведения напряжения постоянного тока ± 0,001 %, диапазон воспроизведения
напряжения переменного тока от 0,1 мкВ до 700 В, пределы допускаемой относительной по-
грешности воспроизведения напряжения переменного тока в диапазоне частот от 0,1 Гц до
20 кГц ±0,005 %; диапазон воспроизведения сопротивления постоянному току от 10 Ом до 10
МОм, пределы допускаемой относительной погрешности воспроизведения сопротивления
постоянному току ±0,03 %; диапазон воспроизведения силы постоянного тока от 0,1 мкА до
1 А, пределы допускаемой относительной погрешности воспроизведения напряжения посто-
янного тока ±0,001 %, диапазон воспроизведения напряжения переменного тока от 0,1 мкВ
до 700 В, пределы допускаемой относительной погрешности воспроизведения напряжения
переменного тока в диапазоне частот от 0,1 Гц до 20 кГц ±0,005 %;
- катушка электрического сопротивления Р321 (рег. № 1162-58): номинальное значение
воспроизведения сопротивления постоянному току 1 Ом, класс точности 0,01;
- мера электрического сопротивления Р4033 (рег. № 5086-75): номинальное значение
воспроизведения сопротивления постоянному току 100 МОм, класс точности 0,1;
- калибратор осциллографов Fluke 9500B с активной головкой Fluke 9530
(рег. № 30374-13): диапазон воспроизведения напряжения переменного тока от 1 мВ до
200 В, пределы допускаемой относительной погрешности воспроизведения напряжения пе-
ременного тока ±0,0025 %; диапазон частот до 100 МГц;
- мультиметр В7-64 (рег. № 16688-97): диапазон измерений напряжения постоянного
тока от - 1000 до 1000 В, пределы допускаемой относительной погрешности измерений на-
пряжения постоянного тока ± 0,001 %; диапазон измерений силы постоянного тока от - 2 до
2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока
±0,005 %, диапазон измерений напряжения переменного тока от 1мВ до 700 В, пределы до-
пускаемой относительной погрешности измерений напряжения переменного тока в диапазо-
не частот от 0,1 Гц до 20 кГц ±0,005 %.
Сведения о методиках (методах) измерений
Приборы комбинированные VirtualBench NI VB-8012. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к приборам комбинирован-
ным VirtualBench NI VB-8012
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие
технические условия».
Лист № 7
Всего листов 7
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1·10
-2
до
2·10
9
Гц».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 15
февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для
средств измерений электрического сопротивления».
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений
времени и частоты».
Техническая документация фирмы-изготовителя.
Изготовитель
«National Instruments Corporation», США
11500 Mopac Expwy Austin, TX 78759-3504 ,США
Тел./Факс (512) 794-0100
Е-mail:
«National Instruments Malaysia Sdn.», Малайзия
No. 8, Lebuh Batu Maung 1, 11960 Bayan Lepas Penang, Malaysia.
Тел.: (604) 377 6700, факс: (604) 626 3436.
Е-mail:
«National Instruments Hungary Kft.», Венгрия
4031 Debrecen, Határ út 1/A, Hungary
Тел: +36 52 515 400
Заявитель
Закрытое акционерное общество «КОМИНВЕСТЦЕНТР» (ЗАО «КОМИНВЕСТ-
ЦЕНТР»).
Юридический (почтовый) адрес: 125239, г. Москва, ул. Коптевская, д. 83, корп. 1.
Телефон/Факс: (966) 099-62-74
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Российской
Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
Юридический(почтовый)адрес:141006,г.Мытищи,Московскаяобласть,
ул. Комарова, д. 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Аттестат аккредитации ГЦИ СИ ФБУ «ГНМЦ Минобороны России» по проведению
испытаний средств измерений в целях утверждения типа № 30018-10 от 05.08.2011 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
М.п.
С.С. Голубев
«____» _______________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 3076-72 | Приборы проверки хода часов | ППЧ-7М | Опытный завод "Физприбор", г.Москва | Нет данных | Перейти |
| 62820-15 | Измерители комбинированные | M100 | Фирма "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай | 1 год | Перейти |
| 3696-73 | Приборы лабораторные | И-110 | Нет данных | Нет данных | Перейти |
| 13949-07 | Преобразователи разности давлений мембранные пневматические компенсационные | ДМПК-100М, ДМПК-100АМ | ООО СКБ "Приборы и системы", г.Рязань | 1 год | Перейти |
| 20127-00 | Приборы для измерения отклонения от круглости | Hommel Tester Form серия 4000 | Фирма "Hommelwerke GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
