Аппаратура геодезическая спутниковая Trimble R8s, ГРСИ 64894-16
Номер госреестра:
64894-16
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
Trimble R8s
Производитель:
Фирма "Trimble Navigation Ltd.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63314
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая Trimble R8s
Назначение средства измерений
Аппаратура геодезическая спутниковая Trimble R8s предназначена для определения коор-
динат точек земной поверхности и измерений длины базиса при выполнении кадастровых и зем-
леустроительных работ, а также при создании и обновлении государственных топографических
карт и планов в графической, цифровой, фотографической и иных формах.
Описание средства измерений
Аппаратура геодезическая спутниковая Trimble R8s (далее - Trimble R8s) – геодезические
приборы, принцип действия которых заключается в измерении времени прохождения сигнала от
спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно Trimble R8s представляет собой моноблок: спутниковая геодезическая ан-
тенна и приемник размещены в едином корпусе. Trimble R8s можно использовать в различных
конфигурациях: как самостоятельное устройство, накапливающее данные для последующей каме-
ральной обработки, так и в качестве базовой станции или ровера для работы в режиме реального
времени (RTK).
Управление Trimble R8s осуществляется с помощью кнопок управления, полевого кон-
троллера или персонального компьютера (ПК), с подключением к приемнику по кабелю или Blue-
tooth. Принимаемая со спутников информация записывается с частотой до 20 Гц во внутреннюю
память объемом 56 Мбайт или в полевой контроллер. Питание Trimble R8s осуществляется от
съемного Li-Ion аккумулятора емкостью 2,8 А·ч или от внешнего источника питания.
На передней панели корпуса Trimble R8s расположена кнопка питания и размещены 3 све-
тодиодных индикатора: «Спутники», «Радио» и «Питание/Данные», которые отображают текущее
состояние слежения за спутниками, состояние радиоканала и питания.
В нижней части корпуса Trimble R8s расположен отсек для аккумулятора и представлены
следующие порты и разъемы:
- порт с TNC-разъемом для подключения внешней антенны радиомодема;
- последовательный порт RS-232 с девятиштырьковым разъемом DB9 для подключения к
контроллеру, ПК или внешнему радиомодему;
- последовательный порт RS-232 с семиштырьковым разъемом Lemo для подключения к
контроллеру, ПК или внешнему радиомодему, а также для подачи питания от внешнего источника
питания.
Разъемы маркируются пиктограммами, обозначающими основное применение разъема.
- пиктограмма у разъема Lemo;
- пиктограмма у разъема DB9;
- пиктограмма у разъема TNC
Внешний вид аппаратуры геодезической спутниковой Trimble R8s представлен на рисунке
1.
Лист № 2
Всего листов 5

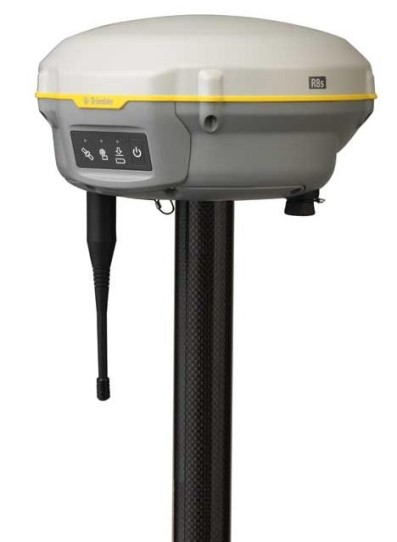

Рисунок 1 - Внешний вид аппаратуры геодезической спутниковой Trimble R8s
Пломбирование крепёжных винтов корпуса Trimble R8s не производится, все внутренние
крепежные винты залиты пломбирующим лаком.
Программное обеспечение
Trimble R8s имеет встроенное микропрограммное обеспечение (МПО), программное
обеспечение«TrimbleAccess»,устанавливаемоенаконтроллер,атакжеПО
«Trimble Business Center», устанавливаемым на персональный компьютер. С помощью указанного
ПО обеспечивается взаимодействие узлов прибора, настройка и управление рабочим процессом,
хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности
результатов измерений.
Таблица 1 - Идентификационные данные программного обеспечения.
Идентификационное наименование ПО
МПО
Trimble Access
Trimble Business
Center
5.10
2015.22
3.61
40С20B73
663AE71E
25CE30E3
Номер версии (идентификационный номер
ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентифика-
тора ПО
CRC32
CRC32
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 – 2014.
Метрологические и технические характеристики
±2 ∙ (3,0 + 0,5 ∙ 10
-6
∙ D)
±2 ∙ (5,0 + 0,5 ∙ 10
-6
∙ D)
±2 ∙ (8 + 1 ∙ 10
-6
∙ D)
±2 ∙ (15 + 1 ∙ 10
-6
∙ D)
±10000
3,0 + 0,5 ∙ 10
-6
∙ D
5,0 + 0,5 ∙ 10
-6
∙ D
8 + 1 ∙ 10
-6
∙ D
15 + 1 ∙ 10
-6
∙ D
250 + 1 ∙ 10
-6
∙ D
500 + 1 ∙ 10
-6
∙ D,
где D – измеряемое расстояние в мм
Лист № 3
Всего листов 5
Таблица 2
-
Метрологические и технические характеристики
Наименование характеристики
Тип приёмника
Количество каналов
Принимаемые сигналы
Режимы измерений длины базиса
Значение характеристики
Многочастотный, многосистемный
440
GPS: L1 C/A, L1C, L2C, L2E, L5
ГЛОНАСС: L1 C/A, L1P, L2C/A, L2P, L3
Galileo: E1, E5A, E5B
BeiDou (COMPASS): B1, B2
SBAS
:
EGNOS
(
L1 C/A, L5)
«Статика», «Быстрая статика», «Кинематика»,
«Кинематика в реальном времени (RTK)», «Диф-
ференциальные кодовые измерения (dGNSS)»
«Дифференциальные измерения SBAS»
Встроенная
Режим определения координат
Тип антенны
Границы допускаемой абсолютной погреш-
ности измерений длины базиса
1)
(при дове-
рительной вероятности 0,95), мм, в режи-
мах:
«Статика», «Быстрая статика»:
- в плане
- по высоте
«Кинематика», «Кинематика в реальном
времени (RTK)»:
- в плане
- по высоте
«Дифференциальные кодовые измерения
(dGNSS)»:
- в плане
- по высоте
±2 ∙ (250 + 1 ∙ 10
-6
∙ D)
±2 ∙ (500 + 1 ∙ 10
-6
∙ D)
где D – измеряемое расстояние в мм
Границы допускаемой абсолютной погреш-
ности определения координат (при довери-
тельной вероятности 0,95), мм, в режиме
«Дифференциальные измерения SBAS»:
Допускаемая средняя квадратическая по-
грешность измерений длины базиса
1)
, мм, в
режимах:
«Статика», «Быстрая статика»:
- в плане
- по высоте
«Кинематика», «Кинематика в реальном
времени (RTK)»:
- в плане
- по высоте
«Дифференциальные кодовые измерения
(dGNSS)»:
- в плане
- по высоте
Лист № 4
Всего листов 5
190 × 104
1,52
Значение характеристики
5000
Внешний / внутренний
11 – 24 / 7,4
3,2
от - 40 до + 65
Продолжение таблицы 2.
Наименование характеристики
Допускаемая средняя квадратическая по-
грешность определения координат, мм, в
режиме «Дифференциальные измерения
SBAS»
Источник электропитания:
- напряжение, В
- потребляемая мощность, Вт
Диапазон рабочих температур, °С
Габаритные размеры (Диаметр × В),
мм, не более
Масса (с внутренним аккумулятором), кг,
не более
___________________
1)
– в диапазоне от 0 до 30 км
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой
на корпус Trimble R8s.
Комплектность средства измерений
Таблица 3. - Комплектность средства измерений
Наименование
Аппаратура геодезическая спутниковая Trimble R8s
Транспортировочный ящик (кейс)
Радиоантенна
Аккумулятор
Зарядное устройство
Кабель RS232 (нуль-модем)
Методика поверки МП АПМ 94-15
Руководство по эксплуатации на русском языке
Количество, ед.
1
1
По заказу
2
1
1
1
1
Поверка
осуществляется в соответствии с МП АПМ 94-15 «Аппаратура геодезическая спутниковая Trimble
R8s. Методика поверки», утверждённой ООО «Автопрогресс-М» в декабре 2015 г.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011.
- имитатор сигналов СН-3803М 1-го разряда по ГОСТ Р 8.750-2011 (рег. № 54309-13).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к аппаратуре геоде-
зической спутниковой Trimble R8s
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для координатно-временных средств измерений
Техническая документация «Trimble Navigation Limited», США
Лист № 5
Всего листов 5
Изготовитель
«Trimble Navigation Limited», США
935 Stewart Drive, Sunnyvale, CA 94085, USA
Тел./Факс: +1 408 481 8000
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ______________ 2016 г.
Готовы поверить данное средство измерений.
