Номер госреестра:
64888-16
Наименование СИ:
Синхроноскопы
Обозначение типа:
CSQ-3
Производитель:
Фирма A/S "DEIF", Дания
Межповерочный интервал:
5 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63308
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Синхроноскопы CSQ-3
Назначение средства измерений
Синхроноскопы CSQ-3 (далее – синхроноскопы) предназначены для измерения
разности фаз напряжений между электрической сетью и подключаемого в сеть генератора
электрической энергии.
Описание средства измерений
Принцип действия синхроноскопов основан на измерении двух напряжений: ге-
нератора и электрической сети с последующим вычислением разности фаз напряжений.
Разность фаз напряжений индицируются на световом круге. Синхронизация па-
раметров генератора и электрической сети, регистрируемая синхроноскопом, соответству-
ет равенству в пределах заданной погрешности разности фаз.
Синхроноскопы получают питание непосредственно от измеряемой электриче-
ской сети.
Приборы имеют модификации для промышленного (CSQ-3 Land) и морского
применения (CSQ-3 Marine). Различие этих модификаций состоит в наличии у модифика-
ции CSQ-3 Marine дополнительного дискретного выхода самодиагностики – «устройство
исправно».

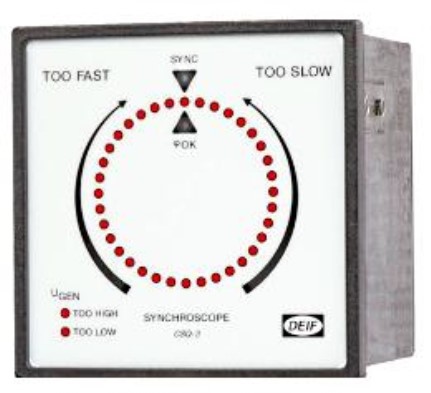

Внешний вид синхроноскопов, trial пломбирования и нанесения знака поверки
представлены на рисунке 1.
Рисунок 1 – Внешний вид синхроноскопов, места пломбирования и нанесения зна-
ка поверки
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
Наименование характеристикиЗначение характеристики
От 80 до 152,4
Диапазоны входных значений напряжения переменного то- От 176 до 288
ка, В От 304 до 498
От 352 до 576
Место пломбирования
Место нанесения знака
поверки
Лист № 2
Всего листов 3
От 0 до 360
±2
±0,2
Значение характеристики
10
От 40 до 70
100 000
10
От - 10 до + 55
Продолжение таблицы 1
Наименование характеристики
Диапазон измерения разности фаз напряжений переменного
тока ∆φ, …°
Разрешение, …°
Пределы допускаемой основной абсолютной погрешности
измерения разности фаз напряжений переменного тока, …°
Пределы допускаемой дополнительной приведенной (к диа-
пазону измерения) погрешности измерения разности фаз на-
пряжений переменного тока, вызванной изменением темпе-
ратуры окружающей среды на каждые 10 °С, %
Диапазон входных частот напряжения переменного тока, Гц
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Нормальные условия:
-
температура окружающего воздуха, °С
Рабочие условия:
-
температура окружающего воздуха, °С
Габаритные размеры, мм, не более
Масса, кг, не более
От - 25 до + 70
92×92×96
0,40
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации и корпус син-
хроноскопов в виде наклейки.
Комплектность средства измерений
Комплектность синхроноскопов представлена в таблице 2
Таблица 2
Наименование
Синхроноскоп CSQ-3
Руководство по эксплуатации
Методика поверки
Количество
1 шт.
1 экз.
1 экз.
Поверка
Установка поверочная универсальная УППУ-МЭ 3.1 К
39138-08
осуществляется в соответствии с документом МП 64888-16 «Синхроноскопы CSQ-3. Ме-
тодика поверки», утвержденным в июле 2016 г.
Основное средство поверки:
Наименование средства измерений
Госреестр №
Сведения о методиках (методах) измерений
Сведения о методах измерений приведены в документе: «Синхроноскопы CSQ-3.
Руководство по эксплуатации».
Лист № 3
Всего листов 3
Нормативно-технические документы, устанавливающие требования к синхроноско-
пам CSQ-3:
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные
прямого действия и вспомогательные части к ним. Часть 1».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Об-
щие технические условия».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма A/S «DEIF», Дания
Адрес: DK-7800 SKIVE, Denmark
DEIF A/S, Fnisenborgvej 33
(+45) 96149614
Заявитель
Обществосограниченнойответственностью«КомпанияДВК-Электро»
(ООО «Компания ДВК-Электро»), г. Санкт-Петербург, ИНН 7805383221
Адрес: 198095, Россия, Санкт-Петербург, ул. Швецова, д. 12, корп. 2
Тел/факс: (812) 318-30-69
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Юридический адрес: 142704, Московская область, Ленинский район, г. Видное,
Промзона тер., корпус 526.
Тел.: +7 (495) 278-02-48; E-mail:
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измере-
ний в целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» __________ 2016 г.
