Номер госреестра:
64874-16
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TU125RS, TUC60
Производитель:
Фирма "S.A. de Construcciones Industriales (SACI)", Испания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
01.09.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63293
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TU125RS, TUC60
Назначение средства измерений
Трансформаторы тока TU125RS, TUC60 (далее по тексту – трансформаторы тока)
предназначены для передачи сигнала измерительной информации приборам измерения,
защиты, автоматики, сигнализации и управления в электрических цепях переменного тока
частотой 50 или 60 Гц.
Описание средства измерений
Принцип действия трансформаторов тока основан на законе электромагнитной
индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в
магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный
первичному току.
Трансформаторы тока выполнены в виде конструкции шинного типа, с литой изоляцией.
Первичной обмоткой служит шина, пропускаемая через окно трансформатора.
Трансформаторы имеют одну вторичную обмотку, предназначенную для измерения и учета
электроэнергии. Выводы вторичной обмотки расположены на корпусе трансформатора и
закрываются защитной прозрачной пластиковой крышкой с целью ограничения доступа к
измерительной цепи.
Модификации трансформаторов тока различаются массой и габаритными размерами.
Внешний вид трансформаторов тока и места пломбировки от несанкционированного
доступа приведены на рисунке 1.

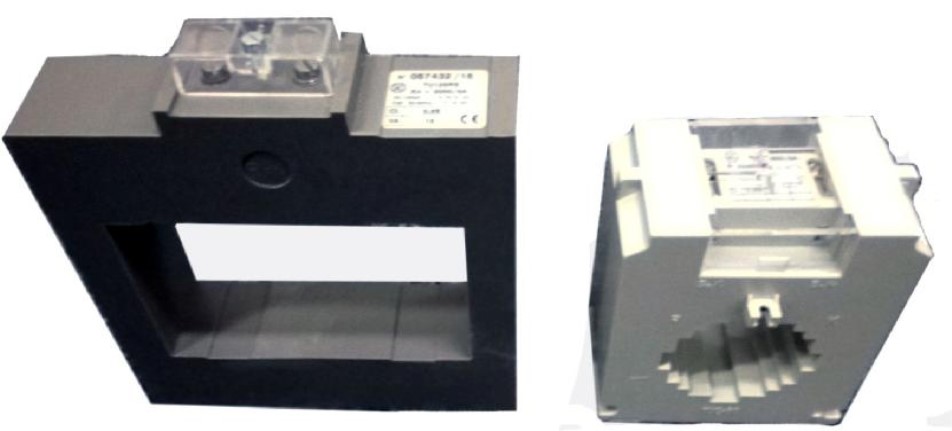

Рисунок 1 – Внешний вид трансформаторов тока
Программное обеспечение
Отсутствует.
TU125RSTUC60
Места пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
TU125RS, TUC60 представлены в таблице 1.
УХЛ 3
измерений и учета
Таблица 1 – Метрологические и технические характеристики
Характеристика
TU125RS
Значение
TUС60
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ0,72
100; 150; 200; 300; 400; 500; 600; 750; 800;
Номинальный первичный ток, А1000; 1200; 1500; 1600; 1800; 2000; 2500; 3000;
4000; 5000; 6000
Наибольший рабочий первичный ток, Ав соответствии с ГОСТ 7746-2001 (табл. 10)
Номинальный вторичный ток, А 5
Номинальная частота, Гц50 или 60
Число вторичных обмоток 1
Класс точности вторичных обмоток для
0,2S; 0,2;
0,5S;
0,5
5; 10; 15; 20; 25; 30
(длина×высота×ширина)
Номинальная вторичная нагрузка, В∙А
с коэффициентом мощности cos φ = 0,8
Номинальный коэффициент безопасности
приборов К
Бном
вторичных обмоток дляот 3 до 30
измерений
Масса, кг, не более2,51,5
Габаритные размеры, мм:
165×66×189 105×76×136,5
Климатическое исполнение по
ГОСТ trial-69
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 2 – Комплект поставки
Наименование
Трансформатор тока TU125RS, TUC60
Паспорт
Набор крепежа (по заказу)
Количество , шт
1
1
1
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Основные средства поверки:
– Трансформаторы тока измерительные лабораторные ТТИ-5000.5 (рег. № 27007-04);
– Трансформаторы тока эталонные двухступенчатые ИТТ-3000.5 (рег. № 19457-00);
– Приборы сравнения КНТ-05 (рег. № 37854-08);
– Приборы сравнения КНТ-03 (рег. № 24719-03);
– Приборы сравнения КТ-01 (рег. № 18287-99);
– Магазины сопротивления Р5018 (рег. № 3901-73);
– Магазины нагрузок МР 3027 (рег. № 34915-07).
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныеитехническиедокументы,устанавливающиетребованияк
трансформаторам тока TU125RS, TUC60
1. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
2. Техническая документация фирмы «S.A. de Construcciones Industriales (SACI)»,
Испания
.
Изготовитель
«S.A. de Construcciones Industriales (SACI)», Испания
Адрес: 84, La Granja St., 28108 Alcobendas - Madrid, Spain
Тел. (+34) 91 519 02 45
Факс (+34) 91 416 96 46
Сайт:
Заявитель
ООО «Авеста +»
ИНН 7713773609
Адрес: 107113, г. Москва, ул. Сокольнический вал, д. 38
Тел.: 8 (495) 760-52-37
Сайт:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA. RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.«____»_____________2016 г.
