Номер госреестра:
64862-16
Наименование СИ:
Спектрофотометры
Обозначение типа:
Prove
Производитель:
Фирма "Merck KGaA", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «31» декабря 2020 г. № 2448
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры Prove
Назначение средства измерений
Спектрофотометры Prove предназначены для измерения спектрального коэффициента
направленного пропускания и оптической плотности.
Описание средства измерений
Принцип действия спектрофотометров основан на сравнении двух световых потоков:
опорного, без установки пробы, и измерительного, ослабленного при прохождении через пробу.
Спектрофотометры Prove представляют собой настольные лабораторные приборы,
состоящие из оптико-механического и электронного узлов, установленных в общем корпусе.
Для разложения излучения в спектр в приборах используется монохроматор с дифракционной
решеткой. В качестве источников излучения используются вольфрамовая галогенная лампа или
ксеноновая импульсная лампа, в качестве приемника - фотодиод. Приборы управляются с
помощью сенсорной клавиатуры и оснащены цифровым табло, на которое выводится рабочая
длина волны и результат измерения коэффициента пропускания (или оптической плотности).
Спектрофотометры представлены моделями Prove 100, Prove 300, Prove 600 которые различаются
источниками излучения, спектральной шириной щели и спектральным диапазоном.
Место для знака утверждения типа

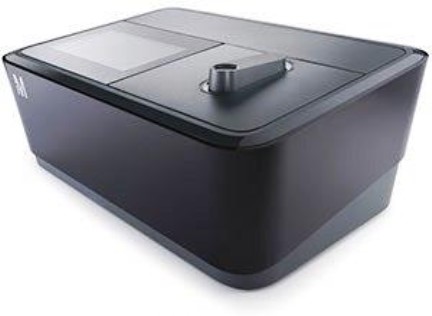

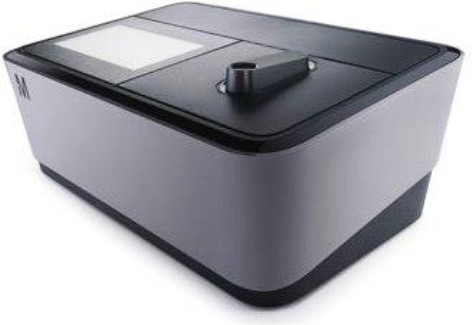

Рисунок 1 - Спектрофотометр Prove 100Рисунок 2 - Спектрофотометр Prove 300
Лист № 2
Всего листов 4
Место для знака утверждения типа
Рисунок 3 - Спектрофотометр Prove 600
Пломбирование спектрофотометров не предусмотрено.
Идентификационные данные (признаки)
Значение
Программное обеспечение
Программное обеспечение идентифицируется во встроенной программе в меню «System» в
подменю «Information», путем вывода на дисплей спектрофотометра номера версии ПО.
Идентификационныеданныепрограммногообеспеченияспектрофотометровприведенывтаблице1.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Prove 100Prove 300Prove 600
Prove
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другиеидентификационныеданные
не ниже Update Version 1.0.4
-
не ниже MCS Version 1.0.13
Уровень защиты программного обеспечения «средний»в соответствии с Р 50.2.077-2014.
от 0,5 до 99,0
Метрологические и технические характеристики
Таблица 2.1 - Метрологические характеристики
Значение
Prove 300Prove 600
Наименование характеристики
Prove 100
Диапазон измерений спектрального
коэффициента направленного пропускания, %
Диапазон измерений оптической плотности, Б
от 0,01 до 2,0
от 190 до 1100
Рабочий диапазон длин волн, нмот 320 до 1100
Пределы допускаемой абсолютной
погрешности при измерении спектрального
коэффициента направленногопропускания,%
1,0
0,01
Пределы допускаемой абсолютной
погрешности при измерении оптической
плотности, Б
Пределы допускаемой абсолютной
погрешности установки шкалы длин волн, нм
3,0
1,9
Лист № 3
Всего листов 4
416×276×237
Таблица 2.2 – Основные технические характеристики
Наименование характеристики
Prove 100
Значение
Prove 300Prove 600
Вольфрамовая
Источниксветагалогенная
лампа
Ксеноновая
импульсная
лампа
41,8
15
Спектральнаяширинащели,нм
Потребляемая мощность, В·А, не более
Габаритныеразмеры
(длина×ширина×высота),мм,неболее
Масса, кг, не более
6,8
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность, %
- атмосферное давление, кПа
от +10 до +35
от 20 до 95
от 84 до 106,7
Знак утверждения типа
наносится на каждый экземпляр спектрофотометра в виде наклейки, а также в левой верхней
части титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность спектрофотометров Prove
НаименованиеОбозначение
СпектрофотометрProve 100/300/600
Адаптер источника питания -
Чехол для защиты от пыли -
Руководство по эксплуатации -
Методика поверкиРТ-МП-7553-448-2020
Количество
1 (модификация по заказу)
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу РТ-МП-7553-448-2020 «ГСИ. Спектрофотометры Prove.
Методика поверки», утвержденному ФБУ «Ростест-Москва» 1 сентября 2020 г.
Основные средства поверки:
- комплект светофильтров КНС-10.5 (номер в Федеральном информационном фонде 65272-
16), диапазон СКНП (0,02…0,95) отн. ед., ПГ
(0,15…0,35) отн. ед. в диапазоне длин волн
(250…2500) нм, диапазон (260…2700) нм, ПГ
(0,05…0,5) нм
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативныеитехническиедокументы,устанавливающиетребованияк
спектрофотометрам Prove
Приказ Росстандарта от 27 ноября 2018 г. № 2517 Об утверждении государственной
поверочной схемы для средств измерений спектральных, интегральных, редуцированных
коэффициентов направленного пропускания, диффузного и зеркального отражений и
оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм
Приказ Росстандарта от 29 декабря 2018 г. № 2840 об утверждении государственной
поверочной схемы для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в
диапазоне от 0,2 до 50 мкм
Техническая документация изготовителя Merck KGaA, Германия
Лист № 4
Всего листов 4
Изготовитель
Merck KGaA, Германия
Адрес: 64271 Darmstadt, Germany
Телефон: +49(0)6151 72-2440
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «Мерк»(ООО «Мерк»)
ИНН 7743697546
Адрес: 115054, г. Москва, ул. Валовая, д. 35
Телефон/факс: +7(495)937-3304
E-mail:
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологииииспытанийвг.МосквеиМосковскойобласти»(ФБУ«Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон (факс): +7(495) 544-00-00
Web-сайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области
обеспечения единства измерений Росаккредитации.
