Наименование СИ:
Трансформаторы тока
Обозначение типа:
ТДУ-220
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 9 шт. с зав.№ 499-1, 499-2, 499-3, 4328, 4433, 4341, 4344, 4379, 4381
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63258
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока ТДУ-220
Назначение средства измерений
Трансформаторы тока ТДУ-220 предназначены для преобразования силы переменного
тока и передачи сигнала измерительной информации измерительным приборам, устройствам
защиты и управления в электрических установках переменного тока частотой 50 Гц.
Описание средства измерений
Принцип действия трансформаторов тока ТДУ-220 основан на явлении электромагнит-
ной индукции переменного тока.
Трансформаторы тока ТДУ-220 (далее - трансформаторы) изготовлены в период с
1965 г. по 1968 г. Трансформаторы состоят из тороидального магнитопровода, произведенного
из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого
провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой транс-
форматоров служит высоковольтный отвод масляного выключателя.
Поверх вторичной обмотки трансформатор изолированы маслостойкими изоляционными
материалами и поливинилхлоридной упаковочной пленкой.
Трансформаторы тока встраиваются в масляные выключатели номинальным напряжени-
ем 220 кВ.

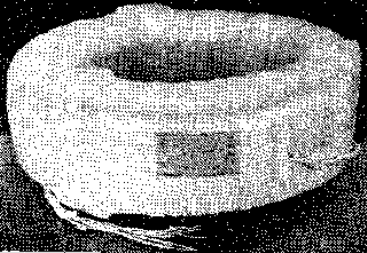

Общий вид трансформаторов тока ТДУ-220 показан на рисунке 1.
Рисунок 1 - Фотографии общего вида трансформаторов тока ТДУ-220
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Основные метрологические и технические характеристики трансформаторов тока
ТДУ-220 приведены в таблице 1.
0,5
Таблица 1 – Основные метрологические и технические характеристики трансформаторов
тока ТДУ-220
Параметр Значение
1 2
Заводской номер4433, 4379, 4328, 4341, 4344, 4381, 499-2, 499-1, 499-3
Номинальный первичный ток I
1ном.
, А 1000
Номинальный вторичный ток I
2ном.
, А5
Класс точности обмоток для измере-
ния
Номинальные вторичные нагрузки
обмоток для измерения Sном., В∙А
30
Лист № 2
Всего листов 3
5
от - 40 до +40
2
220
50
Окончание таблицы 1
1
Номинальное напряжение U
ном.
, кВ
Номинальная частота f
ном.
, Гц
Номинальный коэффициент безопас-
ности приборов, К
Бном
Температура окружающего воздуха,
º С
Знак утверждения типа
наносят на титульный лист паспорта методом печати.
Комплектность средства измерений
В комплект поставки входят:
1. Трансформаторы тока ТДУ-220 (заводские номера 4333, 4379, 4328, 4341, 4344, 4381,
499-2, 499-1, 499-3) - 9 шт.;
2. Паспорт на трансформаторы тока ТДУ-220-110 - 9 экз.
Поверка
осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
поверке.
Основные средства поверки:
– Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-
04);
– Прибор сравнения КНТ-03 (Госреестр № 24719-03).
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов тока ТДУ-220 указаны в паспорте.
Нормативные документы, устанавливающие требования к трансформаторам тока
ТДУ-220
ГОСТ 7746ГСИ. Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
Изготовитель
ПО «Запорожтрансформатор», Украина.
Адрес: Украина, г. Запорожье, Днепропетровское шоссе, 3.
Заявитель
О
бщество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ”
(ООО "ИЦ ЭАК")
Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4.
Тел.: +7 (495) 620-08-38.
Факс: + 7 (495) 620-08-48.
E-mail:
Лист № 3
Всего листов 3
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,
метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Тел: (495) 544-00-00
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в
целях утверждения типа RA. RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии________________С.С. Голубев
М.п.«____»_____________2016 г.
