Номер госреестра:

64841-16

Наименование СИ:

Трансформаторы тока

Обозначение типа:

ТФНД

Производитель:

ПО "Электроаппарат", г.С.-Петербург

Межповерочный интервал:

4 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

на 55 шт. с зав.№ ТФНД-35М: 2816, 2784, 2864; ТФНД-110: 101, 254, 714, 786, 789, 804, 805, 807, 833, 931, 944, 952, 990, 991, 1192, 1193, 1520, 1534, 1546, 1590, 2215, 2235, 2571, 4499; ТФНД-110М: 212, 269, 270, 1029, 1028; ТФНД-110М II: 84, 88, 90, 112, 113, 116, 262, 310, 375, 418, 452, 467, 472, 474, 566, 622, 1135, 1155, 1197, 4310, 4353, 4370, 5272

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 63254

об утверждении типа средств измерений

Лист № 1

Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Трансформаторы тока ТФНД

Назначение средства измерений

Трансформаторы тока ТФНД предназначены для преобразования силы переменного тока

и передачи сигнала измерительной информации измерительным приборам, устройствам защиты

и управления в электрических установках переменного тока частотой 50 Гц.

Описание средства измерений

Принцип действия трансформаторов тока ТФНД основан на явлении электромагнитной

индукции переменного тока.

Трансформаторы тока ТФНД (далее - трансформаторы) изготовлены в период с 1955 г.

по 1989 г. Являются однофазными трансформаторами, состоящими из первичной и вторичной

обмоток, помещенных в фарфоровую покрышку, заполненную трансформаторным маслом. В

качестве маслорасширителя используется верхняя часть фарфоровой покрышки. Колебания

уровня масла контролируют с помощью маслоуказателя, установленного в верхней части

крышки. Основание трансформаторов представляет собой металлический сварной цоколь, с од-

ной стороны которого расположена клеммная коробка.

Крепление фарфоровой покрышки к основанию механическое.

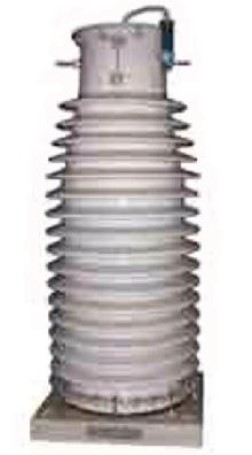

Общий вид трансформаторов тока ТФНД показан на рисунке 1.

ТФНД-35ТФНД-110

Рисунок 1 - Фотографии общего вида трансформаторов тока ТФНД

Программное обеспечение

Отсутствует.

Лист № 2

Всего листов 5

Метрологические и технические характеристики

Основные метрологические и технические характеристики трансформаторов тока

ТФНД приведены в таблице 1.

2816, 2784,

2864

I, А

измер ния

5555

воздуха, º С

Таблица 1 – Основные метрологические и технические характеристики трансформаторов

тока ТФНД

ПараметрЗначение

Тип трансформатораТФНД-35МТФНД-110ТФНД-110ТФНД-110

Номинальное напряжение, кВ 35 110 110 110

991, 804, 714,

1546, 1520,

Заводской номер944, 931, 952254, 25711534, 786, 990,

833, 805, 789,

807

Номинальный первичный ток

7575015001000

1ном.

Номинальный вторичный ток

5111

2ном.

Класс

е т

очности обмо

ок для

0,50,50,50,5

Номинальные вторичные на-

грузки обмотки для цепей из-30202020

мерения S

ном.

, В∙А

Номинальная частота f

ном.

, Гц50505050

Номинальныйкоэффициент

безопасности приборов, К

Бном

Те

пер

тураокр

ющего

от -40 до +40от -40 до +40от -40 до +40от -40 до +40

духа, %

Относительная влажность воз-

95959595

Значение

ТФНД-110ТФНД-110ТФНД-110М

110 110 110

44992235, 2215, 1590 212, 270, 269

I, А

6001000750

511

0,5

0,5100,5

302030

505050

555

от минус 40 до

от минус 40 до 40

от минус 40

40до 40

Продолжение таблицы 1

Параметр

Тип трансформатораТФНД-110

Номинальное напряжение, кВ 110

Заводской номер 1193, 1192, 101

Номинальный первичный ток

1000

1ном.

Номинальный вторичный ток

2ном.

, А

Класс точности обмоток для

измерения

Номинальные вторичные на-

грузки обмотки для цепей из-20

мерения S

ном.

, В∙А

Номинальная частота f

ном.

, Гц50

Номинальный коэффициент

безопасности приборов, К

Бном

Температура окружающегоот минус 40 до

воздуха, º С 40

Относительная влажность воз-

духа, %

959595

Лист № 3

Всего листов 5

1000

0,5

от -40 до +40

ТФНД-110М

110

1029, 1028

Значение

ТФНД-110М II ТФНД-110М II ТФНД-110М II

110 110 110

88, 84, 901155, 1197116, 113, 112

100010001000

115

0,50,50,5

203020

505050

555

от -40 до +40от -40 до +40от -40 до +40

Продолжение таблицы 1

Параметр

Тип трансформатора

Номинальное напряжение, кВ

Заводской номер

Номинальный первичный ток

1ном.

, А

Номинальный вторичный ток

2ном.

, А

Класс точности обмоток для

измерения

Номинальные вторичные на-

грузки обмотки для цепей из-

мерения S

ном.

, В∙А

Номинальная частота f

ном.

, Гц

Номинальныйкоэффициент

безопасности приборов, К

Бном

Температура окружающего

воздуха, º С

Относительная влажность воз-

духа, %

959595

310, 1135

1000

0,5

от -40 до +40

ТФНД-110М II

110

I, А

0,5

воздуха, º С

Окончание таблицы 1

ПараметрЗначение

Тип трансформатора ТФНД-110М II

Номинальное напряжение, кВ 110

5272, 472, 566, 262, 467, 418,

Заводской номер452, 474, 4310, 4353, 4370, 310,

375, 622

Номинальный первичный ток

2000

1ном.

Номинальный вторичный ток

2ном.

, А

Класс точности обмоток для

измерения

Номинальные вторичные на-

грузки обмотки для цепей из-20

мерения S

ном.

, В∙А

Номинальная частота f

ном.

, Гц50

Номинальныйкоэффициент

безопасности приборов, К

Бном

Температураокружающего

от -40 до +40

Относительная влажность воз-

духа, %

Лист № 4

Всего листов 5

Знак утверждения типа

наносят на титульный лист паспорта методом печати.

Комплектность средства измерений

В комплект поставки входят:

1. Трансформаторы тока ТФНД-35М (заводские номера: 2816, 2784, 2864) – 3 шт.;

2. Трансформаторы тока

ТФНД-110 (заводские номера 944, 931, 952, 254, 2571, 991, 804,

714, 1546, 1520, 1534, 786, 990, 833, 2235, 2215, 1590, 805, 789, 807, 1193, 1192, 101, 4499) – 24 шт.;

3. Трансформаторы тока ТФНД-110М (заводские номера: 212, 270, 269, 1029, 1028) – 5 шт.;

4. Трансформаторы тока ТФНД-110М II (заводские номера: 88, 84, 90, 1155, 1197, 116, 113,

112, 5272, 472, 566, 262, 467, 418, 452, 474, 4310, 4353, 4370, 310, 375, 622, 310, 1135) – 24 шт.;

5. Паспорт на трансформаторы тока ТФНД-35М – 3 экз.;

6. Паспорт на трансформаторы тока ТФНД-110 – 24 экз.;

7. Паспорт на трансформаторы тока ТФНД-110М – 5 экз.;

8. Паспорт на трансформаторы тока ТФНД-110М II – 24 экз.

Поверка

осуществляется по ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о

поверке.

Основные средства поверки:

– Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-

04);

– Прибор сравнения КНТ-03 (Госреестр № 24719-03).

Сведения о методиках (методах) измерений

Методы измерений с помощью трансформаторов тока ТФНД указаны в паспорте.

Нормативные документы, устанавливающие требования к трансформаторам тока

ТФНД

ГОСТ 7746 ГСИ. Трансформаторы тока. Общие технические условия.

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

Изготовитель

ПО «Электроаппарат», г. Санкт-Петербург.

Адрес: г. Санкт-Петербург, В.О., 24-я линия, 3-7.

Заявитель

Общество с ограниченной ответственностью "Инженерный центр "ЭНЕРГОАУДИТКОНТРОЛЬ”

(ООО "ИЦ ЭАК")

Адрес: 123007, Россия, Москва, ул. 1-ая Магистральная, д. 17/1, стр. 4.

Тел.: +7 (495) 620-08-38.

Факс: + 7 (495) 620-08-48.

E-mail:

eaudit@ackye.ru

http://www.ackye.ru/

Лист № 5

Всего листов 5

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,

метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский проспект, д. 31

Тел: (495) 544-00-00

Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств измерений в

целях утверждения типа RA. RU.310639 от 16.04.2015 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии________________С.С. Голубев

М.п.«____»_____________2016 г.
