Счетчики холодной воды электромагнитные iPERL, ГРСИ 64800-16
Номер госреестра:
64800-16
Наименование СИ:
Счетчики холодной воды электромагнитные
Обозначение типа:
iPERL
Производитель:
Фирма "Sensus Slovensko a.s.", Словакия
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63208
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды электромагнитные iPERL
Назначение средства измерений
Счетчики холодной воды электромагнитные iPERL (далее счетчики) предназначены
для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01, протекающей по тру-
бопроводу в прямом или обратном направлениях.
Описание средства измерений
Принцип работы счетчика основан на законе электромагнитной индукции: в электро-
проводной жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила
(ЭДС), пропорциональная скорости, следовательно, и расходу жидкости.
Сигнал электродвижущей силы преобразуется в цифровой и обрабатывается по задан-
ному алгоритму. Полученные по результатам обработки значения объема и объемного расхода
отображаются на цифровом жидкокристаллическом индикатором устройстве и передаются на
внешние устройства посредством встроенного радиомодуля, работающем на частоте 868 МГц
или 433 МГц.
Счетчики выпускаются в корпусе из композитного материала, который монтируется в
трубопровод в любом положении.
Типоразмеры счетчиков отличаются нормированными значениями объема, габаритны-
ми и присоединительными размерами и массой.

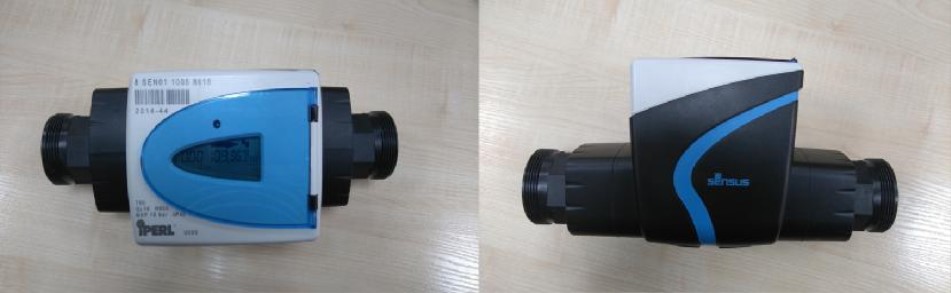

Рисунок 1 - Общий вид счетчиков холодной воды электромагнитных iPERL

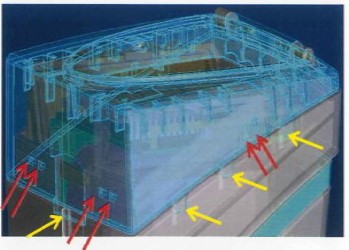

Рисунок 2 - Места пломбирования счетчиков холодной воды электромагнитных iPERL
Неразъемное одноразовое соединение
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков является метрологически значимым,
расположено на постоянном запоминающем устройстве (ПЗУ), встроенным в микроконтроллер
электронного блока преобразователя. ПО защищено от записи, чтения и модификации встроен-
ными средствами микроконтроллера. Программное обеспечение является неизменяемым и
несчитываемым.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены
в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Значения
Internal firmware
V5
FFE5
Метрологические и технические характеристики
Метрологические характеристики счетчиков приведены в таблице 2.
±5
0,001
Таблица 2
Наименование характеристики
Диаметр условного прохода, мм
Номинальный расход воды, (Q
n
) м
3
/ч
Минимальный расход воды, (Q
min
) м
3
/ч
Переходный расход воды, (Q
t
) м
3
/ч
Максимальный расход воды, (Q
max
) м
3
/ч
Порог чувствительности, м
3
/ч, не более
Значение параметра
15 20 25 32 40
1,5 2,5 3,5 6 10
0,003 0,005 0,008 0,013 0,020
0,005 0,008 0,013 0,020 0,032
3,0 5,0 7,5 12,5 20,0
0,0010,0010,0020,0020,002
G 3/4G 1G 1
1/4
G 1
1/2
G 2
Номинальный диаметр резьбового соединения на кор-
пусе счетчика, дюйм
Пределы допускаемой относительной погрешности
измерений объема: %
- в интервале диапазона объемного расхода от Q
min
(включительно) до Q
t
- в интервале диапазона объемного расхода от Q
t
(включительно) до Q
max
(включительно)
±2
от плюс 5 до плюс 50
от 0,1 до 30
1,6
999999,999
Температура окружающей среды, °С
Диапазон температур измеряемой среды, °С
Номинальное рабочее давление воды, МПа
Верхний предел показаний индикатора, м
3
Минимальная цена деления индикаторного устройства,
м
3
Срок службы батареи, лет, не менее
Срок службы счетчика, лет, не более
15
12
Знак утверждения типа
наносится на корпус счетчика фотохимическим методом или методом лазерной гравировки и на
титульный лист руководства по эксплуатации и паспорт типографским способом.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3
Наименование
Счетчик холодной воды электромагнитный iPERL
Упаковка
Паспорт
Руководство по эксплуатации
Кол.,Примечание
шт
1
1
1
** 1 шт на партию
Поверка
осуществляется по МИ 1592-2015 «ГСИ. Счетчики воды. Методика поверки».
Знак поверки наносится в паспорт или на свидетельство о поверке.
Основные средства поверки:
- рабочий эталон единиц объемного расхода и объема жидкости (воды) 2 разряда
(далее - эталон), соответствующий ГОСТ 8.142-2013 и (или) ГОСТ 8.374-2013 в диапазоне зна-
чений от порога чувствительности до 1,1 от номинального расхода поверяемого счетчика с со-
отношением пределов допускаемой относительной погрешности эталона к пределам допускае-
мой относительной погрешности поверяемого счетчика не менее 1:3.
Сведения о методиках (методах) измерений
изложены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к счетчикам холодной воды
электромагнитным iPERL
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной
питьевой воды. Технические требования.
Изготовитель
Фирма «Sensus Slovensko. a.s», Словакия
Адрес: Nam. Dr. Alberta Schweitzera 194, 91601 STARA TURA
Тел: +421-32-7753231; факс: +421-32-7764110; E-mail:
Заявитель
Общество с ограниченной ответственностью «Экспертный центр «ОСК»
Адрес: 192171, г. Санкт-Петербург, ул. Бабушкина, дом 36/1
ИНН 7811562980, Тел./факс: (812) 336-72-88; E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
