Номер госреестра:
64794-16
Наименование СИ:
Спектрофотометры
Обозначение типа:
Lambda 365
Производитель:
Фирма "PerkinElmer, Inc.", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63201
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Спектрофотометры Lambda 365
Назначение средства измерений
Спектрофотометры Lambda 365 (далее по тексту - спектрофотометры) предназначены
для измерения спектральных коэффициентов направленного пропускания (далее по тексту -
СКНП) жидкостей и твердых образцов в диапазоне длин волн от 190 до 1100 нм.
Описание средства измерений
Принцип действия спектрофотометров, относящихся к сканирующим двухлучевым
приборам, основан на измерении отношения двух световых потоков, прошедших через канал
сравнения и канал образца в кюветном отделении.
В спектрофотометрах спектральная ширина щели может изменяться: 0,5; 1,0; 2,0
и 4,0 нм. Оптическая система спектрофотометров базируется на монохроматоре с голографиче-
ской вогнутой дифракционной решеткой, имеющей 1023 линий/мм в центре.
В качестве источников излучения в спектрофотометрах используются вольфрамовая
лампа для измерений в видимой области спектра и дейтериевая лампа для УФ измерений.
В качестве фотоприемников в спектрофотометрах в каждом канале установлены фото-
диодные детекторы. Спектрофотометры могут комплектоваться большим количеством допол-
нительных аксессуаров, включая кюветы различной длины и различного объема, термостати-
руемые многокюветные держатели, держатели твердых образцов, интегрирующая сфера, мик-
ролитровые кюветы, автодозатор.
Конструктивно спектрофотометры выполнены в виде настольных приборов.

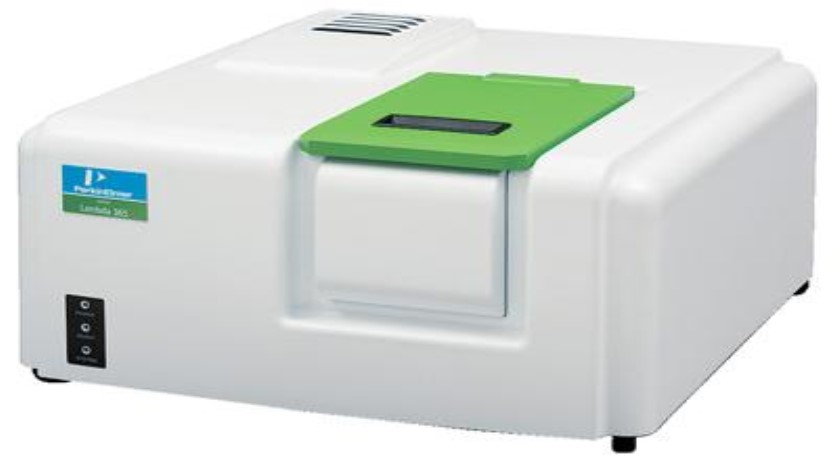

Рисунок 1 - Общий вид спектрофотометров Lambda 365 и место нанесения маркировки
Место нанесения
маркировки
Лист № 2
Всего листов 5
Рисунок 2 - Спектрофотометры Lambda 365 с указанием мест пломбирования и знака поверки
(вид сзади)
Программное обеспечение
Управление спектрофотометрами, прием и обработка данных осуществляются с помо-
щью персонального компьютера (ПК) со специализированным автономным программным
обеспечением.
Программное обеспечение разработано для конкретной измерительной задачи, осуще-
ствляет измерительные функции, функции расчета СКНП и определение оптической плотности.
Управление процессом измерения в спектрофотометрах осуществляется от внутреннего
контроллера и внешнего IBM-совместимого компьютера с помощью специального программ-
ного обеспечения UV Express для Windows XP, Windows Vista и Windows 7.
Настройка спектрофотометров, оптимизация их параметров, управление их работой,
обработка информации, печать результатов и их запоминание осуществляется посредством
специальной программы. Во всех частях программы, в которых требуется какой-либо ввод, в
память заложено необходимое установочное значение, принимаемое программой по умолчанию
и соответствующее стандартным методам измерений.
Кроме того, предусмотрены некоторые специальные прикладные методы, собранные в
папку Method: метод определения протеинов по Бредфорду, метод определения протеина по
Лоури, метод определения концентрации и чистоты нуклеиновых кислот, метод определения
концентрации протеинов и нуклеиновых кислот по Варбургу-Кристиана и по Кальба-Бернлора,
количественный анализ белков с помощью ВСА, относительное измерение поглощения на фик-
сированной длине волны и сравнение со стандартом.
В качестве выходного интерфейса используется USB.
Места пломбировки
Место нанесения
маркировки
Место нанесения знака поверки
Лист № 3
Всего листов 5
Программное обеспечение (ПО) имеет следующие идентификационные данные:
Таблица 1
Идентификационные данные (признаки) ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора ПО
Значение
UV Express
4.0 и выше
--
Программное обеспечение размещается в энергонезависимой памяти персонального
компьютера. Несанкционированный доступ к программному обеспечению исключён посредст-
вом ограничения прав учетной записи пользователя.
Параметры настройки безопасности доступны только пользователям с правами адми-
нистратора. Права администрирования присваиваются пользователям с помощью соответст-
вующих средств пакета UV Express.
Установка обновленных версий ПО допускается только представителями предприятия -
изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует «среднему» уровню защиты в соответствии с Р 50.2.077-2014
Метрологические и технические характеристики
От 2 до 92
±1
0,1
Таблица 2
Наименование характеристики
спектрофотометра
Спектральный диапазон, нм
Значение характеристи-
ки
от 190 до 1100
±
2,5
0,5; 1; 2; 4
±
0,3
От 1 до 3000
220±22
50±1
250
495×500×270
20
Точность установки длины волны, нм
Спектральная ширина щели, нм
Диапазон измерений спектрального коэффициента направленно-
го пропускания (СКНП), %
Пределы допускаемой абсолютной погрешности измерения
СКНП Т, %
Воспроизводимость установки длины волны, нм
Скорость сканирования, нм/мин
Уровень рассеянного излучения (на длинне волны 220нм для
NaJ), %, не более
Напряжение питания переменного тока, В
Частота питающей сети, Гц
Потребляемая мощность, В
×
А
Габаритные размеры, мм, не более
Масса, кг, не более
Условия эксплуатации:
-Температура окружающей среды,
о
С
-Относительная влажность, %
От 15 до 30
От 20 до 80
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и на кор-
пус прибора методом наклеивания.
Лист № 4
Всего листов 5
Комплектность средства измерений
Количество, шт
1
1
1
1
1
1
1
1
Таблица 3
Наименование
Спектрофотометр Lambda 365
Программное обеспечение UV Express на диске
Комплект соединительных кабелей
Персональный компьютер*
Комплект инструментов для юстировки
Руководство по эксплуатации
Руководство пользователя по ПО
Методика поверки
* - по требованию заказчика
Поверка
осуществляется по документу МП 016.Д4-16 «ГСИ. Спектрофотометры Lambda 365. Методика
поверки», утвержденному ФГУП «ВНИИОФИ» 28 марта 2016 г.
Основные средства поверки:
Комплект светофильтров КНС-10.5
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 260 до 2700 нм
Рабочий диапазон СКНП: от 2 до 92 %
Пределы допускаемой абсолютной погрешности измерения СКНП:
±0,25% в диапазоне СКНП от 21 до 92 % (для светофильтров 1-4 в спектральном диапа-
зоне от 400 до 850 нм);
±0,05% в диапазоне СКНП от 21 до 92 % (для светофильтров 1; 9; 10; 11; 12 в спек-
тральном диапазоне от 260 до 2700 нм);
±0,15 % в диапазоне СКНП от 2 до 20 %.
Пределы допускаемой абсолютной погрешности измерения длин волн максимумов по-
лос поглощения светофильтров ПС 7 ±0,5 нм; светофильтров НГГ ±0,15 нм.
Знак поверки наносится на корпус спектрофотометров Lambda 365 (место нанесения
указано на рисунке 2).
Сведения о методиках (методах) измерений
«Спектрофотометры Lambda 365. Руководство по эксплуатации», глава «Работа на при-
боре. Процедура».
Нормативные и технические документы, устанавливающие требования к спектрофото-
метрам Lambda 365
ГОСТ 8.557-2007 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для средств измерений спектральных, интегральных и редуциро-
ванных коэффициентов направленного пропускания и оптической плотности в диапазоне длин
волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2
до 20,0 мкм
Техническая документация фирмы PerkinElmer, Inc., США
Лист № 5
Всего листов 5
Изготовитель
Фирма PerkinElmer Inc, США
940 Winter Street Waltham, MA 02451, USA
Тел.: 781-663-6900
Факс: 203-944-4904
E-mail:
,
Заявитель
Московское представительство АО Шелтек АГ
ИНН 9909173166
Россия, 119334, Москва, ул. Косыгина, 19
Тел.: +7 (495) 935 88 88
Факс: +7 (495) 564 87 87
E-mail:
,
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
