Номер госреестра:
64792-16
Наименование СИ:
Преобразователи вторичные
Обозначение типа:
T15
Производитель:
Фирма "WIKA Alexander Wiegand SE & Co. KG", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи вторичные серии Т15
Назначение средства измерений
Преобразователи вторичные серии Т15 модификации Т15.Н и Т15.R (далее - преобразо-
ватели) предназначены для измерения и преобразования выходных электрических параметров
термопреобразователей сопротивления и потенциометров в выходной сигнал силы постоянного
тока 4-20 мА.

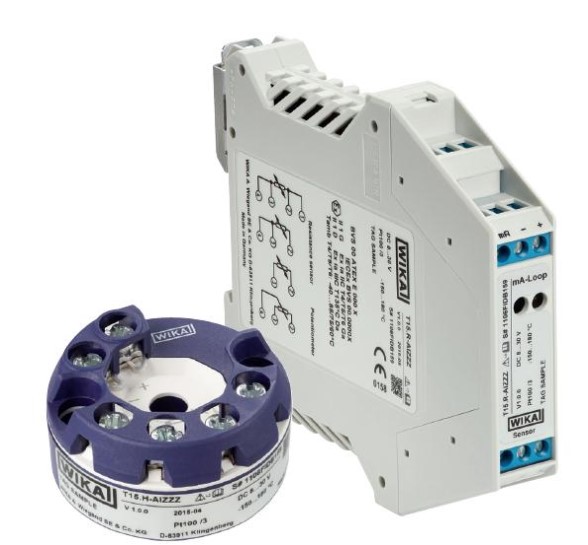

Рисунок 1 - Вид преобразователей (слева направо Т15.Н и Т15.R)
Описание средства измерений
Принцип действия преобразователей основан на преобразовании сигнала от первичных
преобразователей температуры или потенциометров. Сигнал от термопреобразователей сопро-
тивления (ТС) или потенциометров, линеаризуется, масштабируется и преобразуется в выход-
ной унифицированный сигнал силы постоянного тока, линейный по отношению к температуре,
сопротивлению первичного преобразователя температуры или сопротивлению потенциометра.
При включении напряжения питания преобразователь выполняет самотестирование. Модифи-
кации преобразователей серии Т15, выполненные в виде блоков с клеммами, различаются га-
баритными размерами, способами установки: для монтажа в соединительную головку - преоб-
разователь Т15.Н или на DIN-рейку - преобразователь Т15.R, условиями эксплуатации стан-
дартных и взрывозащищенных исполнений.
Преобразователи Т15 при помощи конфигурационного программного обеспечения
WIKAsoft-TT обеспечивают возможность конфигурации прибора, передачи, запоминания и об-
работки измерительной информации.
Маркировка взрывозащиты: 0ExiaIICT4/T5/T6; 1ExibIICT4/T5/T6; 2ExicIICT4/T5/T6;
ExnAIIT4/T5/T6; DIP A20 T
A
135 °C; DIP A21 T
A
135 °C.
Лист № 2
Всего листов 5
Программное обеспечение
Преобразователь функционирует под управлением встроенного специального программ-
ного обеспечения, которое является его неотъемлемой частью. Программное обеспечение осу-
ществляет функции сбора, хранения, обработки и представления измерительной информации.
Помимо выбора типа, диапазона измерений и контроля целостности цепи первичных
преобразователей программное обеспечение обеспечивает функцию сигнализации, демпфиро-
вания и занесения в память нескольких точек измерения.
Также в свободном доступе имеется автономное ПО WIKAsoft-TT (V1.2.0) с сайта
для персонального компьютера, которое осуществляет интерфейс пользователя,
позволяет установить диапазон измерений и тип подключенного первичного преобразователя,
отображать сообщения об ошибках, измеряемую текущую температуру в виде графика и номер
версии встроенного ПО преобразователя.
Идентификационные данные ПО приведены в таблице 1.
Тип ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Таблица 1
Идентификационные данные (признаки)Значение
встроенное
FW_T15
не ниже V1.0.1
внешнее
WIKAsoft-TT
не ниже V1.2.0
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных
изменений, соответствует уровню «средний» по Р50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических trial-
теристик.
Метрологические и технические характеристики
Основные метрологические и технические характеристики приведены в табл. 2.
от минус 200 до плюс 850
от 0 до 50
Указаны в таблице 3
Схема подключения
Измерительный ток, мА
50 для каждого провода
Таблица 2
Наименование характеристикиЗначение характеристики
МодификацииТ15.HТ15.R
Диапазон измерений и преобразования сигналов
первичных преобразователей в температурном эк-
виваленте
1)
,°С
Диапазон измерений и преобразования сигналов
при конфигурации преобразователя для работы с
потенциометром, кОм
Пределы допускаемой основной абсолютной по-
грешности, при работе с различными первичными
преобразователями
2-х, 3-х, 4-х проводная для ТС,
3-х проводная для потенциометра
0,2 для ТС;
0,1 для потенциометра
Максимальное сопротивление соединительных
проводов на входе, Ом
Унифицированный выход, мА
от 4 до 20, 2-х проводная схема
Лист № 3
Всего листов 5
Указаны в таблице 3
113,6×99×17,5
от минус 40 до плюс 85;
от минус 40 до плюс 85
Наименование характеристикиЗначение характеристики
Модификации Т15.HТ15.R
от 8 до 35
от 8 до 30
Пределы допускаемой дополнительной абсолютной
погрешности, вызванной изменением температуры
эксплуатации от 23±3 °С, на каждые 10 °С
Напряжение питания постоянного тока, В
- стандартное исполнение
- взрывозащищенное исполнение
Габаритные размеры, мм, не trial Д
× Ш × В
диаметр × В
Масса, г, не более
Условия эксплуатации:
Диапазон температуры окружающего воздуха, °С
- стандартное исполнение
44 ×22,5
45200
от минус 40
до плюс 85;от минус 40
от минус 50 до плюс 85
до плюс 105
от минус 40 до плюс 100
от 5 до 95
- взрывозащищенное исполнение для применения в
зонах, опасных по воспламенению газов
- взрывозащищенное исполнение для применения в
зонах, опасных по воспламенению пыли
Относительная влажность окружающего воздуха, %
Условия транспортирования и хранения:
Диапазон температуры окружающего воздуха, °С
Диапазон относительной влажности окружающего
воздуха, %
Наработка на метрологический отказ, ч
от 5 до 95
70 000
Средний срок службы, лет10
Примечание:
1) Указан максимальный диапазон измерений преобразователем, требуемый выбирается при
заказе. Базовая конфигурация: первичный преобразователь Pt100, диапазон измерений от 0 до
150 °С, 3-х проводная схема подключения.
Диапазоны
измерений
±(0,001·|Т- T|) °С10 °C
Таблица 3 - Диапазон измерений и погрешность преобразования Т15 при работе с различными
первичными преобразователями
Пределы допускаемой до-
Пределы допускаемойполнительной абсолютнойМинимальная
основной абсолютной погрешности, вызванной из- ширина
погрешностименением температурыдиапазона
от 23±3 °С, на каждые 10 °С
Термопреобразователи сопротивления Pt100, Pt1000 (α=0,00385)
±0,2 °С для ширины диапазона
от минус 200от 10 до 200 °С;
до плюс 850 °C ±(0,001·|Т
max
- T
min
|) °С
maxmin
дляшириныдиапазонаболее 200 °C
Потенциометр
от 0 - 50 кОм±(0,01·R)±(0,001·|R
max
- R
min
|)1 кОм
Примечание: Погрешность нормируется без учета погрешности первичного преобразователя.
Т
max
и T
min
- верхний и нижний пределы установленного диапазона измерений температуры,
R
max
и R
min
- верхний и нижний пределы установленного диапазона измерений сопротивления
Лист № 4
Всего листов 5
Знак утверждения типа
наносят на титульные листы руководства по эксплуатации и паспорта типографическим
способом.
Комплектность средства измерений
РЭ
Паспорт
ПС
Методика поверки
МП 2411-0131-2016
Обозначение
Т15.Н (Т15.R)
Таблица 4
Наименование
Преобразователь
Руководство по
эксплуатации
Количество
1 шт.
1 экз. (на партию одинаковых
преобразователей при поставке в один адрес)
1 экз. (на партию одинаковых
преобразователей при поставке в один адрес)
1 экз. (на партию одинаковых
преобразователей при поставке в один адрес)
Поверка
осуществляется по документу МП 2411- 0131-2016 «Преобразователи вторичные серии Т15.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 мая 2016 г.
Эталоны, применяемые при поверке:
- Многофункциональный калибратор TRX-IIR в режиме измерения силы постоянного тока
от 0 до 52 мА, погрешность ±(0,01% от показаний +0,01% от диапазона), в режиме воспроизве-
дения сигналов термопреобразователей сопротивления, диапазон от минус 200 до плюс 850 °С,
погрешность ±(0,005% от показаний + 0,02% от диапазона), регистрационный номер 42789-09;
- магазин электрического сопротивления Р 4831, диапазон от 0 до 10
5
Ом, класс точности
0,02 .
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Преобразователь вторичный серии Т15».
Нормативные и технические документы, устанавливающие требования к преобразовате-
лям вторичным серии Т15
1 ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры;
2 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия;
3 Техническая документация фирмы «WIKA Alexander Wiegand SE & Co. KG»,
Германия.
Изготовитель
Фирма «WIKA Alexander Wiegand SE & Co. KG», Германия
Адрес: Alexander-Wiegand-Straße 30, 63911, Klingenberg/Germany
Телефон(+49) 9372/132-0, Факс: (+49) 9372/132-406
Заявитель
АО «ВИКА МЕРА», г. Москва
ИНН 7729346754
Адрес: 127015, г. Москва, ул. Вятская, д. 27, стр. 17
Телефон (495) 648-01-80; Факс: (495) 648-01-81/82
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
