Счетчики жидкости камерные лопастные Smith Meter, ГРСИ 64790-16
Номер госреестра:
64790-16
Наименование СИ:
Счетчики жидкости камерные лопастные
Обозначение типа:
Smith Meter
Производитель:
Фирма "FMC Technologies Measurement Solutions Inc.", США; Фирма "Smith Meter GmbH and F.A. Sening GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63196
об утверждении типа средств измерений
Лист № 1
Всего листов 17
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1054 от 24.05.2017 г.)
Счетчики жидкости камерные лопастные Smith Meter
Назначение средства измерений
Счетчики жидкости камерные лопастные Smith Meter предназначены для измерений
объема жидкостей.
Описание средства измерений
Принцип действия счетчиков жидкости камерных лопастных Smith Meter основан на
измерении количества оборотов ротора, вращающегося под действием потока жидкости.
Количество оборотов ротора пропорционально объёму жидкости, прошедшему через счетчик.
Конструктивно счетчики жидкости камерные лопастные Smith Meter состоят из
первичного преобразователя расхода, механического отсчетного устройства или преобразователя
импульсов. Ротор состоит из четырех лопастей, которые образуют четыре измерительные
камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода
возникает разность давлений на его входе и выходе, под действием которого ротор совершает
вращательное движение, а жидкость при этом последовательно вытесняется из измерительной
камеры. Вращение ротора передается через редуктор на механическое отсчетное устройство
или посредством преобразователя импульсов преобразуется в электрический импульсный сигнал.
В зависимости от номинального диаметра, диапазона объемного расхода счетчики
жидкости камерные лопастные Smith Meter выпускаются в 20 исполнениях: С2, Е3, F4, G6, H8,
JA10, JB10, K12, M16, SF-60-DI, ST-40-DI, ST-75-DI, ST-75-SS, ST-160-DI, T-11, T-20, T-40,
PRIME 4, GMVZ 1004 и GMVT 805. В зависимости от конструкции первичного преобразователя
расхода счетчики жидкости камерные лопастные Smith Meter бывают двух типов: прямоточные
(тип S) и угловые (тип А). В зависимости от максимального давления измеряемой среды
счетчики жидкости камерные лопастные Smith Meter могут выпускаться следующих моделей:
А1, А3, S1, S3, S5, S6, S7 и S8.
Общий вид счетчиков жидкости камерных лопастных Smith Meter представлен
на рисунках 1-16.

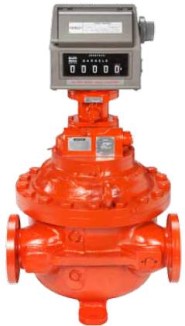

Рисунок 1 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения С2

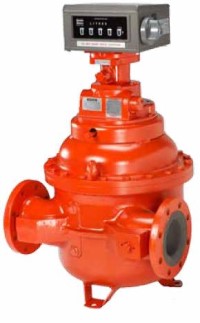

Рисунок 2 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения Е3
Лист № 2
Всего листов 17

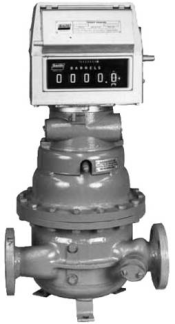

Рисунок 3 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения F4

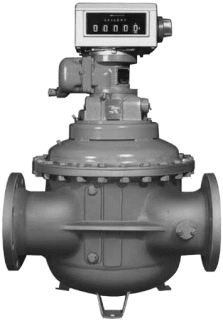

Рисунок 5 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения H8

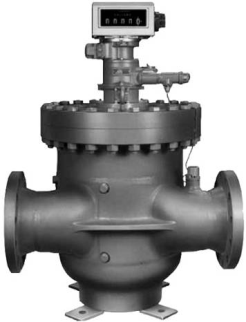

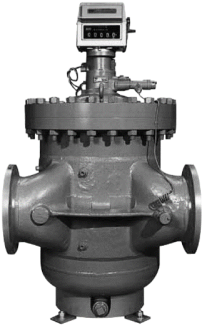

Рисунок 7 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения K12
Рисунок 4 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения G6
Рисунок 6 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнений JA10 и JB10

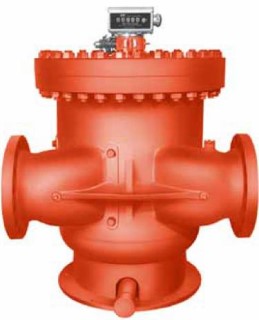

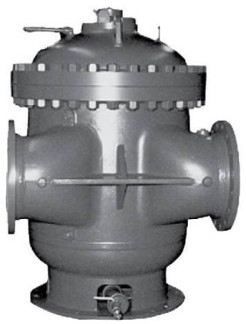

Рисунок 8 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения M16
Лист № 3
Всего листов 17
Рисунок 10 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнения ST-40-DI

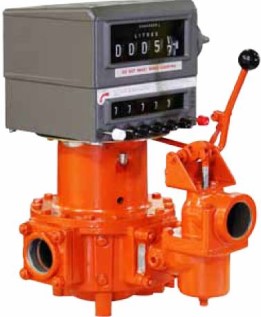

Рисунок 9 - Общий вид счетчиков жидкости
камерных лопастных Smith Meter
исполнения SF-60-DI

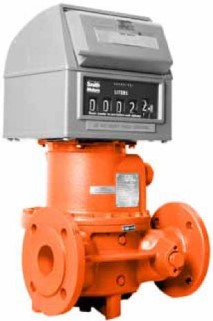

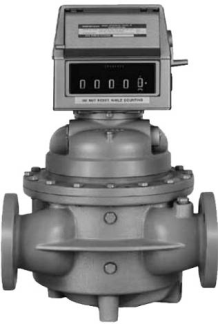

Рисунок 11 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнений ST-75-DI, ST-75-SS и ST-160-DI
Рисунок 13 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнений T-20, Т-40

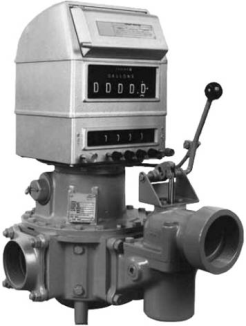

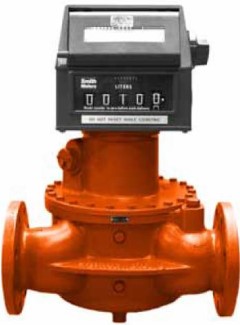

Рисунок 12 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнения T-11

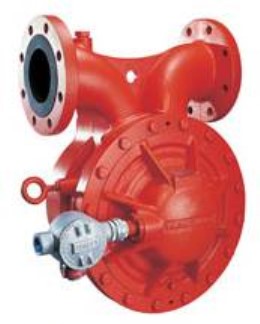

Рисунок 14 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнения PRIME 4
Лист № 4
Всего листов 17

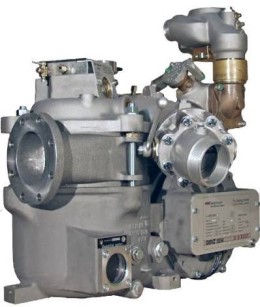

Рисунок 15 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнения GMVZ 1004

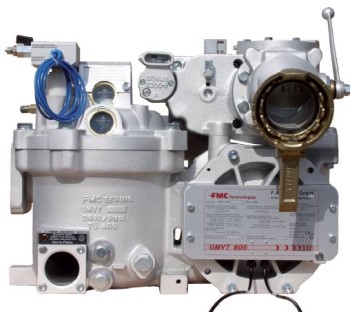

Рисунок 16 - Общий вид счетчиков
жидкости камерных лопастных Smith Meter
исполнения GMVT 805
Пломбирование счетчиков жидкости камерных лопастных Smith Meter осуществляется
с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки
давлением на пломбу. Места пломбирования счетчиков жидкости камерных лопастных Smith
Meter приведены на рисунке 17.
Рисунок 17 - Места пломбирования счетчиков жидкости камерных лопастных Smith Meter
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
лопастных
9,00
5,70
2,28
0,60
0,12
0,03
±0,25±0,5±0,25
±0,5
Таблица 1 - Метрологические характеристики счетчиков жидкости камерных
Smith Meter исполнений С2 и Е3
Наименование характеристики
C2
Значение
Е3
Наибольший объемный расход, м
3
/ч 28,5 96
Наименьшийобъемныйрасход в
зависимостиотдинамической
вязкости измеряемой среды, м
3
/ч:
-
0,5 мПа·с5,703,903,0018,1811,4
-
1 мПа·с3,422,281,8011,407,92
-
5 мПа·с1,38 0,90,66 4,503,42
-
20 мПа·с0,360,240,18 1,140,90
-
100 мПа·с0,060,0450,0360,240,18
-
400 мПа·с 0,0180,012 0,01020,06 0,048
Пределы допускаемой относительной ±0,15;±0,15;
погрешности, %±0,1
*
±0,1
*
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Лист № 5
Всего листов 17
±0,25±0,5±0,25±0,5
Таблица 2 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений F4 и G6
Наименование характеристики
F4
Значение
G6
Наибольший объемный расход, м
3
/ч135225
Наименьшийобъемныйрасход в
зависимости от динамической вязкости
измеряемой среды, м
3
/ч:
-
0,5 мПа·с22,5017,0411,436,3627,3018,18
-
1 мПа·с13,6210,206,8422,6817,0411,40
-
5 мПа·с 5,70 4,082,70 9,12 6,84 4,56
-
20 мПа·с 1,38 0,900,66 1,80 1,38 0,90
-
100 мПа·с0,2850,228 0,1350,3180,2280,159
-
400 мПа·с0,06840,0570,03420,1590,1140,0798
Пределы допускаемой относительной ±0,15;±0,15;
погрешности, %±0,1
*
±0,1
*
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
±0,25±0,5±0,25±0,5
Таблица 3 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений H8 и JA10
Наименование характеристики
H8
Значение
JA10
Наибольший объемный расход, м
3
/ч 365 550
Наименьшийобъемныйрасход в
зависимостиотдинамической
вязкости измеряемой среды, м
3
/ч:
-
1 мПа·с
413120564128
-
5 мПа·с
1612 8,0221711
-
20 мПа·с
4,5 3,4 2,0 6,0 4,5 3,0
-
100 мПа·с
0,9 0,7 0,5 1,4 1,1 0,7
-
200 мПа·с
0,7 0,5 0,4
-
400 мПа·с
0,20 0,20 0,10
Пределы допускаемой относительной ±0,15; ±0,15;
погрешности, % ±0,1
*
±0,1
*
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
±0,25±0,5±0,25±0,5
Таблица 4 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений JB10 и K12
Наименование характеристики
JB10
Значение
K12
Наибольший объемный расход, м
3
/ч 740 1140
Наименьшийобъемныйрасход в
зависимостиотдинамической
вязкости измеряемой среды, м
3
/ч:
-
1 мПа·с
7452351038052
-
5 мПа·с
292114 413221
-
20 мПа·с
7,0 5,5 3,6 10 8,0 5,0
-
100 мПа·с
2,0 1,5 1,0 2,5 1,9 1,3
-
200 мПа·с
0,9 0,7 0,5 1,3 0,9 0,6
Пределы допускаемой относительной ±0,15; ±0,15;
погрешности, %±0,1
*
±0,1
*
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Лист № 6
Всего листов 17
±0,1
*
Таблица 5 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнения M16
Наименование характеристикиЗначение
Наибольший объемный расход, м
3
/ч 2000
Наименьший объемный расход в зависимости от динамической
вязкости измеряемой среды, м
3
/ч:
-
1 мПа·с
222167111
-
5 мПа·с
89 67 45
-
20 мПа·с
22 17 11
-
100 мПа·с
6 4 3
-
200 мПа·с
2,9 2,2 1,6
Пределы допускаемой относительной погрешности, % ±0,15;
±0,25
±0,5
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
±0,15;±0,15;±0,25;
±0,1
*
Таблица 6 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений SF-60-DI и ST-40-DI
Наименование характеристики
SF-60-DI
Значение
ST-40-DI
Наибольший объемный расход, м
3
/ч 135 19,2
Наименьшийобъемныйрасход в
зависимостиотдинамической
вязкости измеряемой среды, м
3
/ч:
-
0,5 мПа·с
22,5017,1011,403,392,251,71
-
1 мПа·с
13,62 10,2 6,842,251,711,14
-
5 мПа·с
5,70 4,08 2,700,900,660,45
-
20 мПа·с
1,38 0,90 0,66 0,228 0,174 0,114
-
100 мПа·с
0,2850,2280,135 0,045 0,036 0,024
-
400 мПа·с
0,06840,057 0,0342 0,0114 0,009 0,006
Пределы допускаемой относительной ±0,15;
погрешности, %
±0,1
*
±0,25±0,5
±0,5;±0,25±0,5
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Таблица 7 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений ST-75-DI и ST-75-SS
Наименование характеристики
ST-75-DI
Значение
ST-75-SS
Наибольший объемный расход, м
3
/ч 45 72
Наименьшийобъемныйрасход в
зависимости от динамической вязкости
измеряемой среды, м
3
/ч:
-
0,5 мПа·с
9,006,784,59,006,784,50
-
1 мПа·с
5,704,08 2,705,704,082,70
-
5 мПа·с
2,281,80 1,142,281,801,14
-
20 мПа·с
0,57 0,456 0,270,57 0,4560,27
-
100 мПа·с
0,1140,09 0,054 0,1140,09 0,054
-
400 мПа·с
0,027 0,0228 0,0132 0,027 0,0228 0,0132
Пределы допускаемой относительной ±0,15; ±0,15; ±0,25; ±0,15; ±0,15; ±0,25;
погрешности, % ±0,1
*
±0,25 ±0,5 ±0,1
*
±0,25±0,5
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
Лист № 7
Всего листов 17
±0,25±0,5±0,15
Таблица 8 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений ST-160-DI и T-11
Наименование характеристики
ST-160-DI
Значение
T-11
Наибольший объемный расход, м
3
/ч 72 18
Наименьшийобъемныйрасход в
зависимости от динамической вязкости
измеряемой среды, м
3
/ч:
-
0,5 мПа·с
11,409,005,706,784,53,42
-
1 мПа·с
6,784,983,424,50 3,422,28
-
5 мПа·с
2,702,041,381,80 1,320,90
-
20 мПа·с
0,678 0,498 0,342 0,456 0,342 0,228
-
100 мПа·с
0,138 0,102 0,0660,09 0,066 0,048
-
400 мПа·с
0,0342 0,0252 0,018 0,0228 0,018 0,0114
Пределы допускаемой относительной ±0,15 ±0,15; ±0,25;
погрешности, %±0,1
*
±0,25±0,5
*
Специальное исполнение по заказу с диапазоном объемного расхода 5:1.
погрешн ти, %
Таблица 9 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений T-20 и Т-40
Наименование характеристики
T-20
Значение
T-40
Наибольший объемный расход, м
3
/ч4590
Наименьшийобъемныйрасход в
зависимости от динамической вязкости
измеряемой среды, м
3
/ч:
-
0,5 мПа·с9,006,784,5018,1811,49,00
-
1 мПа·с5,704,082,7011,407,925,70
-
5 мПа·с2,281,801,14 4,503,422,28
-
20 мПа·с0,57 0,4560,27 1,140,900,60
-
100 мПа·с 0,1140,09 0,054 0,240,180,12
-
400 мПа·с0,0270,02280,01320,060,0480,03
Пределы
ос
допускаемой относительной
±0,15 ±0,25 ±0,5 ±0,15
±0,15; ±0,25;
±0,25±0,5
Таблица 10 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнения PRIME 4
Наименование характеристикиЗначение
Наибольший объемный расход номинальный, м
3
/ч171
Наибольший объемный расход расширенный, м
3
/ч204
Наименьший объемный расход, м
3
/ч17,1
Пределы допускаемой относительной погрешности, %:
-
в номинальном диапазоне расходов±0,15
-
в расширенном диапазоне расходов±0,25
Таблица 11 - Метрологические характеристики счетчиков жидкости камерных лопастных Smith
Meter исполнений GMVZ 1004 и GMVT 805
Наименование характеристики
GMVZ 1004
Значение
GMVT 805
Наибольший объемный расход, м
3
/ч6048
Наименьший объемный расход, м
3
/ч 6 2,4
Пределыдопускаемойотносительной
погрешности, %
±0,15±0,15
Лист № 8
Всего листов 17
Таблица 12 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения С2
Наименование характеристикиЗначение
МодельS1S3S5S6S7
Номинальный диаметр DN 50
Измеряемая среданефть; нефтепродукты
Наибольшая динамическая вязкость
измеряемой среды, мПа·с
400
10341965
*
20685102
*
10204
*
от -29 до +70
Наибольшеерабочеедавление
измеряемой среды, кПа
Диапазон температуры измеряемой
среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
340 40
356 356
639 711
43 50
340 375 385
371 457 476
711 772 787
52 77 116
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Значение
Таблица 13 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения E3
Наименование
характеристики
МодельA1A3S1S3S5S6S7S8
Номинальный диаметр DN 80
Измеряемая среданефть; нефтепродукты
400
10341965
*
2068
5102
*
10204
*
15306
*
от -29 до +70
Наибольшая
динамическаявязкость
измеряемой среды, мПа·с
Наибольшеерабочее
давлениеизмеряемой10341965
*
среды, кПа
Диапазонтемпературы
измеряемой среды, °С
Габаритные размеры, мм,
не более
- длина470470
- ширина470470
- высота779811
451451451
470470495
779811811
475492711
584592691
874894894
Масса, кг, не более120122120122129197299573
Лист № 9
Всего листов 17
Значение
Наименование
характеристики
Модель
A1A3S1S3S5S6S7S8
Условия эксплуатации:
- температура
окружающей среды, °С
- относительная
влажность, %
- атмосферное давление,
кПа
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Средний срок службы,
лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 14 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения F4
Наименование характеристикиЗначение
МодельS1S3S5S6S7S8
Номинальный диаметр DN 100
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическая вязкость
измеряемой среды, мПа·с
400
10341965
*
20685102
*
10204
*
15306
*
от -29 до +70
Наибольшеерабочеедавление
измеряемой среды, кПа
Диапазонтемпературыизмеряемой
среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
508508
508508
833866
536632
536632
866889
676726
676726
945 1181
Масса, кг, не более134136154245376942
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 15 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения G6
Наименование характеристикиЗначение
МодельS3S5S6S7S8
Номинальный диаметр DN 150
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическая вязкость
измеряемой среды, мПа·с
400
Наибольшеерабочее
измеряемой среды, кПа
давление
1965
*
2068
*
5102
*
10204
*
15307
*
Диапазонтемпературыизмеряемой
среды, °С
от -29 до+70
Лист № 10
Всего листов 17
Значение
S3S5S6S7S8
Наименование характеристики
Модель
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
584610734785914
584610734785914
925925991 1024 1245
197220433592 1273
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 16 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения H8
Наименование характеристикиЗначение
МодельS1S3S5S6S7S8
Номинальный диаметр DN 200
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическаявязкость
измеряемой среды, мПа·с
400
10341965
*
20685102
*
10204
*
15306
*
от -29 до +70
Наибольшеерабочеедавление
измеряемой среды, кПа
Диапазонтемпературыизмеряемой
среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
711711
711711
988 1023
732 851
732 851
1023 1094
909 1023
909 1023
1132 1343
Масса, кг, не более855860875145017902059
от -29 до +58
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 17 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения JA10
Наименование характеристикиЗначение
МодельS3S5S6S7S8
Номинальный диаметр DN 250
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическаявязкость
измеряемой среды, мПа·с
200
давление
1765
*
20685102
*
10204
*
15306
*
измеряемой
Наибольшеерабочее
измеряемой среды, кПа
Диапазон температуры
среды, °С
от -29 до +70
Лист № 11
Всего листов 17
S3S5
Значение
S6S7S8
Наименование характеристики
Модель
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
838 859
838 859
1270 1270
941 1002
104111251590
104111251590
129013311638
117317994337
от -29 до +58
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 18 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения JB10
Наименование характеристикиЗначение
МодельS3S5S6S7S8
Номинальный диаметр DN 250
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическаявязкость
измеряемой среды, мПа·с
200
1965
*
2068
5102
*
10204
*
15306
*
от -29 до +70
Наибольшеерабочеедавление
измеряемой среды, кПа
Диапазонтемпературыизмеряемой
среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
838 859
838 859
1270 1270
952 1014
104111251590
104111251590
129013311638
118418114353
от -29 до +52
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 19 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения K12
Наименование характеристикиЗначение
МодельS3S5S6S7
Номинальный диаметр DN 300
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическаявязкость
измеряемой среды, мПа·с
200
давление
1896
*
2068
*
4964
*
9929
*
измеряемой
Наибольшеерабочее
измеряемой среды, кПа
Диапазон температуры
среды, °С
от -29 до +70
Лист № 12
Всего листов 17
Значение
S3S5S6S7
Наименование характеристики
Модель
Габаритные размеры, мм, не более
- длина
- ширина
- высота
965 986 1176 1240
965 986 1176 1240
1531 1531 1595 1691
Масса, кг, не более1372158821914828
от -29 до +52
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 20 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения M16
Наименование характеристикиЗначение
МодельS3S5S6
Номинальный диаметр DN 400
Измеряемая среданефть; нефтепродукты
Наибольшаядинамическаявязкость
измеряемой среды, мПа·с
200
1965
*
20685102
*
от -29 до +70
Наибольшее рабочее давление измеряемой
среды, кПа
Диапазон
температуры
измеряемой среды,
°С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
116811681194
116811681194
182318231823
292733304320
от -29 до +46
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
*
При температуре измеряемой среды 38 °С.
Таблица 21 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений SF-60-DI и ST-40-DI
Наименование характеристики
SF-60-DI
Значение
ST-40-DI
Номинальный диаметр DN 100DN 50
Измеряемая среда нефть; нефтепродукты
Наибольшаядинамическаявязкостьизмеряемой
среды, мПа·с
400
1600
Наибольшее рабочее давление измеряемой среды,
кПа
Диапазон температуры измеряемой среды, °С
от -29 до +70
Лист № 13
Всего листов 17
Наименование характеристики
Значение
SF-60-DIST-40-DI
Габаритные размеры, мм, не более
- длина
- ширина
- высота
500315
500315
782612
Масса, кг, не более10929
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Таблица 22 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений ST-75-DI и ST-75-SS
Наименование характеристики
ST-75-DI
Значение
ST-75-SS
Номинальный диаметр DN 65DN 65
Измеряемая среда нефть; нефтепродукты
Наибольшая динамическая вязкость измеряемой среды,
мПа·с
400
1600
от -29 до +70
Наибольшее рабочее давление измеряемой среды, кПа
Диапазон температуры измеряемой среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
400 400
400 400
626 658
38 34
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
З
Таблица 23 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений ST-160-DI и T-11
Наименование характеристики
ST-160-DI
начение
T-11
Номинальный диаметр DN 80 DN 50
Измеряемая среда нефть; нефтепродукты
400
1965 1034
от -29 до +70
Наибольшая динамическая вязкость измеряемой среды,
мПа·с
Наибольшее рабочее давление измеряемой среды, кПа
Диапазон температуры измеряемой среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
353401
400284
659612
Масса, кг, не более5626
Лист № 14
Всего листов 17
Наименование характеристики
Значение
ST-160-DIT-11
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Таблица 24 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений T-20 и Т-40
Наименование характеристики
T-20
Значение
T-40
Номинальный диаметр DN 80 DN 100
Измеряемая среда нефть; нефтепродукты
400
1034 517
от -29 до +70
Наибольшая динамическая вязкость измеряемой среды,
мПа·с
Наибольшее рабочее давление измеряемой среды, кПа
Диапазон температуры измеряемой среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
513 384
330 384
640 472
38 50
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Таблица 25 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнения PRIME 4
Наименование характеристикиЗначение
1 2
Номинальный диаметрDN 100
Измеряемая среда нефтепродукты
Перепад давления при максимальном расходе, кПа, не более 25
100
2500
от -29 до +70
341
656
583
140
Наибольшая динамическая вязкость измеряемой среды, мПа·с
Наибольшее рабочее давление измеряемой среды, кПа
Диапазон температуры измеряемой среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без
конденсации влаги
от 84,0 до 106,7
15
Лист № 15
Всего листов 17
Зн
Таблица 26 - Основные технические характеристики счетчиков жидкости камерных лопастных
Smith Meter исполнений GMVZ 1004 и GMVT 805
Наименование характеристики
GMVZ 1004
ачение
GMVT 805
Номинальный диаметр DN 100DN 80
Измеряемая среда нефтепродукты
Наибольшая динамическая вязкость измеряемой среды,
мПа·с
20
10001000
от -10 до +50
Наибольшее рабочее давление измеряемой среды, кПа
Диапазон температуры измеряемой среды, °С
Габаритные размеры, мм, не более
- длина
- ширина
- высота
Масса, кг, не более
530 400
650 590
565 552
88 76
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %
- атмосферное давление, кПа
Средний срок службы, лет, не менее
от -29 до +65
от 5 до 95, без конденсации влаги
от 84,0 до 106,7
15
Знак утверждения типа
наносится на маркировочную таблицу, закрепленную на корпусе счетчика жидкости камерного
лопастного Smith Meter, в виде наклейки и на титульный лист паспорта по центру
типографским способом.
Комплектность средства измерений
-
1 шт.
1 экз.
Таблица 27 - Комплектность счетчиков жидкости камерных лопастных Smith Meter
Обозначение
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт..
1 шт.
1 экз.
1 экз.
Наименование
Счетчик жидкости камерный лопастной Smith Meter
(модель по заказу)
Механическое или электронное счетное устройство
*
Преобразователь импульсов
*
Защитный фильтр
*
Механический клапан-отсекатель
*
Гидравлический клапан-отсекатель
*
Воздух-газо-отделитель/Экстрактор газа
*
Руководство по эксплуатации
Паспорт
Методика поверки
*
-
-
-
-
-
-
-
-
МИ 3380-2012 и
(или) ГОСТ 8.451-81
*
По заказу.
Поверка
осуществляетсяподокументамМИ3380-2012«ГСИ.Преобразователиобъемного
расхода. Методика поверки на месте эксплуатации поверочной установкой», утвержденному
ФГУП «ВНИИР» 10 сентября 2012 г. или ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные.
Методы и средства поверки».
Лист № 16
Всего листов 17
Основные средства поверки:
-
рабочий эталон 1-го или 2-го разряда по ГОСТ 8.142-2013 (установка трубопоршневая
поверочная или компакт-прувер в стационарном или мобильном исполнении) с диапазоном
измерений объемного расхода, соответствующего диапазону измерений объемного расхода
счетчиков жидкости камерных лопастных Smith Meter;
-
рабочий эталон 1-го или 2-го разряда по ГОСТ 8.510-2002 диапазоном измерений
объемного расхода, соответствующего диапазону измерений объемного расхода счетчиков
жидкости камерных лопастных Smith Meter.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика жидкости камерного
лопастного Smith Meter, а также на пломбы, установленные в соответствии с рисунком 17.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
жидкости камерным лопастным Smith Meter
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений
массового и объемного расхода (массы и объема) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Техническая документация фирм FMC Technologies Measurement Solutions Inc. и Smith
Meter GmbH and F.A. Sening GmbH
Изготовители
FMC Technologies Measurement Solutions Inc., США
Адрес: 1602 Wagner Avenue, Erie, Pennsylvania 16510 USA
Телефон: 1(814)898-5000
Факс: 1(814)899-8927
Smith Meter GmbH and F.A. Sening GmbH, Германия
Адрес: Regentstrasse 1, 25474, Ellerbek, Germany
Телефон: 494101304-0
Факс: 494101304133
Заявитель
Общество с ограниченной ответственностью «Нефтеконсалт» (ООО «Нефтеконсалт»)
ИНН 7723780644
Адрес: 109044, г. Москва, ул. Крутицкий Вал, д. 3
Телефон: (495) 974-68-84
Факс: (495) 974-68-85
Web-сайт:
E-mail:
Лист № 17
Всего листов 17
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: Россия, Республика Татарстан, 420088 г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 20572-00 | Счетчики электрические активной энергии трехфазные индукционные | СА4-И78 | ОАО "ПО Элтехника", г.С.-Петербург | 6 лет | Перейти |
| 3971-74 | Счетчики электрические тарифные | ДHtt-3, ДHtt-4, ДHt-3, ДHt-4 | Фирма "Ganz Meter Company", Венгрия | Нет данных | Перейти |
| 24898-03 | Счетчики электрической энергии однофазные статические | СЭОС-1Ш | ОАО "Изумруд", г.Владивосток | 16 лет | Перейти |
| 16604-98 | Расходомеры-счетчики турбинные | РСТ | ОАО "Арзамасский приборостроительный завод", г.Арзамас | 3 года - при работе на неагрессивных жидкостях; 6 мес. - на агрессивных | Перейти |
| 49360-12 | Счетчики газа объемные диафрагменные | NPM (G1,6; G2,5; G4) | АО "Газдевайс", пос.совхоза им.Ленина | 10 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
