Комплексы программно-аппаратные МАТРИКС: Энергоресурсы, ГРСИ 64789-16
Номер госреестра:
64789-16
Наименование СИ:
Комплексы программно-аппаратные
Обозначение типа:
МАТРИКС: Энергоресурсы
Производитель:
ООО "Матрикс АйТи", г.Уфа
Межповерочный интервал:
3 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63195
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-аппаратные «МАТРИКС: Энергоресурсы»
Назначение средства измерений
Комплексы программно-аппаратные «МАТРИКС: Энергоресурсы» (далее - ПАК)
предназначены для измерения силы постоянного тока с последующем преобразованием
измеренных величин в поименнованые значения расхода тепла, электрической энергии, воды,
природного и попутного газа.
Комплексы применяются в системах автоматизированной передачи измеренных
показаний с узлов учёта энергоносителей.
Описание средства измерений
ПАКпредставляетсобойкомплекспрограммно-аппаратныхсредствиимеет
трехуровневую структуру. Верхний и средний уровень ПАК - это взаимосвязанный комплекс
серверных программных средств, в том числе - сервера опроса, хранения, Web-сервера, сервера
телеметрии, сервера баз данных и т.д. Нижний уровень обеспечивает работу с приборами учета
энергоресурсов, с датчиками телеметрии, с каналами передачи данных.
Состав используемых программных средств и оборудования, количество каналов,
средств передачи данных, географическое распределение компонентов системы определяется
проектом.
Верхний уровень. Клиентские приложения, обеспечивающие непосредственный доступ
пользователей к возможностям ПАК, представлены в виде Web-клиентов. ПАК обеспечен
средством разграничения доступа. В зависимости от уровня доступа к системе, пользователь
может работать с той или иной группой объектов, функционалом и т.д.
Средний уровень. Приложения (сервера), обеспечивающие сбор данных, хранение,
обработку событий телеметрии. На этом уровне также находятся программные средства,
работающие с верхним уровнем ПАК, обеспечивающие взаимодействие с другими
программными комплексами.
Нижний уровень. Оборудование (контроллеры телеметрии) и программное обеспечение,
необходимое для организации доступа к первичным датчикам: приборам учета и датчикам
телеметрии. В зависимости от поставленной проектом задачи, нижний уровень отвечает на
запросы, поступающие от среднего уровня ПАК. Также в случаях необходимости, таких как
получение информации с датчиков пожара, вскрытие, затопление, воздействие на прибор учета
ХВС, ГВС магнитом, и так далее, нижний уровень инициирует начало обмена данными с
верхним уровнем.
В качестве первичных датчиков для ПАК могут использоваться: счётчики активной и
реактивной электроэнергии; теплосчетчики; комплексы измерительные; приборы вторичных
теплоэнергоконтроллеров; измерительные комплексы расхода и объема газа; электронные
корректоры объема газа; счетчики расхода и количества жидкости (холодной и горячей воды),
имеющие один из видов цифрового интерфейса:
- RS485,
- RS232,
- CAN,
- M-BUS
и/или датчики, имеющие на выходе:
- промышленный сигнал 4-20 мА.
Лист № 2
Всего листов 4

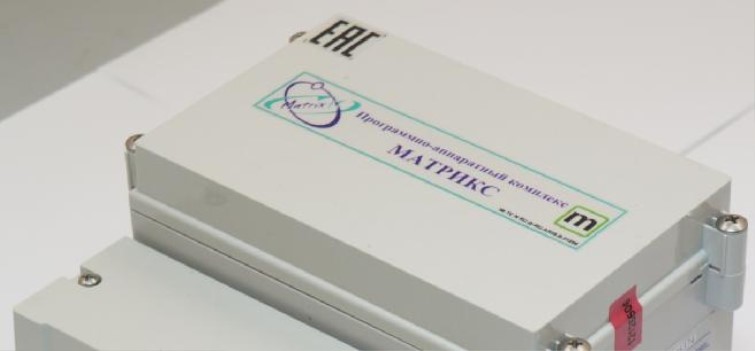

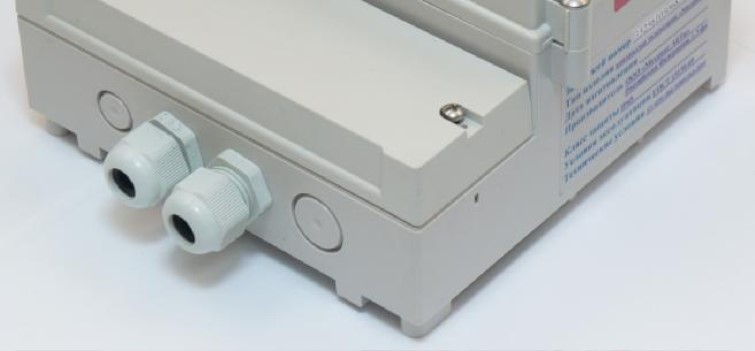

Внешний вид комплексов и место пломбирования представлены на Рисунке 1.
Рисунок 1 - Общий вид комплексов и место пломбирования
Программное обеспечение
Программное обеспечение обеспечивает сбор данных с приборов учета и других
первичных датчиков и предоставляет доступ пользователей и смежных систем к возможностям
ПАК.
Идентификационные данные ПО программно-аппаратного комплекса «Матрикс:
Энергоресурсы» представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО комплекса программно-аппаратного «МАТРИКС:
Энергоресурсы»
Наименование ПОПрограммный комплекс «Матрикс: энергоресурсы»
Номер версии ПО 3.0.0
Цифровой индефикатор ПО-
Уровень защиты ПО соответствует уровню «Высокий» по Р 50.2.077-2014.
Место пломбирования
Лист № 3
Всего листов 4
Метрологические и технические характеристики
±1,0
±1,0
Таблица 2 - Основные метрологические и технические характеристики ПАК
Значение характеристики
4 - 20
167
´
162
´
93
2,5
20±5
от 30 до 80
от 84 до 106
Наименование характеристики
Диапазон измерений входных токовых сигналов, мА
Пределы допускаемой основной относительной погрешности
измерений силы постоянного тока, %
Пределы допускаемой дополнительной относительной
погрешности измерений силы постоянного тока в рабочих
условиях применения, %
Габаритные размеры (длина х ширина х высота), мм, не
более:
Масса, кг, не более
Нормальные условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Рабочие условия эксплуатации:
-температура окружающего воздуха, ºС;
-относительная влажность воздуха, %; не более
-атмосферное давление, кПа
от минус 10 до плюс 50
80 при 25 ºС
от 84 до 106,7
Комплектность средства измерений
В комплект поставки ПАК входит:
Программно-аппаратный комплекс «Матрикс: Энергоресурсы» - 1 шт.
Компакт-диск с программным обеспечением МЛРТ.425190.001.М, версия 2.6.0 - 1 шт.
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.
Методика поверки - 1 шт.
Знак утверждения типа
наносится на титульный лист документа «ПРОГРАММНО-АППРАТНЫЙ КОМПЛЕКC
«МАТРИКС: Энергоресурсы» Паспорт, МЛРТ.425190.001ПС» типографским способом.
Поверка
осуществляется в соответствии с документом МП 64789-16 «Комплексы программно-
аппаратные«МАТРИКС:Энергоресурсы».Методикаповерки»,утвержденнымФБУ
«Уралтест» в ноябре 2015 г.
Основное поверочное оборудование:
калибратор универсальный Fluke 9100, рег. номер № 25985-09.
Знак поверки на носится на свидетельство о поверке комплекса.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-аппаратным «МАТРИКС: Энергоресурсы»
1ГОСТ8.022-91«Государственныйпервичныйэталонигосударственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
·10
-16
÷30 А».
2Комплекс программно-аппаратный «МАТРИКС: Энергоресурсы» ТУ 4251-001-
92801363-2014 (МЛРТ.425190.001ТУ) Технические условия.
Лист № 4
Всего листов 4
Изготовитель
Общество с ограниченной ответственностью «Матрикс АйТи» (ООО «Матрикс АйТи»)
ИНН 0278179390
Юридический адрес: 450080, г. Уфа, ул. Менделеева 179
Тел.: (347) 266-83-78
Эл. адрес:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)
620990, Свердловская область, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон (343) 350-25-83, факс (343) 350-40-81
Е-mail:
Аттестат аккредитации ФБУ «УРАЛТЕСТ» по проведению испытаний средств
измерений в целях утверждения типа № 30058-13 от 21.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
