Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE, ГРСИ 64764-16
Номер госреестра:
64764-16
Наименование СИ:
Системы оптические измерительные
Обозначение типа:
FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE
Производитель:
Фирма "EXFO Inc.", Канада
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63168
об утверждении типа средств измерений
Лист № 1
Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G,
FTB-88100G, FTB-88100NGE
Назначение средства измерений
Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G,
FTB-88100G, FTB-88100NGE (далее - системы) предназначены для измерений частоты и сред-
ней мощности оптического излучения и тестирования параметров сетей:
- синхронной цифровой иерархии SDH (STM-256) и оптических Транспортных Сетей
(OTN) при использовании модуля FTB-8140;
-Эзернет 40G/100G Ethernet и оптических Транспортных Сетей (OTN) при исполь-
зовании модуля FTB-85100G;
-синхронной цифровой иерархии SDH (STM-256), Эзернет 40G/100G Ethernet и
Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100G;
-синхронной цифровой иерархии SDH (STM-0 - STM-256), Эзернет 10M-100G
Ethernet и Оптических Транспортных Сетей (OTN) при использовании модуля FTB-88100NGE.
Описание средства измерений
Системы выполнены в виде переносного прибора в прямоугольном корпусе. Основные
элементы управления прибором расположены на сенсорном экране передней панели базового
блока FTB-500. Прибор состоит из базового блока и сменных модулей.
При комплектовании модулем FTB-8140 система FTB-500 позволяет осуществлять
многофункциональное тестирование в оптических сетях с интерфейсами SDH/SONET, OTN,
включая следующее:
генерацию и анализ передаваемых информационных нагрузок на скорости передачи
40 Гбит/с с интерфейсами SONET/SDH и скорости передачи информации в сетях OTN с номи-
нальным значением 43 Гбит/с (структурированных и неструктурированных);
анализ тактовой частоты и измерение мощности оптического сигнала;
генерация сдвига тактовой частоты относительно номинального значения;
измерения задержки сигнала при передаче по замкнутому маршруту;
независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модуль обеспечивает выполнение прочих многочисленных функций по тестированию
и мониторингу оптических транспортных сетей и сетей SDH.
Модули FTB-8140 отличаются используемым форматом модуляции: NRZ или DPSK.
Модуль FTB-8140 обеспечивает выполнение следующих функций:
1. Воспроизводит в качестве измерительного генератора номинальную скорость пере-
дачи информации (Optical Transmit Bit Rate) и скорость передачи информации в
диапазоне ±5
×
10
-5
от номинального значения;
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и
скорость передачи информации в диапазоне ±10
×
10
-5
от номинального значения;
3. Воспроизводит в качестве измерительного генератора значение средней мощности
лазерного излучения на выходе;
4. Измеряет значение средней мощности лазерного излучения, подаваемого по воло-
конно-оптической линии на вход модуля FTB-8140 Transport Blazer.
При комплектовании модулем FTB-85100G система FTB-500 позволяет осуществлять
многофункциональное тестирование в оптических сетях OTN с параллельной структурой, ис-
Лист № 2
Всего листов 15
пользуемых, в частности, для передачи IP пакетов на основе стандарта IEEE 802.3ba (100G/40G
Ethernet), включая следующее:
генерацию и анализ передаваемых информационных нагрузок 40G/100G Ethernet с но-
минальными скоростями передачи информации 43 Гбит/с (OTU3) и 112 Гбит/с (OTU4);
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему чис-
лу битов) в структурированных и неструктурированных оптических сигналах OTU4
(112 Гбит/с) и OTU3 (43 Гбит/с);
анализ тактовой частоты и измерение мощности;
генерацию сдвига тактовой частоты относительно номинального значения;
измерение задержки сигнала при передаче по замкнутому маршруту;
независимое тестирование приемных и передающих трактов;
измерение коэффициента битовых ошибок.
Модули FTB-85100G отличаются типом используемого интерфейса CFP или CFP2.
Модуль FTB-85100G обеспечивает выполнение следующих функций:
1. Воспроизводит в качестве измерительного генератора номинальную скорость пере-
дачи информации (Optical Transmit Bit Rate) и скорость передачи информации в
диапазоне ±5
×
10
-5
от номинального значения;
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и
скорость передачи информации в диапазоне ±10
×
10
-5
от номинального значения;
3. Воспроизводит в качестве измерительного генератора значение средней мощности
лазерного излучения на выходе;
4. Измеряет значение средней мощности лазерного излучения, подаваемого по воло-
конно-оптической линии на вход модуля FTB-85100G Packet Blazer.
При комплектовании модулем FTB-88100G система FTB-500 позволяет осуществлять
многофункциональное тестирование в оптических сетях OTN с параллельной структурой, ис-
пользуемых, в частности, для передачи IP пакетов на основе стандарта IEEE 802.3ba (100G/40G
Ethernet) и тестирование интерфейса SDH STM-256, включая следующее:
генерацию и анализ передаваемых информационных нагрузок 40G/100G Ethernet,
STM-256 с номинальными скоростями передачи информации 43 Гбит/с (OTU3) и 112 Гбит/с
(OTU4);
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему чис-
лу битов) в структурированных и неструктурированных оптических сигналах OTU4
(112 Гбит/с) и OTU3 (43 Гбит/с);
анализ тактовой частоты и измерения мощности;
генерацию сдвига тактовой частоты относительно номинального значения;
измерение задержки сигнала при передаче по замкнутому маршруту;
независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модули FTB-88100G отличаются типом используемого интерфейса CFP.
Модуль FTB-88100G обеспечивает выполнение следующих функций:
1. Воспроизводит в качестве измерительного генератора номинальную скорость пере-
дачи информации (Optical Transmit Bit Rate) и скорость передачи информации в
диапазоне ±5
×
10
-5
от номинального значения.
2. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и
скорость передачи информации в диапазоне ±10
×
10
-5
от номинального значения.
3. Воспроизводит в качестве измерительного генератора значение средней мощности
лазерного излучения на выходе
4. Измеряет значение средней мощности лазерного излучения, подаваемого по воло-
конно-оптической линии на вход модуля FTB-85100G.
Лист № 3
Всего листов 15
При комплектовании модулем FTB-88100NGE система FTB-500 позволяет осуществ-
лять многофункциональное тестирование в сетях синхронной цифровой иерархии SONET/SDH
(OC-1 - ОС-768/STM-0 - STM-256), сетях 10M - 100G Ethernet, оптических сетях OTN, включая
следующее:
генерацию и анализ передаваемых информационных нагрузок на скоростях SDH 51,84;
155,520; 622,080; 2448,320; 9953,28 Мбит/с; 39.81 Гбит/с, 10/100/1000M, 10/40/100G Ethernet,
OTN (OTU3 и OTU4 с номинальными скоростями передачи информации 43 Гбит/с и 112 Гбит/с
соответственно;
измерение коэффициентов ошибок (отношение числа битов с ошибками к общему чис-
лубитов)вструктурированныхинеструктурированныхоптическихсигналах
SDH/Ethernet/OTN;
анализ тактовой частоты и измерения мощности;
генерацию сдвига тактовой частоты относительно номинального значения;
измерение задержки сигнала при передаче по замкнутому маршруту;
независимое тестирование приемных и передающих трактов;
измерения коэффициента битовых ошибок.
Модули FTB-88100NGE отличаются типом используемого интерфейса CFP.
Модуль FTB-88100NGE обеспечивает выполнение следующих функций:
5. Воспроизводит в качестве измерительного генератора номинальную скорость пере-
дачи информации (Optical Transmit Bit Rate) и скорость передачи информации в
диапазоне ± 5
×
10
-5
от номинального значения.
6. Измеряет номинальную скорость передачи информации (Optical Transmit Bit Rate) и
скорость передачи информации в диапазоне ± 10
×
10
-5
от номинального значения.
7. Воспроизводит в качестве измерительного генератора значение средней мощности
лазерного излучения на выходе
8. Измеряет значение средней мощности лазерного излучения, подаваемого по воло-
конно-оптической линии на вход модуля FTB-88100NGE.
Рисунок 1 - Общий вид систем оптических измерительных FTB-500
Сенсорный экран
Марка изготовителя, наименование прибора
Лист № 4
Всего листов 15

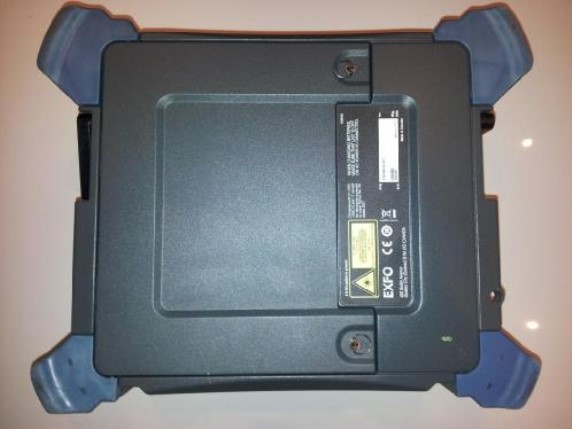

Рисунок 2 - Системы оптические измерительные FTB-500 (вид сзади)
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав системы, служит
для выполнения функций определения параметров оптического сигнала, сохранения и отобра-
жения на экране прибора информации в удобном для оператора виде. Результаты измерений
могут быть сохранены на жестком диске (80 Гбайт), на сменной USB памяти (1, 2 или 8 Гбайт),
диске DVD-ROM.
Метрологически значимая часть ПО находится в измерительных модулях. Для систем с
модулем FTB-8140 используется ПО ToolBox TRANSPORTBLAZER 2.22.3.22.ume, для систем с
модулем FTB-85100G - ToolBox FTB-85100G Packet Blazer 2.1.0.21.umm, для систем с модулями
FTB-88100G, FTB-88100NGE - ToolBox 88000-PowerBlazer 1.4.0.129.umm.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в
таблице 1.
Значение
Таблица 1
Идентификационные
данные
(признаки)
Идентификационное
наименование ПО
ToolBox 88000-
PowerBlazer.umm
ToolBox ToolBox FTB-
TRANSPORTBLAZER.ume 85100G Packet
Blazer.umm
2.22.3.22 и выше2.1.0.21 и выше
1.4.0.129 и выше
Номер версии (иден-
тификационный но-
мер) ПО
Цифровой идентифи-
катор ПО
-
Место нанесения знака
утверждения типа
Место установки лейбла
пломбирования
Место нанесения
знака поверки
Лист № 5
Всего листов 15
Метрологически значимая часть ПО располагается в аппаратной части измерительных
модулей. Имеется защита измеренных данных от удаления или изменения путем выдачи преду-
преждающего сообщении о возможности удаления данного файла, содержащего результаты
измерений. Внесение изменений в файл, содержащий результаты измерений функционально
невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части
измерительных модулей исключен конструктивно. В целях предотвращения вскрытия корпуса
измерительных модулей произведено пломбирование. Замена версии ПО с целью расширения
сервисных возможностей измерительных модулей может производиться только в аккредито-
ванных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует высокому уровню в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
39813120 (SDH: STM-256)
±
100
×
10
-6
±
50
×
10
-6
±
4,6
×
10
-6
Таблица 2
Наименование характеристикиЗначение характеристики
Система оптическая измерительная FTB-500 при ее комплектовании модулем
FTB-8140
Диапазон рабочих длин волн оптического излучения, нм:
- для NRZот 1530 до 1565
- для DPSKот 1528,77 до 1563,8
Уровень выходной мощности, дБм*:
- для NRZот 0 до 3
- для DPSK от 4 до 7,5
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
- для NRZот -5 до +3
- для DPSK от 3 до 8
Пределы допускаемой абсолютной погрешности измере-
ний средней мощности оптического излучения, дБ±2
Номинальное значение тактовой частоты передатчика, кГц
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
нала)
Сдвиг тактовой частоты передатчика от номинального
значения тактовой частоты передатчика
Пределы допускаемой относительной погрешности такто-
вой частоты передатчика
±
4,6
×
10
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
Система оптическая измерительная FTB-500 при ее комплектовании модулем
FTB-85100G
Полная скорость передачи в волоконной линии на всех41,25 или 103,125
спектральных линиях, справочное значение, Гбит/с
Лист № 6
Всего листов 15
±2
±
100
×
10
-6
±
50
×
10
-6
±
4,6
×
10
-6
Значение характеристики
от 1521 до 1597
от 1294,53 до 1310,19
от 1264,5 до 1337,5
от 1530 до 1565
от 840 до 860
от -5,8 до +3,5
от -6,9 до +3,5
от -2,5 до +2,9
от -2,3 до +2,3
от 0 до 3
от -7,6 до -1
от -2,5 до +2,9
от -4,3 до +4,5
от -10,8 до +3,5
от -9,5 до +3,5
от -10,3 до +4,5
от -13,7 до +2,3
от -8,8 до +2,9
от -7 до +3
от -9,5 до +2,4
от -2,5 до +2,9
от -10,6 до +4,5
Наименование характеристики
Рабочий спектральный диапазон (в зависимости от опти-
ческого интерфейса), нм
- для FTB-85951, FTB-85953
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978
- для FTB-85956
- для FTB-85960
- для CFP2-85974
Уровень выходной мощности на каждой спектральной ли-
нии, дБм
- для FTB-85951
- для FTB-85953
- для FTB-85955, FTB-85958
- для FTB-85956
- для FTB-85960
- для CFP2-85974
- для CFP2-85975
- для CFP2-85978
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника)
на каждой спектральной линии, дБм:
- для FTB-85951
- для FTB-85953
- для FTB-85955
- для FTB-85956
- для FTB-85958
- для FTB-85960
- для CFP2-85974
- для CFP2-85975
- для CFP2-85978
Пределы допускаемой абсолютной погрешности измере-
ний средней мощности оптического излучения, дБ
10,3125
10,3125/11,181
25,78125/27,95249
10,3125/10,7546/11,1427/11,1458
25,78125
от 39,8 до 44,6
Номинальные значения тактовых частот на одной спек-
тральной линии в передающем и приемном каналах, ГГц
- для CFP2-85974
- для FTB-85951, FTB-85953, CFP2-85975, CFP2-85978
- для FTB-85955, FTB-85958
- для FTB-85956
- для FTB-85957
- для FTB-85960
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
товых частот на одной спектральной линии в передающем
канале
Пределы допускаемой относительной погрешности такто-
вой частоты передатчика
Лист № 7
Всего листов 15
10,3125
±
4,6
×
10
Наименование характеристикиЗначение характеристики
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
Система оптическая измерительная FTB-500 при ее комплектовании модулем
FTB-88100G
Полная скорость передачи в волоконной линии на всех41,25 или 103,125
спектральных линиях на стыке Ethernet, справочное зна-
чение, Гбит/с
Рабочий спектральный диапазон (в зависимости от опти-
ческого интерфейса), нм:
- для FTB-85951, FTB-85953от 1521 до 1597
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978от 1294,53 до 1310,19
- для FTB-85956 от 1264,5 до 1337,5
- для FTB-85960 от 1530 до 1565
- для CFP2-85974от 840 до 860
Уровень выходной мощности на каждой спектральной ли-
нии, дБм:
- для FTB-85951от -5,8 до +3,5
- для FTB-85953от -6,9 до +3,5
- для FTB-85955, FTB-85958от -2,5 до +2,9
- для FTB-85956от -2,3 до +2,3
- для FTB-85960** от 0 до 3
- для CFP2-85974от -7,6 до -1
- для CFP2-85975 от -2,5 до +2,9
- для CFP2-85978 от -4,3 до +4,5
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника)
на каждой спектральной линии, дБм:
- для FTB-85951от -10,8 до +3,5
- для FTB-85953 от -9,5 до +3,5
- для FTB-85955от -10,3 до +4,5
- для FTB-85956от -13,7 до +2,3
- для FTB-85958 от -8,8 до +2,9
- для FTB-85960** от -7 до +3
- для CFP2-85974от -9,5 до +2,4
- для CFP2-85975от -2,5 до +2,9
- для CFP2-85978 от -10,6 до+4,5
Пределы допускаемой абсолютной погрешности измере-
ний средней мощности оптического излучения, дБ±2
Номинальные значения тактовых частот на одной спек-
тральной линии в передающем и приемном каналах, ГГц:
- для интерфейса CFP2-85974
- для интерфейса FTB-85951, FTB-85953, CFP2-85975,
CFP2-85978
- для интерфейса FTB-85955, FTB-85958
- для интерфейса FTB-85956
- для интерфейса FTB-85957
- для интерфейса FTB-85960**
10,3125/11,181
25,78125/27,95249
10,3125/10,7546/11,1427/11,1458
25,78125
39,8
Лист № 8
Всего листов 15
±
4,6
×
10
±
4,6
×
10
Наименование характеристикиЗначение характеристики
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
100
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
товых частот на одной спектральной линии в передающем
±
50
×
10
-6
канале
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
Система оптическая измерительная FTB-500 при ее комплектовании модулем
FTB-88100NGE
С использованием интерфейса типа CFP или CFP2
Полная скорость передачи в волоконной линии на всех41,25 или 103,125
спектральных линиях на стыке Ethernet, справочное зна-
чение, Гбит/с
Рабочий спектральный диапазон (в зависимости от опти-
ческого интерфейса), нм:
- для FTB-85951, FTB-85953от 1521 до 1597
- для FTB-85955, FTB-85958, CFP2-85975, CFP2-85978от 1294,53 до 1310,19
- для FTB-85956 от 1264,5 до 1337,5
- для FTB-85960 от 1530 до 1565
- для CFP2-85974от 840 до 860
Уровень выходной мощности на каждой спектральной ли-
нии, дБм:
- для FTB-85951от -5,8 до +3,5
- для FTB-85953от -6,9 до +3,5
- для FTB-85955, FTB-85958от -2,5 до +2,9
- для FTB-85956от -2,3 до +2,3
- для FTB-85960** от 0 до 3
- для CFP2-85974от -7,6 до -1
- для CFP2-85975 от -2,5 до +2,9
- для CFP2-85978 от -4,3 до +4,5
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника)
на каждой спектральной линии, дБм:
- для FTB-85951от -10,8 до +3,5
- для FTB-85953 от -9,5 до +3,5
- для FTB-85955от -10,3 до +4,5
- для FTB-85956от -13,7 до +2,3
- для FTB-85958 от -8,8 до +2,9
- для FTB-85960** от -7 до +3
- для CFP2-85974от -9,5 до +2,4
- для CFP2-85975от -2,5 до +2,9
- для CFP2-85978 от -10,6 до +4,5
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
±
2
дБ
Лист № 9
Всего листов 15
нала)
Наименование характеристикиЗначение характеристики
Номинальные значения тактовых частот на одной спек-
тральной линии в передающем и приемном каналах, ГГц:
- для интерфейса CFP2-8597410,3125
- для интерфейса FTB-85951, FTB-85953, CFP2-85975,
CFP2-8597810,3125/11,181
- для интерфейса FTB-85955, FTB-8595825,78125/27,95249
- для интерфейса FTB-8595610,3125/10,7546/11,1427/11,1458
- для интерфейса FTB-85957 25,78125
- для интерфейса FTB-85960**39,8
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
100
×
10
-6
±
50
×
10
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
вой частоты передатчика
±
4,6
×
10
-6
Пределы допускаемой относительной погрешности изме-
рений частоты входного сигнала
±
4,6
×
10
-6
С использованием интерфейса типа SFP 100 Мбит/с и 1 Гбит/с Эзернет
Рабочие длины волн оптического излучения, нм:
- для FTB-85910, FTB-85911, FTB-8190 1310±20
- для FTB-8590 850±20
- для FTB-8192 1550±20
- для FTB-8596передатчик 1490±20,приемник 1310±20
- для FTB-8597 передатчик 1310±20, приемник
1490±20
Уровень выходной мощности передатчика, дБм:
- для FTB-85910от -20 до -15
- для FTB-85911 от -15 до -8
- для FTB-8590 от -9 до -3
- для FTB-8190, FTB-8596, FTB-8597 от -9,5 до -3
- для FTB-8192 от -5 до 0
Минимальная чувствительность приемника, дБм:
- для FTB-85910-31
- для FTB-85911-28
- для FTB-8590, FTB-8596, FTB-8597-20
- для FTB-8190, FTB-8192-22
С использованием интерфейса типа SFP для SDH/OTN
Рабочие длины волн оптического излучения, нм:
- для FTB-85910, FTB-8190, FTB-81911310±20
- для FTB-8192, FTB-81931550±20
Уровень выходной мощности передатчика, дБм:
- для FTB-85910от -20 до -15
- для FTB-8190 от -5 до 0
- для FTB-8191от -2 до +3
- для FTB-8192от -2 до +3
- для FTB-8193 от -5 до 0
Лист № 10
Всего листов 15
±
50
×
10
±
4,6
×
10
±
4,6
×
10
Наименование характеристикиЗначение характеристики
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
Для STM-0:
- для FTB-85910от -15 до -31
Для STM-1:
- для FTB-8190, FTB-8193 от -23 до -10
- для FTB-8191, FTB-8192 от -30 до -15
Для STM-4:
- для FTB-8190, FTB-8193 от -22 до 0
- для FTB-8191 от -27 до -9
-для FTB-8192 от -29 до -9
Для STM-16/OTU1:
- для FTB-8190, FTB-8193 от -18 до 0
- для FTB-8191 от -27 до -9
- для FTB-8192от 28 до 9
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
±
2
дБ
Номинальные тактовые частоты передатчика, МГц:
- для FTB-8591051,84
- для FTB-8190, FTB-8191, FTB-8192, FTB-8193155,52; 622,08; 2488,32; 2666,06
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
100
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
С использованием интерфейса типа SFP+ для 10 Гбит/с Эзернет
Рабочие длины волн оптического излучения, нм:
- для FTB-8690850±20
- для FTB-8691 1310±20
- для FTB-8692 1550±20
Уровень выходной мощности передатчика, дБм:
- для FTB-8690от -5 до -1
- для FTB-8691от -8,2 до +0,5
- для FTB-8692 от -4,7 до +4
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
- для FTB-8690от -11,1 до +0,5
- для FTB-8691от -14,2 до +0,5
- для FTB-8692 от -15,8 до -1
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
±
2
дБ
Лист № 11
Всего листов 15
Наименование характеристики
Номинальные тактовые частоты передатчика, МГц
Значение характеристики
9953; 10312,5
±
120
×
10
±
4,6
×
10
±
4,6
×
10
±
50
×
10
±
4,6
×
10
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
100
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
С использованием интерфейса типа SFP+ для 10 Гбит/с SDH
Рабочие длины волн оптического излучения, нм:
- для FTB-86931310±20
- для FTB-8694, FTB-86951550±20
Уровень выходной мощности передатчика, дБм:
- для FTB-8693от -6 до -1
- для FTB-8694от -4,27 до +4
- для FTB-8695 от -4 до 0
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
- для FTB-8693от -11 до +0,5
- для FTB-8694от -15,8 до +1
- для FTB-8695 от -24 до -7
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
±
2
дБ
Номинальные тактовые частоты передатчика, МГц9953,28
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
100
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
вой частоты передатчика
±
4,6
×
10
-6
Пределы допускаемой относительной погрешности изме-
-6
рений частоты водного сигнала
С использованием интерфейса типа XFP для 10 Гбит/с Эзернет
Рабочие длины волн оптического излучения, нм:
- для FTB-85900850±20
- для FTB-85901 1310±20
- для FTB-85902 1550±20
Уровень выходной мощности передатчика, дБм:
- для FTB-85900от -5 до -1
- для FTB-85901 от -6 до +0,5
- для FTB-85902 от -1 до +2
Лист № 12
Всего листов 15
±
2
Значение характеристики
от -11,1 до +0,5
от -12,6 до +0,5
от -16 до -1
Наименование характеристики
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
- для FTB-85900
- для FTB-85901
- для FTB-85902
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
дБ
Номинальные тактовые частоты передатчика, МГц
9953; 10312,5
±
120
×
10
±
4,6
×
10
±
4,6
×
10
±
50
×
10
±
4,6
×
10
±
4,6
×
10
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
120
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
С использованием интерфейса типа XFP для 10 Гбит/с SDH
Рабочие длины волн оптического излучения, нм:
- для FTB-819001310±20
- для FTB-81901, FTB-819021550±20
Уровень выходной мощности передатчика, дБм:
- для FTB-81900от -6 до -1
- для FTB-81901 от -1 до +2
- для FTB-81902 от -4 до 0
Диапазон измерений средней мощности оптического из-
лучения (рабочий диапазон уровня мощности приемника),
дБм:
- для FTB-81900от -13,4 до +0,5
- для FTB-81901 от -15 до -1
- для FTB-81902от -22,5 до -7
Пределы допускаемой относительной погрешности изме-
рений уровня средней мощности оптического излучения,
±
2
дБ
Номинальные тактовые частоты передатчика, МГц9953,28
Диапазон измерений частоты входного сигнала (диапазон
допускаемого отклонения тактовой частоты входного сиг-
±
50
×
10
-6
нала)
Сдвиг тактовой частоты передатчика от номинальных так-
-6
товых частот передатчика
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты входного сигнала
Лист № 13
Всего листов 15
±
4,6
×
10
±
4,6
×
10
Наименование характеристикиЗначение характеристики
На электрическом интерфейсе 10/100/1000М Эзернет
Номинальные тактовые частоты передатчика, МГц10, 125, 1000
Пределы допускаемой относительной погрешности такто-
-6
вой частоты передатчика
Пределы допускаемой относительной погрешности изме-
-6
рений частоты сигнала
Общие характеристики
Электропитание осуществляется от сети переменного тока
через блок питания:
напряжением, В220±20
частотой, Гц 55±5
Габаритные размеры (В×Ш×Г), мм, не более
- конфигурация 8 слотов366×296×216
- конфигурация 4 слота366×296×146
Масса платформы без учета модулей, кг, не более,
- конфигурация 8 слотов11
- конфигурация 4 слота 8,5
Условия эксплуатации и хранения:
Температура эксплуатации,
°
С
от 0 до 40
Относительная влажность воздуха (без конденсата), %, не
более
95
* - (дБм) обозначает (дБ) относительно 1 мВт
** - CFP - модуль типа FTB-85960 использует одну спектральную линию
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на зад-
нюю панель корпуса систем методом наклеивания.
Комплектность средства измерений
Количество, штук
1
1
1
1
1
1
1
1
Таблица 3
Наименование
Система оптическая измерительная FTB-500
Модуль FTB-8140*
Модуль FTB-85100G*
Модуль FTB-88100G*
Модуль FTB-88100NGE*
Сетевой адаптер
Комплект эксплуатационной документации
Методика поверки
*- поставляется по требованию заказчика
Поверка
осуществляется по документу МП 041.Ф3-15 «Государственная система обеспечения единства
измерений. Системы оптические измерительные FTB-500 с модулями FTB-8140, FTB-85100G,
FTB-88100G, FTB-88100NGE. Методика поверки», утвержденному ФГУП «ВНИИОФИ»
17 сентября 2015 года.
Лист № 14
Всего листов 15
Основные средства поверки:
1 Рабочий эталон средней мощности оптического излучения в волоконно-оптических
системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Диапазон измеряемых значений средней мощности оптического излучения: от 10
-10
до 10
-2
Вт. Диапазоны длин волн исследуемого излучения: от 800 до 900 нм, от 1250
до 1350 нм, от 1480 до 1700 нм. Длины волн источников излучения (калибровки): 850
±
5,
1310
±
10, 1490
±
5, 1550
±
10, 1625
±
5 нм. Пределы допускаемого значения основной относитель-
ной погрешности измерений средней мощности на длинах волн калибровки
±
2,5%, в рабочем
спектральном диапазоне
±
5%, измерений относительных уровней мощности
±
1,2%.
2 Система оптическая измерительная FTB-200 с модулем оптического анализатора
спектра FTB-5240S.
Основные метрологические характеристики:
Диапазон измерений длины волны от 1250 до 1650 нм. Пределы допускаемой абсо-
лютной погрешности измерения длины волны
±
0,05 нм. Диапазон отображаемого значения
уровня средней мощности излучения от плюс 18 до минус 80 дБм. Пределы допускаемой абсо-
лютной погрешности измерений уровня средней мощности оптического излучения (на длине
волны 1,55 мкм, при уровне входной мощности минус 10 дБм)
±
0,5 дБ.
3 Частотомер универсальный CNT-90XL с опцией 40G.
Основные метрологические характеристики:
Диапазон измеряемых частот от 200 МГц до 40 ГГц.
Пределы допускаемой относительной погрешности измерения частоты при работе от
внутреннего опорного генератора ОСХО 19/90, времени измерения 200 мс: 2·10
-7
.
4 Осциллограф 86100D с модулем восстановления тактового сигнала 83496В-101 с опци-
ей 200.
Основные метрологические характеристики:
Тип каналов: дифференциальный и несимметричный электрический, одномодовый и
многомодовый оптический. Диапазон входных данных: от 50 Мбит/с до 14,2 Гбит/с (опция 200).
Выходное напряжение восстановленного сигнала на передней панели от 220 мВ до 1 В.
Знак поверки наносится на заднюю панель корпуса систем оптических измерительных
FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G, FTB-88100NGE (место нанесения
указано на рисунке 2)
Сведения о методиках (методах) измерений
«СистемыоптическиеизмерительныеFTB-500смодулямиFTB-8140/
FTB-85100G/FTB-88100G/FTB-88100NGE. Руководство по эксплуатации» разделы 3, 6.
Нормативные и технические документы, устанавливающие требования к системам
оптическим измерительным FTB-500 с модулями FTB-8140, FTB-85100G, FTB-88100G,
FTB-88100NGE
1 ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений длины и времени распространения сигна-
ла в световоде, средней мощности, ослабления и длины волны для волоконно-оптических сис-
тем связи и передачи информации».
2 Техническая документация фирмы «EXFO Inc.», Канада
Лист № 15
Всего листов 15
Изготовитель
Фирма «EXFO Inc.», Канада
400 Godin Avenue, Quebec City (Quebec), G1M 2K2 Canada
Телефон: +420 720 592 592
Факс: +420 720 592 592
E-mail:
,
Заявитель
ЗАО «Концепт Технологии», Россия
Адрес: 142784, Москва, Киевское ш., 1-й км от МКАД, Бизнес Парк «Румянцево»,
блок «Б», подъезд 6, этаж 7, офис 701Б
Телефон +7(495)775-31-75, факс +7(495)775-31-75*109
E-mail:
,
ИНН 7728545404
Испытательный trial
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail:
Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измере-
ний в целях утверждения типа № 30003-14 от 23.06.2014 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 30327-05 | Системы измерений длительности соединений | СИДС Qualcomm IS-41/Alcatel 1000 E 10 | Фирма "Alcatel", Франция | 2 года | Перейти |
| 17529-04 | Системы автоматизированные информационно-измерительные | Погода | Институт радарной метеорологии, пос.Воейкова | 1 год | Перейти |
| 61755-15 | Комплексы измерительные | УСМ | ЗАО "Триада - Холдинг", г.Москва | 1 год | Перейти |
| 59158-14 | Установки измерительные | Мера-ММ.71 | АО "ГМС Нефтемаш", г.Тюмень | 4 года | Перейти |
| 10083-85 | Проекторы измерительные | ПИ 150 ЦВ | Приборостроительный завод им.В.И.Ленина, г.Новосибирск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
