Установки для измерения статических параметров операционных усилителей PL-1401, ГРСИ 64745-16
Номер госреестра:
64745-16
Наименование СИ:
Установки для измерения статических параметров операционных усилителей
Обозначение типа:
PL-1401
Производитель:
ООО "ФЕСТОН", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63149
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерения статических параметров операционных усилителей
PL-1401
Назначение средства измерений
Установки для измерения статических параметров операционных усилителей PL-1401
(далее - установки) предназначены для измерения статических электрических характеристик
операционных усилителей с обратной связью по напряжению и по току, исполненных в
корпусах типа DIP8, QLCC8, H2.08-1B.
Описание средства измерений
Установки представляют собой автоматизированную аппаратуру для измерений по
методикам, изложенным в нормативных документах на методы измерений статических
электрических характеристик операционных усилителей:
- максимальной силы выходного тока по ГОСТ 19799;
- коэффициента усиления напряжения по ГОСТ 23089.1 и коэффициента преобразования
силы тока в напряжение по методике, приведенной в руководстве по эксплуатации установок;
- максимального выходного напряжения по ГОСТ 23089.2 и напряжение смещения нуля
по ГОСТ 23089.3;
- силы входного тока по ГОСТ 23089.4 и силы потребляемого тока в диапазоне по
ГОСТ 23089.5;
- коэффициента влияния нестабильности источников питания на напряжение смещения
нуляпо ГОСТ 23089.7 и коэффициента ослабления синфазных входных напряжений по
ГОСТ 23089.11;
- входного и выходного сопротивлений в диапазоне по ГОСТ 23089.17.
Для реализации методов измерений в установках используются высокостабильные
источники напряжения, вольтметр постоянного напряжения высокой точности, и прецизионные
резисторы.
В состав установок входят измерительно-вычислительный комплекс, выполненный на
основе оборудования компании “National Instruments” в шасси NI PXIe-1085, и комплект
оснасток для микросхем.

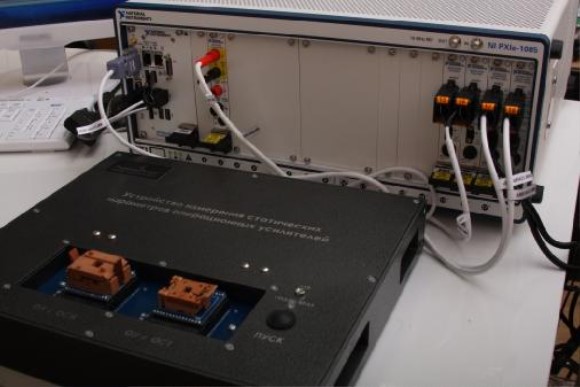

Общий вид установок показан на рисунке 1.
место нанесения знака утверждения типа и знака поверки
место пломбирования
Рисунок 1 - Общий вид установок
Лист № 2
Всего листов 4
Программное обеспечение
Предустановленноенаконтроллереизмерительно-вычислительногокомплекса
установок программное обеспечение служит для исполнения программ тестирования,
выполняет функции управления режимами, обработки и представления измерительной
информации.
На контроллере предустановленны также операционная среда Windows версии 7 и выше,
а также среда программирования NI LabVIEW Developer Suite 2011 и выше.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
Идентификационные данныеЗначение
(признаки)ПО для ОУПО для самоконтроля
Идентификационное наименование Тестер ОУ PL-1401 Поверка PL-1401
Идентификационный номер версии 2.0.0.1 и выше 2.0.0.1 и выше
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «низкий» по Р 50.2.077-2014.
Метрологические и технические характеристики
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикиЗначение
Диапазоны установки постоянного напряжения, В ±6; ±20
Пределы допускаемой абсолютной погрешности установки постоянного напряжения,
в формулах ниже U - значение установленного напряжения
в диапазоне ±6 В±(5∙10
-4
·U + U
0
), U
0
= 4 мВ
в диапазоне ±20 В±(5∙10
-4
·U + U
0
), U
0
= 10 мВ
Диапазоны измерения постоянного напряжения, В±0,1; ±1, ±10; ±100
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения,
в формулах ниже U - значение измеренного напряжения
в диапазоне ±100 мВ±(2∙10
-5
·U + U
0
), U
0
= 0,8 мкВ
в диапазоне ±1 В±(1,5∙10
-5
·U + U
0
), U
0
= 2,1 мкВ
в диапазоне ±10 В±(1,2∙10
-5
·U + U
0
), U
0
= 5 мкВ
в диапазоне ±100 В±(2∙10
-5
·U + U
0
), U
0
= 200 мкВ
Требования к сети питания
напряжение, В220 ±22
частота, Гц50 ±1
содержание гармоник, %, не более5
Потребляемая мощность, Вт, не более500
Рабочие условия применения
температура окружающей среды, °C20 ±5
относительная влажность воздуха, %, не болееот 30 до 80 (без конденсата)
атмосферное давление, кПаот 84 до 106,7
Электромагнитная совместимостьпо ГОСТ Р МЭК 61326-1-2014
Знак утверждения типа
наносится на переднюю панель измерительно-вычислительного комплекса установок в виде
наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Комплектность установок приведена в таблице 3.
Лист № 3
Всего листов 4
1 шт.
Кол-во
Таблица 3 - Комплектность установок
Наименование и обозначение
Измерительно-вычислительный комплекс в составе:
шасси NI PXIe-1085; контроллер NI PXIe-8135; источник питания
NI PXI-4110, 2 шт.; источник питания NI PXI-4130, 2 шт.;
мультиметр NI PXI-4071
Комплект оснасток для подключения операционных усилителей
Адаптерный блок для подсоединения оснасток
Комплект плат самоконтроля
Комплект соединительных кабелей
Комплект ЗИП
Руководство по эксплуатации AMBI.411734.001 РЭ
Руководство оператора AMBI.505.294-01 34 01 РО
Формуляр АМBI.411734.001 ФО
Программное обеспечение «Тестер ОУ PL-1401»
Программное обеспечение «Поверка PL-1401»
Методика поверки PL-1401-2016 МП
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу PL-1401-2016 МП «Установки для измерения статических
параметровоперационныхусилителейPL-1401.Методикаповерки»,утвержденному
ООО «КИА» 23.06.2016 г.
Знак поверки наносится на переднюю панель измерительно-вычислительного комплекса
установок.
Рекомендуемое средство поверки:
- калибратор многофункциональный Fluke 5720A, регистрационный номер 30477-05.
Сведения о методиках (методах) измерений
Методы измерений изложены в нормативных документах и в Руководстве по
эксплуатации установок:
- ГОСТ 19799-74 «Микросхемы интегральные аналоговые. Методы измерения
электрических параметров и определения характеристик»;
- ГОСТ 23089.1-83 «Микросхемы интегральные. Метод измерения коэффициента
усиления операционных усилителей и компараторов напряжения»;
- ГОСТ 23089.2-83 «Микросхемы интегральные. Метод измерения максимального
выходного напряжения операционных усилителей»;
- ГОСТ 23089.3-83 «Микросхемы интегральные. Методы измерения напряжения и э.д.с.
смещения нуля операционных усилителей и компараторов напряжения»;
- ГОСТ 23089.4-83 «Микросхемы интегральные. Метод измерения входных токов и
разности входных токов операционных усилителей и компараторов напряжения»;
- ГОСТ 23089.5-83 «Микросхемы интегральные. Метод измерения тока потребления и
потребляемой мощности операционных усилителей и компараторов напряжения»;
- ГОСТ 23089.7-83 «Микросхемы интегральные. Метод измерения коэффициента
влияния нестабильности источников питания на напряжение и э.д.с смещения нуля
операционных усилителей»;
- ГОСТ 23089.7-83 «Микросхемы интегральные. Методы измерения коэффициента
ослабления синфазных входных напряжений операционных усилителей и компараторов
напряжения»;
- ГОСТ 23089.17-90 «Микросхемы интегральные. Методы измерения входного и
выходного сопротивлений операционных усилителей».
- AMBI.411734.001 РЭ. Приложение Ф. Метод измерения коэффициента преобразования
тока в напряжения операционных усилителей с обратной связью по току.
Лист № 4
Всего листов 4
Нормативные документы, устанавливающие требования к установкам для измерения
статических параметров операционных усилителей PL-1401
1 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
2 ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3 Государственные стандарты, указанные в разделе «Сведения о методиках (методах)
измерений» настоящего описания типа.
4 ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и
лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие
требования.
5 ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных
приборов и лабораторного оборудования. Часть 1. Общие требования.
Изготовитель
Общество с ограниченной ответственностью «ФЕСТОН» (ООО «ФЕСТОН»)
ИНН 7714790357
Адрес: 125319, г. Москва, ул. Оршанская, д. 5, офис 2
Тел. (495)228-06-93, Факс (495)630-35-50
E-mail:
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: +7(495)926-71-85
E-mail:
Испытательный центр
Обществосограниченнойответственностью«Координационно-информационное
агентство» (ООО «КИА»)
Юридический адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5
Почтовый адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр. 11
Тел./факс: +7(495) 737-67-19
E-mail:
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
