Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Мультиметры цифровые U1241C, U1242C, U1281A, U1282A
Назначение средства измерений
Мультиметры цифровые U1241C, U1242C, U1281A, U1282A (далее - мультиметры)
предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления постоянного тока;
- измерения электрической емкости;
- измерения частоты переменного тока;
- измерения температуры с помощью преобразователей термоэлектрических (термопар).
Описание средства измерений
Мультиметры представляют собой портативные переносные цифровые измерительные
приборы (ЦИП).
Принцип работы мультиметров заключается в преобразовании входного аналогового
сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на
жидкокристаллическом индикаторе (ЖКИ).
Для измерения напряжения и силы переменного тока в приборах использованы
детекторы истинных среднеквадратических (True RMS) значений.
Управлениепроцессамиизмеренийосуществляетсяприпомощивстроенного
микроконтроллера. Результаты измерений отображаются на ЖКИ.
Мультиметры выпускаются в виде четырех модификаций U1241C, U1242C, U1281A,
U1282A, отличающихся между собой набором выполняемых функций, техническими
характеристиками, габаритами и массой.
Мультиметры модификаций U1242C имеют режим измерения с низким импедансом
(«Z
LOW
»), режим измерения разности температур.
Мультиметры модификаций U1282A имеют встроенный генератор меандра, частотомер,
фильтр нижних частот («LPF»).
Приборыимеютсервисныефункциииндикациизарядабатареипитания,
автоматического отключения при бездействии, бесконтактного детектирования напряжения
(U1242C и U1282A), регистрации минимальных и максимальных значений, усреднения,
перегрузки,передачирезультатов измерений на внешний ПКчерезопциональный
инфракрасный порт (далее - ИК-порт), автоматического/ручного выбора диапазона измерений.
Также мультиметры обладают функциями определения целостности цепи и проверки диодов.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП,
микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно мультиметры выполнены в пластиковых ударопрочных корпусах
прямоугольной формы, отвечающие стандарту IP67.
На лицевой панели мультиметров расположены функциональные клавиши, поворотный
переключатель, входные разъёмы, ЖКИ.
На задней панели находятся батарейный отсек и подставка для удобства работы с при-
бором в настольном положении.
Внешний вид мультиметров приведен на рисунках 1 и 2.
Для предотвращения несанкционированного доступа к внутренним частям приборов
один из винтов крепления корпуса пломбируется.
Схема пломбирования от несанкционированного доступа и место нанесения знака
поверки приведены на рисунке 3.
Лист № 2
Всего листов 9

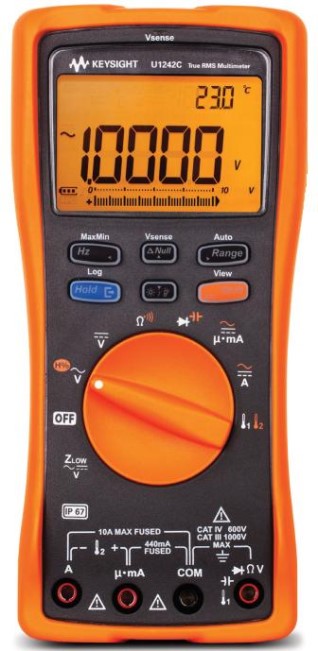

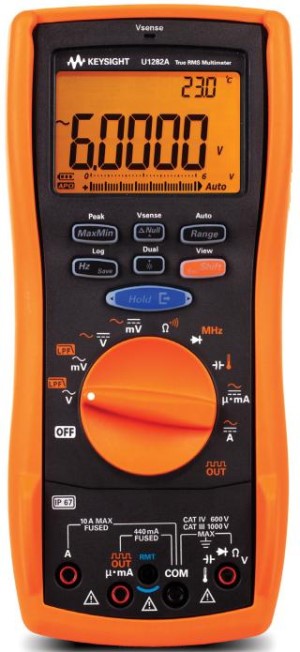

Рисунок 1 - Мультиметр цифровой U1242CРисунок 2 - Мультиметр цифровой U1282A
Место пломбирования
Место нанесения
знака поверки

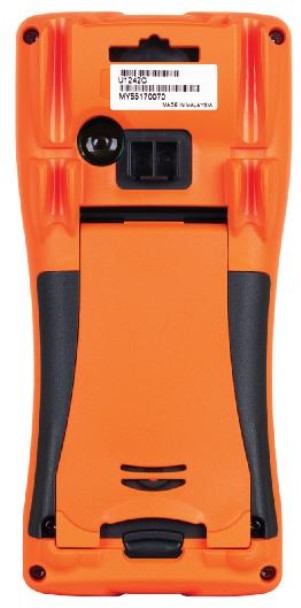

Рисунок 3 - Схема пломбирования
Лист № 3
Всего листов 9
Метрологические и технические характеристики
10 В0,001 В
3
)
600,001 В
Таблица 1 - Метрологические характеристики в режиме измерения напряжения постоянного
тока
Модификация ПределРазрешениеПределы допускаемой
измерений абсолютной погрешности
измерений
100 мВ0,01 мВ
600 мВ0,1 мВ
U1241C, U1242C
1000 мВ0,1 мВ
±(0,0009∙Uизм. + 2 е.м.р.)
100 В0,01 В
1000 В0,1 В
1000 В
1) 2)
0,1 В±(0,01∙Uизм. + 4 е.м.р.)
60 мВ 0,001 мВ ±(0,0005∙Uизм. + 10 е.м.р.)
600 мВ0,01 мВ
U1281A, U1282A
6 В
В
0,0001 В
±(0,00025∙Uизм. + 5 е.м.р.)
600 В 0,01 В
1000 В0,1 В
Примечание: Uизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда;
1)
- только для модификации U1242C;
2)
- в режиме низкого импеданса («Z
LOW
»);
3)
- температурный коэффициент 0,075/
°
С.
10 В0,001 В
1 кГц
10 В0,001 В
60 В0,001 В
600 В0,01 В
1000 В 0,1 В
Таблица 2 - Метрологические характеристики в режиме измерения напряжения переменного
тока
МодификацияДиапазонПределРазрешениеПределы допускаемой
частот измерений абсолютной погрешности
измерений
100 мВ0,01 мВ
600 мВ0,1 мВ
U1241C, U1242C
от 40 Гц до
1000 мВ0,1 мВ
±(0,01∙Uизм. + 3 е.м.р.)
100 В0,01 В
1000 В0,1 В
1000 В
1) 2)
0,1 В±(0,02∙Uизм. + 4 е.м.р.)
100 мВ 0,01 мВ
600 мВ0,1 мВ
U1241C, U1242Cот 1 до
2
к
Гц
1000 мВ0,1 мВ
±(0,015∙Uизм. + 3 е.м.р.)
100 В0,01 В
1000 В 0,1 В
1000 В
1) 2)
0,1 ВНе нормируется
60 мВ 0,001 мВ
600 мВ0,01 мВ
U1281A, U1282Aот 20 до 45 Гц
6 В0,0001 В
±(0,01∙Uизм. + 60 е.м.р.)
Лист № 4
Всего листов 9
60 В0,001 В
1 кГц
МодификацияДиапазонПределРазрешениеПределы допускаемой
частот измерений абсолютной погрешности
измерений
60 мВ0,001 мВ
600 мВ0,01 мВ
U1281A, U1282A
от 45 Гц до6 В0,0001 В
±(0,003∙Uизм. + 25 е.м.р.)
60 В0,001 В
600 В0,01 В
1000 В 0,1 В
60 мВ0,001 мВ
600 мВ 0,01 мВ
U1281A, U1282Aот 1 до 10 кГц
6 В0,0001 В
±(0,007∙Uизм. + 25 е.м.р.)
00 м0,01 мВ
60 В0,001 В
600 В0,01 В
1000 В 0,1 В
60 мВ0,001 мВ
U1281A, U1282A
от 10 до
6
6 В
В
0,0001 В
±(0,015∙Uизм. + 60 е.м.р.)
20 кГц
1000 В0,1 В
600 В0,01 В
±(0,015∙Uизм. + 60 е.м.р.)
3)
00 м0,01 мВ
60 В0,001 В
60 мВ0,001 мВ
U1281A,
U
1282A
от 20 до
6
6 В
В
0,0001 В
±(0,035∙Uизм. + 60 е.м.р.)
4
)
100кГц
60 В0,001 В
льтра нижн
600 В0,01 В±(0,035∙Uизм. + 60 е.м.р.)
3)
1000 В 0,1 В Не нормируется
60 мВ0,001 мВ
U1282A600 мВ 0,01 мВ
фи
(в режиме
их
от 20 до 45 Гц
6 В0,0001 В
±(0,02∙Uизм. + 60 е.м.р.)
частот «LPF»)
600 В 0,01 В
1000 В0,1 В
60 мВ 0,001 мВ
U1282A600 мВ0,01 мВВ диапазоне частот до 200 Гц:
(в режиме от 45 Гц до 6 В 0,0001 В ±(0,02∙Uизм. + 25 е.м.р.);
фильтра нижних1 кГц60 В0,001 ВВ диапазоне частот до 440 Гц:
частот «LPF»)
600 В 0,01 В
±(0,06∙Uизм. + 60 е.м.р.)
1000 В0,1 В
Примечание: Uизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда;
1)
- только для модификации U1242C;
2)
- в режиме низкого импеданса («Z
LOW
»);
3)
- погрешность нормируется для напряжения до 300 В и частотой до 30 кГц;
4)
- для модификации U1281A верхний предел диапазона частот 30 кГц.
Лист № 5
Всего листов 9
10 мА0,001 мА
Таблица 3 - Метрологические характеристики в режиме измерения силы постоянного тока
МодификацияПределРазрешениеПределы допускаемой
измеренийабсолютной погрешности
измерений
1000 мкА0,1 мкА
±(0,001∙Iизм. + 2 е.м.р.)
600 мА0,1 мА
U1241C, U1242C
100 мА0,01 мА
±(0,002∙Iизм. + 2 е.м.р.)
U1281A, U1282A
10 А
1)
0,001 А ±(0,003∙Iизм. + 5 е.м.р.)
600 мкА 0,01 мкА ±(0,0012∙Iизм. + 10 е.м.р.)
6 мА 0,0001 мА ±(0,0005∙Iизм. + 5 е.м.р.)
60 мА 0,001 мА ±(0,001∙Iизм. + 20 е.м.р.)
600 мА 0,01 мА ±(0,0015∙Iизм. + 5 е.м.р.)
6 А 0,0001 А ±(0,003∙Iизм. + 10 е.м.р.)
10 А0,001 А±(0,003∙Iизм. + 5 е.м.р.)
Примечание: Iизм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
1)
- только для модификации U1242C.
U1281A, U1282A
100 мА0,01 мА
1 кГц
60 мА0,001 мА
6 А0,0001 А
Таблица 4 - Метрологические характеристики в режиме измерения силы переменного тока
МодификацияДиапазонПределРазрешениеПределы допускаемой
частотизмеренийабсолютной погрешности
измерений
1000 мкА0,1 мкА
U1241C, U1242C
от 40 Гц до
10 мА0,001 мА
±(0,01∙Iизм. + 3 е.м.р.)
1000 мА 0,1 мА
10 А0,001 А±(0,012∙Iизм. + 5 е.м.р.)
600 мкА 0,01 мкА
6 мА0,0001 мА
±(0,01∙Iизм. + 40 е.м.р.)
U1281A, U1282Aот 20 до 45 Гц
600 мА 0,01 мА
600 мА0,01 мА
1 кГц
10 А0,001 А
±(0,01∙Iизм. + 40 е.м.р.)
1)
600 мкА 0,01 мкА
6 мА0,0001 мА
U1281A, U1282A
от 45 Гц до60 мА0,001 мА
±(0,006∙Iизм. + 25 е.м.р.)
6 А0,0001 А
6 А0,0001 А
10 А 0,001 А
600 мкА0,01 мкА
6 мА0,0001 мА±(0,01∙Iизм. + 30 е.м.р.)
от 1 до60 мА 0,001 мА
20 кГц600 мА0,01 мА±(0,015∙Iизм. + 30 е.м.р.)
10 А0,001 А
±(0,015∙Iизм. + 30 е.м.р.)
2)
Примечание: Iизм. - измеренное значение силы тока;
е.м.р. - единица младшего разряда;
1)
- погрешность нормируется для силы тока до 3 А;
2)
- погрешность нормируется для силы тока до 3 А и частотой до 5 кГц.
Лист № 6
Всего листов 9
100 кОм0,01 кОм
Таблица 5 - Метрологические характеристики в режиме измерения электрического
сопротивления постоянного тока
Модификация ПределРазрешениеПределы допускаемой
измерений абсолютной погрешности измерений
1000 Ом0,1 Ом
10 кОм0,001 кОм
±(0,002∙Rизм. + 2 е.м.р.)
1000 кОм0,1 кОм
U1241C, U1242C
10 МОм
1)
0,001 МОм±(0,008∙Rизм. + 2 е.м.р.)
R < 50 МОм:
100 МОм
1) 2)
0,01 МОм
±(0,015∙Rизм. + 3 е.м.р.);
R > 50 МОм:
±(0,03∙Rизм. + 3 е.м.р.)
60 Ом
3)
0,001 Ом±(0,0015∙Rизм. + 20 е.м.р.)
600 Ом0,01 Ом±(0,0005∙Rизм. + 10 е.м.р.)
6 кОм 0,0001 кОм
60 кОм0,001 кОм±(0,0005∙Rизм. + 2 е.м.р.)
600 кОм 0,01 кОм
U1281A, U1282A
6 МОм0,0001 МОм±(0,0015∙Rизм. + 2 е.м.р.)
60 МОм
1)
0,001 МОм ±(0,015∙Rизм. + 3 е.м.р.)
R < 100 МОм:
600 МОм
1) 2) 3)
0,01 МОм
±(0,03∙Rизм. + 3 е.м.р.);
R > 100 МОм:
±(0,08∙Rизм. + 3 е.м.р.)
Примечание: Rизм. - измеренное значение электрического сопротивления;
е.м.р. - единица младшего разряда;
1)
- погрешность нормируется при относительной влажности окружающего воздуха до 60 % при
температуре плюс 30
°
С;
2)
- температурный коэффициент 0,1/
°
С;
3)
- только для модификации U1282A.
10 мФ0,001 мФ
Таблица 6 - Метрологические характеристики в режиме измерения электрической емкости
МодификацияПределРазрешениеПределы допускаемой
измеренийабсолютной погрешности
измерений
1000 нФ0,1 нФ
10 мкФ0,001 мкФ±(0,01∙Cизм. + 5 е.м.р.)
U1241C, U1242C100 мкФ 0,01 мкФ
1000 мкФ0,1 мкФ
±(0,012∙Cизм. + 5 е.м.р.)
U1281A, U1282A
10 нФ0,001 нФ
100 нФ 0,01 нФ
1 мкФ0,0001 мкФ
10 мкФ0,001 мкФ±(0,01∙Cизм. + 5 е.м.р.)
100 мкФ 0,01 мкФ
1 мФ0,0001 мФ
10 мФ 0,001 мФ
100 мФ0,01 мФ±(0,025∙Cизм. + 10 е.м.р.)
Примечание: Cизм. - измеренное значение электрической емкости;
е.м.р. - единица младшего разряда.
Лист № 7
Всего листов 9
100 кГц0,01 кГц
Таблица 7 - Метрологические характеристики в режиме измерения частоты переменного тока
МодификацияПределРазрешениеПределы допускаемой
измеренийабсолютной погрешности
измерений
100 Гц0,01 Гц
1000 Гц 0,1 Гц
U1241C, U1242C
10 кГц0,001 кГц±(0,0002∙Fизм. + 1 е.м.р.)
99,999 кГц0,001 кГц
1000 кГц0,1 кГц
10 МГц0,001 МГц±(0,0002∙Fизм. + 1 е.м.р.)
1)
99,999 Гц 0,001 Гц±(0,0002∙Fизм. + 3 е.м.р.)
2)
999,99 Гц 0,01 Гц
U1281A, U1282A
9,9999 кГц0,0001 кГц
±(0,00005∙Fизм. + 3 е.м.р.)
999,99 кГц0,01 кГц
9,9999 МГц0,0001 МГц±(0,00005∙Fизм. + 3 е.м.р.)
1)
Примечание: Fизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда;
1)
- погрешность нормируется в диапазоне до 1 МГц;
2)
- только для модификации U1282A в режиме фильтра нижних частот («LPF»).
99,999 кГц0,001 кГц
99,999 МГц0,001 МГц
Таблица 8 - Метрологические характеристики в режиме частотомера
МодификацияДиапазон ПределРазрешениеПределы допускаемой
измерений абсолютной погрешности
измерений
99,999 Гц0,001 Гц±(0,0002∙Fизм. + 5 е.м.р.)
2)
999,99 Гц 0,01 Гц
1
9,9999 кГц0,0001 кГц
±(0,00002∙Fизм. + 5 е.м.р.)
U1282A
999,99 кГц 0,01 кГц
9,9999 МГц0,0001 МГц±(0,00002∙Fизм. + 5 е.м.р.)
1)
2
9,9999 МГц0,0001 МГц
±(0,00002∙Fизм. + 5 е.м.р.)
2)
Примечание: Fизм. - измеренное значение частоты;
е.м.р. - единица младшего разряда;
1)
- погрешность нормируется в диапазоне до 1 МГц;
2)
- погрешность нормируется в диапазоне до 20 МГц.
K
0,1
°
С
от минус 210 до
Таблица 9 - Метрологические характеристики в режиме измерения температуры с помощью
преобразователей термоэлектрических (термопар)
МодификацияТипДиапазонРазрешениеПределы допускаемой
термопары измерений абсолютной погрешности
измерений
U1241C, U1242C,от минус 200 до
U1281A, U1282Aплюс 1372
°
С
±(0,01∙Tизм. +
10 е.
м
.р.)
U1242C, U1282A J
плюс 1200
°
С
0,1
°
С
Примечание: Tизм. - измеренное значение температуры;
е.м.р. - единица младшего разряда.
Лист № 8
Всего листов 9
Таблица 10 - Технические характеристики
Характеристика
Значение для модификации
U1241C, U1242CU1281A, U1282A
6 В; четыре батареи типа6 В; четыре батареи типа
ААА напряжением 1,5 В АА напряжением 1,5 В
0,05∙Δ/°С, где Δ - абсолютная погрешность
198×96×57218×96×59
0,5450,701
23±5
до 80
Параметры электрического питания:
- напряжение постоянного тока, В
Температурный коэффициент
Габаритные размеры
(длина
´
ширина
´
высота), мм
Масса, кг
Нормальные условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
Рабочие условия применения:
- температура окружающего воздуха,
°
С
- относительная влажность воздуха, %
от минус 20 до плюс 55
до 80
Знак утверждения типа
наносится методом наклейки на лицевую панель прибора и типографским способом на
титульный лист руководства по эксплуатации.
Комплектность средства измерений
Примечание
По заказу
Количество
1 шт.
2 шт.
1 шт.
4 шт.
1 экз.
1 экз.
1 шт.
1 шт.
1 к-т
1 шт.
1 шт.
1 шт.
1 шт.
1 к-т
1 к-т
1 к-т
1 к-т
1 к-т
1 к-т
1 шт.
1 к-т
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Опция
Таблица 11 - Комплектность
Наименование
Мультиметр цифровой U1241C, U1242C, U1281A, U1282A
Измерительные провода (красный и черный)
Кабель для ИК-порта
Батареи питания типа ААА (АА)
Руководство по эксплуатации
Методика поверки
Адаптер U1117A (ИК-порт-Bluetooth)
Выносной дисплей U1115A
Пробники U5404A
1)
Жесткий кейс для переноски U1594A
1)
Жесткий кейс для переноски U1595A
Мягкий кейс для переноски U1174A
Клещи токоизмерительные U1583B (пределы измерений 40/400 А)
Набор измерительных проводов, щупов, наконечников U1161A
Набор измерительных проводов, щупов, наконечников U1168B
Набор для измерения температуры U1180A
Набор для измерения температуры U1181A
Набор для измерения температуры U1182A
Набор для измерения температуры U1183A
Адаптер для измерения температуры U1184A
Набор для измерения температуры U1185A/U1186A
Примечание:
1)
- только для модификаций U1281A, U1282A.
Поверка
осуществляется по документу МП 64740-16 «Мультиметры цифровые U1241C, U1242C,
U1281A, U1282A. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.04.2016 года.
Лист № 9
Всего листов 9
Основные средства поверки: калибратор универсальный Fluke 9100 (Госреестр
№ 25985-09); генератор сигналов произвольной формы 33522B (Госреестр № 53565-13).
Знак поверки наносится на боковую поверхность корпуса прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к мультиметрам цифровым
U1241C, U1242C, U1281A, U1282A
1 ГОСТ 22261-94Средства измерений электрических и магнитных величин. Общие
технические условия.
2 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3 ГОСТ Р 8.648-2015 ГСИ. Государственная поверочная схема для средств измерений
переменного электрического напряжения до 1000 В в диапазоне частот от 1∙10
-2
-2∙10
9
Гц.
4 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
от 1∙10
-16
до 30 А.
5 ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений
силы переменного электрического тока от 1∙10
-8
до 100 А в диапазоне частот от 1∙10
-1
до 1∙10
6
Гц.
6 Приказ Федерального агентства по техническому регулированию и метрологии
от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств
измерений электрического сопротивления».
7 ГОСТ 8.371-80ГСИ.Государственныйпервичныйэталониобщесоюзная
поверочная схема для средств измерений электрической емкости.
Изготовитель
Фирма «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang, Malaysia
Заявитель
Общество с ограниченной ответственностью (ООО) «Кейсайт Текнолоджиз»
Адрес: 115054, г. Москва, Космодамианская наб., д. 52 стр. 3
Телефон/факс: +7 495 797 3900 / +7 495 797 3901
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66; E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
