Номер госреестра:
64720-16
Наименование СИ:
Акселерометры
Обозначение типа:
CMSS2xxx и CMSS7xx
Производитель:
Фирма "SKF USA Inc.", США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63124
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Акселерометры серий CMSS2xxx и CMSS7xx
Назначение средства измерений
Акселерометры серий CMSS2xxx и CMSS7xx (далее акселерометры) предназначены
для измерений виброускорения.
Описание средства измерений
Акселерометры являются преобразователями инерционного типа. Принцип действия
акселерометров основан на использовании прямого пьезоэлектрического эффекта, состоящего в
появлении электрического заряда на пьезоэлектрической пластине, пропорционального
ускорению, воздействующему на преобразователь.
Акселерометры отличаются диапазоном измерений, диапазоном рабочих частот,
номинальным коэффициентом преобразования, длиной кабеля и расположением разъема.
АкселерометрысерииCMSS2xxxвыпускаютсявследующихмодификациях:
CMSS2100, CMSS2100F, CMSS2100T, CMSS2200, CMSS2200F, CMSS2200T, CMSS2110,
CMSS2110-3, CMSS2106 и CMSS2207.
АкселерометрымодификацииCMSS2100выпускаютсявдвухисполнениях,
отличающихся резьбой установочной шпильки: CMSS2100 и CMSS2100-M12.
Акселерометры модификации CMSS2100F имеют интегрированные (встроенные)
соединительные провода и выпускаются в пяти исполнениях,отличающихся длиной
соединительных проводов: CMSS2100F, CMSS2100F-33, CMSS2100F-50, CMSS2100F-66 и
CMSS2100F-100.
АкселерометрымодификацииCMSS2200выпускаютсявдвухисполнениях,
отличающихся резьбой установочной шпильки: CMSS2200 и CMSS2200-M8.
Акселерометры модификации CMSS2200F имеют интегрированные (встроенные)
соединительные провода и выпускаются в трех исполнениях, отличающихся длиной
соединительных проводов: CMSS2200F, CMSS2200F-33 и CMSS2200F-66.
Акселерометры модификации CMSS2110 имеют интегрированные (встроенные)
соединительные провода и выпускаются в пяти исполнениях, отличающихся длиной
соединительныхпроводов:CMSS2110,CMSS2110-33,CMSS2110-50,CMSS2110-64и
CMSS2110-100.
Акселерометры модификации CMSS2110-3 имеют интегрированные (встроенные)
соединительные провода и выпускаются в двух исполнениях, отличающихся длиной
соединительных проводов: CMSS2110-3 и CMSS2110-3-50.
Акселерометры серии CMSS7xx выпускаются в следующих модификациях: CMSS793,
CMSS793T-3, CMSS797, CMSS780С, CMSS793L, CMSS797L, CMSS786A-IS, CMSS786F-IS и
CMSS787A-IS.
АкселерометрымодификацииCMSS780Свыпускаютсявдвухисполнениях,
отличающихся резьбой установочной шпильки: CMSS780С и CMSS780С-М8.
Акселерометрымодификаций CMSS793 и CMSS793T-3 отличаются между собой
входным разъемом для подключения соединительных проводов.
Внешний вид акселерометров серии CMSS2xxx приведен на рисунке 1.
Внешний вид акселерометров серии CMSS7xx приведен на рисунке 2.
Лист № 2
Всего листов 10
CMSS2100, CMSS2100TCMSS2100FCMSS2200, CMSS2200T
CMSS2200FCMSS2110, CMSS2110-3
CMSS2106CMSS2207

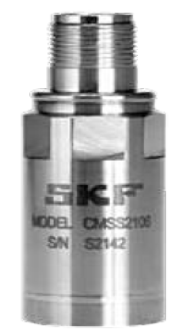

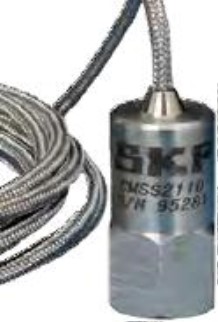

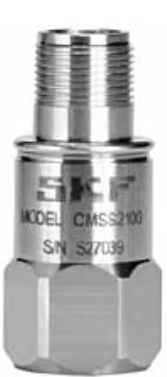

Рисунок 1 - Внешний вид акселерометров серии CMSS2xxx
Лист № 3
Всего листов 10
CMSS 793, CMSS793L,
CMSS793T-3
CMSS 797, CMSS797L

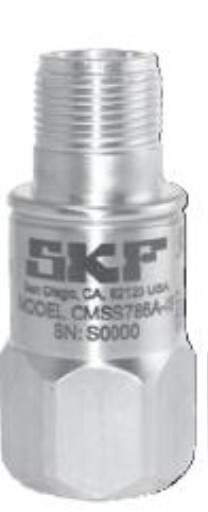

CMSS 780С
CMSS 786A-IS
CMSS 786F-IS
CMSS 787A-IS

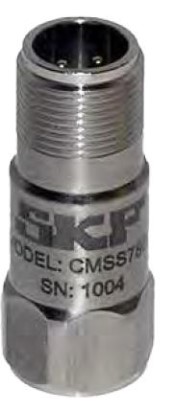

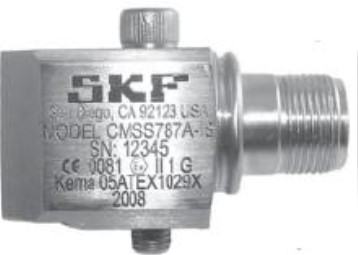

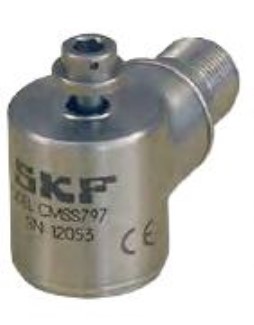

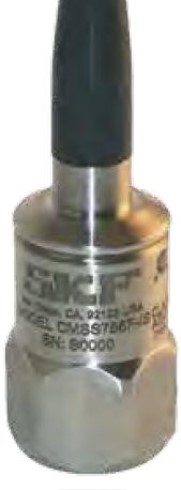

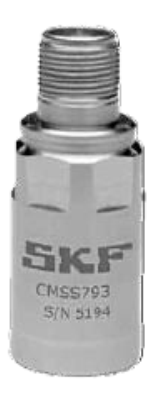

Рисунок 2 - Внешний вид акселерометров серии CMSS7xx
Лист № 4
Всего листов 10
Метрологические и технические характеристики
Таблица 1- Метрологические и технические характеристики акселерометров модификаций
CMSS2100, CMSS2200, CMSS2200F, CMSS2100T
Модификации
CMSS2200,
Наименование характеристикиCMSS2100
CMSS2200F
CMSS2100T
Значения
Номинальный коэффициент
преобразования, мВ/(м∙с
-2
)10,2
±5
Пределы допускаемого
отклонения действительного
значения коэффициента
преобразования от номинального
значения в диапазоне рабочих
температур, %
Диапазон измерений
виброускорений, м/с
2
от 0,01 до 785от 0,01 до 589
Диапазон рабочих частот, Гцот 0,5 до 10000от 0,7 до 10000от 0,5 до 10000
Нелинейность амплитудной
характеристики, %, не более±1
Диапазон рабочих частот с
неравномерностью АЧХ не более
±5 %, Гцот 3 до 5000-от 3 до 5000
Диапазон рабочих частот с
неравномерностью АЧХ не более
±10 %, Гцот 1 до 9000от 1 до 5000от 1 до 7000
Диапазон рабочих частот с
неравномерностью АЧХ не более
±3 дБ, Гцот 0,5 до 10000от 0,7 до 10000от 0,5 до 10000
Относительный коэффициент
поперечного преобразования, %,
не более5
Напряжение питания (пост.), В от 18 до 30
Нормальная область значений
температуры,
0
С
20±5
Рабочие условия эксплуатации:
диапазон рабочих температур,
0
С
от минус 50 до 120
Габаритные размеры
(диаметр×высота) мм, не более
Масса, г, не более
19×53 40×53
90 145
19×57,2
90
Лист № 5
Всего листов 10
Таблица 2 - Метрологические и технические характеристики акселерометров модификации
CMSS2200T
Значения
10,2
±5
от 0,01 до 589
от 0,7 до 10000
±1
от 1 до 5000
от 0,7 до 10000
5
±15
от 18 до 30
20±5
Наименование характеристики
Номинальный коэффициент преобразования, мВ/(м∙с
-2
)
Пределы допускаемого отклонения действительного значения коэффи-
циента преобразования от номинального значения, %
Диапазон измерений виброускорений, м/с
2
Диапазон рабочих частот, Гц
Нелинейность амплитудной характеристики, %, не более
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц
Относительный коэффициент поперечного преобразования, %, не более
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в диапазоне
рабочих температур, %
Напряжение питания (пост.), В
Нормальная область значений температуры,
0
С
Рабочие условия эксплуатации:
диапазон рабочих температур,
0
С
Габаритные размеры (диаметр×высота), мм, не более
Масса, г, не более
от минус 50 до 120
35,5×53,1
145
Таблица 3 - Метрологические и технические характеристики акселерометров модификаций
CMSS2100F, CMSS2110 и CMSS2110-3
Модификации
Наименование характеристикиCMSS2100FCMSS2110CMSS2110-3
Значения
Номинальный коэффициент
преобразования, мВ/(м∙с
-2
)10,23
Пределы допускаемого отклонения
действительного значения коэффициента
преобразования от номинального значения
в диапазоне рабочих температур, %±5±10
Диапазон измерений виброускорений, м/с
2
от 0,01 до 785от 0,01 до 1963
Диапазон рабочих частот, Гц от 0,5 до
10000от 0,8 до 10000
Нелинейность амплитудной
характеристики, %, не более±1
Диапазон рабочих частот с
неравномерностью АЧХ не более ±10 %, Гцот 1 до 8000-от 3 до 8000
Диапазон рабочих частот с от 0,5 до
неравномерностью АЧХ не более ±3 дБ, Гц10000от 0,8 до 10000от 0,8 до 10000
Относительный коэффициент поперечного
преобразования, %, не более5
Напряжение питания (пост.), В от 18 до 30
Лист № 6
Всего листов 10
Наименование характеристики
Продолжение таблицы 3
CMSS2100F
Модификации
CMSS2110
CMSS2110-3
Нормальная область значений
температуры,
0
С
20±5
Рабочие условия эксплуатации:
диапазон рабочих температур,
0
С
от минус 50 до 120
Габаритные размеры (диаметр×высота),
мм, не более
Масса, г, не более
19×45
90
25×51
350
25×51
350
Таблица 4 - Метрологические и технические характеристики акселерометров модификаций
CMSS2106 и CMSS2207
Модификации
Наименование характеристикиCMSS2106CMSS2207
Значения
Номинальный коэффициент преобразования, мВ/(м∙с
-2
)10,2
Пределы допускаемого отклонения действительного
значения коэффициента преобразования от номинального
значения в диапазоне рабочих температур, %±10
Диапазон измерений виброускорений, м/с
2
от 0,01 до 490
Диапазон рабочих частот, Гцот 1 до 10000от 1 до 10000
Нелинейность амплитудной характеристики, %, не более
±1
Диапазон рабочих частот с неравномерностью АЧХ не
более ±5 %, Гцот 4 до 4000от 4 до 5000
Диапазон рабочих частот с неравномерностью АЧХ не
более ±10 %, Гцот 3 до 6000от 3 до 7000
Диапазон рабочих частот с неравномерностью АЧХ не
более ±3 дБ, Гцот 1 до 10000от 1 до 10000
Относительный коэффициент поперечного
преобразования, %, не более5
Напряжение питания (пост.), В от 18 до 30
Нормальная область значений температуры,
0
С 20±5
Рабочие условия эксплуатации:
диапазон рабочих температур,
0
Сот минус 50 до 150
Габаритные размеры (диаметр×высота), мм, не более
Масса, г, не более
23×61 43×54
135 145
Лист № 7
Всего листов 10
Таблица 5 - Метрологические и технические характеристики акселерометров модификаций
CMSS 793, CMSS793T-3, CMSS 797, CMSS 793L и CMSS 797L
Модификации
CMSS 793,
Наименование
характеристикиCMSS793T-3
CMSS 797CMSS 793LCMSS 797L
Значения
Номинальный коэффициент
преобразования, мВ/(м∙с
-2
)10,251
Пределы допускаемого
отклонения действительного
значения коэффициента
преобразования от±5
номинального значения в
диапазоне рабочих
температур, %
Диапазон измерений
виброускорений, м/с
2
от 0,01 до 785от 0,01 до 490от 0,01 до 98
10000
Диапазон рабоч
и
х частот, Гцот 0,5 до
от 1 до 10000от 0,2 до 2300от 0,2 до 3700
Нелинейность амплитудной
характеристики, %, не более±1
Диапазон рабочих частот с
неравномерностью АЧХ не
более ±5 %, Гцот 1,5 до 5000от 3 до 5000от 0,7 до 700от 0,6 до 850
Диапазон рабочих частот с
неравномерностью АЧХ не
более ±10 %, Гцот 1 до 7000от 2 до 7000от 0,4 до 1000от 0,4 до 1500
Диапазон рабочих частот с
неравномерностью АЧХ неот 0,5 до
более ±3 дБ, Гц10000от 1 до 10000от 0,2 до 2300от 0,2 до 3700
Относительный
коэффициент поперечного
преобразования, %, не более57
Напряжение питания
(пост.), Вот 18 до 30
Нормальная область
значений температуры,
0
С20±5
Рабочие условия
эксплуатации:
диапазон рабочих
температур,
0
Сот минус 50 до 120
Габаритные размеры
(диаметр×высота), мм, не
более25,4×6126×41,925,4×6126×43
Масса, г, не более 112 135 142 148
Лист № 8
Всего листов 10
Таблица 6 - Метрологические и технические характеристики акселерометров модификаций
CMSS 786A-IS, CMSS 786F-IS, CMSS 787A-IS
Модификации
Наименование характеристикиCMSS 786A-ISCMSS 786F-ISCMSS 787A-IS
Значения
Номинальный коэффициент
преобразования, мВ/(м∙с
-2
)10,2
Пределы допускаемого
отклонения действительного
значения коэффициента
преобразования от номинального
значения в диапазоне рабочих
температур, %±5
Диапазон измерений
виброускорений, м/с
2
от 0,01 до 785
Диапазон рабочих частот, Гцот 0,5 до 10000от 0,5 до 13000от 0,7 до 10000
Нелинейность амплитудной
характеристики, %, не более±1
Диапазон рабочих частот с
неравномерностью АЧХ не более
±5 %, Гцот 3 до 5000--
Диапазон рабочих частот с
неравномерностью АЧХ не более
±10 %, Гцот 1 до 9000от 1 до 8000от 1 до 5000
Диапазон рабочих частот с
неравномерностью АЧХ не более
±3 дБ, Гцот 0,5 до 10000от 0,5 до 10000от 0,7 до 10000
Относительный коэффициент
поперечного преобразования, %,
не более5
Напряжение питания (пост.), В от 18 до 30
Нормальная область значений
температуры,
0
С20 ±5
Рабочие условия эксплуатации:
диапазон рабочих температур
акселерометра,
0
Сот минус 50 до 120
Габаритные размеры
(диаметр×высота), мм, не более19×52,819×4526×53
Масса, г, не более 90 90 90
Лист № 9
Всего листов 10
Таблица 7 - Метрологические и технические характеристики акселерометров модификации
CMSS 780С
Значения
10,2
±15
от 0,01 до 785
от 0,4 до 10000
±1
от 1 до 7000
от 0,7 до 9000
от 0,4 до 10000
5
±20
от 18 до 30
20±5
Наименование характеристики
Номинальный коэффициент преобразования, мВ/(м∙с
-2
)
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения, %
Диапазон измерений виброускорений, м/с
2
Диапазон рабочих частот, Гц
Нелинейность амплитудной характеристики, %, не более
Диапазон частот с неравномерностью АЧХ не более ±5 %, Гц
Диапазон частот с неравномерностью АЧХ не более ±10 %, Гц
Диапазон частот с неравномерностью АЧХ не более ±3 дБ, Гц
Относительный коэффициент поперечного преобразования, %,
не более
Пределы допускаемого отклонения действительного значения
коэффициента преобразования от номинального значения в
диапазоне рабочих температур, %
Напряжение питания (пост.), В
Нормальная область значений температуры,
0
С
Рабочие условия эксплуатации:
диапазон рабочих температур,
0
С
Габаритные размеры (диаметр×высота), мм, не более:
Масса, г, не более
от минус 50 до 120
17,5×46
62
Знак утверждения типа
наносится на титульный лист паспорта типографским способом или методом наклейки.
Комплектность средства измерений
Акселерометр серии CMSS2xxx или CMSS7xx 1 шт.
Паспорт 1 экз.
Поверка
осуществляется в соответствии с документом ГОСТ Р 8.669-2009«Виброметры с
пьезоэлектрическими, индукционными и вихретоковыми преобразователями. Методика
поверки».
Основные средства поверки: поверочная вибрационная установка 2-го разряда по
ГОСТ Р 8.800-2012.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
ГОСТ Р 52545.1-2006 (ИСО 15242-1:2004) «Методы измерения вибрации. Часть 1.
Основные положения».
Нормативные и технические документы, устанавливающие требования к акселерометрам
серий CMSS2xxx и CMSS7xx
Техническая документация фирмы «SKF USA Inc.», США.
ГОСТ Р 8.800-2012 ГСИ «Государственная поверочная схема для средств измерений
виброперемещения, виброскорости и виброускорения в диапазоне частот от 1·10
-1
до 2·10
4
Гц».
Лист № 10
Всего листов 10
Изготовитель
Фирма «SKF USA Inc.», США
Адрес: 5271 Viewridge Court San Diego, CA 92123, USA
Заявитель
Закрытое акционерное общество СКФ (ЗАО СКФ), г. Москва.
Адрес: 123317, г. Москва, Набережная Пресненская, дом 10
Телефон: +7 (495) 5101820
научно-
средств
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 72748-18 | Акселерометры трехосевые | М100 АСС3-PR | ООО "Савкор АРТ Рус", г.Москва | 1 год | Перейти |
| 55805-13 | Акселерометры линейные трехкомпонентные | АЛЕ 061 | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза | 2 года | Перейти |
| 53317-13 | Акселерометры | CMG-5T | Фирма "Guralp Systems Limited", Великобритания | 3 года | Перейти |
| 39667-08 | Акселерометры пьезоэлектрические | 4300 | Фирма "Bruel & Kjaer", Дания | 1 год | Перейти |
| 60348-15 | Акселерометры | BN-23732-01 | Фирма "Bently Nevada, Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
