Приложение к свидетельству № 63117
об утверждении типа средств измерений
Лист № 1
Всего листов 10
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики КАСКАД-КМТ-42
Назначение средства измерений
Теплосчетчики КАСКАД-КМТ-42 (далее - теплосчетчики) предназначены для измере-
ния тепловой энергии и количества теплоносителя в закрытых и открытых водяных системах
теплоснабжения.
Описание средства измерений
Принцип действия теплосчетчиков состоит в измерении расхода, объема, температуры,
давления теплоносителя в трубопроводах с последующим вычислением массы воды и тепловой
энергии.
Теплосчетчики, в зависимости от модификации тепловычислителя и типа первичных
преобразователей объемного расхода, объема, температуры, давления, входящих в его состав,
могут иметь разные исполнения.
В состав теплосчетчика входят:
-тепловычислительКМТ-ТВ-42(Госреестр№61831-15),модификации
КМТ-ТВ-42-W41, КМТ-ТВ-42-W42, КМТ-ТВ-42-W43;
- первичные преобразователи температуры, избыточного давления, расхода (количест-
ва) теплоносителя.
В качестве первичных преобразователей применяются средства измерений со следую-
щими выходными сигналами:
- преобразователи расхода, расходомеры и счетчики с частотным (частота следования
импульсов до 10 кГц) или число-импульсным (частота следования импульсов до 80 Гц) выход-
ным сигналом, типы которых приведены в таблице 1;
- термометры сопротивления по ГОСТ 6651-2009 с НСХ 100М, Pt100, 100П, Pt500,
500П и их комплекты, типы которых приведены в таблице 2;
- преобразователи избыточного давления с унифицированным токовым выходным сиг-
налом от 4 до 20 мА, типы которых приведены в таблице 3.
Фотографии общего вида первичных преобразователей приведены в таблице 4.
Тип преобразователей расхода
Номер в
Госреестре СИ
Таблица 1 - Преобразователи расхода
Номер
фотографии
общего вида
ПРЭМ
МастерФлоу
ВЗЛЕТ ЭР мод. Лайт М
ВЗЛЕТ ЭМ
ВЗЛЕТ ЭР
Электромагнитные
17858-11
31001-12
52856-13
30333-10
20293-10
1а
2а
3а
4а
5а
48755-116а
57470-147а
РСМ-05, мод. РСМ-05.03, РСМ-05.05, РСМ-05.07
РСМ-05.03(ТЭСМАРТ), РСМ-05.03(ТЭСМАРТ-А),
РСМ-05.05(ТЭСМАРТ), РСМ-05.05(ТЭСМАРТ-А),
РСМ-05.07(ТЭСМАРТ), РСМ-05.07(ТЭСМАРТ-А),
РСМ-05.05(ТЭСМАРТ-П), РСМ-05.05(ТЭСМАРТ-ПА),
РСМ-05.05(ТЭСМАРТ-Э)
РСМ-05
19714-158а
Лист № 2
Всего листов 10
14а
8б
Окончание таблицы 1
Тип преобразователей расхода
Номер в
Госреестре СИ
Номер
фотографии
общего вида
9а
10а
11а
12а
13а
46814-11
27104-08
20699-11
14660-12
60663-15
52848-13
54265-13
47864-11
51448-12
15а
1б
2б
3б
4б
5б
6б
7б
52549-13
28363-14
24870-09
57762-14
48218-11
52847-13
21142-11
23363-12
62890-15
44424-12
44424-10
24105-11
9б
10б
11б
12б
13б
14б
Питерфлоу РС
ЭМИР-ПРАМЕР-550
РМ-5
8700
OPTIFLUX
FLONET FH 10XX, FLONET FN 20XX, FLONET FS 10XX,
FLONET FF 10XX
КАРАТ-551
КАРАТ-550
ЭМР
Ультразвуковые
USECHO II Itron
ВЗЛЕТ МР
ПРАМЕР-510
OPTISONIC 3400
UFM 3030, UFM 3030-300, UFM 500-030, UFM 500-300
SONOELIS SE 4015, SONOELIS SE 4025, SONOELIS SE
404Х, SONOELIS SE 406Х, SONOELIS SE 8045, SONOELIS
SE 8065, SONOELIS SE 4095
US800
УРЖ2КМ
УРЖ2КМ Модель 3
КАРАТ-520
КАРАТ
РУС-1
Вихревые
ВПС
19650-10
15б
Тип преобразователей температуры
Номер в
Госреестре СИ
Таблица 2 - Преобразователи температуры
ТСП-Н
КТСП-Н
ТЭМ-100
ТЭМ-110
ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р
ТПТ-7, ТПТ-8, ТПТ-11, ТПТ-12, ТПТ-13, ТПТ-14, ТПТ-15
КТПТР-01, КТПТР-03, КТПТР-06, КТПТР-07, КТПТР-08
КТПТР-04, КТПТР-05, КТПТР-05/1
ВЗЛЕТ ТПС
ТСПА
ТСПА-К
ТЭСМА
ТЭСМА-К
38959-12
38878-12
40592-09
40593-09
46155-10
39144-08
46156-10
39145-08
21278-11
32089-06
32088-06
52981-13
52980-13
Номер
фотографии
общего вида
1в
2в
3в
4в
5в
6в
7в
8в
9в
10в
11в
12в
13в
Лист № 3
Всего листов 10
Тип преобразователей температуры
Номер в
Госреестре СИ
6г
7г
Окончание таблицы 2
Номер
фотографии
общего вида
14в
15в
1г
2г
3г
4г
5г
33995-07
24204-03
47133-11
58808-14
45368-10
50911-12
38550-13
56560-14
trial-12
ТСПТВХ
КТСПТВХ-В
КСТВ
ТС и ЧЭ
КТСП
ТСМ и ТСП Метран-200
Метран-2000
ТСП-0193, ТСП-1293, ТСП-1393, ТСП-1193, ТСП-1195, ТСП-
0196, ТСП-0395, ТСП-0397, ТСМ-0193, ТСМ-1293, ТСМ-
1193, ТСМ-1393, ТСМ-0196, ТСМ-0395
ТСП-01, ТСП-02, ТСП-03, ТСП-04, ТСП-05, ТСП-06, ТСП-07,
ТСМ-01, ТСМ-02, ТСМ-03, ТСМ-04, ТСМ-05, ТСМ-06, ТСМ-
07
КТСП-0193, КТСП-0196, КТСМ-0193, КТСМ-0196
TP
КДТС
ТС-Б
КТС-Б
33010-12
41564-14
56651-14
61801-15
43096-15
8г
9г
10г
11г
12г
Тип преобразователей избыточного давления
Номер в
Госреестре СИ
2д
7д
10д
Таблица 3 - Преобразователи избыточного давления
Номер
фотографии
общего вида
1д
26817-13
61936-15
3д
4д
5д
6д
43646-10
31654-14
37668-13
32854-13
56795-14
8д
9д
47336-11
26818-15
61533-15
НТ
СДВ-SMART, мод. 1041, 1050, 1051, 2050, 1060, 1061, 2060,
1141, 1150, 1151, 2150, 1160, 1161, 2160, 1171, 2170, 1341,
1350, 1351, 2350
ПДТВХ-1
АИР-10
ЭЛЕМЕР-АИР-30
Метран-150
DMP 3XX, DMP 4XX, DMD 3XX, DS 2XX, DS 4XX, DMK
3XX, DMK 4XX, XACT i, DM 10, DPS 2XX, DPS 3XX, DPS+,
HMP 331, HU 300
КОРУНД
ИД
MBS 1700, MBS 1750, MBS 3000, MBS 3050, MBS 33, MBS
3200, MBS 3250, MBS 4510
MBS 3300, MBS 3350, MBS 4003
ОВЕН ПД100И
56237-14
56246-14
11д
12д
Лист № 4
Всего листов 10
расхода
температуры
давления
Таблица 4 - Фотографии преобразователей
Преобразователи:
Номер
рисунка
аб
вг
д
1
2
3
4
5
6
7
8
Лист № 5
Всего листов 10
Окончание таблицы 4
9
10
11
12
13
14
15
Теплосчетчики обеспечивают:
- измерение тепловой энергии в соответствии с уравнениями измерений по МИ 2412-97
(количество систем, где проводятся измерения тепловой энергии, до 4-х);
- измерение объема, массы, объемного и массового расходов (количество трубопрово-
дов, где проводятся измерения, до 4-х);
- измерение температуры и разности температур, избыточного давления (количество
трубопроводов, где проводятся измерения, до 5-ти);
- измерение календарного времени;
- архивирование часовых (1536 часов), суточных (370 суток) и месячных (48 месяцев)
значений измеренных параметров, а также среднечасовых и среднесуточных значений темпера-
туры, разности температур, избыточного давления;
- ввод настроечных параметров;
Лист № 6
Всего листов 10
- отображение текущих, архивных и настроечных параметров;
- ведение журнала событий с фиксацией времени и даты возникновения события;
- сохранение данных при перерывах электропитания;
- защиту данных от несанкционированного изменения.
Обмен информацией с внешними устройствами осуществляется с помощью разных ин-
терфейсов в зависимости от исполнения тепловычислителя, входящего в состав теплосчетчика.

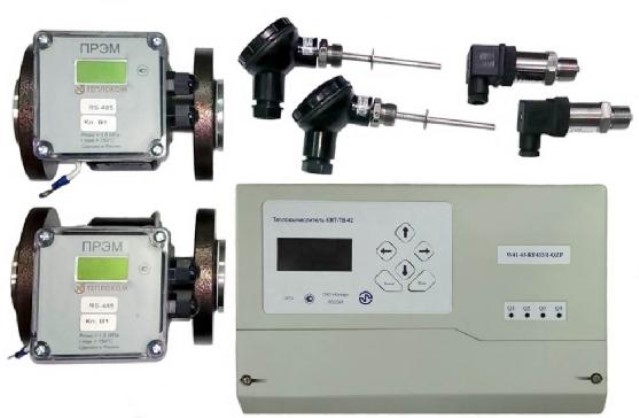

Фотографии общего вида теплосчетчиков приведены на рисунках 1-3.
Рисунок 1 - Общий вид теплосчетчика с тепловычислителем КМТ-ТВ-42-W41
Рисунок 2 - Общий вид теплосчетчика с тепловычислителем КМТ-ТВ-42-W42
Лист № 7
Всего листов 10
Рисунок 3 - Общий вид теплосчетчика с тепловычислителем КМТ-ТВ-42-W43
Места нанесения пломб для защиты от несанкционированного доступа приведены в
описаниях типа тепловычислителя и первичных преобразователей в составе теплосчетчика.
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчика разделено на метрологически
значимую часть ПО и метрологически незначимую часть ПО и записывается в тепловычислите-
ле при их производстве. Вычисление цифрового идентификатора ПО производится для метро-
логически значимой части ПО.
Программное обеспечение предназначено для обработки измерительной информации
от первичных преобразователей расхода, температуры, давления, вычислений расхода и коли-
чества воды, тепловой энергии, индикации результатов измерений на показывающем устройст-
ве, выбора параметров, сохранения результатов измерений и выбранных параметров в архивах,
формирования выходных сигналов, проведения диагностики теплосчетчиков.
В теплосчетчиках обеспечивается защита от несанкционированного доступа к запро-
граммированным параметрам. Защита реализуется при помощи системы пломб и паролей.
Таблица 5 - Идентификационные данные программного обеспечения теплосчетчиков
Значение
2
KMT42
01.00.ХХ.ХХ*
36C3
-
Идентификационные данные (признаки)
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (CRC16)
Другие идентификационные данные, если имеются
Примечание - * Х = 0 ... 9.
Цифровой идентификатор программного обеспечения можно считать по любому из
имеющихся интерфейсов.
Защита ПО теплосчетчиков (тепловычислителей) от непреднамеренных и преднаме-
ренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные
специальные средства защиты в достаточной мере исключают возможность несанкционирован-
ной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метро-
логически значимого ПО и измеренных (вычисленных) данных.
Лист № 8
Всего листов 10
Метрологические и технические характеристики
приведены в таблице 5.
от 150 до 180
2 или 3
от 145 до 160
50
±
0,5;
±
1;
±
2
±
(0,6+0,004
×
|t|)
±
0,01
Таблица 5 - Метрологические и технические характеристики теплосчетчиков
Значение
от 0 до 99999999
от 0 до 999999
от 0 до t
В
от 0 до 1,6 или от 0 до 2,5
±
(1+0,01
×
G
В
/G), но не более
±
3,5 %
±
(2+0,02
×
G
В
/G), но не более
±
5 %
±
(2 + 4
×
Δt
Н
/Δt + 0,01
×
G
В
/G)
±
(3 + 4
×
Δt
Н
/Δt + 0,02
×
G
В
/G)
Параметр
Диапазоны отображения параметров на показывающем
устройстве тепловычислителя:
- тепловая энергия (Гкал, МВт·ч или ГДж), объем (м
3
),
масса (т)
- объемный расход (м
3
/ч), массовый расход (т/ч)
Верхний предел измерений температуры теплоносите-
ля t
В
,
°
С
Диапазон измерений температуры теплоносителя,
°
С
Нижний предел измерений разности температур теп-
лоносителя в подающем и обратном трубопроводах
Δt
Н
,
°
С
Верхний предел измерений разности температур тем-
пературы теплоносителя в подающем и обратном тру-
бопроводах Δt
В
,
°
С
Диапазон измерений избыточного давления теплоно-
сителя, МПа
Отношение верхнего предела диапазона измерений
расхода теплоносителя G
В
к нижнему пределу диапа-
зона измерений расхода теплоносителя G
Н
первичных
преобразователей объемного расхода G
В
/G
Н
, не менее
Пределы допускаемой приведенной к диапазону изме-
рений погрешности при измерении избыточного дав-
ления теплоносителя, %
Пределы допускаемой абсолютной погрешности при
измерении температуры теплоносителя t,
°
С
Пределы допускаемой относительной погрешности
при измерении расхода теплоносителя G, %:
- КАСКАД-КМТ-42-1
- КАСКАД-КМТ-42-2
Пределы допускаемой относительной погрешности
при измерении тепловой энергии теплоносителя в за-
крытых системах водяного теплоснабжения, в зависи-
мости от разности температур Δt, %:
- КАСКАД-КМТ-42-1
- КАСКАД-КМТ-42-2
Пределы допускаемой относительной погрешности
измерения текущего времени, %
Лист № 9
Всего листов 10
от минус 10 до плюс 50
95
Значение
Окончание таблицы 5
Параметр
Условия эксплуатации:
- температура окружающего воздуха тепловычислите-
ля, °С
- относительная влажность окружающего воздуха теп-
ловычислителя при +35 °С и более низких температу-
рах, без конденсации влаги, %, не более
- температура и верхнее значение относительной
влажности окружающего воздуха для первичных пре-
образователей
приведены в технической докумен-
тации на эти приборы
Напряжение питания, потребляемая мощность, масса,
габаритные размеры
приведены в документации на со-
ставные части теплосчетчика
Примечание - Пределы допускаемой относительной погрешности при измерении тепловой
энергии теплоносителя в водяной открытой системе теплоснабжения рассчитываются по
МИ 2553-99 или по методике, утвержденной в установленном порядке
Знак утверждения типа
наносят на титульные листы эксплуатационных документов типографским способом.
Комплектность средства измерений
Комплект поставки теплосчетчиков КАСКАД-КМТ-42 приведен в таблице 6.
ОбозначениеКол-во
1
1
от 1 до 4
до 5
до 5
РИТМ.400800.002Д11
РИТМ.400800.002РЭ1
Таблица 6 - Комплект поставки
Наименование
Теплосчетчик КАСКАД-КМТ-42
в составе:
- тепловычислитель КМТ-ТВ-42
- первичные преобразователи расхода
- первичные преобразователи температуры
- первичные преобразователи избыточного давления
Теплосчетчики КАСКАД-КМТ-42. Методика поверки
Теплосчетчики КАСКАД-КМТ-42. Руководство по экс-
плуатации
Теплосчетчики КАСКАД-КМТ-42. Паспорт
РИТМ.400800.002ПС1
Поверка
осуществляется по документу РИТМ.400800.002Д1 «Теплосчетчики КАСКАД-КМТ-42. Мето-
дика поверки», утвержденному ФГУП «ВНИИМС» 21.12.2015 г.
Основные средства поверки:
- калибратор многофункциональный Метран 510-ПКМ, диапазон токов от 0 до 25 мА,
основная погрешность не более 3 мкА;
- генератор сигналов AFG-trial, диапазон от 0,1 Гц до 25 МГц, погрешность установ-ки
частоты не более 20∙10
-6
;
- частотомер CNT-90, диапазон измерений частоты от 0,001 Гц до 300 МГц, относи-
тельная погрешность измерений не более 2,5∙10
-4
%;
- измеритель температуры многоканальный прецизионный МИТ8.10М, диапазон изме-
рений от -200 до 500 °С, абсолютная погрешности при измерении температуры
не более (0,004+10
-5
∙t);
- магазин сопротивлений Р4834-М1, диапазон измерений от 0,01 до 11111,1 Ом, класс
точности 0,02/(2,5∙10
-7
).
Лист № 10
Всего листов 10
- установка для поверки счетчиков/расходомеров воды с относительной погрешностью
не более ± 0,3 %;
- термометры сопротивления эталонные мод. ПТСВ-4 (абсолютная погрешность
±0,02 °С);
- термостаты жидкостные мод. 7012, 7312 (абсолютная погрешность ±0,05 °С);
- манометр грузопоршневой МП-2,5; МП-6; МП-60; МП-600 кл. точности 0,05.
Знак поверки наносят на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методики измерений приведены в руководстве по эксплуатации РИТМ.400800.002РЭ,
МИ 2714-2002.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
КАСКАД-КМТ-42
1 ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие тех-
нические условия».
2 ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
3 РИТМ.400800.trial «Теплосчетчики КАСКАД-КМТ-42. Технические условия».
4 «Методика осуществления коммерческого учета тепловой энергии, теплоносителя», ут-
вержденная Приказом Министерства строительства и жилищно-коммунального хозяйства РФ
от 17 марта 2014 г. N 99/пр.
Изготовитель
Акционерное общество «КАСКАД» (АО «КАСКАД»), г. Черкесск
ИНН 0901021006
369000, Россия, Карачаево-Черкесская Республика, г. Черкесск, Северная часть города
Телефон: 8 (8782) 23-62-56
E-mail:
,
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 35533-07 | Теплосчетчики | ЛОГИКА 8961 | ЗАО "Теплоэнергомонтаж" (ТЭМ), г.С.-Петербург | 4 года | Перейти |
| 62754-15 | Теплосчетчики ультразвуковые компактные | СТК-У \"МАРС | ООО "ПК Прибор", г.Москва | 4 года | Перейти |
| 26326-06 | Теплосчетчики | ТЭМ-106 | СООО "АРВАС", Беларусь, г.Минск | 4 года | Перейти |
| 45024-10 | Теплосчетчики | ELF | Фирма "APATOR POWOGAZ S.A.", Польша | 4 года | Перейти |
| 13955-94 | Теплосчетчики электронные программируемые для закрытых систем теплоснабжения | АСМИ-1 | АО "Тулатеплосеть", г.Тула | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
