ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры газа тепловые MASS-STREAM
Назначение средства измерений
Расходомеры газа тепловые MASS-STREAM (далее - расходомеры) предназначены для
измерения массового и объемного расхода газов.
Описание средства измерений
Принцип действия расходомеров основан на принципе прямого измерения расхода
термоанемометрическим методом.
Конструктивно расходомеры выполнены в виде металлического основания с прямым
каналом. В канале установлено два зонда из нержавеющей стали (нагреватель и термосопро-
тивление). Между зондами создается постоянная разность температуры. Энергия, необходимая
для поддержания разности температур зависит от массового расхода газа. Принцип измерения
основан на законе Кинга, связывающего энергию нагревателя и массовый расход. Чем больше
массовый расход, тем больше энергии требуется для поддержания выбранной разности темпе-
ратур.
В зависимости от конструктивного исполнения, максимального расхода и типа элек-
тронных плат, расходомеры выпускаются в следующих моделях D-6300, D-6200, D-5100.
модель D-6300модель D-6200
модель D-5100

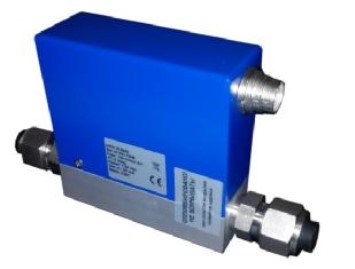

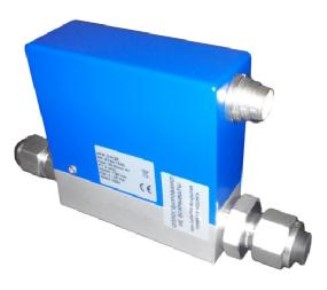

Рисунок 1 - Общий вид расходомеров газа тепловых MASS-STREAM
Лист № 2
Всего листов 5
Рисунок 2 - Места пломбировки расходомеров газа тепловых MASS-STREAM
Программное обеспечение
Программное обеспечение расходомеров моделей D-6200 и D-6300 является встроен-
ным. Расход измеряется непосредственно в потоке газа, переводится в цифровую форму и об-
рабатывается с помощью внутреннего программного обеспечения (прошивки). Измеренные и
обработанные величины могут быть выведены через аналоговый или цифровой (RS232 или до-
полнительный) интерфейс. Модель D-5100 является аналоговой и не имеет программного обес-
печения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
D-6300D-6200
Идентификационное наименование ПОmbcii_cta_flowbus* mbcii_cta_flowbus*
Номер версии (идентификационный номер) v.82x v.82x
ПО
Цифровой идентификатор ПО12501645*12501645*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования
Уровень защиты программного обеспечения от преднамеренных изменений соответствует «вы-
сокому» уровню в соответствии с Р 50.2.077-2014.
модель D-6300модель D-6200
модель D-5100
Лист № 3
Всего листов 5
Метрологические и технические характеристики
от 1,55·10
-2
до
3,88·10
2
от 7,76·10
-4
до
7,76
20°С, 101,325 кПа
от 1,20·10
-2
до
3,00·10
2
от 1,29·10
-2
до
3,22·10
2
20°С, 101,325 кПа
от 6,00·10
-4
до
6,00
D-6300
Модели
D-6200D-5100
Таблица 2
Наименование
характеристики
Верхниепределыизмерений
(ВПИ) массового расхода Q
M
max
,
кг/ч
от 7,76·10
-1
доот 7,76·10
-3
до
4,65·10
2
3,88
от 3,88·10
-2
до от 3,88·10
-4
до
2,33·10
1
1,94·10
-1
Нижниепределыизмерений
(НПИ) массового расхода Q
M
min
,
кг/ч
Верхниепределыизмерений
(ВПИ) объемного расхода Q
V
max
,
приведенные к условиям, м
3
/ч:
0°С, 101,325 кПа
от 6,00·10
-1
доот 6,00·10
-3
до
3,60·10
2
3,00
от 6,44·10
-1
до
3,86·10
2
от 6,44·10
-3
до
3,22
Нижниепределыизмерений
(НПИ) объемного расхода Q
V
min
,
приведенные к условиям, м
3
/ч:
0°С, 101,325 кПа
от 6,44·10
-4
до
6,44
от 3,00·10
-2
до от 3,00·10
-4
до
1,80·10
1
1,50·10
-1
от 3,22·10
-2
до от 3,22·10
-4
до
1,93·10
1
1,61·10
-1
±
2,0
±
3,0
±0,2 от ВПИ
±0,3 от ВПИ
±0,3 от ВПИ
±0,3 от ВПИ
Пределы допускаемой приведен-
ной погрешности при условиях
калибровки*, %
Дополнительная погрешность от
изменения температуры от усло-
вий калибровки*, %/°С
Дополнительная погрешность от
изменения рабочего давления от
условий калибровки*, %/100кПа
Температура измеряемой среды,
о
С
от 0 до +50
2,0
0-5; 0-10
0-20; 4-20
от 15 до 24
0-5
4-20
15 или 2415 или 24
190х180х190
7,0
Максимальное рабочее давление,
МПа
Диапазоны входных и выходных
сигналов
- напряжение постоянного тока,
В
- сила постоянного тока, мА
Напряжение питания, В
Габаритные размеры, мм, не бо-
лее
Масса, кг, не более
Средний срок службы, лет
280х210х110100х130х30
8,6 3,0
10
Лист № 4
Всего листов 5
НаименованиеМодели
характеристикиD-6300D-6200D-5100
Условия эксплуатации:
температура окружающего воз-
духа,
о
С от 0 до +50
относительная влажность, % от 30 до 80
* Условия заводской калибровки по давлению и температуре указываются на шильдике
прибора.
Знак утверждения типа
наносится на расходомер методом наклейки, а также на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Комплект поставки указан в таблице 3.
Примечание
в соответствии с заказом
Таблица 3
Наименование
Расходомер газа тепловой MASS-STREAM
Руководство по эксплуатации
Методика поверки
Количество
1 шт.
1 экз.
1 экз.
Поверка
осуществляется в соответствии с документом МП 0376-2-2016 «Инструкция. ГСИ. Расходомеры
газа тепловые MASS-STREAM. Методика поверки», утвержденным ФГУП «ВНИИР»
20 апреля 2016 г.
Перечень основных средств поверки:
- установка поверочная ИРВИС-УПГ-12000, диапазон воспроизводимых расходов от
0,025 до 12000 м
3
/ч;
- стенд для калибровки измерителей/регуляторов расхода газов СПИ-01, диапазон вос-
производимых расходов от 2,0 до 10000 мл/мин, относительная погрешность не более ±0,2%;
- стенд для поверки и калибровки измерителей и регуляторов расхода газа СПИ-02, диа-
пазон воспроизводимыхрасходов от 0,65 до 65 м
3
/ч, относительная погрешность
не более ±0,3%;
- установка поверочная СПИ-03, диапазон воспроизводимых расходов от 0,25
до 400 м
3
/ч, относительная погрешность не более ±0,3%.
Знак поверки в виде наклейки наносится на расходомер рядом с местом пломбировки
(рисунок 2) и в свидетельство о поверке.
Сведения о методиках (методах) измерений
Руководство по эксплуатации. Расходомеры газа тепловые MASS-STREAM D-6300.
Руководство по эксплуатации. Расходомеры газа тепловые MASS-STREAM D-6200.
Руководство по эксплуатации. Расходомеры газа тепловые MASS-STREAM D-5100.
Нормативные и технические документы, устанавливающие требования к расходомерам
газа тепловым MASS-STREAM
ГОСТ Р 8.618-2014. ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа.
Техническая документация «M+W Instruments GmbH», (Германия).
Лист № 5
Всего листов 5
Изготовитель
«M+W Instruments GmbH»
Dorfstr. 1, D-85391 Leonhardsbuch (Германия)
Тел. +49 8166/99 21-0, факс +49 8166/9921-21
Е-mail:
Заявитель
Общество с ограниченной ответственностью «Сигм плюс инжиниринг»
(ООО «Сигм плюс инжиниринг»)
ИНН 7728636669
117342, г. Москва, ул.Введенского, д.3, корп.5
Тел.: (495) 221-59-05, 333-33-25, факс: (495) 334-43-93
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Россия, РТ, 420088, г. Казань, ул. 2-ая Азинская д. 7а
Тел.: (843) 272-70-62, факс (843) 272-00-32
Е-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
