Комплексы цифровой радиографии КАРАТ КР исп. КАРАТ КР-35СР, КАРАТ КР-35ВР и КАРАТ КР-43ВР, ГРСИ 64699-16
Номер госреестра:
64699-16
Наименование СИ:
Комплексы цифровой радиографии
Обозначение типа:
КАРАТ КР исп. КАРАТ КР-35СР, КАРАТ КР-35ВР и КАРАТ КР-43ВР
Производитель:
ООО "Ньюком-НДТ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63103
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы цифровой радиографии КАРАТ КР исполнений КАРАТ КР-35СР,
КАРАТ КР-35ВР и КАРАТ КР-43ВР
Назначение средства измерений
Комплексы цифровой радиографии КАРАТ КР исполнений КАРАТ КР-35СР, КАРАТ
КР-35ВР и КАРАТ КР-43ВР (далее комплексы), предназначены для измерений линейных
размеров объектов, в том числе дефектов, на цифровых изображениях, полученных путем
сканирования запоминающих многоразовых рентгеновских пластин.
Описание средства измерений
Принцип работы комплексов заключается в преобразовании изображения объекта
контроля, полученного на пластине методом неразрушающего контроля, в цифровое
изображение и дальнейшей его обработки, анализе и архивировании.
В состав комплексов входят:
1. Сканер компании «DÜRR NDT GmbH & Co. KG», Германия, моделей CR 35 NDT Plus
(для исполнения КАРАТ КР-35СР), HD-CR 35 NDT Plus (для исполнения КАРАТ КР- 35ВР)
или HD-CR 43 NDT (для исполнения КАРАТ КР-43ВР);
2. Персональный компьютер;
3. Программное обеспечение «X-Vizor».
Считывание изображения производится сканирующим устройством. В процессе
считывания экспонированная пластина сканируется лазерным лучом. Излучение, возникающее
в результате фосфоресценции пластины под действием лазерного луча, детектируется
фотоприемником и конвертируется в цифровой сигнал. Цифровой сигнал преобразуется в
цифровое изображение и передается на компьютер.
После считывания запоминающая пластина проходит через устройство стирания.
Оставшиеся визуальные данные стираются под действием сильного света.
Внешний вид комплексов приведен на рисунках 1, 2.

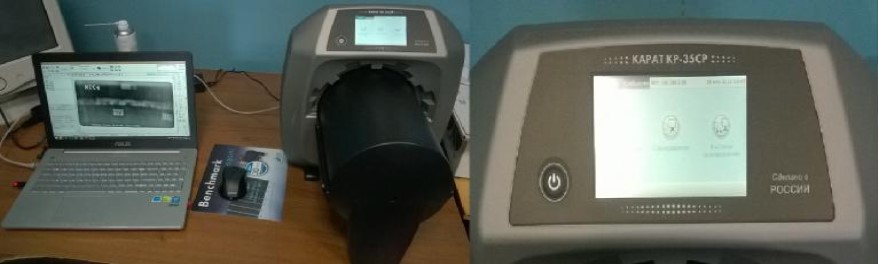

Рисунок 1 - Общий вид комплексов цифровой радиографии КАРАТ КР
исполнений КАРАТ КР-35СР и КАРАТ КР-35ВР
Место нанесения знака поверки
Лист № 2
Всего листов 5

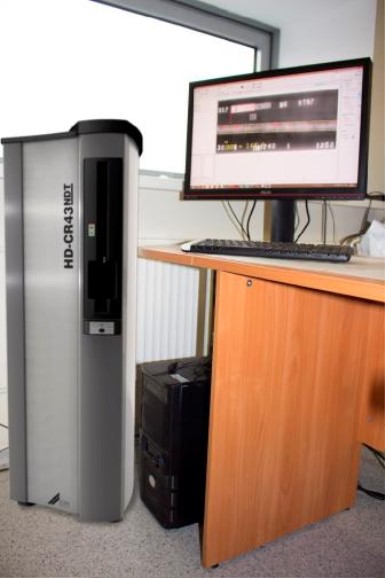

Рисунок 2 - Общий вид комплексов цифровой радиографии КАРАТ КР
исполнения КАРАТ КР-43ВР
Программное обеспечение
Комплексы работают с автономным программным обеспечением
«X-Vizor»
(далее - ПО).
Программное обеспечение обеспечивает получение цифровых изображений объектов, их
дальнейшую обработку, анализ и хранение результатов измерений.
ПО соответствует высокому уровню защиты от непреднамеренных и преднамеренных
изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
X-Vizor
Номер версии (идентификационный номер) ПО
6.10.1500*
Цифровой идентификатор ПО (контрольная сумма
исполняемого кода)
6Е315С58
(рассчитан по алгоритму CRC32)
___________
* - номер версии ПО должен быть не ниже указанного.
Таблица 1 - Идентификационные данные программного обеспечения
При нормировании метрологических характеристик было учтено влияние программного
обеспечения.
Место нанесения
знака поверки
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики комплексов, включая
показатели точности, представлены в таблице 2.
±
0,5
±
1,0
от 60 до 350
от 60 до 500
Значение
5
20
от 0,1 до 500
от 0,1 до 500
Таблица 2 - Основные метрологические и технические характеристики
Наименование характеристики
Пространственное разрешение комплекса, пар линий/мм
- КАРАТ КР-35СР, не менее
- КАРАТ КР-35ВР, КАРАТ КР-43ВР, не более
Диапазон измерений линейных размеров объектов на изображениях, мм:
- КАРАТ КР-35СР, КАРАТ КР-35ВР;
- КАРАТ КР-43ВР
Пределы допускаемой приведенной погрешности измерений линейных
размеров объектов на изображениях, % от максимального размера
сканированной пластины:
- КАРАТ КР-35ВР, КАРАТ КР-43ВР;
- КАРАТ КР-35СР
Размеры рабочей области/области сканирования, мм:
- КАРАТ КР-35СР, КАРАТ КР-35ВР:
- ширина;
- длина;
- КАРАТ КР-43ВР:
- 3 фиксированных размера пластин
180х240 мм
240х300 мм
350х430 мм
220
±
10%
140
250
370х400х470
1130х440х440
Напряжение питания комплексов от сети переменного тока, В
Мощность, потребляемая комплексом от сети переменного тока, Вт, не
более:
- КАРАТ КР-35СР, КАРАТ КР-35ВР;
- КАРАТ КР-43ВР
Габаритные размеры сканера, мм, не более:
- КАРАТ КР-35СР, КАРАТ КР-35ВР;
- КАРАТ КР-43ВР
Масса, кг, не более:
- КАРАТ КР-35СР, КАРАТ КР-35ВР;
- КАРАТ КР-43ВР
Время наработки на отказ, ч, не менее
Средний срок службы, лет
17,5
55,0
6000
7
Условия эксплуатации:
- диапазон температур окружающего воздуха,
о
С
- относительная влажность воздуха, %, не более
- диапазон атмосферного давления, кПа
от 10 до 35;
80;
от 86 до 106.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Лист № 4
Всего листов 5
Комплектность средства измерений
Комплектность комплексов представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
НаименованиеКол-во
Комплекс в составе: сканер HD-CR 35 NDT Plus, CR-35 NDT Plus или HD-CR 43 1
NDT; персональный компьютер *; ПО X-Vizor
Шнур питания 220В/50Гц1
Блок питания 220В/24В со шнуром подключения к сканеру **1
RJ45-кабель передачи данных (3 м) в компьютер1
Мышь оптическая1
HASP-ключ защиты ПО1
Руководство по эксплуатации1
Руководство пользователя1
Методика поверки1
_______________
* - внешний вид персонального компьютера определяется требованиями заказчика;
** - только для исполнений КАРАТ КР-35СР, КАРАТ КР-35ВР.
Поверка
осуществляется по документу МП 2511/0008-15 «Комплексы цифровой радиографии КАРАТ
КР исполнений КАРАТ КР-35СР, КАРАТ КР-35ВР и КАРАТ КР-43ВР. Методика поверки»,
утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14.03.2016 г.
Эталоны, применяемые при поверке:
- меры длины концевые плоскопараллельные, класса точности 2 по ГОСТ 9038-90.
Знак поверки в виде оттиска клейма наносится на свидетельство о поверке и в виде
наклейки на сканер, как показано на рисунках 1, 2.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Комплексы цифровой радиографии
КАРАТ КР исполнений КАРАТ КР-35СР, КАРАТ КР-35ВР и КАРАТ КР-43ВР. Руководство по
эксплуатации», 2015 г.
Нормативные и технические документы, устанавливающие требования к комплексам
цифровой радиографии КАРАТ КР исполнений КАРАТ КР-35СР, КАРАТ КР-35ВР и
КАРАТ КР-43ВР
ТУ 4276-002-69192869-14 «Комплекс цифровой радиографии КАРАТ КР (исп. КАРАТ
КР-35СР, КАРАТ КР-35ВР и КАРАТ КР-43ВР). Технические условия».
Изготовитель
ООО «Ньюком-НДТ»
ИНН 7804449350
Адрес: 195220, г. Санкт-Петербург, пр. Непокоренных, д. 49, лит. А, офис 525
Тел./факс: +7 (812) 313-9674
Адрес электронной почты:
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Тел.: (812) 251-76-01, факс: (812) 713-01-14
Адрес в Интернет:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
