ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Уровнемеры 3300
Назначение средства измерений
Уровнемеры 3300 предназначены для непрерывного контактного измерения уровня
жидкости и уровня (расстояния) границы раздела жидкостей.
Описание средства измерений
Принцип работы уровнемеров 3300 основан на измерениях длительности временных
интервалов между импульсами, излучаемыми уровнемером по волноводу (зонду) и
отраженными от поверхности измеряемой среды или границы раздела жидкостей.
Уровнемеры 3300 состоят из следующих функциональных блоков:
-
приемо-передающего устройства с волноводом, формирующего, излучающего и
принимающего радиочастотные импульсы;
-
измерительногопреобразователя,выполняющегоизмерениядлительности
временных интервалов, пропорционального значению расстояния до поверхности жидкости, и
по рассчитанному уровню вычисляющего объём жидкости (при наличии градуировочной
таблицы);
-
встроенного индикатора (при наличии), отображающего измеренные величины.
Значения уровня передаются дистанционно в виде аналогового выходного сигнала
постоянного тока от 4 до 20 мА, аналогово-цифрового сигнала с использованием HART
протокола или цифрового сигнала по протоколу Modbus.
С помощью преобразователя Rosemount 333 HART Tri-loop цифровой сигнал,
передаваемый по протоколу HART, преобразуется в три дополнительных аналоговых сигнала
от 4 до 20 мА. Предусмотрена возможность установки на корпус уровнемера преобразователя
сигналов HART Rosemount 775 для передачи данных по протоколу беспроводной связи Wireless
HART.
Уровнемеры выпускаются с различными типами волноводов (зондов): коаксиальный,
жесткий двойной, жесткий одинарный, сегментированный жесткий одинарный, гибкий двойной
и гибкий одинарный.
а)б)в)г)д)

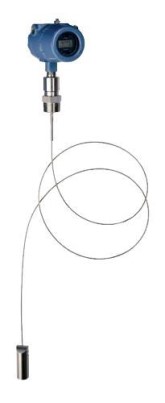

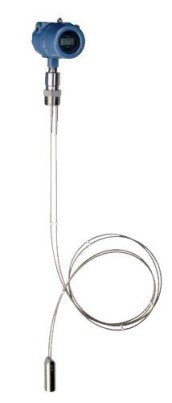

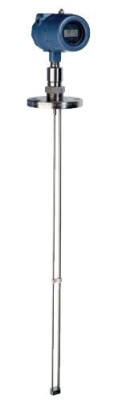

Рисунок 1 - Общий вид уровнемеров 3300 с различными типами волноводов (зондов):
а) коаксиальный, б) жесткий двойной, в) гибкий двойной с грузом,
г) жесткий одинарный, д) гибкий одинарный с грузом
Лист № 2
Всего листов 4
Уровнемеры имеют общепромышленное и взрывозащищенное исполнения, а также следующие
модели:
-
3301 - применяются для измерений уровня (расстояния) или уровня раздела
жидкостей при условии полного погружения волновода в жидкость;
-
3302 - применяются для измерений уровня (расстояния) и раздела жидкостей.
Программное обеспечение
Идентификационные данные ПО приведены в таблице 1.
Значение
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
tr_v022_build02.mot
не ниже V22
-
Уровень защиты программного обеспечения уровнемеров 3300 от непреднамеренных и
преднамеренных изменений «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблицах 1 и 2.
Наименование параметра
Значение
±0,01
Маркировка взрывозащиты
Таблица 2 - Основные метрологические и технические характеристики
от 0,1 до 23,5
1)
±5
±0,1
±0,15
2
от 8 до 42
23744×173×104
5
Диапазон измерений уровня (расстояния), м
Пределы допускаемой абсолютной основной погрешности
измерений уровня (расстояния) в диапазоне от 0,1 до 5,0 м, мм
Пределы допускаемой основной относительной погрешности
измерений уровня (расстояния) в диапазоне от 5,0 до 23,5 м, %
- для уровнемеров с жестким и коксиальным зондами
- для уровнемеров с гибкими зондами
Пределы допускаемой дополнительной относительной
погрешности измерений уровня (расстояния), вызванной
изменением температуры окружающей среды от 25 °С до
температуры в диапазоне от - 40 °С до + 85 °С,
на каждый 1 °С, %
Излучаемая мощность, мВт, не более
Напряжение питания постоянного тока, В
Габаритные размеры, мм, не более
Масса (без учёта фланца и волновода), кг, не более
Условия эксплуатации:
-
температура окружающей среды, °С
-
относительная влажность, %
от минус 40 до плюс 85
до 100
0Ex ia IIC T4 Ga X
Ga/Gb Ex d [ia Ga] IIC
T6…T1 X
1)
Указанный диапазон зависит от длины и типа зонда и диэлектрической проницаемости
жидкостей
Лист № 3
Всего листов 4
Знак утверждения типа
наносится на прикрепленную к уровнемеру табличку принятым на предприятии-изготовителе
способом, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Обозначение
Наименование
Количество, шт.
Примечание
-
11.5322.000.00 ПС
1
1
00809-0107-4811
Уровнемер 3300
Паспорт
Руководство по
эксплуатации
1
1)
В зависимости от заказа
--
-
1
Для взрывозащищенных
исполнений Е1, ЕМ
зависимости
от заказа) на каждые десять
Заглушка из
нержавеющей стали
для отверстия под
кабельный ввод
1)
Допускается прилагать 1 экземпляр (в
уровнемеров, поставляемых в один адрес.
Поверка
осуществляется по документу ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного
применения. Методика поверки».
Перечень эталонов, применяемых при поверке:
- установка эталонная для поверки уровнемеров 2-го разряда по ГОСТ 8.477-82,
погрешность ±1 мм;
- эталонная измерительная лента с грузом 2-го разряда по ГОСТ 8.763-2011;
- термометр с ценой деления 0,1 °С по ГОСТ 28498-90.
Знак поверки наносится на свидетельство о поверке или в паспорт уровнемера.
Сведения о методиках (методах) измерений
приведены в Руководстве по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
уровнемерам 3300
1 ГОСТ 8.321-2013 «ГСИ. Уровнемеры промышленного применения. Методика
поверки»
2 ТУ 4214-069-51453097-2015 «Уровнемеры 3300. Технические условия»
3 Техническая документация фирмы «Emerson Process Management/Rosemount Inc.»,
США, Швеция
Изготовитель
Акционерное общество «Промышленная группа «Метран» (АО «ПГ «Метран»)
ИНН 7448024720
Адрес: 454003, г. Челябинск, Новоградский проспект, д. 15
Тел.: +7 (351) 799 51 52
Факс: +7 (351) 799 55 90
E-mail:
Лист № 4
Всего листов 4
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест - Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Тел.: +7 (495) 544 00 00
E-mail:
Аттестат аккредитации ФБУ «Ростест-Москва» по проведению испытаний средств
измерений в целях утверждения типа RA RU.310639 от 16.04.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
