Номер госреестра:
64694-16
Наименование СИ:
Колонки топливораздаточные
Обозначение типа:
Benza
Производитель:
ЗАО "Пензаспецавтомаш", г.Пенза
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63098
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Колонки топливораздаточные «Benza»
Назначение средства измерений
Колонки топливораздаточные «Benza» (ТРК «Benza») предназначены для измерений
объема топлива (бензин, керосин, дизельное топливо) вязкостью от 0,55 до 40 мм
2
/с (от 0,55
до 40 сСт).
Описание средства измерений
Принцип работы основан на динамическом методе измерений в потоке объема топ-
лива с помощью счетчика жидкости.
ТРК «Benza» осуществляют подачу топлива из резервуара, измерение и индикацию
отпущенного объема. Задание дозы топлива и включение колонок производится на колонке
(местно). Индикация разового учета выданной дозы топлива устанавливается в положение
нуля автоматически после окончания выдачи топлива.
Колонка представляет собой единую самонесущую конструкцию и состоит из сле-
дующих конструктивных элементов:
- измерителя объема, предназначенного для измерений объема топлива, проходящего
через колонку, и представляющего собой четырехцилиндровый гидравлический двигатель,
приводимый в движение протекающим через него топливом;
- генератора импульсов, предназначенного для преобразования механического вра-
щения вала измерителя объема топлива в количество последовательных электрических им-
пульсов, пропорциональных объему выдаваемого топлива;
- клапана соленоидного, предназначенного для управления потоком топлива, обеспе-
чивающего снижение расхода топлива перед окончанием выдачи дозы и прекращение подачи
топлива после выдачи заданной дозы;
- контроллера измерительного программируемого «Benza BS», предназначенного для
управления топливораздаточной колонкой, оснащенного электронным блоком управления с
целью ведения учета выдачи топлива определенному кругу потребителей в пределах уста-
новленных лимитов, хранения и передачи информации на верхний уровень.
Отсчетное устройство колонок топливораздаточных «Benza» отображает информа-
цию об объеме выданной дозы.
Количество одновременно заправляемых транспортных средств - 1.
Фотография общего вида и маркировочная табличка колонок топливораздаточных
«Benza» представлены на рисунках 1, 2.

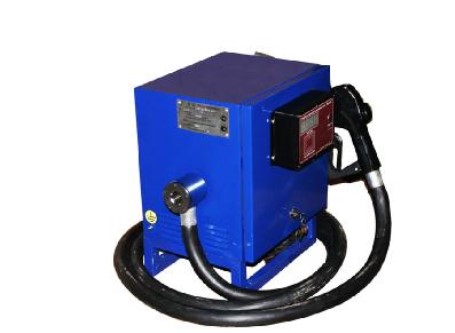

Рисунок 1 - Общий вид колонки топливораздаточной «Benza»
Лист № 2
Всего листов 5

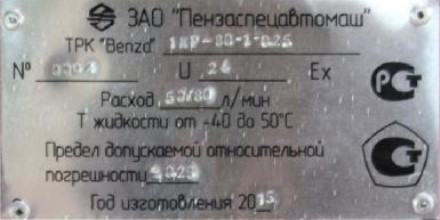

Рисунок 2 - Маркировочная табличка колонки топливораздаточной «Benza»

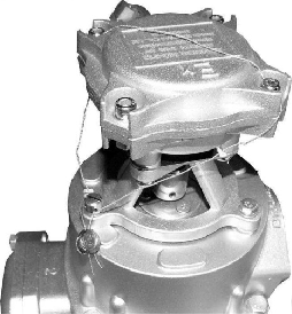

Рисунок 3 -
Пломбировка генератора импульсов
Рисунок 4 -
Пломбировка измерителя объема
Программное обеспечение
Программное обеспечение (ПО) колонок устанавливается (прошивается) в отсчетное
устройство и обеспечивает:
- регистрацию пользователей и транспортных средств, обслуживаемых на ТРК «Benza»
(для регистрации используются бесконтактные карты);
- установка лимитов на отпуск топлива для каждого пользователя и транспортного
средства;
- подсчет объема отпущенного топлива;
з
н
а
к
п
оверк
и
Порядок обозначения колонок топливораздаточных «Benza» в документации и при за-
казе: ТРК «Benza» Х
1
Х
2
Х
3
-Х
4
Х
5
-Х
6
-Х
7
Х
8
Х
9,
где:
Х
1
, Х
2
, Х
3
- одинарная колонка с ручным приводом: 1КР;
Х
4
, Х
5
- номинальный расход топлива: 50 л/мин, 80 л/мин;
Х
6
- с размещением сборочных единиц в одном корпусе: 1;
Х
7
, Х
8
, Х
9
- основная относительная погрешность: 0,25.
Для исключения возможности непреднамеренных и преднамеренных изменений изме-
рительной информации, оборудование, входящее в состав колонок, пломбируется с помощью
проволоки и свинцовой (пластмассовой) пломбы в соответствии с эксплуатационной докумен-
тацией на него, в местах, где возможно несанкционированное воздействие на результаты изме-
рений.
Схемы пломбировки основных элементов колонок приведены на рисунках 3,4.
з
нак
пов
ер
ки
Лист № 3
Всего листов 5
- управление клапанами снижения расхода, магнитными пускателями насосных агрега-
тов;
- юстировку колонки;
- настройку параметров работы контроллера и колонки;
- сохранение значений параметров, результатов отпуска топлива после отключения
электропитания в течение неограниченного времени.
Разделение на метрологически значимое и метрологически незначимое ПО есть.
Метрологически значимым параметром ПО является значение юстировочного коэффи-
циента, которое защищено электронной пломбой (счетчиком). Счетчик хранится в энергонеза-
висимой памяти отсчетного устройства колонки и его значение не может быть сброшено в ноль.
ПО исключает возможность модификации или удаления данных через интерфейсы
пользователя.
ИдентификационныеданныеметрологическизначимойчастиПОприведены
в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Другие идентификационные данные, если имеются
Значение
ПО ТРК «Benza»
1.0.8
F43B
CRC-16
Конструкция колонок обеспечивает полное ограничение доступа к метрологически
значимой части ПО и измерительной информации.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднаме-
ренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
представлены в таблице 2.
Значение
2
50; 80
2; 10
5; 10
±0,25
±0,25
0,25
±0,5
Таблица 2
Наименование характеристики
1
Номинальный расход топлива через один кран, л/мин
Минимальная доза выдачи, л
Наименьший расход топлива через кран, л/мин
Пределы допускаемой основной относительной погрешности при
измерении объема выданного топлива, %
Пределы допускаемой дополнительной относительной погрешности
при измерении объема выданного топлива, вызванной изменением
температуры окружающей среды и топлива от нормальной, в преде-
лах рабочих условий эксплуатации, %
Сходимость показаний, %
Пределы допускаемой относительной погрешности при измерении
объема минимальной дозы выданного топлива, %
Дискретность отображения информации указателя разового учета, л
Длина раздаточного рукава, м, не менее
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
0,1
4
490× 347× 455
50
Лист № 4
Всего листов 5
от -40 до +50
от 30 до 100 при 25 °С
от -40 до +35
от -40
1
до +50
2
от 15 до 25
от 30 до 100 при 25 °С
от 15 до 25
Продолжение таблицы 2
1
Условия эксплуатации нормальные:
температура окружающего воздуха, °С
относительная влажность, %
температура выдаваемого топлива, °С
Условия эксплуатации рабочие:
температура окружающего воздуха, °С
относительная влажность, %
температура выдаваемого топлива:
- бензина, °С
- дизельного топлива, °С
Примечание:
1
- или температуры помутнения или кристаллизации топлива
Знак утверждения типа
наносится на маркировочные таблички фотохимическим методом и на эксплуатационную до-
кументацию типографским способом.
Комплектность средства измерений
Таблица 3
Наименование
Количество
Колонка
1 шт.
Руководство по эксплуатации. ПСАМ-068.00.000 РЭ
Паспорт. ПСАМ-068.00.000 ПС
Контроллеры программируемые «Benza BS». Руководство по эксплуатации
1 экз.
1 экз.
1 экз.
Программное обеспечение «Benza-Автоматическая АЗС». Руководство опера-
тора
Рукав топливораздаточный
1 экз.
1 шт.
Кран топливораздаточный
1 шт.
2 шт.
1 компл.
Ключ для замков дверей колонки топливораздаточной «Benza»
Ремонтный комплект для измерителя объёма топлива
Вставка кабельная открытая "ех11" для кабельного ввода
1 шт.
Поверка
осуществляется по документу МИ 1864-88 «ГСИ. Колонки топливораздаточные. Методика
поверки».
Перечень эталонов, применяемых при поверке:
- Мерники 2-го разряда 10, 50, 100 дм
3
с основной относительной погрешностью
не более ±0,1 % по ГОСТ 8.400-2013.
Знак поверки наносится на генератор импульсов согласно рис. 3, на измеритель объема
согласно рис. 4, а также при первичной поверке - в Паспорт «Колонки топливораздаточные
«Benza». Паспорт. ПСАМ-068.00.000 ПС» (раздел 16), а при периодической поверке - на свиде-
тельство о поверке.
Лист № 5
Всего листов 5
Сведения о методиках (методах) измерений
приведены в разделе 2 документа «Колонки топливораздаточные «Benza». Руководство по
эксплуатации» ПСАМ-068.00.000 РЭ.
Нормативные документы, устанавливающие требования к колонкам топливораздаточ-
ным «Benza»
ГОСТ 8.510 - 2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости»
Изготовитель
Закрытое акционерное общество «Пензаспецавтомаш» (ЗАО «Пензаспецавтомаш»)
Адрес: 440015, г. Пенза, улица Егорова, 3
Тел./факс (8412) 67-47-77
Е-mail:
ИНН 5835003258
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандар-
тизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440039, г. Пенза, ул. Комсомольская, д. 20
Тел./факс: (8412) 49-82-65
Е -mail:
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311197 от 24.07.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
