Номер госреестра:
64690-16
Наименование СИ:
Счетчики газа ультразвуковые
Обозначение типа:
USM-GT-400
Производитель:
Фирма "RMG Messtechnik GmbH", Германия
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63094
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1916 от 07.09.2018 г.)
Счетчики газа ультразвуковые USM-GT-400
Назначение средства измерений
Счетчики газа ультразвуковые USM-GT-400 (далее – счетчики) предназначены для
измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и
других газов при рабочих условиях.
Описание средства измерений
Принцип действия счетчиков основан на методе измерения разности между временем
прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность
времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено
шесть пар ультразвуковых приемопередатчиков (далее – УЗП), и блока электроники USE 09
(далее – вычислитель), который закреплен с наружной стороны корпуса и не подвержен
влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть
трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП
образуют акустические каналы, которые расположены симметрично относительно оси
счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого
возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим
каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния
разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислительнаоснованиирезультатовизмеренийпоакустическимканалам
рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика,
объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его
состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек,
значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и
аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в
интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров
счетчика защищено специальным переключателем, находящимся на вычислителе, который
должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам
ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме
без вывода прибора из эксплуатации.
Лист № 2
Всего листов 7

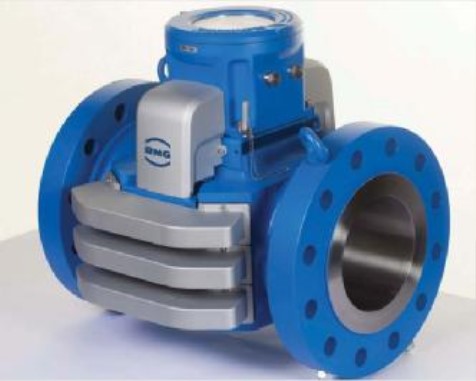

Рисунок 1 – Внешний вид счетчика (в стандартной модификации).
Схема установки пломб от несанкционированного доступа, в целях предотвращения
доступа к узлам регулировки, представлена на рисунках 2, 3 и 4.

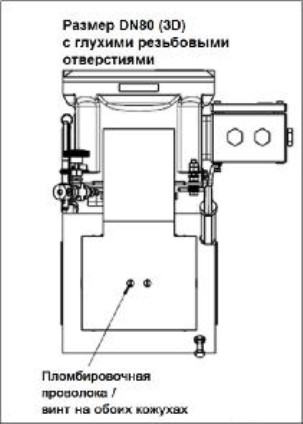

Рисунок 2 – Схема пломбирования для модели с DN 80.
Лист № 3
Всего листов 7

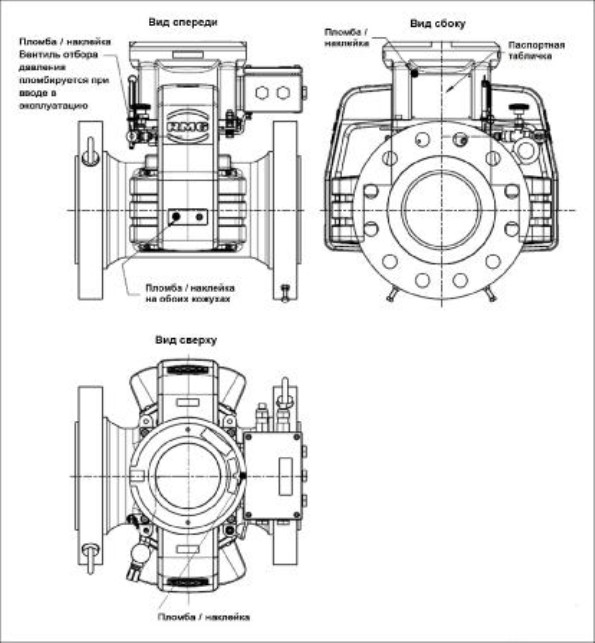

Рисунок 3 – Схема пломбирования для моделей с DN 100 - 150.

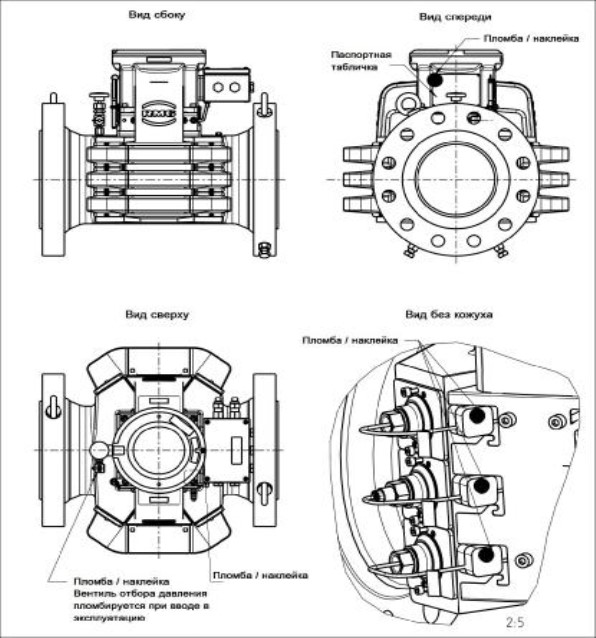

Рисунок 4 – Схема пломбирования для моделей c DN 200 - 1000.
Лист № 4
Всего листов 7
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее – ПО), включающее
алгоритм вычисления, который основан на конструктивных особенностях счетчика.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях
посредствомизмеренияскоростипотокагазанаоснованиивременипрохождения
ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего
диаметра.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные
Наименование ПО
Значение
Программное обеспечение счетчика «USM-GT-400»
1.4031.5011.5161.5201.523
Версия программного
обеспечения
Цифровой идентификатор
(контрольная сумма)
F89678F4A70BD3361AB7
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного
стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью
конфигурационного программного обеспечения RMGView, которое состоит из модулей
просмотра, диагностики и редактирования, предназначенных для проведения проверки
технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет
доступ только уполномоченным пользователям и одновременно определяет, какие параметры
пользователь может вводить или изменять.
Метрологические и технические характеристики
-
-
-
-
Значение
2
от 5 до 108000
Таблица 2 – Метрологические и технические характеристики
Наименование характеристики
1
Диапазон измерений расхода газа при рабочих условиях, м
3
/ч
Пределы допускаемой относительной погрешности измерений объ-
емного расхода и объема газа при рабочих условиях,%:
при использовании поверочной установки на природном газе
при избыточном давлении:
0,05Q
max
≤ Q ≤ Q
max
±0,3
Q
min
≤ Q < 0,05Q
max
±0,5
при поверке на поверочной установке на воздухе при атмо-
сферном давлении:
0,05Qmax ≤ Q ≤ Qmax±0,5
Qmin ≤ Q < 0,05Qmax±0,7
при имитационном методе поверки (в том числе для первич-
ной поверки) для DN 200 и более:
0,05Qmax ≤ Q ≤ Qmax±0,5
Qmin ≤ Q < 0,05Qmax±0,7
при имитационном методе поверки (в том числе для первич-
ной поверки) для типоразмеров менее DN 200:
0,05Qmax ≤ Q ≤ Qmax ±1,0
Qmin ≤ Q < 0,05Qmax ±1,4
Лист № 5
Всего листов 7
1
Диаметр условного прохода, мм (дюйм)
Диапазон значений скоростей измеряемого газа, м/с
2
от 80 (3″)
до 1000 (40″)
от –40 до +40
± 0,1
± 0,1
Пределы допускаемой приведенной погрешности преобразования
входных токовых сигналов в значения измеряемой величины, %
Пределы допускаемой абсолютной погрешности преобразования по
каналу ввода сигналов от термометров сопротивления в значения
температуры, ºС
Диапазон допустимых отклонений внутреннего диаметра входных
и выходных участков ИТ по отношению к внутреннему диаметру
фланцев на входе и выходе счетчика, %
Диапазон абсолютного давления измеряемого газа, МПа, (бар)
Диапазон температур измеряемого газа, °С
от -2 до +5
от 0,1 до 30 (от 1 до
300)
от –40 до +80
Условия эксплуатации:
- диапазон температур окружающей среды, °С
- относительная влажность окружающей среды, не более, %
Напряжение питания (постоянный ток), В
от -40 до +55
95
24 (+10/-15%)
Потребляемая мощность, Вт
15
Выходные сигналы, шт.:
- токовый 0/4 – 20 мА
1 (свободно
программируемый,
гальванически
развязанный)
2
3
2
- импульсный
- RS - 485/232
- контактный
Габаритныеразмеры (взависимостиоттипоразмера), мм, неболее
длина
ширина
высота
*
от 240 до 1500
от 338 до 1400
от 327 до 1200
от 75 до 3000
30
Масса, кг
Средний срок службы, лет, не менее
Примечание -
*
от центральной оси трубопровода
Счетчики газа ультразвуковые USM-GT-400 соответствуют требованиям ТР ТС 012/2011
«О безопасности оборудования для работы во взрывоопасных средах». Сертификат
соответствия № ТС BY/112 02.01.103 00278, серия BY № 0052738.
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации методом компьютерной графики в
верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Комплектность средства измерений
Таблица 3 – Комплектность
Наименование
Счетчик газа ультразвуковой USM-GT-400
Руководство по эксплуатации
КоличествоПримечание
1
1
Лист № 6 Trial
листов 7
Примечание
Наименование
Методика поверки МП 0336-13-2015
Программный комплекс RMGView
Комплект заводской документации
Комплект монтажных частей
Количество
1
1
1
1
В соответствии с заказом
Поверка
осуществляетсяподокументу МП 0336-13-2015 «Инструкция. ГСИ. Счетчики газа
ультразвуковые USM-GT-400.Методикаповерки»,утвержденномуФГУП«ВНИИР»
30 сентября 2015 г.
Основные средства поверки:
-
частотомер Ч3-63 (регистрационный № 9084-83), диапазон измеряемых частот от
0,01 Гц до 20 МГц;
-
термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы из-
мерений от минус 40 до плюс 80 °C, предел допускаемой погрешности 0,1%;
-
манометр МО (регистрационный № 5768-67), верхний предел измерений 30 МПа,
класс точности 0,16;
-
термометр технический стеклянный ТТ (регистрационный № 276-12), диапазон
измерений от минус 35 до плюс 50 °С, цена деления 0,1 °С;
-
барометр-анероид БАММ-1 (регистрационный № 5738-76), диапазон измерений
от 80 до 106,7 кПа, цена деления шкалы 100 Па;
-
гигрометр психрометрический ВИТ-1 (регистрационный № 42453-09), диапазон
измерений относительной влажности от 30 % до 80 %, цена деления термометров 0,5 °С;
-
установка поверочная расходоизмерительная, поверочная среда: природный газ,
диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону
поверяемого счетчика, с пределом основной относительной погрешности ± 0,23 % (или
средним квадратическим отклонением результатов измерений не более 0,05 % при 11
независимых измерениях, и неисключенной систематической погрешности не превышающей
0,1%);
-
установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон
задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого
счетчика, НСП 0,04 %, СКО 0,05 % (при 11 независимых измерениях);
-
калибратор многофункциональный ASC 300-R (регистрационный № 25895-09 ),
генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ± (0,015 % от показа-
ния ± 2 мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус
200 до плюс 300 °С, абсолютная погрешность ± 0,03 °С;
-
сертифицированное программное обеспечение для расчета скорости звука.
Допускается применением аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
ультразвуковым USM-GT-400
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расходов газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с
помощью ультразвуковых преобразователей расхода
Техническая документация фирмы «RMG Messtechnik GmbH», Германия
Лист № 7
Всего листов 7
Изготовитель
Фирма «RMG Messtechnik GmbH», Германия
Адрес: Otto-Hahn Strasse, 5, 35510 Butzbach
Тел.: +49 (0)6033 897 134
Факс: +49 (0)6033 897 191
Web-сайт:
Заявитель
Общество с ограниченной ответственностью «РМГ РУС» (ООО «РМГ РУС»)
ИНН 7751032954
Адрес: 142784, г. Москва, п. Московский, Киевское шоссе 22-й км, Бизнес-парк.
«Румянцево», домовладение 4, стр. 4, блок Д, офис 404
Тел./факс: +7 (495) 230-84-83, 662-14-18
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а
Тел.: +7 (843) 272-70-62
Факс: +7 (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 21325-01 | Счетчики ватт-часов активной энергии переменного тока статические трехфазные | САМ3 | ОАО "Саранский приборостроительный завод", г.Саранск | 6 лет | Перейти |
| 79577-20 | Установка поверочная для счетчиков газа | QRM | "Elster GmbH", Германия | 2 года | Перейти |
| 19333-00 | Дефектоскопы ультразвуковые | УД2-17-2(4.1) | АО "Интроскоп", Молдова, г.Кишинев | 1 год | Перейти |
| 41182-09 | Счетчики оптико-электронные аэрозольные | ОЭАС-05 | ФГУП "НИФХИ (физико-химический) им.Л.Я.Карпова", г.Москва | 1 год | Перейти |
| 13926-94 | Счетчики электрической энергии трехфазные электронные | ПСЧ-4П2 | ОАО "Мытищинский электротехнический завод", г.Мытищи | 6 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
