Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения Шнейдер Электрик, ГРСИ 64654-16
Номер госреестра:
64654-16
Наименование СИ:
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения
Обозначение типа:
Шнейдер Электрик
Производитель:
ПАО "Нефтеавтоматика", г.Уфа
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
02.08.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63058
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические микропроцессорной системы автоматизации
пожаротушения «Шнейдер Электрик»
Назначение средства измерений
Комплексы программно-технические микропроцессорной системы автоматизации
пожаротушения «Шнейдер Электрик» (далее - комплексы) предназначены для измерения и
контроля параметров систем управления пожаротушением и пожарной сигнализации
различных объектов (уровень, температура, давление, перепад давления, довзрывоопасная
концентрация компонентов, потребляемая активная и реактивная электроэнергия, ток,
напряжение) и управления положением или состоянием исполнительных механизмов, путем
измерения и воспроизведения силы постоянного тока в диапазоне от 4 до 20 мА и измерения
электрического сопротивления от первичных преобразователей.
Описание средства измерений
Принцип действия комплекса основан на одновременном измерении давления, уровня
жидкости, температуры, довзрывных концентраций горючих газов, силы, напряжения и
мощности переменного тока с последующим вычислением, обработкой и архивированием
значений параметров технологических процессов.
Комплексы обеспечивают выполнение следующих функций:
- измерение, контроль технологических параметров и анализ пожарной обстановки;
- прием и обработка информации о техническом состоянии оборудования и соединительных
линий комплекса;
- управление оборудованием пожаротушения и пожарными извещателями;
- отключение и восстановление режима автоматического пожаротушения;
- связь с другими системами;
- прием и исполнение команд оператора.
Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения,
в состав комплекса входит следующее типовое оборудование:
- автоматизированное рабочее место (далее - АРМ) оператора;
- АРМ инженера;
- шкаф центрального контроллера системы пожаротушения (далее - КЦ);
- шкафы устройства сопряжения с объектом пожаротушения (далее - УСО);
- шкаф блока ручного управления пожаротушением (далее - БРУ);
- панели информационные (индикации);
- оборудование нижнего уровня (контрольно-измерительные приборы, пожарные извещатели).
Приборные шкафы комплексов расположены вне взрывоопасных зон промышленного
объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне,
осуществляется через искробезопасные цепи.

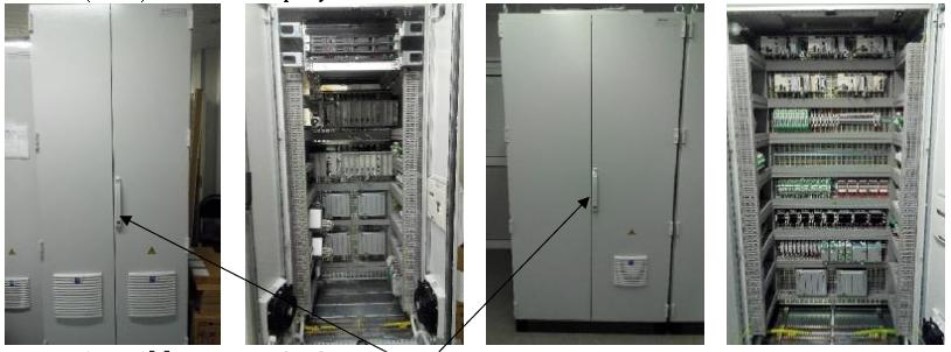

Внешний вид шкафа приведен на рисунке 1.
Лист № 2
Всего листов 8
механические замки
Рисунок 1 - Внешний вид шкафов комплекса
Измерительные каналы (ИК) комплексов строятся на базе программируемых
логических контроллеров и в общем случае состоят из:
1) первичных измерительных преобразователей технологических параметров утвержденных
типов в сигналы постоянного тока «4-20 мА» или в электрическое сопротивление (в диапазоне
от 30 до 180 Ом);
2)промежуточныхизмерительныхпреобразователей,осуществляющихнормализацию
сигналов и гальваническую развязку цепей первичных измерительных преобразователей
(исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
3) аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифро-аналоговые
преобразования. Модули предназначены для совместной работы по внешней шине с
контроллерами программируемыми логическими Modicon Quantum и Modicon M340;
4) АРМоператора,предназначенного длявизуализациитехнологического процесса,
формирования отчетных документов и хранения архивов данных.
ИК комплексов по компонентному составу разделяются на 5 основных видов.
Измерительныйканалвида1имеетструктуру:первичныйизмерительный
преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 -20
мА» - промежуточный измерительный преобразователь с гальванической развязкой - модуль
вводааналоговыхсигналов.Основныеметрологическиехарактеристикипервичных
измерительных преобразователей утвержденных типов приведены в таблице 1. Перечень
возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень
возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Примечание: Состав ИК зависит от конкретного исполнения.
приведенной
абсолютной
±0,1 %-
Таблица 1 - Метрологические характеристики первичных измерительных преобразователей
ПределыПределы
Функциональное назначение первичного
допускаемойдопускаемой
измерительного преобразователя
погрешности, погрешности,
не болеене более
ПИП избыточного давления нефти/нефтепродуктов,
сред вспомогательных систем (кроме воздуха)
ПИП избыточного давления/разрежения воздуха ±0,4 % -
ПИП перепада давления сред вспомогательных систем ±0,4 % -
ПИП силы тока, напряжения, мощности ±1,0 % -
Лист № 3
Всего листов 8
-
приведенной
Пределы
допускаемой
абсолютной
погрешности,
не более
±5,0 %
±10,0 мм
±2,0 °С
Пределы
Функциональное назначение первичного
допускаемой
измерительного преобразователя
п
огрешност
и
,
не более
ПИП загазованности воздуха парами
нефти/нефтепродуктов, % НКПРП*
ПИП уровня жидкости во вспомогательных емкостях -
ПИП температуры других сред -
* НКПРП - Нижний концентрационный предел распространения пламени
Тип СИ
Наименование СИ
Преобразователи измерительные серий
IM, IMS, MK
49765-12
KFD2-STC4-Ex1.H
KFD2-STC4-Ex1.20
KFD2-CR4-1.20
Преобразователи измерительные тока
и напряжения с гальванической
развязкой (барьеры искрозащиты)
серии К
22153-14
Таблица 2 - Промежуточные измерительные преобразователи
Регистрационный
номер
IM34-12EX-CRI/K63
группа IM31
группа IM33
IMS-AI-UNI/24VDC
IMS-TI-PT100/24VDC
IM43-14-CDRI
49662-12
18649-09
Таблица 3 - Модули ввода аналоговых сигналов
Тип СИНаименование СИ
Регистрационный
номер
BMXAMI0410
BMXAMI0810
140ACI04000
BMXAMI0800
Модули аналоговые
BMXAMI0410H
140ACI03000
140AVI03000
Контроллеры программируемые
140ARI03010
логические PLC Modicon
140AММ09000
Измерительныйканалвида2имеетструктуру:первичныйизмерительный
преобразователь с выходным сигналом постоянного тока стандартного диапазона «4 -20
мА» - модуль ввода аналоговых сигналов. Основные метрологические характеристики
первичных измерительных преобразователей утвержденных типов приведены в таблице 1.
Перечень возможных модулей ввода аналоговых сигналов приведен в таблице 3.
Примечание: Состав ИК зависит от конкретного исполнения.
Измерительный канал вида 3 имеет структуру: первичный измерительный
преобразователь температуры, представляющий собой термопреобразователь сопротивления -
Лист № 4
Всего листов 8
промежуточный измерительный преобразователь с гальванической развязкой - модуль ввода
аналоговыхсигналов.ОсновныеметрологическиехарактеристикиПИПтемпературы
утвержденного типа приведены в таблице 1. Перечень возможных промежуточных
измерительных преобразователей приведен в таблице 2. Перечень возможных модулей ввода
аналоговых сигналов приведен в таблице 3.
Примечание: Состав ИК зависит от конкретного исполнения.
Измерительный канал вида 4 имеет структуру: модуль вывода аналоговых сигналов -
промежуточный измерительный преобразователь с гальванической развязкой. Перечень
возможных промежуточных измерительных преобразователей приведен в таблице 2. Перечень
возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Примечание: Состав ИК зависит от конкретного исполнения.
Измерительный канал вида 5 состоит только из модуля вывода аналоговых сигналов.
Перечень возможных модулей вывода аналоговых сигналов приведен в таблице 4.
Примечание: Состав ИК зависит от конкретного исполнения.
49662-12
Контроллеры программируемые
логические PLC Modicon
18649-09
Таблица 4 - Модули вывода аналоговых сигналов
Тип СИНаименование СИ
Регистрационный
номер
BMXAMO0410
BMXAMO0802
BMXAMO0210
BMXAMO0210Н
Модули аналоговые
140ACO02000
140AVO02000
140ACO13000
Программное обеспечение
ПрограммноеобеспечениеПО«Комплексыпрограммно-технические
микропроцессорной системы автоматизации пожаротушения «Шнейдер Электрик» (далее - ПО
«ПТК МПСА ПТ «Шнейдер Электрик»), можно разделить на 2 группы - ВПО контроллеров
ПТК МПСА ПТ «Шнейдер Электрик» и внешнее, устанавливаемое на персональный
компьютер - ПО «OPC Factory Server» или ПО «MBE Driver».
Примечание: Выбор внешнего ПО зависит от конкретного исполнения.
ВПО контроллера ПТК МПСА ПТ «Шнейдер Электрик» устанавливается в
энергонезависимою память контроллеров в производственном цикле на заводе-изготовителя.
Текущие значения идентификационных признаков конкретного экземпляра контроллера
устанавливается в процессе первичной поверки комплекса.
ПО «OPC Factory Server» - программа, представляющая собой сервер данных
полученных с контроллера и предоставляющая их клиентам по ОРС-стандарту.
ПО «MBE Driver» - программа, представляющая собой сервер данных полученных с
контроллера и предоставляющая их клиентам (в т.ч. по ОРС-стандарту).
Идентификационные данные метрологически значимого ПО приведены в таблице 6.
Лист № 5
Всего листов 8
обеспечения
Таблица 6 - Идентификационные данные внешнего программного обеспечения ПО «ПТК
МПСА ПТ «Шнейдер Электрик»
Идентификационные данные (признаки)ЗначениеЗначение
Наименование программного
ПО «OPC Factory Server» ПО «MBE Driver»
MBE I/O Server
номер) программного обеспечения
Идентификационное наименование ПОOPC Factory Server -
[Server Status]
Номер версии (идентификационный
не ниже V3.50.2905.0не ниже v7.46b
Цифровой идентификатор программного
обеспечения (контрольная сумма--
исполняемого кода)
Алгоритм вычисления цифрового
идентификатора программного--
обеспечения
ПО «ПТК МПСА ПТ «Шнейдер Электрик», предназначенное для управления работой модулей
и предоставление измерительной информации по стандартным протоколам, не влияет на
метрологические характеристики средства измерений (метрологические характеристики
комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений
реализована на основе системы паролей и разграничения прав доступа. Механическая защита
ПО основана на использовании встроенного механического замка на дверях шкафов, в которых
монтируются компонента комплекса. Уровень защиты ПО «ПТК МПСА ПТ «Шнейдер
Электрик» - «высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики
Таблица 7 - Основные технические характеристики комплексов
НаименованиеЗначение
Диапазоны измерения физических величин:
- избыточного давления, МПа от 0 до 16
- разрежения, МПа от 0 до 0,1
- перепада давления, МПа от 0 до 14
- температуры, °Cот минус 100 до +200
- уровня, ммот 0 до 23000
- загазованности, % ННКРПот 0 до 100
- силы тока, потребляемого нагрузкой, Аот 0 до 5
- напряжения нагрузки, Вот 0 до 380
- сопротивления, Омот 30 до 180
- силы тока, мАот 4 до 20
Рабочие условия эксплуатации первичных измерительных преобразователей:
- температура окружающего воздуха, °Сот минус 40 до +60
- относительная влажность при температуре + 30 °С, %от 30 до 95 без конденсации влаги
- атмосферное давление, кПаот 84 до 107
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей
ввода/вывода:
- температура окружающего воздуха, °Сот 0 до +45
- относительная влажность при температуре + 30 °С, %от 40 до 80 без конденсации влаги
- атмосферное давление, кПаот 84 до 107
Лист № 6
Всего листов 8
Значение
от 187 до 264
50 ± 0,4
1500
500
Наименование
Параметры электропитания от сети переменного тока:
- напряжение, В
- частота, Гц
Потребляемая мощность шкафа КЦ, В·А, не более
Потребляемая мощность одного шкафа УСО, В·А,
не более
Назначенный срок службы, лет
Масса одного шкафа КЦ, кг, не более
Масса одного шкафа УСО, кг, не более
Габаритные размеры одного шкафа КЦ, мм, не более
Наименование
Габаритные размеры одного шкафа УСО, мм, не более
Максимальное количество ИК для одного шкафа
20
300
320
2400х1600х1000
Значение
2000х1200х600
176
измерительных каналов с
±0,15 % от диапазона
±7,5 % от диапазона
Таблица 8 - Основные метрологические характеристики входных
учетом погрешности первичных преобразователей
Наименование
Пределы допускаемой
приведенной
погрешности
±0,6 % от диапазона
±0,6 % от диапазона
±1,5 % от диапазона
- канал измерения избыточного давления нефти/нефтепродуктов,
жидких сред вспомогательных систем (кроме давления газа)
- канал измерения избыточного давления/разрежения газа
- канал измерения перепада давления сред вспомогательных систем
- канал измерения силы тока, напряжения, мощности
- канал измерения загазованности воздуха парами
нефти/нефтепродуктов, % НКПРП*
- канал измерения уровня жидкости во вспомогательных емкостях
- канал измерения температуры других сред
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА
±15 мм
±3 º С
±0,15 % от диапазона
Таблица 9 - Основные метрологические характеристики выходных измерительных каналов типа
«4 - 20 мА униполярный»:
Пределы допускаемой приведенной погрешности измерительного канала, %,
при использовании модулей вывода аналоговых сигналов
ВМХАМО0410
140АСО02000;
140ACO13000;
140AVO02000
ВМХАМО0210;
BMXAMO0210Н;
ВМХАМО0802
±0,15
±0,10
±0,25
Знак утверждения типа
наносится на табличку шкафа и на титульные листы эксплуатационной документации
типографским способом.
Лист № 7
Всего листов 8
Комплектность средства измерений
1
Кол. (шт.)
Таблица 10
Наименование
Комплекс программно-технический микропроцессорной системы автоматизации
пожаротушения «Шнейдер Электрик"
Комплект ЗИП
Методика поверки
Комплект эксплуатационных документов
1
1
1
Поверка
осуществляется по документу КДСА.425534.022 КИ «Комплексы программно-технические
микропроцессорной системы автоматизации пожаротушения «Шнейдер Электрик». Методика
поверки», утвержденному ФБУ «ЦСМ Татарстан» 15 июля 2016 г.
Перечень эталонов, используемых при поверке:
- калибратор процессов многофункциональный Fluke 726 (Рег. № 52221-12) или аналог с
метрологическими характеристиками не хуже:
воспроизведение (0-24) мА, погрешность ±(0,01 % + 2 ед. мл.р.);
измерение (0-52) мА, погрешность ±(0,01% + 2 ед. мл.р.);
- магазин сопротивлений Р4831 (Рег. № 6332-77), (0 - 100000) Ом, КТ 0,02.
Знак поверки наносится на свидетельство о поверке комплекса.
на комплексы
пожаротушения
программно-технические
«Шнейдер Электрик»
Сведения о методиках (методах) измерений
содержатсявРуководствепоэксплуатации
микропроцессорнойсистемы автоматизации
4371-021-45857235-2014РЭ.
Нормативные и технические документы, устанавливающие требования к комплексам
программно-техническим микропроцессорной системы автоматизации пожаротушения
«Шнейдер Электрик»
1 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения»
2 ТУ 4371-021-45857235-2014 «Программно-технические комплексы микропроцессорных
системавтоматизациипожаротушения«ШнейдерЭлектрик».Техническиеусловия»
с изменением № 5
Изготовитель
ПАО «Нефтеавтоматика»
ИНН 0278005403
450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, 24
Тел: (347) 279-88-99, 8-800-700-78-68
Факс: (347) 228-80-98, (347) 228-44-11
Лист № 8
Всего листов 8
Испытательный центр
ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в
Республике Татарстан» (ФБУ «ЦСМ Татарстан»)
420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24
Тел./факс: (843) 291-08-33
Е-mail:
Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 41146-09 | Комплексы спектрометрические | Барьер СЕГ-20П | ОАО "Специализированный НИИ приборостроения" (СНИИП), г.Москва | 1 год | Перейти |
| 17327-98 | Системы испытаний тормозного оборудования локомотива | СИТОЛ-2м | ЗАО НПП "Тормозное оборудование и системы" (ТОРМО), г.Екатеринбург | 2 года | Перейти |
| 77233-20 | Система автоматизированная измерительная | УКиДВ | ООО "VXI-Системы", г.Москва | 1 год | Перейти |
| 59370-14 | Комплексы измерительно-вычислительные | ИВК МЕРА-ММ | ЗАО "Нижневартовскремсервис", г.Нижневартовск | 3 года | Перейти |
| 13505-98 | Комплексы газоаналитические | 1500 | Фирма "Thermo Environmental Instruments Inc.", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
