Установки поверочные малогабаритные МПУ СЭМ, ГРСИ 64632-16
Номер госреестра:
64632-16
Наименование СИ:
Установки поверочные малогабаритные
Обозначение типа:
МПУ СЭМ
Производитель:
ООО "Фирма "Системы электроники и медицины" (СЭМ), г.Новосибирск; ОАО "БСКБ "Вега", г.Бердск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
31.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63034
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные малогабаритные МПУ «СЭМ»
Назначение средства измерений
Установки поверочные малогабаритные МПУ «СЭМ» (в дальнейшем - установки)
предназначены для измерений объемного расхода и объема протекающей жидкости.
Описание средства измерений
Принцип действия установок основан на сравнении результатов измерений объема
жидкости, пролитой через рабочие средства измерений в течение заданного интервала времени
с результатами измерений этого же объема жидкости, измеренного эталоном.
В установках в качестве эталона, могут быть использованы набор эталонных
расходомеров (преобразователей расхода) с измерителем интервала времени или мерники
металлические эталонные 2-го разряда.
В зависимости от используемого эталона, в установках используется два метода
определения погрешностей рабочих средств измерений:
Метод сличения - при использовании в качестве эталона эталонных преобразователей
расхода.
Объемный метод - при использовании в качестве эталона мерников 2-го разряда.
В качестве рабочей жидкости в установках используется вода питьевая по
СанПиН 2.1.4.1074-2001.
Установки выпускается в двух модификациях: МПУ «СЭМ»-1 и МПУ «СЭМ»-2,
отличающихся тем, что в состав модификации МПУ «СЭМ»-2 не входят мерники и
соответственно контур, обеспечивающий объемный метод измерений.
Каждая модификация выпускается в трех исполнениях МПУ «СЭМ»-1(2)-016; МПУ
«СЭМ»-1(2)-050; МПУ «СЭМ»-1(2)-200, отличающихся значением наибольшего создаваемого
расхода и соответственно диаметрами условного прохода (Ду) основных и дополнительных
первичныхпреобразователей(вдальнейшем-ПП)эталонныхрасходомеров.При
комплектовании установок термоэлектронагревателем поверочной жидкости к названию
установки добавляется буква Т: МПУ «СЭМ»-1(2)-Т.
Базовая модификация установок МПУ «СЭМ»-2 состоит из гидравлической части,
включающейсистемуосновныхтрубопроводов,эталонныйрасходомеросновного
трубопровода, патрубки-переходники, испытательный участок, оборотную емкость, буферную
емкость, запорно-регулирующую арматуру, электронасос базовой комплектации, частотный
преобразователь управления электронасосом и блок коммутации и индикации (БКИ). В
зависимости от исполнения в составе установок поставляется одна или две системы обводных
трубопроводов, включая эталонные расходомеры обводных трубопроводов и запорную
арматуру.
При необходимости, если по условиям применения предъявляются повышенные
требования к стабилизации потока, установки дополнительно комплектуется электронасосом
малых расходов и гидрокомпенсатором.
Модификация установок МПУ «СЭМ»-1 включает полностью МПУ «СЭМ»-2 и
дополнительно накопительную емкость, набор мерников и перекидное устройство.
Вкачествеаппаратурыдляизмеренийинтервалавременииспользуется
тепловычислитель «Тепло-3ВЭ» в режиме измерений интервалов времени, входящий в состав
БКИ. Он же используется для отображения результатов измеренийрасхода эталонными
расходомерами и рабочими средствами измерений. В составе установок может применяться до
3-х тепловычислителей «Тепло-3ВЭ» для обеспечения возможности одновременного получения
результатов измерений максимального числа устанавливаемых рабочих средств измерений.
Лист № 2
Всего листов 7
Работа всех тепловычислителей синхронизирована, в том числе работа по нажатию кнопки
СТАРТ/СТОП.
Общий вид установок показан на рисунке 1.
Длязащитыотнесанкционированногодоступаквнутреннимчастям
тепловычислителей «Тепло-3ВЭ» и изменений параметров их настройки корпус пломбируется
свинцовой пломбой с нанесением знака поверки.

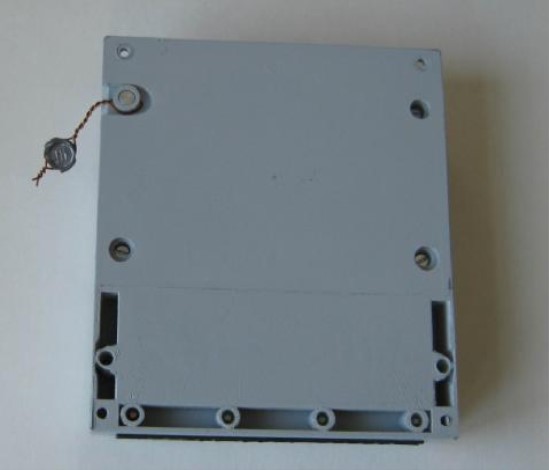

Место пломбирования установок расположено на обратной стороне корпуса
тепловычислителя «Тепло-3ВЭ» и показано на рисунке 2.
Рисунок 1 - Общий вид установок поверочных малогабаритных МПУ «СЭМ»-2-200
Рисунок 2
-
Место пломбирования установок
Место
пломбирования
Лист № 3
Всего листов 7
Программное обеспечение
представлено встроенным программным обеспечением (в дальнейшем - ПО) управляющего
микроконтроллера тепловычислителя «Тепло-3ВЭ» и вспомогательным автономным ПО -
сервисными программами для настройки и считывания данных, выполняемыми на внешней
ЭВМ. Встроенное ПО установок не подвергается разделению и является метрологически
значимым. Информационный обмен встроенного ПО установок с внешними устройствами
осуществляется посредством асинхронного последовательного интерфейса (RS232C, RS485) с
использованием протокола Modbus. Перечень реализованных команд протокола приведен в
руководстве по эксплуатации ШПИЮ. 421363.001.01РЭ. В соответствии с данным перечнем
команд протокол обмена может быть отнесён к защищённым, поскольку не предусматривает
команд, способных оказать влияние на встроенное ПО установок. Помимо внешних устройств с
цифровыминтерфейсом,встроенноеПОустановокобрабатываетсигналыотдвух
подключаемых внешних кнопок - «СТАРТ/СТОП» и «СБРОС», которые используются при
организации определения погрешностей преобразователейрасхода врежиме пуска
«Старт/Стоп».
Идентификационные признаки встроенного ПО установок указаны в таблице 1.
Идентификационные признаки автономного ПО установок указаны в таблице 2.
26
Таблица 1 - Идентификационные признаки встроенного программного обеспечения
Наименование программногоВстроенное ПО управляющего микроконтроллера
обеспечения тепло-вычислителя «Тепло-3ВЭ»
Идентификационное наименование ПО Т3ВЭ firmware
Номер версии (идентификационный
номер ПО)
Цифровой идентификатор ПОИсполняемый код недоступен для считывания и
модификации
2.2.0.0
Таблица 2 - Идентификационные признаки автономного программного обеспечения
Наименование программногоКонфигурационная программа
обеспечения
Идентификационное наименование ПОSAPO.exe
Номер версии (идентификационный
номер ПО)
Цифровой идентификатор ПОe3b6f353fa3d63602de0a29b68e70873
Уровень защиты встроенного ПО установок и метрологически значимых данных
(параметров настройки, архивов результатов измерений) соответствует высокому уровню по
Р 50.2.077-2014, уровень защиты автономного ПО установок - программы SAPO.exe
соответствует среднему уровню по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики установок приведены в таблице 3.
МПУ «СЭМ»-
200
Таблица 3 - Метрологические и технические характеристики установок
НаименованиеМПУ «СЭМ»-МПУ «СЭМ»-
016050
Диапазон воспроизводимых расходов
при методе сличений не менее чем, м
3
/ч:
для основного трубопроводаОт 2,0 до 16От 2 до 50
для обводных трубопроводов
1)
От 0,02 до 2,0 От 0,02 до 2,0
От 10 до 200
От 2,0 до 16
От 0,02 до 2,0
Лист № 4
Всего листов 7
±
0,15
от 10 до 30
±
0,3
±
0,01
±
3
±
0,5
0,6
от 10 до 35
от 10 до 90
от 30 до 80
60000
Наименование
Пределы допускаемой относительной
погрешности измерения объема и
объемного расхода методом сличений, %
(в диапазоне расходов, м
3
/ч)
МПУ «СЭМ»- МПУ «СЭМ»- МПУ «СЭМ»-
016 050 200
±
0,3
±
0,3
±
0,3
(от 0,1 до 16) (от 0,1 до 50) (от 0,1 до 200)
±
0,5
±
0,5
±
0,5
(от 0,04 до 0,1) (от 0,04 до 0,1) (от 0,04 до 0,1)
±
1,0
±
1,0
±
1,0
(от 0,02 до 0,04) (от 0,02 до 0,04) (от 0,02 до 0,04)
Диапазон воспроизводимых расходов при
объемном методе не менее чем, м
3
/ч:
от 0,02 до 8от 0,02 до 25от 0,02 до 50
220 (+22/-33) и 380 (+38/-57)
50 (
±
1)
51525
от 15 до 25
от 84 до 106,7
Пределы допускаемой относительной
погрешности измерения объема и
объемного расхода объемным методом, %:
Диапазон температур поверочной
жидкости при объемном методе,
°
С
Нестабильность усредненного значения
расхода не более, %
Пределы допускаемой относительной
погрешности задания и измерения
интервалов времени, %
Нестабильность температуры рабочей
жидкости, при методе сличений не
более,
°
С
Пределы допускаемой абсолютной
погрешности измерения температуры
поверочной жидкости,
°
С
Максимальное давление воды при работе
по методу сличений, МПа
Электропитание от сети переменного
тока напряжением, В
частотой, Гц
Потребляемая мощность, кВ·А, не более
Установки устойчивы к следующим
климатическим воздействиям:
температура окружающей среды,
°
С
температура рабочей жидкости (за
исключением МПУ «СЭМ»-1(2)-Т)
температура рабочей жидкости (только
для МПУ «СЭМ»-1(2)-Т) при методе
сличений
2)
,
°
С
относительная влажность воздуха
при 20
°
С, %
атмосферное давление, кПа
Среднее время наработки на отказ,
часов, не менее
Лист № 5
Всего листов 7
НаименованиеМПУ «СЭМ»-МПУ «СЭМ»-МПУ «СЭМ»-
016 050 200
Средний срок службы, лет, не менее10
Примечание:
1)
Может отсутствовать.
2)
Диапазон температур, в котором обеспечиваются погрешности измерения объема и
объемного расхода эталонными расходомерами, должен определяться диапазоном температур,
указанным в описании типа эталонных расходомеров.
Основные параметры и размеры установок приведены в таблице 4.
средств измерений, мм
Таблица 4 - Основные параметры и размеры установок
НаименованиеМПУ «СЭМ»-МПУ «СЭМ»- МПУ «СЭМ»-
016 050200
Диаметры условного прохода основного
трубопровода и ПП основного эталонного25(50)
1)
50100
расходомера, мм
Диаметры условного прохода обводных
трубопроводов
2)
и ПП дополнительных1010 или 1525 или 10
эталонных преобразователей расхода, мм
Диаметры условного прохода рабочих
от 10 до 40от 10 до 50от 10 до 150
Максимальное количество рабочих
средств измерений, одновременноот 1 до 10 в зависимости от Ду
устанавливаемых на испытательный
участок
Объёмы измерительных емкостей
3)
, дм
3
100, 10200, 50, 10
1000, 500,
50, 10
Объём накопительного бака дм
3
, не менее3005001500 или 500
Потребляемая мощность кВ·А, не более 5 15 25
Рабочая жидкостьВода питьевая по СанПиН 2.1.4.1074-2001
Занимаемая площадь, м
2
, не более 154060
Примечание:
1)
в скобках указан диаметр условного прохода, допускаемый на замену,
2)
может отсутствовать,
3)
набор измерительных емкостей может уточняться при заказе
Знак утверждения типа
наносится на табличку, закрепленную на основном трубопроводе установок, литографической
печатью и титульный лист руководства по эксплуатации ШПИЮ.421463.001РЭ по центру
сверху типографским способом.
Комплектность средства измерений
Комплектность установок приведена в таблице 5.
Примечание
Обозначение
ШПИЮ.421463.001
Таблица 5 - Комплектность установок
Наименование
Установка поверочная малогабаритная
МПУ «СЭМ»-2
Емкость буферная с
теплоэлектронагревателем (ТЭН)
ШПИЮ.421463.011
Для МПУ «СЭМ»-1(2)-Т
Лист № 6
Всего листов 7
НаименованиеОбозначениеПримечание
Накопительная емкость ШПИЮ.421463.004 Для МПУ «СЭМ»-1
Набор измерительных емкостей По ГОСТ 8.400 Для МПУ «СЭМ»-1
Перекидное устройство ШПИЮ.421463.005 Для МПУ «СЭМ»-1
Комплект патрубков-переходников ШПИЮ.421463.006 См. Примечание
«Установки поверочные малогабаритные
МПУ «СЭМ». ВедомостьШПИЮ.421463.001ВЭ
эксплуатационных документов
Эксплуатационная документация согласно
ШПИЮ.421462.002ВЭ, в том числе:
«Установки поверочные малогабаритныеШПИЮ.421463.001МП
МПУ «СЭМ». Методика поверки»
«Установки поверочные малогабаритныеШПИЮ.421463.001РЭ
МПУ «СЭМ». Руководство по
эксплуатации»
Примечание: Комплект патрубков - переходников и патрубков - проставок в составе
гидравлической части установки определяется таблицей 6. Комплект патрубков - проставок
формируется из расчета одновременной установки максимального числа рабочих средств
измерений, указанных в заказе.
Таблица 6 - Комплект патрубков - переходников и патрубков - проставок в составе
гидравлической части установки
Внутренние диаметры входящих в комплект установки
Патрубков - переходников и патрубков - проставок, мм
С присоединительными размерами под
водосчетчик или преобразователь расхода с
резьбовым креплением
10,15, 20, 25, 32, 40, 50
С присоединительными размерами под
водосчетчик или преобразователь расхода с
фланцевым креплением
10,15, 20, 25, 32, 40, 50, 65, 80, 100, 150
Поверка
осуществляется по документу ШПИЮ.421463.001МП «Установки поверочные малогабаритные
МПУ «СЭМ». Методика поверки», утвержденному ФГУП «СНИИМ» 09 июня 2016 г.
Основные средства поверки:
Мегомметр М4100/3 (Номер в Государственном реестре средств измерений 3424-73);
Термометр лабораторный ТЛ-4 (Номер в Государственном реестре средств измерений 303-61);
Частотомер электронно-счетный Ч3-55 (Номер в Государственном реестре средств измерений
6513-78
)
;
Рабочий эталон объема и массы жидкости 1-го разряда по ГОСТ 8.142-2013 или
ГОСТ 8.510-2002.
Средства поверки по ГОСТ 8.400-2013 ГСИ. Мерники металлические эталонные. Методика
поверки
Знак поверки наносится на свидетельство о поверке и навесные пломбы на месте
пломбирования тепловычислителей «Тепло-3ВЭ».
Сведения о методиках (методах) измерений
Методика (метод) измерений изложен в ШПИЮ.421462.002РЭ «Установки поверочные
малогабаритные МПУ «СЭМ». Руководство по эксплуатации».
Лист № 7
Всего листов 7
Нормативные и технические документы, устанавливающие требования к установкам
поверочным малогабаритным МПУ «СЭМ»
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная
схема объемного расхода жидкости в диапазоне от 3·10
-6
до 10 м
3
/с
ШПИЮ.421463.001ТУУстановкиповерочныемалогабаритныеМПУ«СЭМ».
Технические условия
Изготовители
Общество с ограниченной ответственностью «Фирма Системы Электроники и
Медицины» (ООО «Фирма СЭМ»)
ИНН 5404105375
630049, г. Новосибирск-49, Красный проспект, 220
Открытое акционерное общество «БСКБ «Вега» (ОАО «БСКБ «Вега»)
ИНН 5445006616
633010, Новосибирская обл., г. Бердск, ул. Ленина 89
Заявитель
ООО «Фирма СЭМ»
630049, г. Новосибирск-49, Красный проспект, 220
Испытательный центр
ФГУП «Сибирский государственный ордена Трудового Красного знамени научно-
исследовательский институт метрологии»
630004, г. Новосибирск, пр. Димитрова, 4
Тел. (383) 210-08-14, факс: (383) 210-13-60
Е-mail:
Аттестат аккредитации ФГУП «СНИИМ» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310556 от 14.01.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 55582-13 | Установки радиометрические | РКС-11И | ОАО "Пятигорский завод "Импульс", г.Пятигорск | 2 года | Перейти |
| 66337-16 | Система измерительно-управляющая технологическим процессом установки ЭЛОУ АВТ-1 ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Нет данных | ООО "ЛУКОЙЛ-Волгограднефтепереработка", г.Волгоград | 4 года | Перейти |
| 2399-69 | Установки потенциометрические постоянного тока | У309 | Завод "ЗИП", г.Краснодар | Нет данных | Перейти |
| 6767-78 | Установки титрометрические лабораторные | Т-108 | Завод измерительных приборов, Беларусь, г.Гомель | Нет данных | Перейти |
| 27472-04 | Установки поверочные | ВИУ-1 | ООО "Фирма "Аква-Вита-В", г.Краснодар | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
