Системы автоматического пробоотбора воздуха PM162M, ГРСИ 64604-16
Номер госреестра:
64604-16
Наименование СИ:
Системы автоматического пробоотбора воздуха
Обозначение типа:
PM162M
Производитель:
Фирма "Environnement S.A.", Франция
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63000
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы автоматического пробоотбора воздуха PM162M
Назначение средства измерений
Системы автоматического пробоотбора воздуха PM162M (далее – системы)
предназначены для отбора и измерений объёма проб воздуха с целью последующего
определения массовой концентрации взвешенных частиц гравиметрическим методом.
Описание средства измерений
Принцип действия систем основан на принудительной прокачке воздушной пробы
через аналитический фильтр с помощью побудителя расхода (насоса). Значение
объёмного расхода пробы через фильтр рассчитывается автоматически на основании
результатов измерений объёма отбираемой пробы и времени отбора.
Конструктивно система состоит из следующих элементов: аналитического блока,
обогреваемого пробоотборного зонда и насоса.
В аналитическом блоке размещены система управления, фильтродержатель, система
автоматической смены аналитических фильтров, подающий магазин с фильтрами и
приёмный магазин для фильтров с отобранной пробой. В подающий магазин загружается
не более 22 фильтров. Возможно исполнение аналитического блока для магазина на 70
фильтров. В зависимости от способа установки аналитический блок выпускается в
следующих исполнениях: для установки в стойки станций контроля и мониторинга и для
крепления к стене на опорах.
Обогреваемый пробоотборный зонд может оснащаться импакторами и/или
циклонами различных типов для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).
Системы могут комплектоваться насосом повышенной мощности.
На рисунке 1 изображён внешний вид системы. Системы являются сложными
электротехническими изделиями, ввиду чего внутренние элементы конструкции не
позволяют осуществить несанкционированное вмешательство, которое может привести к
искажению результатов измерений. Пломбирование корпуса не предусмотрено.

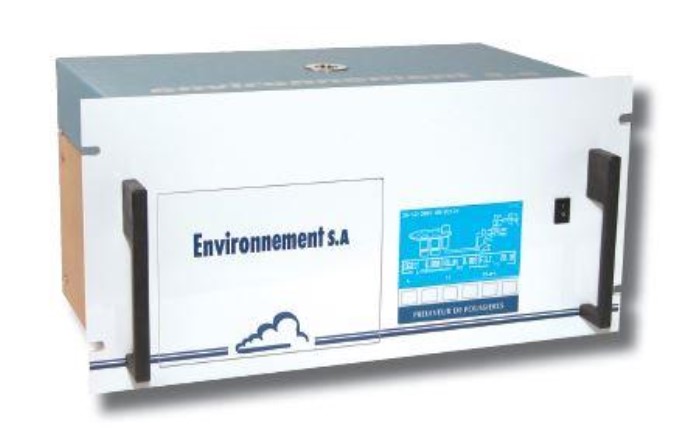

Рисунок 1 – Общий вид системы автоматического пробоотбора воздуха PM162M
Лист № 2
Всего листов 4
Электрическое питание осуществляется от сети переменного тока.
Для обмена данными с внешними устройствами система оснащена цифровыми
интерфейсами RS-232 или RS-422, а также аналоговыми различного исполнения и
назначения.
Результаты измерений выводятся на экран системы. Представление результатов
измерений предусмотрено в виде значений объёма и объёмного расхода отбираемой
пробы, в том числе приведённых к нормальным условиям.
Программное обеспечение
Системы имеют встроенное программное обеспечение (ПО).
Встроенное ПО используется для выполнения измерений, сбора, обработки,
отображения, хранения и передачи результатов измерений на внешние устройства и
носители информации.
Системы имеют «средний» уровень защиты ПО от преднамеренных или
непреднамеренных изменений в соответствии с документом Р 50.2.077-2014. При
нормировании метрологических характеристик учтено влияние ПО.
Значение
Идентификационное наименование ПО
PM162M LCD
Номер версии (идентификационный номер) ПО
версия не ниже 1.30
Цифровой идентификатор ПО
расчёт не предусмотрен
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Метрологические и технические характеристики
Значение
от 1 до 386
±5
1,0 / 2,3
±5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений объёма отбираемой пробы, м
3
Пределы допускаемой относительной погрешности измерений объёма
отбираемой пробы, %
Задаваемое значение объёмного расхода отбираемой пробы, м
3
/ч
Пределы допускаемой приведённой погрешности задания объёмного расхода
отбираемой пробы, %
360
Значение
2
Таблица 3 – Основные технические характеристики
Наименование характеристики
1
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
115 / 240
50 / 60
Потребляемая мощность, В
×
А, не более
Габаритные размеры средства измерений, мм, не более
– высота
– ширина
– длина
220
483
281
Лист № 3
Всего листов 4
Средний срок службы, лет
5
Наработка на отказ, ч, не менее
5000
Продолжение таблицы 3
12
Масса, кг, не более16
Условия эксплуатации:
– температура окружающей среды, ºС
– относительная влажность, %
– атмосферное давление, кПа
от + 10 до + 40
от 10 до 70
от 84 до 107
Знак утверждения типа
наносится на корпус системы с помощью наклейки и титульный лист руководства по
эксплуатации методом компьютерной графики.
Комплектность средства измерений
Основная комплектность поставки приведена в таблице 4.
Наименование
Методика поверки МП-242-1948-2016
Таблица 4
Система автоматического пробоотбора воздуха PM162M
Комплект принадлежностей
*
Руководство по эксплуатации
Количество
1 шт.
1 комп.
1 экз.
1 экз.
Примечание: комплект принадлежностей согласовывается при заказе.
Поверка
осуществляетсяподокументуМП-242-1948-2016«Системыавтоматического
пробоотбора воздуха PM162M. Методика поверки», утверждённому ФГУП «ВНИИМ
им. Д.И. Менделеева» «25» апреля 2016 г.
Основные средства поверки: расходомер-счётчик газа РГТ модели РГТ-6,
рег. номер 51713-12.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к системам
автоматического пробоотбора воздуха PM162M
1. Приказ Министерства природных ресурсов и экологии Российской Федерации от
«07» декабря 2012 г. № 425 «Об утверждении перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений и выполняемых при
осуществлении деятельности в области охраны окружающей среды и обязательных
метрологических требований к ним, в том числе показателей точности измерений», раздел
«Сопутствующие измерения состояния и загрязнения окружающей среды», пункт 2.
2. Техническая документация изготовителя.
Лист № 4
Всего листов 4
Изготовитель
Фирма «Environnement S.A.», Франция
Юридический адрес: 111, Bd Robespierre – BP 4513 – 78304, Poissy Cedex
Телефон: +33 (0) 1 39 22 38 00; факс: +33 (0) 1 39 65 38 08
Адрес в Интернете:
Адрес электронной почты:
Заявитель
Закрытое акционерное общество «Экрос-Инжиниринг» (ЗАО «Экрос-Инжиниринг»)
ИНН: 7801436602
Юридический адрес: 199178, г. Санкт-Петербург, В.О., Малый пр., д. 58, лит. А
Телефон: (812) 322-71-77, 493-56-25; факс: (812) 493-56-26
Адрес в Интернете:
Адрес электронной почты:
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологии им. Д.И. Менделеева»
(ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Адрес в Интернете:
Адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
