Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50, АМЦ2М-70, ГРСИ 64603-16

Смотреть ГРСИ
64602-16

Номер госреестра:

64603-16

Наименование СИ:

Адгезиметры электронные

Обозначение типа:

АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Производитель:

ООО "АПИК Технолоджи", г.Москва

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

13.07.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62999

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

АдгезиметрыэлектронныеАМЦ2-20,АМЦ2-50,АМЦ2-70,АМЦ2М-20,

АМЦ2М-50, АМЦ2М-70

Назначение средства измерений

Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50,

АМЦ2М-70 (далее – адгезиметры) предназначены для измерений усилия отслаивания при оп-

ределении адгезионной прочности (адгезии) защитных покрытий из полимерных лент по ме-

тоду А в соответствии с требованиями ГОСТ Р 51164-98.

Описание средства измерений

Принцип действия адгезиметров основан на преобразовании усилия отслаивания (от-

рыва) защитного покрытия в аналоговый электрический сигнал и далее в цифровую форму с

последующей цифровой обработкой на однокристальной ЭВМ с выдачей результата измере-

ний (минимальное, максимальное, среднеинтегральное значения) на буквенно-цифровое табло

и выходной разъем интерфейса (в некоторых модификациях адгезиметра). В качестве первич-

ного измерительного преобразователя используется тензометрический датчик.

Адгезиметры выполнены в корпусе из диэлектрического материала. В верхней части

корпуса имеется дугообразная ручка удержания прибора и приложения усилия отрыва, в ниж-

ней части - крюк для захвата образцов, сзади – батарейный отсек. Модификации с литерой М

имеют анатомический корпус и крюк для захвата образцов на обратной стороне. Для снятия

показаний на лицевой панели расположено буквенно-цифровое табло и кнопки управления.

Модификации адгезиметров отличаются предельными значениями диапазона измере-

ний адгезии и конструкцией. Модификации без литеры М имеют четырёхразрядное буквенно-

цифровое табло, модификации с литерой М имеют пятиразрядное буквенно-цифровое табло,

что обеспечивает отображение информации с более высокой разрешающей способностью. Ад-

гезиметры всех модификаций могут иметь исполнение с USB интерфейсом для выдачи ре-

зультатов измерений на компьютер с последующей обработкой, при таком исполнении в на-

звание прибора через пробел добавляется литера U.

Внешний вид адгезиметра приведен на рисунках 1 и 2, схема пломбирования от не-

санкционированного доступа приведена на рисунке 3.

Лист № 2

Всего листов 6

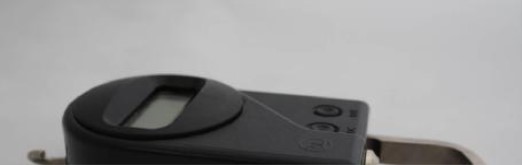

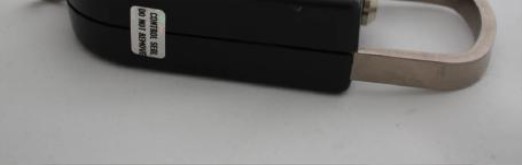

Рисунок 1 - Внешний вид адгезиметров АМЦ2-20, АМЦ2-50, АМЦ2-70

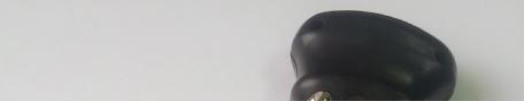

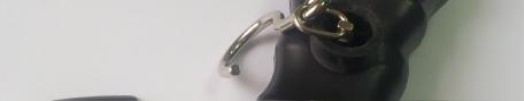

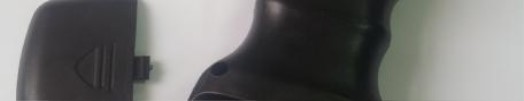

Рисунок 2 - Внешний вид адгезиметров АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Лист № 3

Всего листов 6

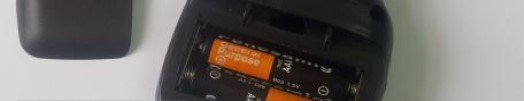

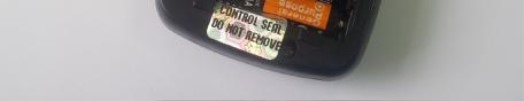

Рисунок 3 - Схема пломбирования электронного блока

от несанкционированного доступа

Программное обеспечение

Встроенное программное обеспечение (ПО Adhesim) обеспечивает чтение данных пер-

вичного измерительного преобразователя, обработку, хранение, отображение результатов из-

мерений на встроенном средстве отображения информации, ввод команд пользователя через

встроенное средство ввода команд, передачу информации в реальном времени через интер-

фейс USB на ПК, позволяет инициировать выполнение измерительного цикла, определяет ми-

нимальное, максимальное и среднее значение адгезии. Прямой доступ к ПО Adhesim отсутст-

вует. Внешнее программное обеспечение (ПО Адгезиметр или DMAViewer в зависимости от

модификации) считывает данные с памяти адгезиметра в порт USB персонального компьюте-ра

и обеспечивает обработку данных в графическом формате.

Идентификационные признаки ПО приведены в таблице 1.

Места пломбирования

Лист № 4

Всего листов 6

Таблица 1

Идентификационное данные (признаки)

Значение

АМЦ2-XXАМЦ2М-XX

Adhesim Adhesim

v1.1 и выше v1.0 и выше

Адгезиметр DMAViewer

v11.02.12 и выше v26.09.14 и выше

Встроенное программное обеспечение

Идентификационное наименование ПО

Номер версии (идентификационный но-

мер ПО)

Цифровой идентификатор ПО

Внешнее программное обеспечение

Идентификационное наименование ПО

Номер версии (идентификационный но-

мер ПО)

Цифровой идентификатор ПО

Конструкция адгезиметров исключает возможность несанкционированного влияния на

ПО СИ и первичную измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«Высокий» в соответствии с ГОСТ Р 50.2.077–2014.

Метрологические и технические характеристики

приведены в таблице 2.

0,098 (0,001)

0,981 (0,01)

Значение характеристики

от 0,981 до 196,1 (от 0,1 до 20,0)

от 0,981 до 490,3 (от 0,1 до 50,0)

от 0,981 до 686,5 (от 0,1 до 70,00)

Таблица 2

Наименование характеристики

Диапазоны измерений усилия, Н (кгс):

- АМЦ2-20, АМЦ2М-20

- АМЦ2-50, АМЦ2М-50

- АМЦ2-70, АМЦ2М-70

Цена младшего разряда, Н (кгс):

- АМЦ2-20, АМЦ2-50, АМЦ2-70

до 9,81 Н включ.

для усилий св. 9,81 Н

- АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Время ожидания, с

Время продолжительности измерения, с

Пределы допускаемой абсолютной основной по-

грешности измерений усилия (∆), Н (кгс)

Пределы допускаемой дополнительной абсолют-

ной погрешности измерений в рабочих условиях

применения

0,098 (0,001)

1, 2, 3, 4, 5, 6, 7

10, 20, 30, 40, 50, 60, 70

(0,001·N + 0,001),

где N — показания адгезиметра в Н,

(0,01 ·K + 0,01),

где K — показания адгезиметра в кгс

0,5 ∆

Лист № 5

Всего листов 6

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским или иным спосо-

бом.

Комплектность средства измерений

В комплект поставки входят:

- адгезиметр электронный (модификация по заказу)................................................................ 1 шт;

- упаковка ...................................................................................................................................... 1 шт;

- элемент питания ........................................................................................................................ 2 шт;

- приспособление по захвату плёнки....................................................................................... 1 шт.*;

- интерфейсный кабель ............................................................................................................. 1 шт.*;

- внешнее программное обеспечение .......................................................................................1 шт.*;

- руководство по эксплуатации. АПРД.431262.006 РЭП или АПРД.431262.007 РЭП

(в зависимости от модификации)............................................................................................... 1 экз;

- методика поверки. АПРД.431262.006МП.................................................................................1 экз.

Примечание - позиции, помеченные знаком * поставляются опционально.

Поверка

осуществляется по документу АПРД.431262.006МП «Инструкция. Адгезиметры электронные

АМЦ2-20, АМЦ2-50, АМЦМ-70 АМЦ2М-20, АМЦ2М-50, АМЦ2М-70. Методика поверки»,

утверждённому ФГУП «ВНИИФТРИ» 18.04.2016 года.

Основные средства поверки:

гири класса M2 по ГОСТ OIML 111-1-2009 с номинальными значениями 0,1 кг; 1,00 кг; 10,00

кг; 20,00 кг; 50,00 кг;

Сведения о методиках (методах) измерений

изложены в эксплуатационных документах.

от плюс 15 до плюс 35

от минус 20 до плюс 55

Наименование характеристики

Значение характеристики

от 2,2 до 3

0,3

0,15

Нормальные условия применения:

температура окружающего воздуха, °С

относительная влажность окружающего воздуха,

%, не более

Рабочие условия применения:

температура окружающего воздуха, °С

относительная влажность окружающего воздуха,

%, не более

Напряжение питания от источника постоянного

тока, В

Масса (без учета элемента питания), кг, не более

- АМЦ2-20, АМЦ2-50, АМЦ2-70

- АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Габаритные размеры (длина х ширина х высота)

мм, не более

- АМЦ2-20, АМЦ2-50, АМЦ2-70

- АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

Средняя наработка на отказ, ч

Средний срок службы не менее, лет

180×70×40

160×65×26

10000

Лист № 6

Всего листов 6

Нормативные и технические документы, устанавливающие требования к адгезиметрам

электронным АМЦ2-20, АМЦ2-50, АМЦ2-70, АМЦ2М-20, АМЦ2М-50, АМЦ2М-70

ГОСТ Р 51164-98 Трубопроводы стальные магистральные. Общие требования к защите

от коррозии

АПРД.431262.006ТУ Адгезиметры электронные АМЦ2-20, АМЦ2-50, АМЦ2-70. Тех-

нические условия

АПРД.431262.007ТУ Адгезиметры электронные АМЦ2М-20, АМЦ2М-50, АМЦ2М-70.

Технические условия

Изготовитель

Общество с ограниченной ответственностью “АПИК Технолоджи”

(ООО “АПИК Технолоджи”)

Адрес: 124527, г. Москва, г. Зеленоград, Солнечная аллея, д.6

ИНН:7735141674

Телефон/ Факс: +7(495) 543-76-50

E-Mail:

info@apik.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»)

Юридический адрес: Российская Федерация, 141570, Московская область, Солнечно-

горский район, рабочий поселок Менделеево, промзона ВНИИФТРИ, корпус 11.

Почтовый адрес: Российская Федерация, 141570, Московская область, Солнечногор-

ский район, п/о Менделеево.

Телефон: +7(495) 526-63-00, Факс: +7(495) 526-63-00

E-mail:

office@vniiftri.ru

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств изме-

рений в целях утверждения типа № 30002-13 от 07.10.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.« ___ » _______________ 2016 г.
