ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Ротаметры AM71LW, AM72LW, AM73LW
Назначение средства измерений
Ротаметры AM71LW, AM72LW, AM73LW (далее - ротаметры) предназначены для измерений
объёмного и массового расходов жидкостей и газов, в том числе воды, воздуха и пара.
АМ71LW
Программное обеспечение
отсутствует.
Описание средства измерений
Принципдействияротаметровоснованнаизмерениивысотыподъемапоплавка,
перемещающегося вследствие движения рабочей среды. Высота перемещения поплавка связана
монотонно возрастающей зависимостью с расходом рабочей среды.
Ротаметры состоят из измерительного блока и вертикальной конической измерительной трубки
из нержавеющей стали, в которой свободно перемещается вверх и вниз поплавок специальной
формы. Рабочая среда движется по трубке снизу вверх, вынуждая тем самым поплавок
подняться на определенную высоту. Образующийся кольцевой зазор между поплавком и
стенками трубки, определяющий положение поплавка на вертикальной оси, соответствует
равновесию сил, действующих на поплавок (сила гравитации, выталкивающая сила и напор
потока).
Ротаметры монтируются на технологическую линию с помощью фланцевых соединений.
Измерительныйблоквыполненвискрозащищенном,пыленепроницаемомне
взрывозащищенном исполнении. Объёмный или массовый расход текущей среды показывает
стрелка на шкале ротаметра.
Модели AM71LW, AM72LW, AM73LW отличаются схемами подсоединения к основному
подающему трубопроводу - Рис.1. Общий вид ротаметров приведен на Рис.2.
Рис.1
АМ72LW
АМ71LW
АМ73LW

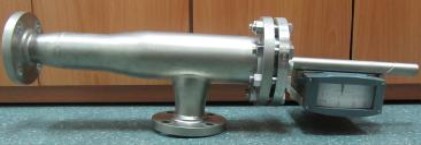

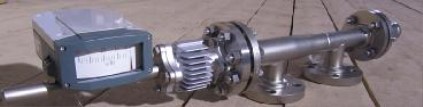

Рис.2 Общий вид ротаметров (стрелкой показано место нанесения знака утверждения
типа).
Лист № 2
Всего листов 5
Метрологические и технические характеристики
F13-104020-2-3,
Таблица 1
Модели АМ71LW-02A5R-2 АМ71LW-02AR-2/DU АМ71LW-02AR-2 АМ71LW-02А2R-3/DU АМ71LW-02AR-2
F13-104020-2-1,
F13-104020-2-2,
Заводские номераF13-104019-1F13-104019-2F13-104019-3
F13-104020-2-4,
F13-104020-4,
F13-104020-2-5,
F13-104020-2-6
F13-104020-5
20
вода
20
воздух
20
вода
25
воздух
20
вода
Условный диаметр Д
у
, мм
Рабочая среда
Диапазон измерений
- массового расхода, кг/ч
- объемного расхода, м
3
/ч
-
от 15 до 150
Относительный диапазон измерений
от 80 до 800
-10:1
-
от 4 до 40
10:1
от 100 до 1000
-10:1
10:1
от 150 до 1500
-
10:1
±1,5
Пределы допускаемой приведенной к
погрешности измерений, %
Параметры рабочей среды:
- температура, ºС
40
- избыточное давление, МПа
1,5
25 35 25 25
0,05 0,42 0,51 0,4-2
Температура окружающего воздуха, ºСот +5 до +12
Масса, не более, кг 6 6 6 6 6
Габаритные размеры:
-диаметр×длина трубы, не более, мм22×4022×5022×3529×5022×35
-диаметр фланца, не более, мм 119 100 100 109 100
- измерительного блока
Д×Ш×В, не более, мм230×83×151230×77×140230×83×151230×83×151230×83×151
Лист № 3
Всего листов 5
Продолжение таблицы 1
Модели
АМ71LW-02А2R-С АМ71LW-02А2R-2
АМ72LW-
02А2R-2/DU
АМ72LW-02А2R-
5/DU
АМ73LW-02А5R-4/FB/DL
Заводские номераF13-104020-6F13-104020-7F13-104019-4F13-104020-3F13-104020-1-1 F13-104020-1-2
20
вода
20
воздух
50
воздух
4040
пар
Условный диаметр Д
у
, мм150
Измеряемая среда вода
Диапазон измерений
- массового расхода, кг /чот 15000 до 150000
- объемного расхода, м
3
/ч -
от 50 до 500
-
10:1
-
от 6 до 60
10:1
-
от 30 до 300
10:1
от 40 до 400 от 40 до 400
- -
10:110:1
1,5
1,5
1,5
1,51,5
Относительный диапазон измерений10:1
Пределы допускаемой приведенной
погрешности измерений, %1,5
Параметры рабочей среды
- температура, ºС
87
- избыточное давление, МПа
0,35
35
0,42
25
0,015
25
0,214
158,9 158,9
0,51 0,51
Температура окружающего воздуха, ºСот плюс 5 до плюс 12
Масса, не более, кг
50
6
8
15
22
22
Габаритные размеры:
-диаметр×длина трубы, не более, мм
-диаметр фланца, не более, мм
-измерительного блока
Д×Ш×В, не более, мм
159×50
278
230×83×151
20×35
100
230×83×151
22×68
100
230×77×139
53×80
154
230×83×151
41×105
157
230×78×139
41×105
157
230×83×151
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на руководство по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 2
Ротаметры
Паспорт
Руководство по
эксплуатации
зав. №№ F13-104019-1, F13-104019-2, F13-104019-3, F13-104020-2-1, F13-
104020-2-2, F13-104020-2-3, F13-104020-2-4, F13-104020-2-5, F13-104020-2-
6, F13-104020-4, F13-104020-5, F13-104020-6, F13-104020-7, F13-104019-4,
F13-104020-3, F13-104020-1-1, F13-104020-1-2
17 шт.
1 экз.
Поверка
осуществляется в соответствии с ГОСТ 8.122-99 «ГСИ. Ротаметры. Методика поверки».
Основные средства поверки:
-эталон единицы объемного (массового) расхода газа (воды) 1-го разряда (2-го разряда) по
ГОСТ Р 8.618-2014 (ГОСТ 8.510-2002) в диапазоне от 0,01 м
3
/ч до 7500 м
3
/ч (от 0,06 м
3
/ч до
4000 м
3
/ч), пределы допускаемой относительной погрешности измерений ±0,3%; (±0,2%); -
установка поверочная «Взлет ПУ» ГР№47543-11, диапазон воспроизведения объемного
(массового) расхода воды от 0,3 до 750 м
3
/ч, пределы допускаемой относительной
погрешности измерений ±0,3%.
Знак поверки наносится на свидетельство о поверке или паспорт ротаметра с подписью
поверителя и датой поверки.
Сведения о методиках (методах) измерений
приведены в документе «Ротаметры AM71LW, AM72LW, AM73LW. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к ротаметрам
AM71LW, AM72LW, AM73LW
ГОСТР8.618-2014Государственнаясистемаобеспеченияединстваизмерений.
Государственная поверочная схема для средств измерений объемного и массового расходов
газа
ГОСТ 8.510-2002 Государственная система обеспечения единства измерений
Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки
Техническая документация фирмы-изготовителя
Изготовитель
Фирма "Tokyo Keiso Co. Ltd.", Япония
Shiba Toho Bldg 1-7-24 Shibakoen Minato-ku, 105-8558, Japan
Заявитель
ЗАО «НДЦ «НПФ «Русская лаборатория»
197101, Россия, г. Санкт-Петербург, Большой пр. П.С., д.57/1, оф.2
тел./факс: +7 (812) 325-6624, +7 (812) 233-1431, +7 (812) 233-0307
ИНН 7801082551
Лист № 5
Всего листов 5
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
