Преобразователи влажности и температуры измерительные Galltec+Mela, мод. LK, LW, LP, LI, ГРСИ 64597-16
Номер госреестра:
64597-16
Наименование СИ:
Преобразователи влажности и температуры измерительные
Обозначение типа:
Galltec+Mela, мод. LK, LW, LP, LI
Производитель:
Фирма "MELA SENSORTECHNIK GmbH", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62993
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Преобразователи влажности и температуры измерительные Galltec+Mela,
модификаций LK, LW, LP, LI
Назначение средства измерений
ПреобразователивлажностиитемпературыизмерительныеGalltec+Mela,
модификаций LK, LW, LP, LI (далее по тексту – преобразователи или ИП) предназначены для
измерений относительной влажности и температуры окружающей воздушной среды,
неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) первичного
преобразователя, и преобразования измеренных сигналов в унифицированные аналоговые
сигналы постоянного тока (от 4 до 20 мА (только для LK, LW)), напряжения (от 0 до 10 В,
от 0 до 5 В или от 0 до 1 В).
Описание средства измерений
Принцип измерения относительной влажности преобразователей основан на
зависимостидиэлектрическойпроницаемостиполярногополимерногосорбента,
используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип измерения температуры преобразователей основан на зависимости
сопротивления чувствительного элемента от измеренной температуры окружающей среды.
ПреобразователивлажностиитемпературыизмерительныеGalltec+Mela,
модификаций LK, LW, LP, LI отличаются друг от друга по метрологическим и техническим
характеристикам, а также имеют различные конструктивные исполнения.
Преобразователи модификаций LK, LW, LP, LI являются аналоговыми приборами и
состоят из платы преобразования в унифицированные аналоговые сигналы, расположенной
либо в корпусе прямоугольной формы из поликарбоната (для LK, LW) или ABS-пластика
(для LI) с внешним (для LK, LW) или встроенным (для LI) измерительным зондом с ЧЭ, либо
находится в трубке из поликарбоната с фиксированным присоединительным кабелем или
разъемом (для LP) с расположенным внутри измерительным ЧЭ. Преобразователи
изготавливаются различных конструктивных исполнений: канального (модификация LK),
настенного(модификацияLW),стержневого(модификацияLP)иликомнатного
(модификацияLI).Для измеренийотносительнойвлажности окружающейсреды
используется ЧЭ «calHT», а для измерений температуры могут использоваться ЧЭ «calHT», а
также типов «NTC», «Pt100», «Pt1000». Выходные сигналы сопротивления ЧЭ могут быть
без преобразования или с преобразованием в аналоговые сигналы постоянного тока (от 4 до
20 мА (только для LK, LW)) или напряжения (от 0 до 10 В, от 0 до 5 В, от 0 до 1 В).
Фотографииобщеговидапреобразователейвлажностиитемпературы
измерительных Galltec+Mela, модификаций LK, LW, LP, LI приведены на рисунках 1-4.
Лист № 2
Всего листов 5

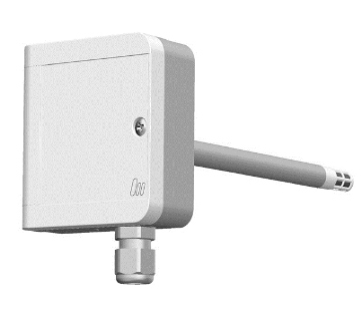

Рисунок 1 - Общий вид преобразователей
модификации LK
Рисунок 3 - Общий вид преобразователей
модификации LP

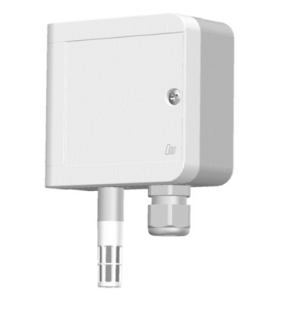

Рисунок 2 - Общий вид преобразователей
модификации LW

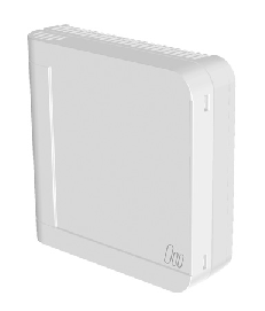

Рисунок 4 - Общий вид преобразователей
модификации LI
Программное обеспечение
Программное обеспечение (ПО) встроено в микропроцессорный модуль средства
измерений.
Для функционирования преобразователей необходимо наличие ПО. Разделение ПО на
метрологически значимую и незначимую части не реализовано. Все ПО является
метрологически значимым.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Идентификационное наименование встроенного ПО software
Номер версии (идентификационный номер) ПО
(*)
1
Цифровой идентификатор программного обеспечения -
Примечание к таблице 1:
(*)
– и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение
защищено от преднамеренных изменений с помощью специальных программных средств.
Лист № 3
Всего листов 5
Метрологические и технические характеристики
Основные метрологические и технические характеристики преобразователей
влажности и температуры измерительных Galltec+Mela, модификации LK, LW, LP, LI
приведены в таблице 2.
от 5 до 95
от 0 до 100
±3,0 % (в диапазоне от 30 до 80 %
включительно);
±5,0 % (в остальном диапазоне)
±0,06
±0,8
LK, LW, LP, LI
от плюс 10 до плюс 40
±(0,3+0,005·| t |),
где t – значение измеряемой
температуры, °С
от 4 до 20
от 0 до 1; от 0 до 5; от 0 до 10
250
80
135
80
83×83×40
81×81×25,7
Таблица 2
Параметры
Диапазон измерений относительной
влажности, %
Диапазон показаний относительной
влажности, %
Пределы допускаемой абсолютной
погрешности канала измерений относительной
влажности (при температуре окружающего
воздуха плюс 25±15 °С), %
Пределы допускаемой дополнительной
абсолютной погрешности канала измерений
относительной влажности (при температуре
окружающего воздуха выше (ниже ) плюс
25±15 °С ), %/°С
Диапазон измерений температуры, °С
(*)
Пределы допускаемой абсолютной
погрешности канала измерений температуры:
- для приборов с преобразованием
сопротивления ЧЭ в унифицированные
аналоговые сигналы постоянного тока или
напряжения
- для приборов без преобразования
сопротивления ЧЭ в унифицированные
аналоговые сигналы постоянного тока или
напряжения
Диапазон выходных аналоговых электрических
сигналов:
- постоянного тока, мА (только для LK, LW)
- напряжения постоянного тока, В
Масса (в зависимости от модификации), г:
- для LK
- для LW
- для LP
- для LI
Габаритные размеры прямоугольного корпуса
блока (в зависимости от модификации), мм:
- для LK, LW
- для LI
Длина корпуса преобразователя (в зависимости
от модификации), мм:
- для LK
- для LW
- для LP
220
50
93,5 (со сменным кабелем);
95 (с фиксированным кабелем)
Лист № 4
Всего листов 5
12
ПараметрыLK, LW, LP, LI
Диаметр корпуса преобразователя (для
модификаций LK, LW, LP), мм
Длина кабеля (для модификации LP), м1,5
Напряжение питания (в зависимости от типа
выходных аналоговых электрических
сигналов), В:
- от 4 до 20 мА:
- для LW, LKот 12 до 30 (постоянного тока)
- от 0 до 10 В:
- для LP от 12 до 30 (постоянного тока)
- для LK, LW, LI от 12 до 30 (постоянного тока);
от 13 до 30 (постоянного тока);
24±10%( постоянного/переменного тока)
Рабочие условия эксплуатации:
Температура окружающей среды, °С:
- для LK, LW, LPот минус 30 до плюс 80
- для LIот минус 20 до плюс 60
Относительная влажность воздуха, %:
- для trialдо 95 (без конденсации)
- для зонда (для модификаций LK, LW, LP) до 100
Примечание к таблице 2:
(*)
– допускается изготовление преобразователей с диапазоном шкалы преобразования
измеренных сигналов в унифицированные аналоговые сигналы постоянного тока или
напряжения в температурном эквиваленте отличным от диапазона измерений (например,
от 0 до плюс 50 °С или от 0 до плюс 100 °С).
Знак утверждения типа
наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации
типографским способом, а также на корпус прибора при помощи наклейки.
- 1 шт.;
- 1 экз.;
- 1 экз.;
- 1 экз.
защиты ЧЭ,
Комплектность средства измерений
В комплект поставки входят:
- преобразователь (модификация в соответствии с заказом)
- руководство по эксплуатации (на русском языке)
- методика поверки
- паспорт (на русском языке)
По дополнительному заказу: аксессуары для монтажа, фильтры для
калибровочные солевые растворы.
Поверка
осуществляется в соответствии с документом МП 64597-16 «Преобразователи температуры и
влажности измерительные Galltec+Mela, модификаций LK, LW, LP, LI. Методика поверки»,
утвержденным ФГУП «ВНИИМС» 15.12.2015 г.
Основные средства поверки:
-термометрцифровойпрецизионныйDTI-1000(номервфедеральном
информационном фонде по обеспечению единства измерений: 15595-12);
- измеритель комбинированный 2-го и 3-го разрядов Testo 645 с зондом 0636 9741 по
ГОСТ 8.547-2009;
- генератор влажного воздуха 1-го и 2-го разрядов HygroGen модификации HygroGen 2
по ГОСТ 8.547-2009;
Лист № 5
Всего листов 5
- генератор влажного газа эталонный 1-го и 2-го разрядов «Родник-4М» по
ГОСТ 8.547-2009.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныеитехническиедокументы,устанавливающиетребованияк
преобразователямвлажности и температурыизмерительным Galltec+Mela,
модификаций LK, LW, LP, LI
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения
электрические непрерывные входные и выходные.
Техническая документация фирмы "MELASensortechnik GmbH", Германия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры.
Изготовитель
Фирма "MELASensortechnik GmbH", Германия
Адрес: DE-07987 Mohlsdorf-Teichwolframsdorf
Тел.: +49 (0) 3661-62704-0, Факс.: +49 (0) 3661-32704-20
Е-mail:
, адрес в Интернет:
Заявитель
ООО «КИП-Сервис»
ИНН 2308073661
Адрес: 350000, г. Краснодар, ул. Митрофана Седина, 145/1
Тел.: +7 (861) 255-97-54
Е-mail:
адрес в Интернет:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений
в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 16869-97 | Приборы регистрирующие измерительные | 95 | Фирма "Jumo", Германия | 1 год | Перейти |
| 21906-01 | Системы информационно-измерительные контроля и учета энергопотребления | Пирамида | ЗАО ИТФ "Системы и технологии", г.Владимир | 4 года | Перейти |
| 26849-04 | Преобразователи оптические пирометрические | ОПП-94К-1,25 | ФГУП УНПП "Молния", г.Уфа | 1 год | Перейти |
| 32894-11 | Приборы регистрирующие измерительные | LOGOSCREEN nt тип 706581 и LOGOSCREEN 500 cf тип 706510 | Фирма "JUMO GmbH & Co. KG", Германия | 3 года | Перейти |
| 13995-04 | Преобразователи термоэлектрические | ТХК-10 | ФГУП НИИ НПО "Луч" отделение "Техно-Луч", г.Подольск | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
