Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35, ГРСИ 64590-16
Номер госреестра:
64590-16
Наименование СИ:
Аппаратура геодезическая спутниковая
Обозначение типа:
GeoMax Zenith 25 Pro, GeoMax Zenith 35
Производитель:
Фирма "GeoMax AG", Швейцария
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62985
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35
Назначение средства измерений
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35
предназначена для измерений расстояний при выполнении кадастровых и землеустроительных
работ, а также при создании и обновлении государственных топографических карт и планов в
графической, цифровой, фотографической и иных формах.
Описание средства измерений
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35 –
геодезические приборы, принцип действия которых заключается в измерении времени
прохождения сигнала от спутника до приёмной антенны и вычислении значения расстояния до
спутника.
Конструктивно аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro, GeoMax
Zenith 35 представляет собой пластиковый прорезиненный корпус, который вмещает в себя
спутниковую геодезическую антенну и приёмник, и управление которым осуществляется с
помощьюперсональногокомпьютераиликонтроллера.Принимаемаясоспутников
информация записывается во внутреннюю память.
На передней панели аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro
расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В
нижней части панели аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro расположен
отсек для съемных аккумуляторов и разъемы для карт памяти, а также порты питания, LEMO и
USB.
На передней панели аппаратуры геодезической спутниковой GeoMax Zenith 35
расположены кнопка питания и функциональная клавиша, а также светодиодные индикаторы. В
нижней части панели аппаратуры геодезической спутниковой GeoMax Zenith 35 расположен
отсек для съемных аккумуляторов и разъем для карт памяти, а также порты питания, LEMO,
USB и TNC.

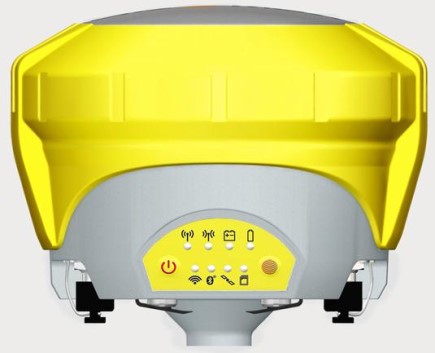

Рисунок 1 - Общий вид аппаратуры
геодезической спутниковой GeoMax Zenith 25 Pro

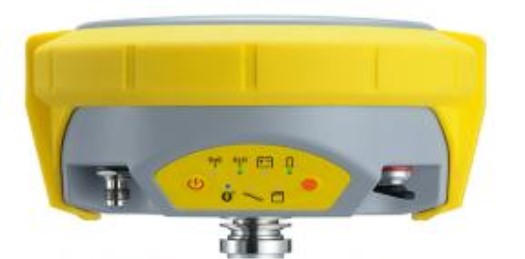

Рисунок 2 - Общий вид аппаратуры
геодезической спутниковой GeoMax Zenith 35
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой
GeoMax Zenith 25 Pro, GeoMax Zenith 35 не производится, все внутренние крепежные винты
залиты пломбирующим лаком.
Лист № 2
Всего листов 4
Программное обеспечение
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro имеет встроенное ПО
«Firmware Zenith 25 Pro» и ПО «GeoMax Geo Office», устанавливаемое на персональный
компьютер.
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro имеет встроенное ПО
«Firmware Zenith 35» и ПО «GeoMax Geo Office», устанавливаемое на персональный компьютер.
С помощью указанного ПО обеспечивается взаимодействие узлов аппаратуры
геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax Zenith 35 настройка и управление
рабочим процессом, хранение и передача результатов измерений, а также постобработка
измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные
точности конечных результатов.
Таблица 1 - Идентификационные данные программного обеспечения:
Идентификационное наименование ПО
Номер версии (идентификационный номер ПО), не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
«Firmware
Zenith 25 Pro»
2.70
0B7C7BFC
CRC32
«Firmware
Zenith 35»
1.04
406A9E7D
CRC32
«GeoMax
Geo Office»
3.1.1.0
E536DEB2
CRC32
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 –
2014.
Метрологические и технические характеристики
±2∙(5,0 + 0,5 ∙ 10
-6
∙ D)
±2∙(10,0 + 0,5 ∙ 10
-6
∙ D)
±2∙(10 + 1 ∙ 10
-6
∙ D)
±2∙(20 + 1 ∙ 10
-6
∙ D)
±2∙(3,0 + 0,5 ∙ 10
-6
∙ D)
±2∙(5,0 + 0,5 ∙ 10
-6
∙ D)
±2∙(8 + 1 ∙ 10
-6
∙ D)
±2∙(15 + 1 ∙ 10
-6
∙ D)
Таблица 2 - Метрологические и технические характеристики
Наименование характеристикЗначение характеристики
МодельGeoMax Zenith 25 ProGeoMax Zenith 35
Тип приёмника
Количество каналов
Многочастотный, многосистемный
120
Принимаемые сигналы GPS: L1/L2/L2C
ГЛОНАСС: L1/L2
Galileo
BeiDou: B1/B2
SBAS: EGNOG, WAAS,
MSAS, GAGAN
GPS: L1/L2/L2C/L5
ГЛОНАСС: L1/L2
Galileo
BeiDou: B1/B2
SBAS: EGNOG, WAAS,
MSAS, GAGAN,QZSS
Режимы измерений расстояний
Тип антенны:
«Статика», «Кинематика»,
«Кинематика в реальном времени (RTK)»
Встроенная
Границыдопускаемойабсолютной
погрешности измерений расстояний
(при доверительной вероятности 0,95),
мм, в режимах:
- «Статика»:
- в плане
- по высоте
-«Кинематика»,«Кинематикав
реальном времени (RTK)»:
- в плане
- по высоте
где D – измеряемое расстояние в мм
Лист № 3
Всего листов 4
5,0 + 0,5 ∙ 10
-6
∙ D
10,0 + 0,5 ∙ 10
-6
∙ D
10 + 1 ∙ 10
-6
∙ D
20 + 1 ∙ 10
-6
∙ D
3,0 + 0,5 ∙ 10
-6
∙ D
5,0 + 0,5 ∙ 10
-6
∙ D
8 + 1 ∙ 10
-6
∙ D
15 + 1 ∙ 10
-6
∙ D
7,4
11,1
Продолжение таблицы 2
Наименование характеристикЗначение характеристики
GeoMax Zenith 25 Pro
GeoMax Zenith 35
Модель
Допускаемая средняя квадратическая
погрешность измерений расстояний,
мм, в режимах:
- «Статика»:
- в плане
- по высоте
-«Кинематика»,«Кинематикав
реальном времени (RTK)»:
- в плане
- по высоте
где D – измеряемое расстояние в мм
10,5 – 28
от минус 40 до плюс 65
9 – 18
от минус 30 до плюс 60
Источник электропитания
- напряжение, В:
-внутренняя аккумуляторная
батарея
- внешний источник питания
Диапазон рабочих температур,
°
С
Габаритные размеры
(Диаметр × В), мм, не более
Масса, кг, не более
198 × 95
1,2
161× 131
1,17 (без аккумулятора)
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и
наклейкой на корпус аппаратуры геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax
Zenith 35.
Комплектность средства измерений
Таблица 3 – Комплект поставки аппаратуры геодезической спутниковой GeoMax Zenith25
Наименование
Аппаратура геодезическая спутниковая GeoMax Zenith 25 Pro
Аккумулятор
Трегер с адаптером
Зарядное устройство для аккумуляторов
Крепление контроллера к вехе
Интерфейсный USB кабель
Веха 2,5м
Радиоантенна
Антенна GSM
Руководство по эксплуатации
Транспортировочный кейс
Контроллер
Компакт-диск с ПО и документацией
Методика поверки МП АПМ 80-15
Количество, ед.
1
2
1
1
1
1
1
1
1
1
1
1
1
1
Лист № 4
Всего листов 4
Таблица 4 – Комплект поставки аппаратуры геодезической спутниковой GeoMax Zenith 35
Наименование
Аппаратура геодезическая спутниковая GeoMax Zenith 35
Аккумулятор
Зарядное устройство для аккумуляторов
Трегер с адаптером
Антенна GSM
Радиоантенна
Интерфейсный USB кабель
Руководство по эксплуатации
Транспортировочный кейс
Компакт-диск с ПО и документацией
Методика поверки МП АПМ 80-15
Количество, ед.
1
2
1
1
1
1
1
1
1
1
1
Поверка
осуществляется в соответствии с документом МП АПМ 80-15 «Аппаратура геодезическая
спутниковая GeoMax Zenith 25 Pro, GeoMax Zenith 35. Методика поверки», утверждённым
ООО «Автопрогресс-М» в декабре 2015 года
Перечень основного оборудования, необходимого для поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений приведена в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к аппаратуре
геодезической спутниковой GeoMax Zenith 25 Pro, GeoMax Zenith 35
1 ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
2 ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений
3 Техническая документация «GeoMax AG», Швейцария
Изготовитель
«GeoMax AG», Швейцария
Espenstrasse 135, CH-9443 Widnau, Switzerland
Phone: +41 71 447 1700, Fax: +41 71 447 1709; E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д.3, корп.1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб.0; E-mail:
Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения
типа № RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
