Расходомеры-счетчики вихревые F-2000 мод. F-2600 и F-2700, ГРСИ 64589-16
Номер госреестра:
64589-16
Наименование СИ:
Расходомеры-счетчики вихревые
Обозначение типа:
F-2000 мод. F-2600 и F-2700
Производитель:
Фирма "ONICON Incorporated", США
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.07.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62984
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700
Назначение средства измерений
Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700 (далее -
расходомеры-счетчики) предназначены для измерения расхода жидкостей и газов,
насыщенного и перегретого пара в напорных трубопроводах с условными диаметрами от 15
до 2000 мм (в зависимости от модели).
Описание средства измерений
Принцип действия расходомеров-счетчиков основан на методе «площадь-скорость».
Измерение скорости производится следующим образом: за телом обтекания, помещенным в
поток измеряемой среды (жидкость или газ), образуются дорожки вихрей (дорожка
Кармана). Частота следования вихрей (f) прямо пропорциональна скорости (V) измеряемой
среды и объемному расходу через сечение трубопровода.
Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого
типа, вмонтированного в тело обтекания, и микропроцессорного вычислительного блока
(электронного блока). Первичный преобразователь скорости состоит из тела обтекания
(генератора вихрей) с датчиком измерений частоты следования вихрей (пьезоэлектрический
преобразователь), вмонтированного в тело обтекания, и устанавливается в измерительном
сечении трубопровода на погружной штанге (модель F-2700) или в цилиндрическом корпусе
(с условным диаметром, совпадающим с внутренним диаметром трубопровода, на котором
устанавливается расходомер-счетчик) с фланцами или без фланцев (модель F-2600).
Пьезоэлектрический датчик преобразует знакопеременные пульсации давления, вызванные
чередованием вихрей, в частотный электрический сигнал, который поступает на вход
электронного блока.
Расходомеры-счетчики выпускаются двух моделей:
- модель F-2600 полнопроходного типа - фланцевые или межфланцевые (условные
диаметры расходомеров-счетчиков от Ду15 мм до Ду300 мм);
- модель F-2700 погружного типа с возможностью монтажа/демонтажа под
давлением (условные диаметры трубопровода от Ду50 мм до Ду2000 мм).
Электронный блок обеспечивает выполнение следующих функций:
- вычисление расхода различных жидкостей, газов и пара, а также отображение
значений на цифровом индикаторе;
- формирование пассивного гальванически развязанного импульсного сигнала с
нормированной ценой импульса преобразования объема;
- связь с устройствами сбора и отображения информации посредством интерфейсов
HART, BACnet, LonWorks, MODBUS-RTU RS485 или TCP/ I;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального расходу;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему
значению температуры измеряемой среды;
- формирование аналогового сигнала от 4 до 20 мА, пропорционального текущему
значению давления измеряемой среды;
- замыкание «сухого» контакта при превышении объемного расхода заданного
значения;
- замыкание «сухих» контактов при превышении расхода и/или температуры
заданного значения;
- замыкание трех «сухих» контактов (по выбору) при превышении расхода,
температуры, давления и плотности заданных значений.
Лист № 2
Всего листов 7
Электронныйблокимеетвстроенныйжидкокристаллическийдисплей.На
жидкокристаллическом дисплее во время проведения измерений отображаются следующие
значения исчисленных величин в графическом и цифровом виде: общий расход, текущий
расход, температура, давление, плотность.
Конструкциярасходомера-счетчикапредусматриваетмоноблочныймонтаж
первичного преобразователя скорости потока и электронного блока. По заказу электронный
блок может поставляться в раздельном варианте установки с кабелем длиной от 9 до 45 м.
Электронный блок размещается в герметичном алюминиевом корпусе, на котором
расположены индикаторное устройство (ЖКИ дисплей две строки по 16 символов), пульт
управления (шесть кнопок), контактные разъемы для подключения питания и внешних
электрическихцепей,обеспечивающиесовместимостьрасходомера-счетчикас
периферийными устройствами.
Расходомеры-счетчики имеют в зависимости от заказа встроенный преобразователь
температуры, а также встроенный преобразователь давления.
При установке расходомера-счетчика на трубопроводе необходимо соблюдать
длины прямых участков до и после расходомера-счетчика, рекомендованные фирмой-
изготовителем (в простых случаях необходимы прямые участки 10 Ду до и 5 Ду после
установки расходомера-счетчика).
Расходомеры-счетчики имеют каналы измерений температуры и давления с выводом
показаний на дисплей.
Общий вид расходомеров-счетчиков представлен на рисунках 1-2.

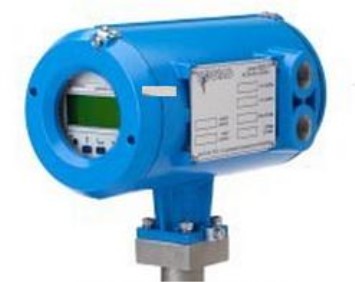

Рисунок 1 - Общий вид расходомеров-счетчиков F-2000.
Модель F-2600 полнопроходного типа
Лист № 3
Всего листов 7

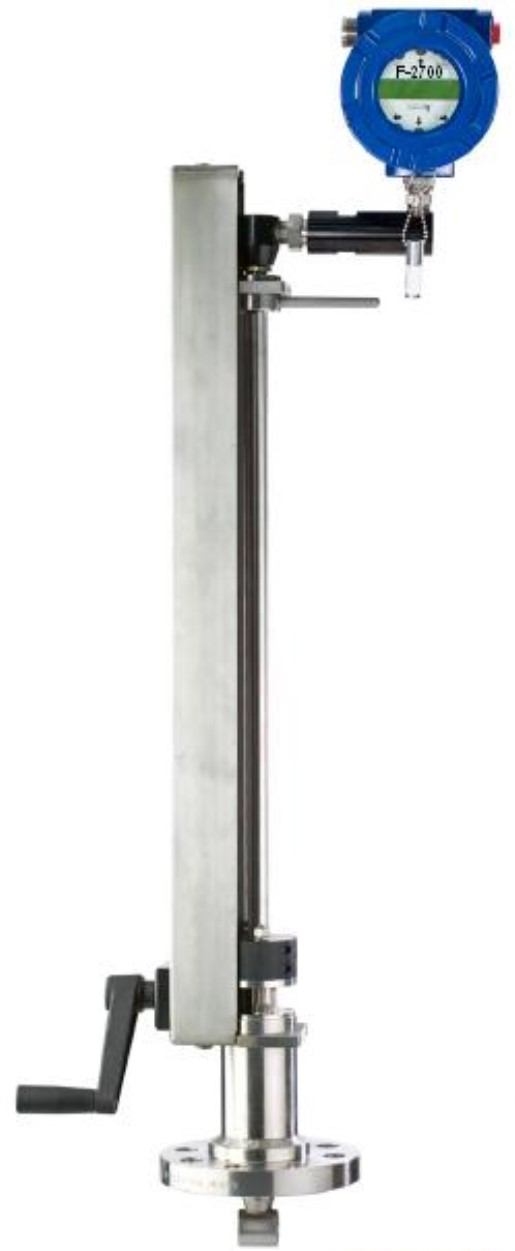

Рисунок 2 -Общий вид расходомеров-счетчиков F-2000.
Модель F-2700 погружного типа
Лист № 4
Всего листов 7
Схема пломбирования показана на рисунке 3.
Программное обеспечение
Расходомеры-счетчики имеют встроенное программное обеспечение (ПО).
Основные функции частей программного обеспечения:
-
Блок расчета расхода предназначен для расчетов этих значений по результатам
измерений, полученного сигнала, формируемого первичным преобразователем скорости;
-
Блок расчета объема предназначен для расчетов его значений по результатам
измерений расхода;
-
Блок архивации предназначен для расчетов и хранения измерительной и
диагностической информации;
-
Блокиндикациипредназначендлявизуальногоотображениянатабло
расходомера-счетчика измерительной, диагностической и настроечной информации;
-
Блокреальноговременипредназначендляизмерениявремениработы
расходомера-счетчика и времени действия диагностируемых ситуаций;
-
Блок диагностики предназначен для симуляции значений измеряемых параметров
и контроля значений полученных выходных результатов на соответствие заданным
значениям и формирования диагностических сообщений.
Конструктивнорасходомеры-счетчикиимеютзащитувстроенногоПОот
преднамеренных и непреднамеренных изменений, реализованную изготовителем на этапе
производства путем блокировки доступа к электрически программируемой постоянной
памяти микроконтроллера от записи данных.
Нормирование метрологических характеристик расходомера проведено с учетом того,
что встроенное программное обеспечение является неотъемлемой частью расходомера.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
Значение
2
Таблица 1
Идентификационные данные
1
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления идентификатора ПО
ONICON
Не ниже 1.1
2С49
CRC-16
Рисунок 3 - Схема пломбирования расходомеров-счетчиков
Одноразовая
пломба-
наклейка
Лист № 5
Всего листов 7
Доступ к микроконтроллеру, в котором хранятся настройки, измеренные данные и
калибровочные коэффициенты расходомеров-счетчиков, ограничивается корпусом блока
управления и защитной крышкой, пломбируемой изготовителем.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» Р 50.2.077-2014.
Метрологические и технические характеристики
Наименование характеристики
Таблица 2
Значение
F-2600F-2700
от 15 до 300от 50 до 2000
0,52 - 25625160 - 11009
1,8 - 14392 62,8 - 1032095
1,7 - 20817 62,8 - 1032095
от минус 200 до плюс 400
от 0 до 4,1
±1,0 ±1,2
±1,0 ±1,5
1,0
±0,3
от минус 40 до плюс 60
12-36
85-240
49 - 51
12
80000
13612
Диаметры расходомеров-счетчиков (Ду), мм
Диапазоны измеряемых расходов:
Жидкость, м
3
/ч
Газ при стандартных условиях, м
3
/ч
Пар (0,6 МПа, 165
°
С), м
3
/ч
Диапазоны измеряемых температур, °C
Диапазоны измеряемых давлений, МПа
Пределы допускаемой относительной погрешности
измерений объемного расхода, %
:
-
жидкости
-
пара
и
газов
Пределы допускаемой абсолютной погрешности
измерений температуры, °C
:
Пределы допускаемой приведенной погрешности
измерений давления от полной шкалы, %
Температура окружающей среды, °С
Питание:
- от внешнего источника постоянного тока, В
- от сети переменного тока, В
- частота сети переменного тока, Гц
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч
Масса, кг, не более
Габаритные размеры, мм, не более
длина
ширина
высота
203 - 420203
127 - 267 203 - 406
394 - 672 625 - 1334
Знак утверждения типа
наносится на титульные листы сопроводительной документации типографским методом.
Комплектность средства измерений
Комплектность расходомеров-счетчиков приведена в таблице 3.
2
Таблица 3
1Расходомер-счетчик
Соединительный кабель (при поставке раздельного
исполнения электронного блока)
3Комплект монтажных частей
1 шт. (по заказу)
1 шт. (длина по
заказу)
1 шт. (по заказу)
Лист № 6
Всего листов 7
Продолжение таблицы 3
4Преобразователь температуры
5Преобразователь давления
6Руководство по монтажу и эксплуатации
7Паспорт
8Методика поверки
1 шт. (по заказу)
1 шт. (по заказу)
1 экз.
1 экз.
1экз.
Поверка
осуществляется по документу МП 64589-16 “ГСИ. Расходомеры-счетчики вихревые
F-2000 модели F-2600 и F-2700. Методика поверки”, утвержденному ФГУП «ВНИИМС»
25 декабря 2015 г.
Основные средства поверки:
-
установка поверочная расходомерная типа ПРУВ/ПС-0,05/1000, номер СИ в
госреестре 37986-08;
-
термометр стеклянный типа ТТМ, номер СИ в госреестре 276-12;
-
генератор импульсов Г5-82, номер СИ в госреестре 8598-82;
-
частотомер Ч3-63, номер СИ в госреестре 29451-05;
-
вольтметр универсальный В7-46, номер СИ в госреестре 11204-88;
-
манометр грузопоршневой МП-6, номер СИ в госреестре 47335-11.
-
термостат жидкостной ТВ300М, номер СИ в госреестре 52654-13
-
магазин сопротивлений ПрофКип Р4834-М1, номер СИ в госреестре 52064-12
Допускается применение эталонов, не приведенных в перечне, но обеспечивающих
определение (контроль) метрологических характеристик поверяемых средств измерений с
требуемой точностью.
Знак поверки наносится в паспорте.
Сведения о методиках (методах) измерений
приведены в документе «Расходомеры-счетчики вихревые F-2000 модели F-2600 и F-2700.
Руководство по монтажу и эксплуатации».
Нормативные и технические документы к расходомерам-счетчикам вихревым F-2000
модели F-2600 и F-2700
1Техническая документация изготовителя
2ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств
измерений объема и массы жидкости»
3ГОСТ Р 8.618-2006. «ГСИ. Государственная поверочная схема для средств
измерений объемного и массового расхода газа»
Изготовитель
Фирма «ONICON Incorporated», США
Адрес: 1500 North Belcher Road, Clearwater, Florida 33765, USA, Соединенные Штаты Америки
Телефон +1 (727) 447-6140, факс +1 (727) 442-5699
e-mail:
Заявитель
ООО "РемСтройТехно-Сервис"
ИНН - 7724733975
115598, г. Москва, Загорьевская ул, д. 10, кор. 4
Телефон +7(495) 760-06-63, факс +7(495) 760-06-63
e-mail:
Лист № 7
Всего листов 7
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы»
Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 47359-11 | Расходомеры-счетчики вихревые | PhD | Компания "Spirax-Sarco Limited", Великобритания; Завод "Spirax Sarco, Inc.", США | 4 года | Перейти |
| 36706-08 | Счетчики газа диафрагменные | BK-G40, BK-G65, BK-G100 | Фирма "Elster s.r.o.", Словакия | 10 лет | Перейти |
| 14832-95 | Расходомеры вихревые | VORTEX-VM, VORTEX-VT, VORTEX-VR | Фирма "Bailey Fischer & Porter GmbH", Германия | 2 года | Перейти |
| 64471-16 | Счетчики электрической энергии трехфазные электронные многофункциональные | ГАММА 3С | АО "Государственный Рязанский приборный завод" (ГРПЗ), г.Рязань | 16 лет | Перейти |
| 38251-08 | Счетчики топлива поршневые | DFL-1, DFL-1A, DFL-2 | Фирма "Corrsys-Datron Sensorsysteme GmbH", Германия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
