Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК, ГРСИ 64573-16
Номер госреестра:
64573-16
Наименование СИ:
Система автоматизированная измерительная АИИС и АСУТП стенда
Обозначение типа:
Ц-16ВК
Производитель:
ООО "VXI-Системы", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 1504001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62968
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК
Назначение средства измерений
Система автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК
(далее - система) предназначена для автоматизированных измерений силы и напряжения
постоянного тока, сопротивления постоянному току, частоты периодических сигналов.
Описание средства измерений
Конструктивно система представляет собой стойки электронные СЭ78 и СЭ79,
которые содержат блоки электронные БЭ145, БЭ146, БЭ147, БЭ148, БЭ149, БЭ150 и БЭ151,
состоящие из LXI-крейтов MezaBOX-4М LXI и установленных в них мезонинов; ПЭВМ;
консольоператора (монитор,клавиатура,манипулятор);блокБУ104М;источник
бесперебойногопитания;коммутаторEthernet;источник постоянного напряжения;
коммутационная панель для подключения объекта контроля и LXI-контроллер пульта.
Система представляетсобой автоматизированнуюсистемусбора,регистрациии
отображения в реальном времени измерительной информации на базе устройств стандарта
LXI, а также управления исполнительными устройствами по заданному алгоритму.
Функционально система выполнена по модульному принципу на основе стандарта
LXI и включает в себя измерительные каналы (ИК):
- ИК силы постоянного тока;
- ИК сопротивления постоянному току;
- ИК частоты периодических сигналов;
- ИК напряжения постоянного тока;
- ИК напряжения постоянного тока с выходов вибропреобразователей;
- ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и
деформаций.
ИК силы постоянного тока
ИК силы постоянного тока реализованы измерителями мгновенных значений силы
тока МТД32. Принцип действия ИК основан на аналогово-цифровом преобразовании
напряжения постоянного тока, образующемся на нагрузке с известным сопротивлением
при прохождении тока, и вычислении значения силы тока по известной зависимости.
ИК сопротивления постоянному току
ИК сопротивления постоянному току реализованы измерителями сопротивления
постоянному току МТ16-4Л.
Принцип действия ИК основан на аналогово-цифровом преобразовании напряжения
постоянного тока, образующемся на нагрузке при прохождении тока с известным
значением, и вычислении значения сопротивления постоянному току по известной
зависимости.
ИК частоты периодических сигналов
ИК частоты периодических сигналов реализованы измерителями частоты
периодических сигналов МНЧ4.
Принцип действия ИК основан на аналогово-цифровом преобразовании сигналов
напряжения произвольной формы и измерении частоты с применением быстрого
преобразования Фурье.
ИК напряжения постоянного тока
ИК напряжения постоянного тока реализованы термостанциями ВТ-96.
Принцип действия ИК основан на усилении и аналогово-цифровом преобразовании
входного напряжения постоянного тока.
Лист № 2
Всего листов 9
ИК напряжения постоянного тока с выходов вибропреобразователей
ИК напряжения постоянного тока с выходов вибропреобразователей реализованы
измерителями мгновенных значений напряжений МДН8И.
Принцип действия ИК основан на согласовании, усилении и аналогово-цифровом
преобразовании напряжения постоянного тока с выходов вибропреобразователей.
ИК напряжения постоянного тока с выходов датчиков
пульсаций давлений и деформаций
ИК напряжения постоянного тока с выходов датчиков пульсаций давлений и
деформаций реализованы модулями МТМ8.
Принцип действия ИК основан на согласовании, усилении и аналогово-цифровом
преобразовании напряжения постоянного тока с выходов датчиков соответствующих
величин.
По условиям эксплуатации система относится к группе 2 по ГОСТ 22261-94
климатического исполнения УХЛ с диапазоном рабочих температур от 5 до 35 °С и относи-
тельной влажностью воздуха до 80 % при температуре 25 °С без предъявления требований по
механическим воздействиям и эксплуатируется в отапливаемых помещениях, не содержащих
химически активных сред.
Внешний вид системы с указанием места нанесения знака утверждения типа и знака
поверки приведен на рисунке 1. Защита от несанкционированного доступа предусмотрена в
виде опломбирования LXI-крейтов MezaBOX-4М LXI этикеткой с клеймом ОТК,
закрепленной клеем на верхней панели MezaBOX-4М LXI поверх головки одного из винтов
крепления панели к корпусу крейта и сверху закрытой прозрачной липкой лентой,
обеспечивающей контроль целостности этикетки с клеймом (рисунок 2).

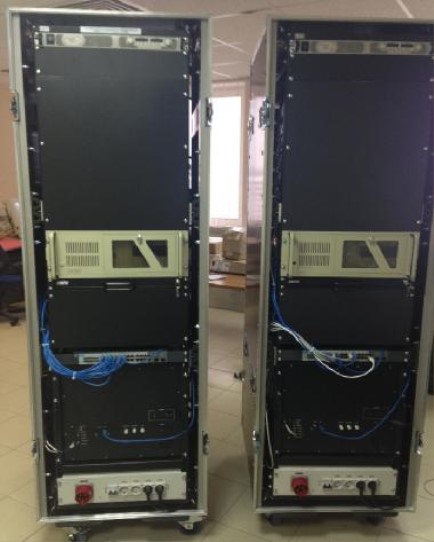

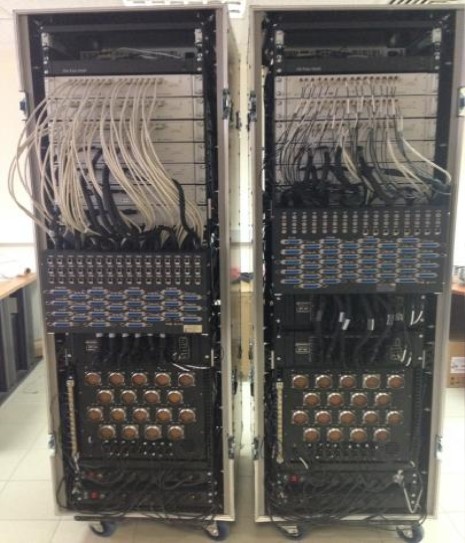

Рисунок 1 – Внешний вид системы (слева – вид задних панелей, справа – внешний вид
передних панелей стоек СЭ78 и СЭ79, соответственно)
Место нанесения знака утверждения типаМесто нанесения знака поверки
Лист № 3
Всего листов 9

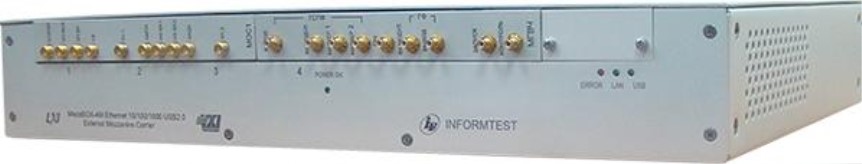

Рисунок 2 – Схема пломбировки LXI-крейта MezaBOX-4М LXI
Программное обеспечение
Система работает под управлением программного обеспечения (ПО), которое
выполняет следующие функции:
- считывание из модулей измерительной информации;
- передачу измерительной информации ПО верхнего уровня.
Метрологически значимая часть ПО выделена в файл библиотеки математических
функций: Povcalc.dll.
Метрологически значимая часть ПО и измеренные данные достаточно защищены
с помощью специальных средств защиты от непреднамеренных и преднамеренных
изменений. Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» по Р 50.2.077 – 2014.
Идентификационные данные (признаки) метрологически значимой части ПО
приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии ПО (идентификационный код)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Значение
Povcalc.dll
1.0
957294D4
CRC32
Метрологические и технические характеристики
±0,1
Значение
от 4 до 20
Таблица 2 - Метрологические характеристики
Наименование характеристики
ИК силы постоянного тока
Диапазон измерений силы постоянного тока, мА
Пределы допускаемой приведенной (к верхнему пределу диапазона
измерений (к ВП)) погрешности измерений силы постоянного
тока, %
Количество ИК, шт.
544
ИК сопротивления постоянному току
Диапазон измерений сопротивления постоянному току, Ом
Пределы допускаемой приведенной (к ВП) погрешности измерений
сопротивления постоянному току, %
Количество ИК, шт.
От 25 до 250
±
0,1
32
Место пломбировки
Лист № 4
Всего листов 9
±
0,1
±
0,1
Наименование характеристики
Значение
ИК частоты периодических сигналов
от 200 до 10000
±
0,001
Диапазон измерений частоты периодических сигналов с пиковым
напряжением в диапазоне от 100 мВ до 10 В, Гц
Пределы допускаемой приведенной (к ВП) погрешности измерений
частоты, %
Количество ИК, шт.
20
от минус 80 до 80
±
0,1
ИК напряжения постоянного тока
Диапазон измерений напряжения постоянного тока, мВ
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК, шт.
288
ИК напряжения постоянного тока с выходов вибропреобразователей
Диапазон измерений напряжения постоянного тока, В
от минус 10 до 10
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК, шт.
40
ИК напряжения постоянного тока с выходов датчиков
пульсаций давлений и деформаций
Диапазон измерений напряжения постоянного тока, В
от минус 50 до 50
Пределы допускаемой приведенной (к ВП) погрешности измерений
напряжения постоянного тока, %
Количество ИК, шт.
56
20
1500
Таблица 3 – Основные технические характеристики
Наименование характеристики
Сопротивление защитного заземления, Ом, не более
Значение
0,1
Сопротивление изоляции цепи сетевого питания относительно
корпуса, МОм, не менее
Электрическая прочность изоляции цепи сетевого питания, В, не
менее
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Максимальная потребляемая мощность, В·А, не trial
220±22
50±2
1500
590
1763
944
300
Габаритные размеры стоек СЭ78 и СЭ79, мм, не более:
- ширина
- высота
- длина
Масса стоек СЭ78 и СЭ79, кг, не более
Рабочие условия эксплуатации:
- температура окружающего воздуха, °С
- относительная влажность воздуха при температуре 25 °С, %
- атмосферное давление, кПа (мм рт. ст.)
от 5 до 35
от 45 до 80
от 86 до 107
(от 645 до 795)
Лист № 5
Всего листов 9
Знак утверждения типа
наносится на лицевую панель стойки электронной СЭ78 в виде наклейки и на титульный
лист формуляра методом компьютерной графики.
Комплектность средства измерений
Комплект поставки системы приведен в таблице 4.
ОбозначениеКол.
ФТКС.411187.087 1
ФТКС.301422.083 1
ФТКС.411259.159 1
ФТКС.468266.009 2
ФТКС.469133.013 1
ФТКС.411259.161 1
ФТКС.468266.0262
ФТКС.468266.0291
ФТКС.468266.0301
ФТКС.469133.013 1
ФТКС.411259.162 2
ФТКС.468266.0308
ФТКС.469133.013 2
ФТКС.411259.164 2
ФТКС.468266.0574
ФТКС.469133.0132
ФТКС.411259.1651
ФТКС.468266.0541
ФТКС.468266.0571
Таблица 4
Наименование
Стойка электронная СЭ78:
Стойка
БЭ145:
МДС32
MezaBOX-4M LXI
БЭ147:
Измеритель сопротивления постоянному току
МТ16-4Л
Измеритель частоты сигналов МНЧ4
Измеритель мгновенных значений силы тока
МТД32
MezaBOX-4M LXI
БЭ148:
Измеритель мгновенных значений силы тока
МТД32
MezaBOX-4M LXI
БЭ150:
Измеритель мгновенных значений напряжения
МДН8И
MezaBOX-4M LXI
БЭ151:
Мезонин тензометрический МТМ8
Измеритель мгновенных значений напряжения
МДН8И
MezaBOX-4M LXI
Термостанция ВТ-96
БУ104М
Кабель
Кабель
Кабель ПИТ-БУ104
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Панель питания
КП-СЭ78
Блок розеток стоечный на 8 розеток
Кабель питания
Кабель Patch Cord 1 м
ФТКС.469133.013 1
ФТКС.411711.002 2
ФТКС.411711.004 1
ФТКС.685621.060-03 1
ФТКС.685621.060-06 1
ФТКС.685621.241-02 4
ФТКС.685621.440-07 2
ФТКС.685621.440-08 2
ФТКС.685621.440-09 3
ФТКС.685621.440-10 1
ФТКС.685621.440-11 1
ФТКС.685621.440-19 1
ФТКС.687282.010 1
ФТКС.687287.152 1
2
3
11
Лист № 6
Всего листов 9
ОбозначениеКол.
1
1
1
1
1
1
ФТКС.411187.0881
ФТКС.301422.0841
ФТКС.411259.1601
ФТКС.468266.0094
ФТКС.469133.0131
ФТКС.411259.1622
ФТКС.468266.0308
ФТКС.469133.0132
ФТКС.411259.1631
ФТКС.468266.0294
ФТКС.469133.0131
ФТКС.411259.1663
ФТКС.468266.0546
ФТКС.469133.0133
ФТКС.411711.0021
Наименование
Кабель Patch Cord 2 м
Коммутатор Ethernet HP 1410-24G
Консоль оператора AMK701-19UB
Модуль вентиляторный
ЭВМ iROBO-2000-43i5
LXI Источник питания Agilent N5745A
Стойка электронная СЭ79:
Стойка
БЭ146:
МДС32
MezaBOX-4M LXI
БЭ148:
Измеритель мгновенных значений силы тока
МТД32
MezaBOX-4M LXI
БЭ149:
Измеритель частоты сигналов МНЧ4
MezaBOX-4M LXI
БЭ152:
Мезонин тензометрический МТМ8
MezaBOX-4M LXI
Измеритель ТЭДС термопар
Термостанция ВТ-96
БУ104М
Кабель
Кабель
Кабель ПИТ-БУ104
Кабель
Кабель
Кабель
Кабель
Кабель
Панель питания
КП-СЭ79
Блок розеток стоечный на 8 розеток
Кабель питания
Кабель Patch Cord 1 м
Кабель Patch Cord 2 м
Коммутатор Ethernet HP 1410-24G
Консоль оператора AMK701-19UB
Модуль вентиляторный
ЭВМ iROBO-2000-43i5
LXI Источник питания Agilent N5745A
LXI контроллер пульта
Кабель ПИТ-Ц16
Кабель
Кабель
Кабель
Кабель
ФТКС.411711.004 1
ФТКС.685621.060-03 1
ФТКС.685621.060-06 1
ФТКС.685621.241-02 4
ФТКС.685621.440-07 2
ФТКС.685621.440-08 2
ФТКС.685621.440-09 3
ФТКС.685621.440-11 1
ФТКС.685621.440-19 1
ФТКС.687282.010 1
ФТКС.687287.153 1
2
3
10
1
1
1
1
1
1
ФТКС.411711.0071
ФТКС.685621.4702
ФТКС.685626.4051
ФТКС.685626.405-011
ФТКС.685626.405-021
ФТКС.685626.405-031
Лист № 7
Всего листов 9
1
ОбозначениеКол.
ФТКС.685626.405-04 1
ФТКС.685626.405-05 1
ФТКС.685626.405-06 1
ФТКС.685626.405-07 1
ФТКС.685626.405-08 1
ФТКС.685626.405-09 1
ФТКС.685626.405-10 1
ФТКС.685626.405-11 1
ФТКС.685626.405-12 1
ФТКС.685626.405-13 1
ФТКС.685626.405-14 1
ФТКС.685626.405-15 1
ФТКС.685626.405-16 1
ФТКС.685626.405-17 1
ФТКС.685661.040-01 2
UNC4.853.355 4
1
3
1
2
1
ФТКС.305656.1141
Наименование
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель
Кабель SMBА-SMBА-1500
Кабель BNC-BNC
Кабель питания 1,8 м
Кабель Patch Cord 3 м
Коммутатор Ethernet HP 1410-24G
Провод заземления 5-3000 ГОСТ 18714-81
Пульт
Система автоматизированная измерительная
АИИС и АСУТП стенда Ц-16ВК
Комплект эксплуатационных документов
Система автоматизированная измерительная
АИИС и АСУТП стенда Ц-16ВК
Комплект ЗИП-О
Система автоматизированная измерительная
АИИС и АСУТП стенда Ц-16ВК. Комплект
программного обеспечения
ФТКС.87032-011
Поверка
осуществляетсявсоответствиисдокументомФТКС.411713.177 РЭ«Система
автоматизированная измерительная АИИС и АСУТП стенда Ц-16ВК. Руководство по
эксплуатации», раздел 13 «Поверка», утвержденным ООО «КИА» 10 июня 2016 г.
Знак поверки наносится на лицевую панель стойки электронной СЭ78 в виде
наклейки.
Основные средства поверки:
- установка для проверки параметров электрической безопасности GPI-745A
(рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления
(в режиме измерений сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой
относительной погрешности измерений сопротивления ±(5-20) %; диапазон измерений
сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при
испытательном токе до 32 А, пределы допускаемой абсолютной погрешности измерений
сопротивления ±(0,01∙Rизм+ 0,003), где Rизм – измеренное значение сопротивления, Ом;
Лист № 8
Всего листов 9
- магазин электрического сопротивления Р4834 (рег. № 11362-90): диапазон
воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм, класс точности
0,02;
- частотомер универсальный CNT 90 (рег. № 41567-09): диапазон измерений частоты
от 0,001 Гц до 300 МГц, пределы допускаемой относительной погрешности измерений
частоты в диапазоне от 100 Гц до 10 кГц
±
2,7·10
-6
;
- генератор сигналов специальной формы SFG-2004 (рег № 29967-05): диапазон
генерации синусоидального сигнала от 0,1 Гц до 4 МГц, пределы допускаемой
относительной погрешности установки частоты
±
(2·10
-5
);
- мультиметр3458А(рег.№25900-03):диапазонизмеренийнапряжения
постоянного тока от минус 100 до 100 В, пределы допускаемой относительной погрешности
измерений напряжения постоянного тока ±0,0008 %.
Сведения о методиках (методах) измерений
ФТКС.411713.177 РЭ. «Система автоматизированная измерительная АИИС и
АСУТП стенда Ц-16ВК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к системе
автоматизированной измерительной АИИС и АСУТП стенда Ц-16ВК
1 ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин.
Общие технические условия».
2 ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения».
3 ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы
электронных модулей. Общие требования».
4 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная
поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1·10
-16
-30 А».
5 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств
измерений постоянного электрического напряжения и электродвижущей силы».
6ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств
измерений электрического сопротивления».
7 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств
измерений времени и частоты».
8 ФТКС.411713.177 ТУ «Система автоматизированная измерительная АИИС и
АСУТП стенда Ц-16ВК. Технические условия».
Изготовитель
Общество с ограниченной ответственностью «VXI-Системы» (ООО «VXI-Системы»)
Юридический (почтовый) адрес: 124482, г. Москва, Зеленоград, Савёлкинский проезд, д. 4,
этаж 6, помещ. XIV, ком. 8
Тел/Факс: (495) 983-10-73
ИНН 7735126740
Лист № 9
Всего листов 9
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство»
(ООО «КИА»)
Юридический (почтовый) адрес: 107066, г. Москва, ул. Доброслободская, д. 10, стр. 5
(109029, г. Москва, Сибирский проезд, д. 2, стр. 11)
Телефон/факс: (495) 737-67-19
Аттестат аккредитации ООО «КИА» по проведению испытаний средств измерений в целях
утверждения типа RA.RU.310671 от 22.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 83194-21 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Оренбургнефть" четвертая очередь | Обозначение отсутствует | Общество с ограниченной ответственностью "ЭнергоПромРесурс" (ООО "ЭнергоПромРесурс"), Московская обл., г. Красногорск | 4 года | Перейти |
| 50766-12 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) тяговой подстанции "Ялуторовск" Свердловской ЖД - филиала ОАО "Российские Железные Дороги" в границах Тюменской области | Нет данных | ОАО "Российские железные дороги" (РЖД), г.Москва | 4 года | Перейти |
| 52173-12 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ НПС-24 | Нет данных | ООО "Велесстрой", г.Москва | 4 года | Перейти |
| 60433-15 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Дюккерхофф Коркино Цемент" | Нет данных | ООО "ЭнергоСнабСтройСервис", г.Москва | 4 года | Перейти |
| 55194-13 | Система информационно-измерительная и управляющая технологическими процессами на Береговом ГКМ-Валанжин | Нет данных | ЗАО НИЦ "Инкомсистем", г.Казань | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
