ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахографы «Меркурий ТА-002»
Назначение средства измерений
Тахографы «Меркурий ТА-002» (далее - тахографы) предназначены для измерений
навигационных параметров по сигналам навигационных космических аппаратов глобальных
навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS, количества электрических
импульсов от датчиков движения, определения на их основе координат потребителя, скорости,
пройденного пути автотранспортных средств, интервала времени, синхронизации шкалы
временивнутреннегоопорногогенераторатахографаснациональнойшкалой
координированного времени UTC(SU) при работе по сигналам ГНСС ГЛОНАСС/GPS.
Описание средства измерений
Конструктивно тахограф представляет собой моноблок с навигационным модулем ГНСС
и навигационной антенной. На лицевой панели тахографа расположены дисплей, органы
управления, крышка термопринтера и слоты для установки электронных карт.
Принцип действия тахографов основан на измерении псевдодальностей и доплеровских
смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и GPS на частоте L1
навигационным модулем ГНСС, а также подсчете электрических импульсов от датчиков
движения, количество которых пропорционально пройденному автотранспортным средством
пути. Расчет характеристических коэффициентов тахографов при установке на этапе
эксплуатации на колесных транспортных средствах, осуществляется в соответствии с
руководством по эксплуатации.
Навигационный модуль ГНСС определяет координаты и скорость автотранспортного
средства и синхронизирует шкалу времени внутреннего опорного генератора тахографа с
национальной шкалой координированного времени UTC(SU) по сигналам ГНСС. Результаты
измерений навигационного модуля ГНСС выгружаются на внешние носители, отображаются в
графическом виде и на чеке.
Электрические импульсы от датчиков движения поступают в электронный блок
тахографа, где обрабатываются микропроцессором по заданным алгоритмам. Результаты
обработки, подписанные электронной подписью, сохраняются в энергонезависимой памяти
тахографа, выгружаются на внешние носители, отображаются в графическом виде и на чеке.
Для приема сигналов ГНСС ГЛОНАСС/GPS используется антенна навигационная,
обладающая следующими характеристиками: разъем SMA(М), входное сопротивление 50 Ом,
возможность приема сигналов ГНСС в частотном диапазоне L1 ГЛОНАСС и на частоте L1
GPS, минимальный коэффициент усиления 25 дБ, напряжение питания от 2,7 до 5,5 В, правая
круговая поляризация.
Метрологическиехарактеристикитахографовобеспечиваютсяприработес
импульсными датчиками движения, имеющими следующие параметры выходного сигнала:
- количество импульсов на один километр пройденного пути: от 4000 до 60000;
- амплитуда логической единицы не менее 3,8 В (максимальное значение указано в
руководстве по эксплуатации);
- минимальная длительность импульса не менее 200 мкс;
- амплитуда логического нуля не более 1 В (минимальное значение указано в
руководстве по эксплуатации);
- время нарастания (спада) фронта импульса (от 10 до 90 %) не более 40 мкс;
- джиттер (среднее квадратическое значение) фронта не более 10 мкс.
Тахографы обеспечивает дискретности выдачи измеренных данных, приведенные в
таблице 1.
Лист № 2
Всего листов 5
информации
Таблица 1 - Дискретность выдачи измеренных данных тахографами
Наименование источника
Дискретность выдачи
Файл тахографа для выгрузки координаты (широта и долгота): 0,000001 градус
на внешние носители данныхпройденный путь: 1 км
скорость: 1 км/ч
интервал времени: 1 мин
время: 1 с
Чек контрольныйпройденный путь: 1 км
скорость: 1 км/ч
интервал времени: 1 мин
время: 1 мин
координаты (широта и долгота): 0,0001 градус
Дисплейкоординаты (широта и долгота): 0,0001 градус
скорость: 1 км/ч
время: 1 мин
пройденный путь: 0,1 км
Тахографы обеспечивают информационный обмен с внешними устройствами через
интерфейсы USB, GPRS (опционально), CAN, RS-232, RS-485.
Внешний вид тахографов приведен на рисунках 1-2.

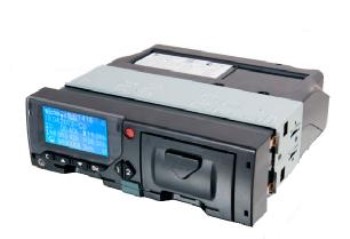

Рисунок 1 - Общий вид тахографа

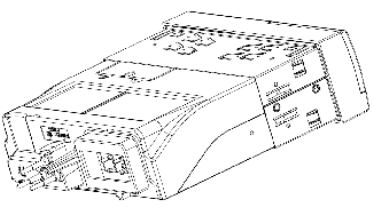

Рисунок 2 - Схема пломбировки от несанкционированного доступа
и место нанесения знака об утверждении типа
Места пломбировки от
несанкционированного
доступа
Место нанесения
знака утверждения
типа
Лист № 3
Всего листов 5
Программное обеспечение
Тахографы работают под управлением специализированного программного обеспечения
(ПО).
Идентификационные данные (признаки) метрологически значимой части ПО приведены
в таблице 2.
ПО)
Таблица 2 - Идентификационные данные (признаки) метрологически значимой части ПО
Идентификационное данные (признаки)Значение
Идентификационное наименование ПОv.1.04.0227
Номер версии (идентификационный номер
1.04.0227 и выше
Метрологически значимая часть ПО тахографов и измеренные данные достаточно
защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«Высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
приведены в таблице 3.
±2
±2
±15
Таблица 3 - Метрологические и технические характеристики тахографов
Наименование характеристикиЗначение характеристики
Границыабсолютнойпогрешности(при доверительной
вероятности 0,95) измерений интервала времени в диапазоне±4
от 60 до 86400 с, с
Пределыабсолютнойинструментальнойпогрешности
измерений скорости* в диапазоне от 20 до 180 км/ч по
сигналам ГНСС при геометрическом факторе ухудшения
точности PDOP ≤ 3, км/ч
Границы абсолютной инструментальной погрешности (при
доверительной вероятности 0,95) измерений скорости в
диапазоне от 20 до 180 км/ч по импульсному сигналу датчика
движения, км/ч
Границы абсолютной инструментальной погрешности (при
доверительной вероятности 0,95) определения координат
местоположения по каждой координатной оси при работе по±3
сигналам ГНСС при геометрическом факторе ухудшения
точности PDOP ≤ 3, м
Границыабсолютнойпогрешности(придоверительной
вероятности 0,95) определения координат местоположения по
каждой координатной оси при работе по сигналам ГНСС при
геометрическом факторе ухудшения точности PDOP ≤ 3, м
Границы относительной инструментальной погрешности (при
доверительной вероятности 0,95) измерений пройденного±1
пути в диапазоне от 1 до 9 999 999,9 км, %
Границы абсолютной погрешности (при доверительной
вероятности 0,95) синхронизации шкалы времени
внутреннего опорного генератора тахографа с национальной±4
шкалой координированного времени UTC(SU) при работе по
сигналам ГНСС ГЛОНАСС/GPS, с
Лист № 4
Всего листов 5
от минус 40 до плюс 70
80
Значение характеристики
от 8,5 до 40
210×190×65
1,5
Наименование характеристики
Питание от источника питания постоянного тока, В
Габаритные размеры (длина × ширина × высота), мм, не более
Масса, кг, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- относительная влажность при 20 °С, %, не более
* плановая составляющая
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом, на корпус
тахографа в виде наклейки.
Комплектность средства измерений
Комплектность тахографов приведена в таблице 4.
Количество
1 шт.
1 шт.
1 шт.
1 шт. (по отдельному заказу)
1 шт. (по отдельному заказу)
1 шт. (по отдельному заказу)
1 шт. (по отдельному заказу)
Таблица 4 - Комплектность тахографов
Наименование
1 Тахограф «Меркурий ТА-002» в составе:
1.1 Антенна ГЛОНАСС/GPS
1.2 Комплект вспомогательного оборудования
1.3 Кабель подключения гарнитуры АВЛГ 816.33.00
1.4 Антенна GSM
1.5 Короб для установки тахографа АВЛГ 816.50.00
1.6 Источник бесперебойного питания «Меркурий
ИБП-01» АВЛГ 816.25.00
2 Комплект эксплуатационных документов
3 Методикаповерки842-16-04МП
1 компл.
1 экз.
Поверка
осуществляется в соответствии с документом 842-16-04МП «Тахографы «Меркурий ТА-002».
Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 5 мая 2016 г.
Знак поверки наносится в паспорт на тахограф в раздел «Свидетельство о поверке» в
виде наклейки или оттиска поверительного клейма.
Основные средства поверки:
- генератор сигналов произвольной формы 33522В (рег. № 53565-13);
- частотомер универсальный CNT-91R (рег. № 41567-09);
- источник первичного точного времени УКУС-ПИ 02ДМ (рег. № 60738-15);
- имитатор сигналов СН-3803М (рег. № 54309-13).
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахографам
«Меркурий ТА-002»
ГОСТ Р 8.750-2011 ГСИ. Государственная поверочная схема для координатно-
временных средств измерений.
Тахографы«МеркурийТА-001»,«МеркурийТА-002».Техническиеусловия.
ТУ 4573-816-70209693-2009.
Лист № 5
Всего листов 5
Изготовитель
Общество с ограниченной ответственностью «АСТОР ТРЕЙД» (ООО «АСТОР ТРЕЙД»)
ИНН 7708501582
105484, г. Москва, 16-я Парковая, 26
Заявитель
Общество с ограниченной ответственностью «РусАвтоКарт» (ООО «РусАвтоКарт»)
ИНН 7719784068
Юридический адрес: 105484, г. Москва, ул. 16-я Парковая, д.26, корп.1
Почтовый адрес: 125362, г. Москва, ул. Тушинская, д. 8, оф. 300
Е-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институтфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, рабочий поселок
Менделеево, промзона ВНИИФТРИ, корпус 11
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево
Телефон: (495) 526-63-00, факс: (495) 526-63-00
Е-mail:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65015-16 | Тахографы | Меркурий ТА-001 | ООО "АСТОР ТРЕЙД", г.Москва | 7 лет | Перейти |
| 55708-13 | Тахографы цифровые | EFAS 4 | Фирма "intellic GmbH", Австрия | 2 года | Перейти |
| 79090-20 | Тахографы цифровые | Drive 5 | ООО "Новые Решения Драйва", г.Москва | 7 лет | Перейти |
| 17585-08 | Тахографы | Кинцле 1318.27 | Производственный филиал ООО "Сименс ФДО Аутомотив", г.Чистополь | 1 год | Перейти |
| 32959-06 | Тахографы | MTCO 1324 | Фирма "Siemens AG, Siemens VDO Automotive", Германия | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
