Счетчики жидкости лопастные MKA 3350, MKA 2290, MKA 800, ГРСИ 64489-16
Номер госреестра:
64489-16
Наименование СИ:
Счетчики жидкости лопастные
Обозначение типа:
MKA 3350, MKA 2290, MKA 800
Производитель:
Фирма "Alfons Haar", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 7 шт. с зав.№ МКА 3350: 2128269-30639 X1, 2128269-30640 X1, 2229065-30875 X1, 2230297-31328 Х1; МКА 2290: 2240916-22204 X1, 2240916-22206 X1; МКА 800: 2121710-83931 X1
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62877
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики жидкости лопастные МКА 3350, МКА 2290, МКА 800
Назначение средства измерений
Счетчики жидкости лопастные МКА 3350, МКА 2290, МКА 800 (далее – счетчики)
предназначеныдляизмеренийобъемаразличныхнефтепродуктов,протекающихпо
трубопроводу.
Описание средства измерений
Принцип работы счетчиков основан на измерении количества оборотов ротора,
вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально
объему жидкости, прошедшему через счетчик.
Конструктивносчетчикисостоятизпервичногопреобразователярасходаи
механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус,
внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре
измерительные камеры одинакового объема. При протекании жидкости через первичный
преобразователь расхода возникает разность давлений на его входе и выходе, под действием
которой ротор совершает вращательное движение, а жидкость при этом последовательно
вытесняется из измерительных камер. Вращательное движение ротора передается на
механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей
через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических
характеристик пломбируются крышки механического сумматора и измерительной камеры.

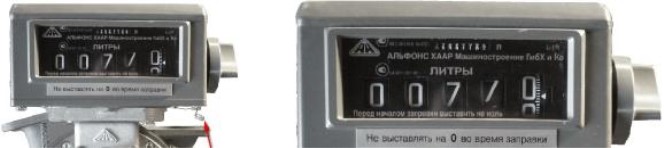

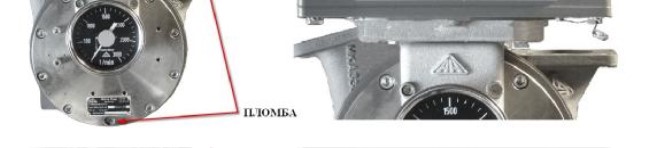

Общий вид счетчика и механический сумматор показаны на рисунке 1.
а)б)
Рисунок 1 – Счетчик жидкости лопастной МКА
а) Общий видб) Механический сумматор
Программное обеспечение
Отсутствует.
Метрологические и технические характеристики
Таблица – 1 Основные метрологические и технические характеристики
Наименование характеристикЗначения характеристик
МКА 3350МКА 2290МКА 800
Диапазон объемного расхода жидкости, м
3
/чот 6 до 180 от 4,8 до 120от 3 до 78
Диаметр условного прохода, мм 100 80 65
Пределы допускаемой относительной
погрешности измерений объема жидкости, %±0,15
Лист № 2
Всего листов 3
Окончание таблицы 1
Наименование характеристик
Значения характеристик
МКА 3350 МКА 2290 МКА 800
3,35 2,29 0,8
1,0
от 0,55 до 36
от -40 до +50
от -55 до +60
Циклический объем, дм
3
Максимальное давление жидкости, МПа
Диапазон вязкости жидкости, мм
2
/с
Диапазон температуры жидкости, ºС
Диапазон температуры окружающей среды, ºС
Габаритные размеры, мм, не более:
высота
ширина
длина
Масса, кг, не более
385 286 226
335 283 207
389 330 295
34,5 36 15,6
Знак утверждения типа
наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный
лист паспорта типографским способом.
Комплектность средства измерений
1. Первичный преобразователь расхода.
2. Механический сумматор.
3. Паспорт.
Поверка
осуществляется по ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства
поверки».
Основное средство поверки::
- установка поверочная для поверки методом измерения объема по ГОСТ 8.451-81 (для
жидкостей с вязкостью до 36 мм
2
/с) на базе эталонного мерника с пределами допускаемой
относительной погрешности не более ±0,05 %.
Знак поверки наносится на свидетельство о поверке счетчика.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативныедокументы,устанавливающиетребованияксчетчикамжидкости
лопастным МКА 3350, МКА 2290, МКА 800
ГОСТ Р 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма «Alfons Haar», Германия
Fangdieckstraße 67 - 22547 Hamburg, Germany
Tel: +49 40833910
Fax: +49 40844910
Web:
E-mail:
Лист № 3
Всего листов 3
АвиатопливныйОператор»
Заявитель
Обществосограниченнойответственностью«Базовый
(ООО «БАТО»)
350040, г. Краснодар, ул. Димитрова, дом 164, корпус 1
Тел/факс: (861) 263-66-82, 201-80-80
E-mail:
Испытательный центр
Публичное акционерное общество «Нефтеавтоматика»
420029, РТ, г. Казань, ул. Журналистов, д.2а
Тел/факс: (843) 295-30-47, 295-30-96
E-mail:
Аттестат аккредитации ПАО «Нефтеавтоматика» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.311366 от 09.10.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_________2016 г.
