Номер госреестра:
64465-16
Наименование СИ:
Датчики вибрации
Обозначение типа:
PVS 3
Производитель:
Фирма "GRUNDFOS Holding A/S", Дания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62853
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Датчики вибрации модели PVS 3
Назначение средства измерений
Датчики вибрации модели PVS 3 (далее датчики) предназначены для измерений виб-
роскорости.
Описание средства измерений
Датчики представляют собой трёхосевые вибропреобразователи инерционного типа,
использующие прямой пьезоэлектрический эффект. Электрический заряд чувствительного
элемента пропорционален ускорению, воздействующему на преобразователь.
В корпусе датчика заключены три чувствительных элемента, сориентированные та-
ким образом, чтобы измерительные оси каждого из них были взаимно ортогональны в плос-
костях X, Y и Z, образуя пространственно-ориентированную ортогональную измерительную
матрицу.
Встроенный в датчик микроконтроллер одновременно обрабатывает данные вибро-
скорости по трём осям и переводит их в интегральный аналоговый токовый выходной сигнал
4-20 мА, пропорциональный суммарной виброскорости по осям X, Y, Z.

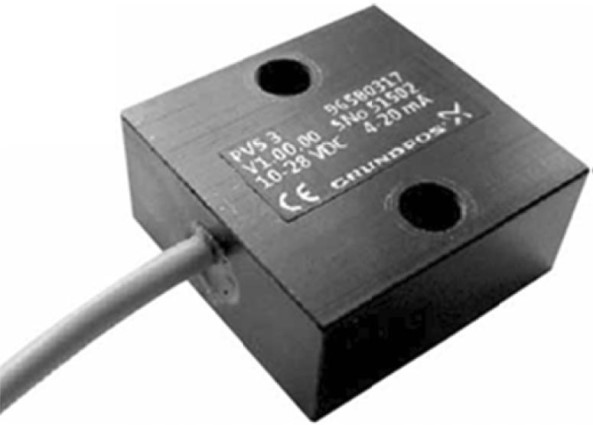

Внешний вид датчиков вибрации модели PVS 3 приведен на рисунке 1.
Рисунок 1 - Внешний вид датчиков вибрации модели PVS 3
Программное обеспечение
Программное обеспечение (ПО) служит для считывания цифрового выходного сигнала с
встроенного вибропреобразователя, обработки данных и перевода информации в аналоговый
выходной сигнал.
Лист № 2
Всего листов 3
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Значение
[VIB_Sensor]
Номер версии (идентификационный номер) ПО
не ниже [V01.00.05]
Цифровой идентификатор ПО
-
Защита программы от преднамеренного воздействия обеспечивается тем, что пользо-
ватель не имеет возможности изменять команды программы, обеспечивающие управление ра-
ботой датчика и процессом измерений.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует по Р 50.2.077-2014 уровню «высокий».
Метрологические и технические характеристики
Значения
±6
от 0 до 70
Метрологические и технические характеристики
Таблица 2
от 0,1 до 20
от 2 до 300
от 4 до 20
от 12 до 24
20±5
Диапазон измерений СКЗ виброскорости, мм/с
Диапазон рабочих частот, Гц
Пределы допускаемой относительной погрешности измерения
виброскорости в диапазоне рабочих частот и диапазоне рабочих
температур, %
Выходной сигнал в диапазоне измерений, мА
Напряжение питания (пост.), В
Нормальная область значений температуры, ºС
Рабочие условия эксплуатации:
диапазон рабочих температур, ºС
Габаритные размеры, мм, не более
длина
ширина
высота
Масса, кг, не более
45
40
20
0,3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом печати.
Комплектность средства измерений
Датчик вибрации модели PVS 3 1 шт.
Паспорт 1 экз.
Поверка
осуществляется в соответствии с документом МП 64465-16 «Датчики вибрации модели PVS 3,
изготавливаемые GRUNDFOS Holding A/S, Дания. Методика поверки», утвержденным ФГУП
«ВНИИМС» 15 февраля 2016 г.
Лист № 3
Всего листов 3
Основныесредстваповерки:поверочнаяустановка2-огоразрядапо
ГОСТ 8.800-2012; мультиметр цифровой 34411А (Госреестр СИ № 47717-11).
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Сведения о методиках измерений отсутствуют.
Нормативные и технические документы, устанавливающие требования к датчикам
вибрации модели PVS 3
Техническая документация GRUNDFOS Holding A/S.
Изготовитель
GRUNDFOS Holding A/S, Дания
Адрес: Poul Due Jensens Vej 7, DK-8850 Bjerringbro, Дания
Заявитель
ООО "Грундфос"
Адрес: 109544, г. Москва, ул. Школьная, 39-41, стр. 1.
Испытательный trial
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____» ___________2016 г.
