Номер госреестра:
64460-16
Наименование СИ:
Трансформаторы тока
Обозначение типа:
TPU 40.23
Производитель:
Фирма "ABB s.r.o. PPMV Brno", Чехия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 48 шт. с зав.№ 1VLT5109029082-1VLT5109029129
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № trial
об
утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока TPU 40.23
Назначение средства измерений
Трансформаторы тока TPU 40.23 (далее – трансформаторы), предназначены для
масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную
для передачи сигналов измерительной информации измерительным приборам, устройствам
защиты и управления в электросетях переменного тока промышленной частоты.
Значения
10
50
100
5
0,5S
0,5
10Р
Таблица 1 - Метрологические характеристики
Параметр
Значение номинального напряжения, кВ
Номинальная частота переменного тока, Гц
Номинальное значение первичного тока, А
Номинальное значение вторичного тока, А
Класс точности вторичных обмоток
- основной
- дополнительной
- защитной
Значения номинальных мощностей вторичных обмоток с
коэффициентом мощности cosφ=0,8, В·А
- основной
10
Описание средства измерений
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы состоят из однофазного трансформатора с литой изоляцией. Выводы
первичной обмотки располагаются в верхней части трансформатора. Выводы вторичных
обмоток помещены в контактную коробку, находящуюся у основания трансформатора.
Замоккрышкиконтактнойкоробкипломбируетсядляпредотвращения
несанкционированного доступа. На крышку контактной коробки наносится знак поверки.
Общий вид трансформатора приведен на рисунке 1.

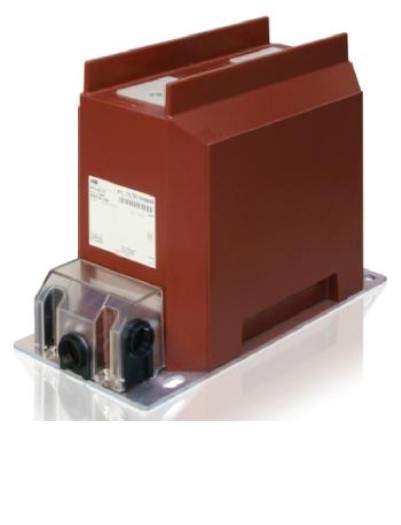

Рисунок 1 – Общий вид трансформатора тока TPU 40.23
Место пломбировки от несанкционированного доступа (A) и нанесения знака поверки (Б)
Метрологические и технические характеристики
Б
А
Лист № 2
Всего листов 3
Значения
5
10
5
Параметр
- дополнительной
- защитной
Значение номинального коэффициента безопасности приборов
К
Бном
, вторичных обмоток для измерений, не более
Номинальная предельная кратность дополнительной вторичной
обмотки для защиты, не менее
10
Значения
248
148
335
25
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры трансформатора, мм, не более
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
о
С
Средний срок службы, лет
Средняя наработка на отказ не менее, ч, не менее
от -25 до +40
30
220000
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность средства измерений
Таблица 3 – Комплектность трансформаторов тока TPU 40.23
НаименованиеОбозначениеКоличество
TPU 40.2348 шт.
Трансформатор тока (зав. №№ 1VLT5109029082 –
1VLT5109029129)
Паспорт
48 экз.
Поверка
осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения
единства измерений. Трансформаторы тока. Методика поверки».
Перечень основных средств поверки:
1 Трансформатор тока измерительный лабораторный ТТИ-5000.51 (Госреестр
№ 55278-13);
2 Прибор сравнения КНТ-05 (Госреестр № 37854-08);
3 Магазин нагрузок МР 3027 (Госреестр № 34915-07).
Допускается применять не указанные в перечне средства поверки, обеспечивающие
определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки наносится в виде наклейки со штрих-кодом на крышку контактной
коробки и на свидетельство о поверке в виде оттиска клейма поверителя.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам тока
TPU 40.23
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия;
2 ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений коэффициента и угла масштабного
преобразования синусоидального тока.
Изготовитель
Фирма «ABB s.r.o.PPMV Brno», Чешская Республика
Videnska 117 619 00 Brno, Czech Republic
Tel.: +420 547 152 602; Fax: +420 547 152 626
E-mail:
Заявитель
Общество с ограниченной ответственностью «Средневолжская инжиниринговая
компания» (ООО «СВИК»), г. Самара
ИНН 6319179949
Юридический адрес: 443008, Самарская область, г. Самара, ул. Томашевский тупик, За,
оф.303
Тел./факс: +7 (846) 246-03-27
научно-
средств
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: 8 (495) 437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»_____________2016 г.
