Приложение к свидетельству № 62830
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики ProEXPERT
Назначение средства измерений
Теплосчетчики ProEXPERT (далее – теплосчетчик) предназначены для измерений:
- количества тепловой энергии, объемного расхода (объема), температуры, разности
температур теплоносителя в закрытых системах водяного теплоснабжения;
- объемного расхода (объема), температуры воды в системах горячего и холодного
водоснабжения.
Описание средства измерений
Теплосчетчикиконструктивновыполненыввидеединыхтеплосчетчиков,
соответствующих классу точности 2 по ГОСТ Р ЕН 1431-1-2011, и состоят из: вычислителя,
ультразвукового датчика объемного расхода (далее – датчик объемного расхода) и пары
термопреобразователей сопротивления (далее – пары датчиков температуры) с номинальной
статической характеристикой типа Pt 1000 по ГОСТ 6651-2009.
Принцип действия теплосчетчика состоит в обработке вычислителем измерительных
сигналов, поступающих от датчика объемного расхода, пары датчиков температуры,
вычисления и отображения на индикаторном устройстве вычислителя (далее – индикаторное
устройство) результатов измерений:
- суммарного с нарастающим итогом значения количества тепловой энергии, Гкал;
- текущих значений температуры и разности температур теплоносителя, °С;
- текущего значения объемного расхода теплоносителя, м
3
/ч;
- суммарного с нарастающим итогом значения объема теплоносителя, м
3
.
Емкость архива теплосчетчиков не менее:
- 60 суток – часового;
- одного года – суточного.
В архиве энергонезависимой памяти теплосчетчика хранятся результаты измерений и
диагностическая информация.
Дляпередачирезультатовизмеренийвовнешниеизмерительныесистемы
теплосчетчики, укомплектованы интерфейсом связи M-Bus.
Изготавливаются следующие модификации теплосчетчиков:
- ProEXPERT 15 – теплосчетчики с диаметром условного прохода 15 мм;
- ProEXPERT 20 – теплосчетчики с диаметром условного прохода 20 мм.
Общий вид теплосчетчиков представлен на рисунке 1.
Рисунок 1 – Общий вид теплосчетчиков
Лист № 2
Всего листов 5
Схема пломбировки теплосчетчиков представлена на рисунке 2.

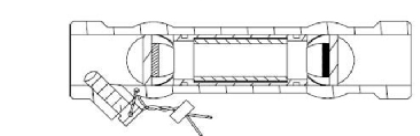

а) схема пломбировки термопреобразователя
сопротивления на датчике расхода
б) схема пломбировки термопреобразователя
сопротивления на обратном трубопроводе

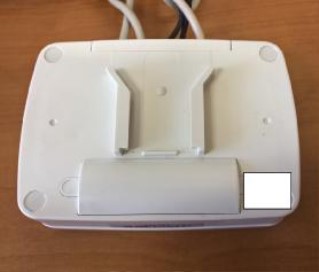

в) схема пломбировки вычислителя
Рисунок 2 – Схема пломбировки теплосчетчика
Программное обеспечение
Теплосчетчикиимеютвстроенноепрограммноеобеспечение(ПО)
YO01_EU_V0071540, которое устанавливается (прошивается) в интегрированной памяти
вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к.
пользователь не имеет к нему доступа.
ПОпредназначенодля:сбора,преобразования,обработки,отображенияна
индикаторном устройстве вычислителя и передачи во внешние измерительные системы
измерительной информации о количестве тепловой энергии, объемного расхода (объема),
температуры, разноститемпературтеплоносителяв закрытыхсистемахводяного
теплоснабжения, объемного расхода (объема), температуры воды в системах горячего и
холодного водоснабжения.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО YO01_EU_V0071540
Номер версии (идентификационный номер) ПО, не нижеP0071540
Цифровой идентификатор ПО –*
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или
прочитано через какой-либо интерфейс после опломбирования.
Пломба изготовителя или пломба с
нанесенным знаком поверки
Пломба организации,
установившей теплосчетчик
Пломба изготовителя или пломба
с нанесенным знаком поверки
Лист № 3
Всего листов 5
Нормирование метрологических характеристик теплосчетчиков проведено с учетом
влияния ПО.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния
на ПО теплосчетчиков и измерительную информацию. Уровень защиты ПО и измерительной
информации от преднамеренных и непреднамеренных изменений в соответствии с
Р 50.2.077-2014 – высокий.
Параметр
Метрологические и технические характеристики
Таблица 2 – Метрологические и технические характеристики
Значения параметра для
модификации теплосчетчика
ProEXPERT 15 ProEXPERT 20
Диаметр условного прохода (Ду), мм1520
Минимальное значение объемного расхода, q
i
, м
3
/ч 0,01 0,02
Максимальное значение объемного расхода, q
p
, м
3
/ч 0,6 2,5
Предельное значение объемного расхода*, q
s
, м
3
/ч 3 5
Диапазон измерений температуры теплоносителя, °С от 4 до 95
Диапазон измерений разности температур теплоносителя, °Сот 3 до 70
Пределы допускаемой относительной погрешности измерений
объемного расхода (объема) теплоносителя, %
±
(2+0,02
×
q
p
/q), но не более
±
5
Пределыдопускаемойотносительной погрешности
вычислителя, %
±
(0,5+ΔΘ
min
/ΔΘ)
Пределы допускаемой относительной погрешности пары
датчиков температуры, %
±
(0,5+3
×
ΔΘ
min
/ΔΘ)
Пределы допускаемой относительной погрешности измерений
количества тепловой энергии, %
±
(3+4
×
ΔΘ
min
/ΔΘ+0,02
×
q
p
/q)
Пределы допускаемой абсолютной погрешности измерений
температуры теплоносителя, °С
±
(0,6+0,004·Θ)
Пределы допускаемой относительно погрешности измерений
текущего времени, %
±
0,05
Максимальная потеря давления при q
p
, МПа 0,020 0,018
Максимальное рабочее избыточное давления теплоносителя,
МПа1,6
класс исполнения С по
Условия окружающей среды
ГОСТ Р ЕН 1434-1-2011
Напряжение элемента питания постоянного тока, В 3,6
±
0,2
Срок службы элемента питания, лет, не менее6
Степень защиты по ГОСТ 14254-96 IP 68
Расположение датчика объемного расходаподающий трубопровод
Присоединительные размеры датчика объемного расхода,
дюймG &fraq34; – BG 1 – B
Габаритные размеры (длина
´
ширина
´
высота), мм 110
´
87
´
101 130
´
87
´
101
Масса, кг, не более 0,70 0,85
Средний срок службы, лет 12
Средняя наработка на отказ, ч, не менее70000
*З
начение объемного расхода, при котором теплосчетчик функционирует в течении коротких
промежутков времени (не более 1 ч в день и не более 200 ч в год).
Примечание – Обозначения в таблице: q – измеренное значение объемного расхода теплоносителя,
м
3
/ч; ΔΘ – измеренное значение разности температур прямого и обратного потоков теплоносителя, ºС;
Θ – измеренное значение температуры прямого или обратного потоков теплоносителя, ºС.
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на переднюю панель вычислителя методом фотолитографии или другим способом,
не ухудшающим качество, на титульном листе руководства по эксплуатации типографским
способом.
Количество
1 шт.
1 шт.
1 экз. на партию
Комплектность средства измерений
Таблица 3 – Комплектность теплосчетчика
Наименование
Теплосчетчик ProEXPERT
*
Руководство по эксплуатации
Методика поверки
*
Модификация теплосчетчика определяется договором на поставку.
Поверка
осуществляется по документу МП 64443-16 «Теплосчетчики ProEXPERT. Методика поверки»,
утвержденному ЗАО КИП «МЦЭ» 22.04.2016 г.
Основные средства поверки:
- установка поверочная УПР-50 с диапазоном объемного расхода от 0,01 до 50 м
3
/ч, и
пределами относительной погрешности
±
0,2 %;
- термостаты переливные прецизионные ТПП-1.1, диапазон воспроизводимых значений
температуры от минус 40 °С до плюс 100 °С, нестабильность поддержания температуры
±
0,01 °С;
- термометр лабораторный электронный ЛТ-300, диапазон измерений от минус 50 °С до
плюс 300 °С, пределы абсолютной погрешности измерений температуры
±
0,05 °С, в диапазоне
температур от минус 50 °С до плюс 199,99 °С.
Знак поверки наносится на свидетельство о поверке теплосчетчика.
Сведения о методиках (методах) измерений
изложены в документе «Теплосчетчики ProEXPERT. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
ProEXPERT
ГОСТ 8.510-2002 Государственнаясистема обеспеченияединства измерений.
Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ 8.558-2009 Государственнаясистема обеспеченияединства измерений.
Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие
технические условия
ТУ 4218-001-38057304-2015 Теплосчетчики ProEXPERT. Технические условия
Изготовитель
Общество с ограниченной ответственностью «САРДОНИКС» (ООО «САРДОНИКС»)
ИНН 7816529634.
Адрес: 192019, г. Санкт-Петербург, улица Книпович, дом 13, корпус 2, литер Н.
Лист № 5
Всего листов 5
Испытательный центр
ЗакрытоеакционерноеобществоКонсалтинго-инжиниринговоепредприятие
«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Тел./факс: +7 (495) 491-78-12
Е-mail:
Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU 311313 от 01.05.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«____»_____________2016 г.
