Измерители вязкости жидких сред универсальные ИР-2, ГРСИ 64442-16
Номер госреестра:
64442-16
Наименование СИ:
Измерители вязкости жидких сред универсальные
Обозначение типа:
ИР-2
Производитель:
ООО "МВГ", г.С.-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62829
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители вязкости жидких сред универсальные ИР-2
Назначение средства измерений
Измерители вязкости жидких сред универсальные ИР-2 (далее – измеритель ИР-2)
предназначены для измерений кинематической вязкости ньютоновских жидкостей.
Описание средства измерений
Принцип действия измерителя ИР-2 основан на измерении времени прохождения чув-
ствительным элементом в измерительной ячейке определенного расстояния под воздействием
собственного веса в вязкой среде. Для измерения времени падения после отключения элек-
тромагнита, фиксирующего чувствительный элемент, используются расположенные по высо-
те датчики положения. Контроль температуры осуществляется встроенным термопреобразо-
вателем с постоянной времени τ=0,3 с (тип HEL-707-U-1-12-C3 фирмы HONEYWELL). Блок
электроники производит аналого-цифровое преобразование сигналов датчиков положения в
цифровой код и цифро-аналоговое преобразование в напряжение, эквивалентное значению
кинематической вязкости жидкости, в свою очередь выходной сигнал термопреобразователя
преобразуется АЦП в значение температуры. Измеренные значения отображаются на цифро-
вых индикаторах.
Измеритель ИР-2состоит из измерительной ячейки и блока электроники,
расположенные в одном корпусе:
Измерительная ячейка представляет собой вертикально ориентированный цилиндр из
нержавеющей стали со встроенным чувствительным элементом, которая однократным
(заполнение с помощью шприца) или цикличным (при подключении внешнего гидронасоса)
способом заполняется испытуемой жидкостью. В корпус измерительной ячейки вмонтирован
термопреобразователь сопротивления (Pt1000, α = 0,00385 °С
–1
) для коррекции измерения
вязкости по температуре.
Блок электроники выполнен в корпусе настольного исполнения с двумя цифровыми
четырехразрядными индикаторами на лицевой панели для отображения измеряемых величин,
светодиоднойиндикациейготовностик измерениюипереключателем ручногои
автоматического режима. В автоматическом режиме имеется возможность прослеживания
изменения вязкости жидкости при изменении ее температуры. На боковой поверхности
расположены штуцеры для подачи и отвода жидкости и электрический разъем.
Знак поверки наносится на лицевую панель измерителя, как указано на рис. 1.

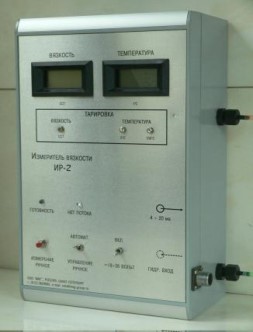

рис.1 Вид измерителя ИР-2
Место нанесения наклейки,
предотвращающей
вскрытие
Место нанесения
знака поверки
Лист № 2
Всего листов 3
2
Программноеобеспечениеотсутствует
Метрологические и технические характеристики
Таблица 1.
Наименование характеристики
Диапазоны измерений кинематической вязкости, мм
2
/с
Значение характеристики
от 1,000 до 1,999
от 2,000 до 19,99
от 20,00 до 199,9
от 200,0 до 1999
Пределы допускаемой приведенной (к разности
верхнего и нижнего пределов диапазона измерений)
погрешности, %
от 1,000 до 1,999 мм
2
/с
от 2,000 до 19,99 мм
2
/с
от 20,00 до 199,9 мм
2
/с
от 200,0 до 1999 мм
2
/с
±2,0
±1,5
±1,5
±2,0
Диапазон измерений температуры жидкости, °Сот -10 до +100
Пределы допускаемой абсолютной погрешности
измерений температуры, °C
Объем измерительной ячейки, см
3
Объемный расход жидкости, дм
3
/мин
Габаритные размеры (Д×Ш×В), мм, не более
Масса, кг, не более
±0,2
9
0,2
200
×
120
×
330
4,0
Напряжение питания постоянного тока, Вот 18 до 36
30
мм
2
/с; °С
Потребляемая мощность, Вт
Отображаемые единицы величин
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность, %, не более
- атмосферное давление, кПа
Наработка на отказ, ч
Срок службы, лет, не менее
от +1 до +40
80
101,3
±
4,0
10000
10
Знак утверждения типа
наносят на титульный лист эксплуатационной документации и на панель измерителя в виде
наклейки.
Комплектность средства измерений
Основной комплект включает:
Наименование
Измеритель ИР-2
Кабель питания с разъемом 2РМ14
Накидные гайки гидравлических штуцеров
Силиконовый шланг (L=2,0 м)
Руководство по эксплуатации РЭ 4215-002-89105826-2011
Методика поверки МП 2302- 087-2016
Количество
1 шт.
1 шт.
2 шт.
2 шт.
1 экз.
1 экз.
Лист № 3 Trial
листов 3
3
Поверка
осуществляется по документу МП 2302-087-2016 «Измерители вязкости жидких сред
универсальныеИР-2.Методикаповерки»,утвержденномуФГУП«ВНИИМим.
Д.И.Менделеева» 19 февраля 2016 года.
Основные средства поверки:
- Вискозиметр Штабингера SVM-3000, диапазон измерений кинематической вязкости от 0,2
до 20000 мм
2
/с, погрешность ±0,5%, регистрационный номер 45144-10;
- Государственные стандартные образцы вязкости типа РЭВ: ГСО 8586-2004, ГСО 8588-2004,
ГСО 8595-2004, ГСО 8599-2004, с погрешностью 0,2%, выпускаемые по ТУ 4381-001-02566450-
2000;
- Преобразователь сигналов ТС и ТП «ТЕРКОН» в комплекте с термометром сопротивления
ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в
диапазоне измерений от 0 до +100 °С ±0,01 °С.
Сведения о методиках (методах) измерений
приведены в документе РЭ 4215-002-89105826-2011 «Измерители вязкости жидких сред
универсальные ИР-2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
вязкости жидких сред универсальным ИР-2
ГОСТ 33-2000 Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение
кинематической вязкости и расчет динамической вязкости
ГОСТ 8.025-96 ГСИ. Государственная поверочная схема для средств измерений вязкости
жидкостей
Технические условия 4215-002-89105826-201.
Изготовитель
ООО « МВГ», г. Санкт-Петербург, ИНН 7811427340
Адрес: г. Санкт-Петербург, ул. Латышских стрелков, д.5, корп. 1, кв.147
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, г. Санкт–Петербург, Московский пр., 19,
тел.: (812) 251–76–01, факс: (812) 713–01–14, Е–mail:
,
,
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от
01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.«___» _________2016 г.
