Приборы электроизмерительные цифровые Omix, ГРСИ 64439-16

Смотреть ГРСИ
64438-16

Номер госреестра:

64439-16

Наименование СИ:

Приборы электроизмерительные цифровые

Обозначение типа:

Omix

Производитель:

ООО "Автоматика", г.С.-Петербург

Межповерочный интервал:

6 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

29.06.2021

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 62826

об утверждении типа средств измерений

Лист № 1

Всего листов 16

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Приборы электроизмерительные цифровые «Omix»

Назначение средства измерений

Приборы электроизмерительные цифровые «Omix»(далее приборы) предназначены для

измерения, контроля и регистрации действующих значений переменного напряжения и

переменного тока, частоты, активной, реактивной и полной электрической мощности.

Описание средства измерений

Принцип действия приборов основан на преобразовании мгновенных значений

сигналов измеряемых величин в цифровые коды и выдачу полученных кодов при помощи

аналого-цифрового преобразователя.

Приборы электроизмерительные цифровые «Omix» представляют собой приборы с

микропроцессорнымпрограммнымуправлением,cблокамианалого-цифрового

преобразования (АЦП) и, как опция, блоками энергонезависимой памяти, часами реального

времени, цифро-аналогового преобразования (ЦАП) и цифровым интерфейсом.

Приборы выполнены в пластиковых корпусах и могут устанавливаться в щитах и

пультах управления под любым углом к горизонту (защита с лицевой панели IP54). Либо в

корпусах для настенного монтажа (корпус с защитой IP64), либо в корпусах на DIN-рейку

(корпус с защитой IP20), либо в переносных корпусах.

Внутри корпуса прибора установлены печатные платы, на которых смонтированы

элементы электрической схемы. На задней стороне корпуса расположены терминальные

блоки, а в случае исполнения в настенном корпусе (защита IP64) на нижней стороне корпуса

располагаются гермовводы.

На лицевой панели приборов расположены: мембранная клавиатура, графические и/или

светодиодные цифровые индикаторы.

Приборы имеют цифровую индикацию измеряемой величины.

Приборы применяются в различных системах измерения и контроля за параметрами

электрических сетей для сбора, отображения полученной информации, обработки,

сигнализации о расхождениях относительно заданных значений.

Приборы могут выполнять функцию преобразователей с аналоговыми выходами и

функцию регистраторов.

Кроме того, приборы могут работать в комплекте с трансформаторами тока и

напряжения, если выходные сигналы этих трансформаторов соответствуют диапазонам

измерений приборов.

Посредством кнопок управления с передней панели производится управление и

конфигурирование прибора.

Условное обозначение приборов при их заказе и в документации другой продукции, в

которой они могут быть применены, должно состоять из наименования прибора, условного

обозначения модификации и обозначения:

Omix-----N-N-

123456789

1 - Корпус

P44 - щитовой 48x48x73 (ШхВхГ) IP20;

P77 - щитовой 72x72х64(ШхВхГ) IP20;

P99 - щитовой 96x96х64 (ШхВхГ) IP20;

P1212 - щитовой 120x120x85 (ШхВхГ) IP20;

Лист № 2

Всего листов 16

P1414 - щитовой 144x144x100 (ШхВхГ) IP20;

P37 - щитовой 75x33x99 (ШхВхГ) IP20;

P94 - щитовой 96x48x108 (ШхВхГ) IP20;

D1 - на DIN-рейку 18х86х66 мм (ШхВхГ) IP20;

D2 - на DIN-рейку 36х86х66 мм (ШхВхГ) IP20;

D3 - на DIN-рейку 53х86х66 мм (ШхВхГ) IP20;

D4 - на DIN-рейку 76х86х66 мм (ШхВхГ) IP20;

D6 - на DIN-рейку 108х86х66 мм (ШхВхГ) IP20;

- на DIN-рейку 159х96х57 мм (ШхВхГ) IP20;

D16 - на DIN-рейку 300х110х60 мм (ШхВхГ) IP20;

W100 - герметичный настенный 100x100х56 (ШхВхГ) IP64;

B1 - герметичный переносной 114x63x34 (ШхВхГ) IP64;

2 Функция

A – амперметр;

AX - амперметр с расширенными функциями;

V – вольтметр;

VX - вольтметр с расширенными функциями;

AV - амперметр, вольтметр;

AVF - амперметр, вольтметр, частотомер;

AVFC - амперметр, вольтметр, частотомер, измеритель cos f;

P – ваттметр;

Q – варметр;

S - измеритель полной мощности;

E - измеритель электрической энергии;

C - измеритель cos f;

PFC - измеритель-контроллер коэффициента мощности;

M – мультиметр;

MA - мультиметр с функциями анализатора;

ML – мультиметр;

MLA - мультиметр с расширенными функциями;

MX - мультиметр с расширенными функциями;

3 Число фаз

1 – однофазный;

3 – трехфазный;

4 Регистрация

R - есть функция регистрации во строенную память;

SD - есть функция регистрации на внешний носитель;

5 Класс точности

0,1 - приведенная погрешность 0,1 %;

0,5 - приведенная погрешность 0,5 %;

1 - приведенная погрешность 1,0 %;

6 Метод измерения

- стандартный RMS;

TrueRMS – TrueRMS;

7 Количество и тип логического выхода

K - управляющий выход типа реле;

S - управляющий выход типа оптосимистор;

T - управляющий выход типа оптотранзистор;

U - выход управления твердотельным реле;

8 Количество и тип аналоговых выходов

I020 - токовый выход 0-20 мА;

I420 - токовый выход 4-20 мА;

IU - универсальный аналоговый выход;

U010 - напряжение 0-10В;

9 Тип цифрового интерфейса

RS232 - интерфейс RS-232;

Лист № 3

Всего листов 16

RS485 - интерфейс RS-485;

USB - интерфейс USB;

Ethernet - интерфейс Ethernet;

Wireless - беспроводной интерфейс.

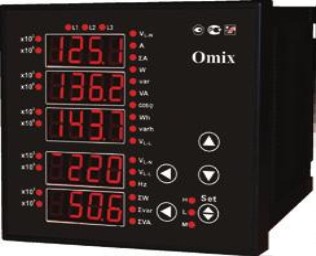

вид приборов электроизмерительных цифровых «Omix»представлен на

Внешний

рисунке 1.

модель P77-A-1-1.0

модель P77-AX-3-0.5

модель P99-A-1-0.5-I420

модель P77-V-1-1.0

модель D4-MX-1(R)-0.5-RS485

модель B1-M-1-R-2.0-USB

модель P99-M-3-0.5-4K/4I420-RS485модель P99-MLA-3-0.5 4I420-RS485

Пломбирование приборов осуществляется в виде наклейки на боковые стенки корпуса

(указано стрелками, слева наносится клеймо изготовителя, справа – знак поверки).

модель D3-A-1-0.5

модель D2-V-1-0.5

модель P77-AVF-1-0.5

Лист № 4

Всего листов 16

Программное обеспечение

Программноеобеспечениеприборовэлектроизмерительныхцифровых«Omix»

является встроенным и выполняет функции управления режимами работы приборов, сбора

данных об измеренных параметрах их математическую обработку, хранение и передачи

измерительной информации.

Конструкцияиособенностиэксплуатацииприборовдляизмерения

электроэнергетических величин Omix обеспечивают полное ограничение доступа к

метрологически значимой части ПО.

Программа заносится в однократно программируемый микроконтроллер в процессе

производства и не может быть изменена без разрушения корпуса прибора.

Управление приборами осуществляется через интерфейсы связи с помощью внешней

программы поддерживающей MОDBUS RTU. Внешняя программа не оказывают влияния на

метрологические характеристики приборов.

Идентификационные данные внутреннего программного обеспечения (ВПО) приборов

электроизмерительных цифровых «Omix» в зависимости от модификации представлены в

таблице 1.

Таблица 1

HT46R47

U1.0

U11.3

P44-A-1-0.5-I420; P94-A-1-0.5-I420

P77-A-1-0.5-I420

;

P99-A-1-0.5-I420; P94-

A-1-0.5-K-I420; P99-A-1-0.5-K-I420

U12.6

P44-A-1-0.5-RS485; P94-A-1-0.5-RS485;

P77-A-1-0.5-RS485; P99-A-1-0.5-RS485

U11.3

P44-AX-3-0.5; P77-AX-3-0.5;

P99-AX-3-0.5;P99-AX-3-0.5-3K

U8.0

P44-V-1-1.0; P94-V-1-1.0; P77-V-1-1.0;

P99-V-1-1.0; P1212-V-1-1.0

HT46R47

D2-V-1-0.5; D3-V-1-0.5;

Значение

Идентификационное наименование ПО

для модификаций прибора «Omix»

Номер версии

(идентификацион-

ный номер) ПО

HT46R52A

P44-A-1-1.0; P94-A-1-0.5

P77-A-1-1.0; P99-A-1-1.0

P1212-A-1-1.0

D2-A-1-0.5; D3-A-1-0.5

P94-A-1-0.5-TrueRMS;

P99-A-1-0.5-TrueRMS

P44-A-1-0.5-K; P94-A-1-0.5-K;

P77-A-1-0.5-K; P99-A-1-0.5-K;

P1212-A-1-0.5-K

Идентификационные данные

HT46R52A

U1.0

U12.6

U8.0

v1.16

U4.5

Лист № 5

Всего листов 16

P44-V-1-0.5-K; P1212-V-1-0.5-K

P94-V-1-0.5-TrueRMS; P94-V-1-0.5-K;

P77-V-1-0.5-K; P99-V-1-0.5-K

P44-V-1-0.5-I420; P94-V-1-0.5-I420;

P77-V-1-0.5-I420; P99-V-1-0.5-I420

P94-V-1-0.5-K-I420; P99-V-1-0.5-K-I420;

P44-V-1-0.5-RS485; P94-V-1-0.5-RS485;

P77-V-1-0.5-RS485; P99-V-1-0.5-RS485;

P44-VX-3-0.5; P77-VX-3-0.5;

P99-VX-3-0.5

U1.0

P94-V-3-0.5-TrueRMS;

P77-V-3-0.5-TrueRMS;

P99-V-3-0.5-TrueRMS; P99-VX-3-0.5-3K

P44-AVF-1-0.5; P77-AVF-1-0.5;

P99-AVF-1-0.5; P99-AVF-1-0.5-3K

D3-M-1; D3-AV-1

D4-MX-1(R)-0.5-RS485;

P94-MX-1(R)-0.5-RS485;

W100-MX-1(R)-0.5-RS485

B1-M-1-R-2.0-USB

P99-AVF-3-0.5;

P99-AVFC-3-0.5-(4I420/RS485)

P99-M-3-0.5-K

P99-M-3-0.5-4K/4I420-RS485

P99-ML-3-0.5-(4K/4I420)-RS485

D4-MA-3-0.1-RS485

U1.0

U8.5

U1.0

0.630

3.11 r8

3.83 GR

1.178 r2

HT46R47

P99-MA-3

P1414-MA-3R

P1414-PFC-3-0.2

P94-P-3-0.5-(K)

P94-F-1-0.5

Цифровойидентификатор

ПО

Другие идентификационные

данные, если имеются:

Алгоритм вычисления

цифрового идентификатора

программного обеспечения

MD5

Лист № 6

Всего листов 16

Идентификационные признаки внешнего программного обеспечения представлены в

таблице 2.

Значение

Таблица 2

Идентификационные

данные (признаки)

Идентификационное

наименование ПО

Конфигуратор

приборов по RS485

(configurator.exe)

OPC сервер

(ARC_OPC.exe)

1.0

Программа

калибровки приборов

Omix

(OMIX_Calibration.exe)

1.0

Номерверсии

(идентификационный

номер) ПО

Цифровой

идентификатор ПО

Другие

идентификационные

данные, если имеются:

Алгоритм вычисления

цифрового

идентификатора

программного

обеспечения

6515cc7cb24e8f8653

f673a66799efad

MD5

f49880fc46a79aab

4d8937f753135576

MD5

fa7941a1f4ffc4c80

7ee6882fe574d42

MD5

Уровеньзащитыпрограммногообеспеченияприборовэлектроизмерительных

цифровых «Omix» от непреднамеренных и преднамеренных изменений «средний» в

соответствии Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических и

технических характеристик приборов.

Диапазон. измерен.

Модель

Кол.

фаз

Габарит.

размеры,

мм

Особенно-

сти

Амперметры

P44-A-1-1.0

P77-A-1-1.0

P99-A-1-1.0

P1212-A-1-1.0

P94-A-1-0.5

±0,5 %

±1 е.м.р.

Метрологические и технические характеристики

Метрологические и технические характеристики приборов представлены в таблицах

3-8 .

Таблица 3.

прямоес транс,

подкл., АкА

Пред. доп.

привед.

Пита-

погреш.

ние

измерен.

±1 %

±1 е.м.р.

10 - 50 -10

48×48×73 –

72×72×64

~220 В,96×96×64

50-60

120×120×85

Гц

48×96×108

Диапазон. измерен.

Модель

Кол.

фаз

Габарит.

размеры,

мм

Особенно-

сти

D2-A-1-0.5

D3-A-1-0.5

0 - 9

±0,5 %

±1 е.м.р.

C функциями True RMS и max/среднее

P94-A-1-0.5-

TrueRMS

P99-A-1-0.5-

TrueRMS

60 Гц

47х95х73

96х96х47

Max/сред

True

RMS

С релейным выходом

±0,5 %

±1 е.м.р.

Релейный

выход

~1 A,

250 B

С аналоговым выходом

Гц

48×48×73

48×96×105

72×72×85

96×96×86

Аналог.

выход

0(4) - 20

мА

пред.отн.

погреш.

±0,5 %

С релейным и аналоговым выходом

P94-A-1-0.5-K-

I420

P99-A-1-0.5-K-

Гц

48×96×105

96х96х96

Аналог.

выход

0(4) - 20

мА(пред.

отност.

погреш. ±

0,5%),

релейный

выход

~2 A,

250 B

Лист № 7

Всего листов 16

прямоес транс,

подкл., АкА

Пред. доп.

привед.

Пита-

погреш.

ние

измерен.

10 - 50 - 1

~220/ 86×36×66 Монтаж

110 В 86×53×66 на DIN-

~220 В,рейку

50 - 60

Гц

0,05 - 50 - 10

~220 В

±0,5 %± 10%,

±1 е.м.р.50 -

P44-A-1-0.5-K

P94-A-1-0.5-K

P77-A-1-0.5-K

0 - 50 - 10

P99-A-1-0.5-K

P1212-A-1-0.5-K

48×48×73

~220 В,

48×96×105

50 - 60

72×72×85

Гц

96×96×86

120×120×86

P44-A-1-0.5-I420

P94-A-1-0.5-I420

P77-A-1-0.5-I420

P99-A-1-0.5-I42010 - 50 - 10

85 – 264

±0,5 %B,

±1 е.м.р.45 - 55

I420

10 - 50 - 10

85 – 264

±0,5 %B,

±1 е.м.р.45 - 55

Диапазон. измерен.

Модель

Кол.

фаз

Габарит.

размеры,

мм

Особенно-

сти

С интерфейсом RS-485

P44-A-1-0.5-

RS485

P94-A-1-0.5-

RS485

P77-A-1-0.5-

RS485

P99-A-1-0.5-

RS485

±0,5 %

±1 е.м.р.

48×48×73

Интер-

фейс

RS-485

Базовая модель

P44-AX-3-0.5

P77-AX-3-0.5

P99-AX-3-0.5

±0,5 %

±1 е.м.р.

Гц

–

С 3-мя релейными выходами

Гц

Лист № 8

Всего листов 16

прямоес транс,

подкл., АкА

Пред. доп.

привед.

Пита-

погреш.

ние

измерен.

10 - 50 - 10

85 – 264 48×96×105

45 - 5572×72×85

Гц

96×96×86

30 - 50 - 50

85 - 264 48×48×103

B,72×72×85

50 - 6096×96×86

P99-AX-3-0.5-3K30 - 50 - 50

85 - 264

±0,5 %B,

±1 е.м.р.50 - 60

релейных

96×96×105выхода

~2 A,

250 B

Модель

Предел

допуск.

привед.

погр. изм

Питание

Габарит.

размеры, мм

Особенно

сти

Вольтметры

P44-V-1-1.0

P94-V-1-1.0

P77-V-1-1.0

P99-V-1-1.0

P1212-V-1-1.0

D2-V-1-0.5

(~220/110 В)

D3-V-1-0.5

±1 %

±1 е.м.р.

~220

В,

50 – 60

Гц

48×48×73

48×96×108

72×72×64

96×96×64

120×120×85

86×36×66

86×53×66

Монтаж

на DIN-

рейку

Таблица 4

Прям.

Диапазон. измер.

Кол

фаз

подк.,В

с транс.

10 - 600–

Модель

Предел

допуск.

привед.

погр. изм

Питание

Габарит.

размеры, мм

Особенно

сти

C функциями True RMS и min/max

P94-V-1-0.5

±0,5 %

±1 е.м.р.

~220 В

50 - 60 Гц

Min/max,

True RMS

С релейным выходом

48×48×73

Релейн.

выход

~1 A,

250 B

С аналоговым выходом

P44-V-1-0.5-I420

P94-V-1-0.5-I420

P77-V-1-0.5-I420

P99-V-1-0.5-I420

~85–264

45 – 55

Гц

48×48×73

48×96×105

72×72×85

96×96×86

Аналоговый

выход

0(4) - 20

мА

(отн. погр.

± 0,5 %)

С релейным и аналоговым выходом

P94-V-1-0.5-K-I420

~85 – 264

45 - 55 Гц

48×96×105

96×96×86

Аналог.

0(4) - 20

мА, (отн.

погр.

± 0,5 %)

релейн.

~2 A, 250 B

С интерфейсом RS-485

P44-V-1-0.5-RS485

P94-V-1-0.5-RS485

P77-V-1-0.5-RS485

P99-V-1-0.5-RS485

~85 – 264

45 - 55 Гц

48×48×73

48×96×105

72×72×85

Интерф.

RS-485

Трехфазные

~85 - 264

50 – 60

Гц

Лист № 9

Всего листов 16

Прям.

Диапазон. измер.

Кол

фаз

подк.,В

с транс.

TrueRMS10 - 600–

± 10%,

47×95×73

P44-V-1-0.5-K

P94-V-1-0.5-K

P77-V-1-0.5-K10 - 500

P99-V-1-0.5-K

P1212-V-1-0.5-K

0 - 10±0,5 %

кВ±1 е.м.р.

~220 В,

8×96×105

50 – 60

72×72×85

Гц

96×96×86

120×120×86

10 - 500

0 - 10±0,5 %

кВ±1 е.м.р.

99-V-1-0.5-K-I42010 - 500

0 - 10±0,5 %

кВ±1 е.м.р.

10 - 500

0 - 10±0,5 %

кВ±1 е.м.р.

P44-VX-3-0.5

P77-VX-3-0.5

P99-VX-3-0.530 - 500

0 - 1±0,5 %

МВ±1 е.м.р.

48×48×103

72×72×85

96×96×86–

Модель

Предел

допуск.

привед.

погр. изм

Питание

Габарит.

размеры, мм

Особенно

сти

С последовательной индикацией и классом True RMS

10–9999

±0,5 %

±1 е.м.р.

~220 В,

50 - 60 Гц

48×96×105

72×72×85

96×96×86

Последов.

индикация

3 фазных

или

3 линейн.

напряжен.,

True RMS

С 3 релейными выходами

0 – 5

МВ

Три

релейн.

выхода

~2 A,

250 B

Лист № 10

Всего листов 16

Прям.

Диапазон. измер.

Кол

фаз

подк.,В

с транс.

P94-V-3-0.5-

TrueRMS

P77-V-3-0.5-

TrueRMS310 - 500

P99-V-3-0.5-

TrueRMS

P99-VX-3-0.5-3K30. - 500

0,5 %~85 – 264

е.м.р.50 - 60 Гц

±1B,96×96×105

Модель

Кол

Мощн

Габарит.

размеры,

мм

P44-AVF-1-0.5

50-60

Гц

48×48×103

P77-AVF-1-0.5

P99-AVF-1-0.5

~220 В

50 Гц

72×72×85

96×96×105

P99-AVF-1-0.5-

Гц

96×96×105

аблица 5 Мультиметры

Диапазон измерений

фаз

Ток, А

Напряж Часто-

ение, Вта, Гц

Предел

допуск.

Cos

прив.

Питан.

погреш

изм.

10-50 - 50045 - 65–– ±1

е.м.р.

~85-

±0,5 %264

±0,5 %

10-50-50045-.65––±1

е.м.р.

±0,5 %

10 - 50 - 50040 - 70––±1

е.м р.

~85-

264

50-60

Модель

Кол

Мощн

Габарит.

размеры,

мм

D3-M-1

~220

В,

50 Гц

80×64×54

~220

В,

50 Гц

80×64×54

0-2500

Вт,

0-2500

вар,

0-2500

В·A

~85-

245

В, 50-

60 Гц

114×71×60

0-2500

Вт,

0-2500

вар,

0-2500

В·A

~220

В,

50 Гц

48×96×107

0-2500

В·A

B1-M-1-R-2.0-

USB

батар.

ААА

по

1,5 В

134×68×36

P99-AVF-3-0.5

Гц

96×96×86

Лист № 11

Всего листов 16

Диапазон измерений

фаз

Ток, А

Напряж Часто-

ение, Вта, Гц

Предел

допуск.

Cos

прив.

Питан.

погреш

изм.

0,1-100

80-300-

0-30

кВт,

0-30

кВ·А

±1,0 %

0-1±2

е.м.р.

D3-AV-1

10,1-100 80-300-

±1,0 %

-±2

е.м.р.

D4-MX-1(R)-0.5-

RS485

10-55-50015-120

0-1±0,5 %

P94-MX-1(R)-0.5-

RS485

10-55-50015-120

0-1±0,5 %

W100-MX-1(R)-

0.5-RS485

вар,

0...2500

Вт,

10-55-50015-120

0...2500

0-1

~85-

245

±0,5 % В,

125×100×56

50-60

Гц

±2 %,

110-20010-600–––±1

е.м.р.

±0,5 %

30-50-50045-65––± 1

е.м.р.

~220

В,

50-60

Модель

Кол

Мощн

Габарит.

размеры,

мм

P99-AVFC-3-0.5-

(4I420/RS485)

–

264

50-.60

Гц

96×96×105

P99-M-3-0.5-K

~220

В,

50-60

Гц

100×100×80

~85-

264

50-60

Гц

96×96×105

В·А

~85-

264

50-60

Гц

96×96×105

Лист № 12

Всего листов 16

Диапазон измерений

фаз

Ток, А

Напряж Часто-

ение, Вта, Гц

Предел

допуск.

Cos

прив.

Питан.

погреш

изм.

30-50-38045-65

±0,5 %

0-1± 1

е.м.р.

~85-

30-60-65045-65

0-3900

Вт,

0-3900

вар,

0-3900

В·А

±0,5 %

-1-1± 1

е.м.р.

P99-M-3-0.5-

4K/4I420-RS485

30-50-38045-65

0-1900

Вт,

0-1900

вар,

0-1900

В·А

±0,5 %

0 - 1± 1

е.м.р.

P99-ML-3

0.5-(4K/4I420)-

RS485

30-50-38045-65

0-1900

Вт,

0-1900

вар,

0-1900

±0,5 %

0 - 1± 1

е.м.р.

Лист № 13

Всего листов 16

Значение

Модель

D4-MA-3-

0.1-RS485

P99-MLA-3-

0.5-

4I420-RS485

P99-MA-3

P1414-MA-

P1414-PFC-3-

0.2

Количество фаз

частоты

45 - 65 ±0,05 Гц*

мощности

0-3900 Вт

0-3900 вар

0-3900 В·А

/±0,2

0-6000 Вт

0-6000 вар

0-6000 В·А

/±0,2

сos φ

−1 – 1

±0,01*

−1 – 1

±0,01*

−1 – 1

±0,01*

−1 – 1

±0,01*

−1 – 1

±0,01*

Вт∙ч**

0- xxxxx.xx

Вт∙ч**

0- xxxxx.xx

Вт∙ч**

0- xxxxx.xx

Вт∙ч**

Диап.

изм./

пред.

допуск.

прив.

погреш

изм.,

0- xxxxx.xx

вар∙ч**

0- xxxxx.xx

вар∙ч**

0- xxxxx.xx

вар∙ч**

Питание

~85-250 B

50 Гц

~85-264 B

45-55 Гц

~85-.260 В

50-60 Гц

110-300 В

~90-250 В

50-60 Гц

=110-280 В

~90-250 В,

60/50 Гц

110-280 В

Индикатор

ЖК

2×12

символов

ЖК 2,8"

128×64

точки

Графический

2,8"

128×64

точки

Графический

5,7"

160×128

точек,

цветной

диспл.

ЖК,

128×64 точ.

Интерфейс

RS-485

RS-232,

RS-485,

Ethernet

RS-485

Габаритные

размеры, мм

102×76×61

96×96×105

100×100×80

144×144×100

Таблица 6 Анализаторы

силы тока0-6А/±0,10-5А/±0,10-6А/±0,10-6А/±0,10-6А/±0,1

напряжения 0-650В/±0,10-380В/±0,10-650В/±0,10-650В±/0,1 0-1000В/±0,1

0-1900 Вт 0-3900 Вт 0-3900 Вт

0-1900 вар 0-3900 вар 0-3900 вар

0-1900 В·А 0-3900 В·А 0-3900 В·А

/±0,2/±0,2/±0,2

активной

энергии

0 –xxxxx.xx

0 - xxxxx.xx

реактивной

энергии

0 - xxxxx.xx

вар∙ч**

0 - xxxxx.xx

вар∙ч**

Особенности

Интерфейс

RS-485;

монтаж на

DIN-рейку

аналоговых

выхода

4 - 20 мА;

интерфейс

RS-485

Цветной

дисплей;

интерфейс

RS-485

Цветной дисплей;

RS-485, Ethernet

* - Кроме частоты и сos φ, погрешность частоты и сos φ задается в абсолютных единицах.

* *- Единица измерений энергии определяется применяемыми первичными

преобразователями

Лист № 14

Всего листов 16

Продолжение таблицы 6

данных;

(до 2 лет

записи);

встроенный

регистрация

Интерфейс RS-

485;

flash-память 1 МБ

Выполняет

функция

непрерывной

корректора

коэффициента

web-интерфейс;

мощности, 16

интерфейсы RS-

232,

уровней

Модель

доп.при

Питан

ие

Габаритн.

размеры,

мм

P94-P-3-0.5-(K)

48×96×105

Таблица 7

Кол.

фаз

Ток

, А

Напря Час- Мощ-

жение тота, ность,

, В Гц Вт

Диапазон измеренийПред.

Cos

вед.

погреш.

изм.

30-5

0-3804-650-5700

±0,5 %,

–±1

е.м.р.

~85-

264 B,

50-60

Гц

Модель

Пред.

доп.

абс.

погреш.

изм.

Питание

Габарит.

размеры,

мм

Особенности

P94-F-1-0.5

±0,05

Гц

±1

е.м.р.

~220 В,

50-60 Гц

48×96×108

–

Таблица 8

Диапазон

Кол.

измерений

фаз

Частота., Гц

110-100

Лист № 15

Всего листов 16

Период опроса измерительных каналов

≤ 2 с

Масса, кг, не более

0,5

Средняя наработка на отказ, ч

50 000

Средний срок службы, лет, не менее

Таблица 9

Условия применения:

Температура окружающего воздуха, °С

Относительная влажность воздуха, %

Атмосферное давление, кПа (мм рт. ст.)

от плюс 5 до плюс 5

80 (при 35 °С без

конденсата и влаги)

от 84 до 106.7 (630 –800)

Знак утверждения типа

Знак утверждения типа наносят на прибор методом наклейки, на титульные листы

руководства по эксплуатации и паспорт типографским способом.

Комплектность средства измерений

В комплект поставки входят:

- прибор электроизмерительный цифровой «Omix» (в зависимости от заказа);

- комплект креплений;

- паспорт, руководство по эксплуатации;

- методика поверки МП-2203-0298-2016;

- упаковка.

Поверка

осуществляетсяподокументуМП-2203-0298-2016«Приборэлектроизмерительный

цифровой «Omix». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И.

Менделеева» в апреле 2016 г.

Эталоны применяемые при поверке:

- Прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1К,

класс точности измерений 0,02, (реестр №52854-13);

- Калибратор-измеритель стандартных сигналов КИСС-03 класс точности измерения и

генерации тока и напряжения 0,05, (реестр №20641-11);

- Мегаомметр Ф4102/1М, диапазон измерений 0-20000 МОм, (реестр №9225-88).

Знак поверки наносится на боковую стенку приборов в виде наклейки.

Сведения о методиках (методах) измерений

изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к приборам

электроизмерительным цифровым «Omix»

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие

технические условия».

ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы

переменного электрического тока от 1·10

-8

до 100 А в диапазоне частот от 1·10

-1

до 1·10

Гц.

ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений силы

переменного напряжения до 1000 В в диапазоне частот от 1·10

-2

до 2·10

Гц.

Лист № 16

Всего листов 16

ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений

электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц.

ТУ4221-009-64267321-2015«Приборыэлектроизмерительныецифровые«Omix»»

Технические условия.

Изготовитель

ООО «АВТОМАТИКА»

Адрес: 194064,

Россия,

г. Санкт–Петербург, ул. Политехническая, д.29,2,53,

ИНН 7804431521

Тел./факс: (812) 327-32-74

Испытательный центр

ФГУП «ВНИИМ им. Д.И. Менделеева»,

Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел./факс: 251-76-01/113-01-14

e-mail:

info@vniim.ru

Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний

средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииС.С. Голубев

М.п.«_____»_____________2016 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
28634-05	Твердомеры цифровые	LV-700, LV-700AT	Фирма "Leco Corporation", США	1 год	Перейти
15750-96	Приборы	Combi-Laser	Фирма "Fixtur-Laser AB", Швеция	1 год	Перейти
4167-74	Приборы узкопрофильные	Ф213	Завод "Электроточприбор", г.Омск	Нет данных	Перейти
19836-00	Бюретки цифровые	BT 50	Фирма "Bibby Sterilin", Великобритания	1 год	Перейти
33756-07	Осциллографы цифровые	GDS-2062, GDS-2064, GDS-2102, GDS-2104, GDS-2202, GDS-2204	Фирма "Good Will Instrument Co., Ltd.", Тайвань	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуПриборы электроизмерительные цифровые OmixГРСИ 64439-16

Заказать поверку
Приборы электроизмерительные цифровые Omix
ГРСИ 64439-16
