Номер госреестра:
64438-16
Наименование СИ:
Газоанализаторы
Обозначение типа:
ИДК-09
Производитель:
ООО НПП "Томская электронная компания", г.Томск
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62825
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы ИДК-09
Назначение средства измерений
Газоанализаторы ИДК-09 предназначены для измерений довзрывоопасных концентраций
метана, пропана, гексана и объемной доли диоксида углерода в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы ИДК-09 (далее - газоанализаторы) являются стационарными одноканаль-
ными приборами непрерывного действия.
Принцип действия - оптический абсорбционный.
Способ отбора пробы – диффузионный.
Газоанализаторы выполнены в алюминиевом корпусе и состоят из одного блока.
На лицевой панели газоанализатора расположены: двухразрядный светодиодный дисплей,
светодиоды «Питание/Отказ», «Порог1/Порог2». На боковой панели газоанализатора находятся
управляющие клавиши «
Вверх / Выход
» и «
Вниз / Ввод
». На нижней панели находятся датчик газо-
анализатора и кабельный ввод для подвода электрического питания и снятия выходных сигналов.
Внутри корпуса газоанализатора расположены клеммы для подключения датчика, питания,
HART-коммуникатора и клемма аналогового выходного сигнала.
Газоанализаторы могут комплектоваться вторичными блоками:
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00;
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01;
- блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00.
Блок сигнализатора БС-09, предназначенный для работы с газоанализатором в качестве ис-
точника искробезопасного питания и блока обработки информации. БС-09 осуществляет прием-
передачу информации от газоанализаторов по цифровому каналу, формирует дискретные управ-
ляющие сигналы, цифровой сигнал (интерфейс RS485) и аналоговый сигнал (4-20) мА. БС-09 вы-
пускается в двух модификациях: с питанием от сети переменного тока напряжением 220 В
(ОФТ.18.1904.00.00.00)ипитаниемотсетипостоянноготоканапряжением24В
(ОФТ.18.1904.00.00.00-01).
Блок искрозащиты БИЗ-09, предназначенный для формирования питания и обеспечения
искробезопасности цепей ИДК-09.
Газоанализаторы выпускаются в климатических исполнениях У1 и УХЛ1. Исполнение
УХЛ 1 обеспечивается размещением газоанализатора в термо-шкафу со встроенным взрывозащи-
щенным электрообогревателем с терморегулятором.
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного светодиодного индикатора;
- светодиодная индикация (Норма / Отказ / Порог 1 / Порог 2);
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
- цифровой RS485, протокол Modbus™ RTU (для модификаций с вторичными блоками:
блок сигнализатора БС-09 ОФТ.18.1904.00.00.00, блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-
01);
- цифровой выход HART.
Газоанализаторы выполнены во взрывозащищенном исполнении вид взрывозащиты "ис-
кробезопасная цепь", маркировка взрывозащиты:
- газоанализатор 1ExiaIICT4 X
- блок сигнализатора БС-09 [Ex ia] IIC
Лист № 2
Всего листов 7
- блок искрозащиты БИЗ-09 [Ex ia] IIC
- термо-шкаф 1ExmbIICT4GbX
Степень защиты от внешних воздействий по ГОСТ 14254-96:
- газоанализатор (кроме газопроницаемой стенки) IP65
- газопроницаемая стенка IP20
Внешний вид газоанализаторов приведен на рисунках 1 и 2, внешний вид вторичных блоков
на рисунках 3 и 4 схема пломбирования представлена на рисунке 5.
Рисунок 1 – Газоанализатор ИДК-09, климатическое
исполнение У1

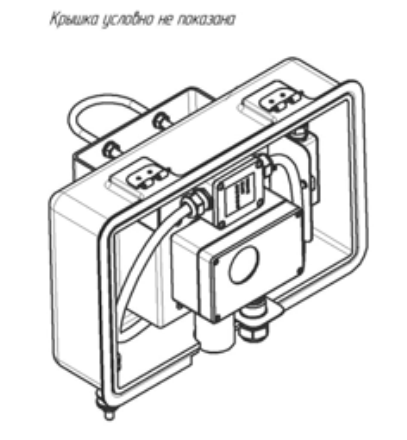

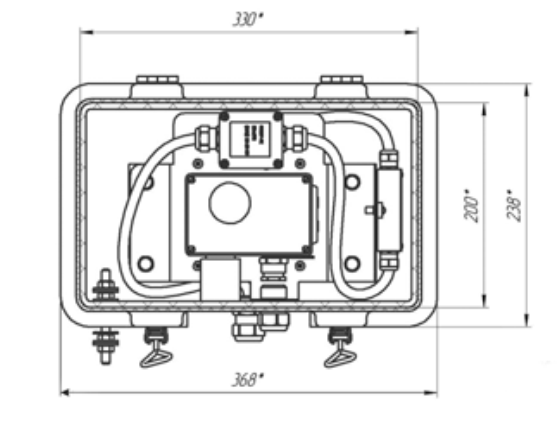

Рисунок 2 – Газоанализатор ИДК-09, климатическое
исполнение УХЛ1
Лист № 3
Всего листов 7

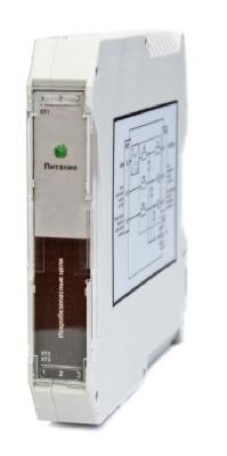

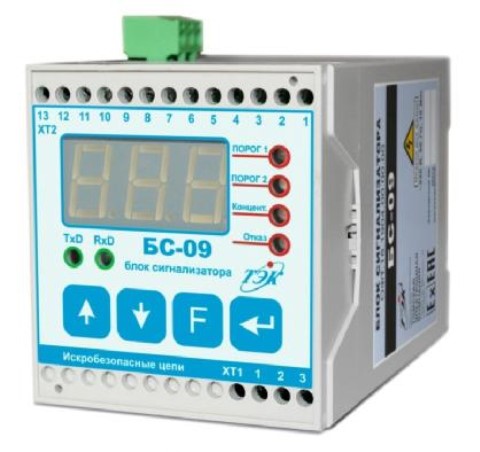

Рисунок 3 – Блок сигнализатора БС-09,Рисунок 4 – Блок искрозащиты БИЗ-09
внешний вид

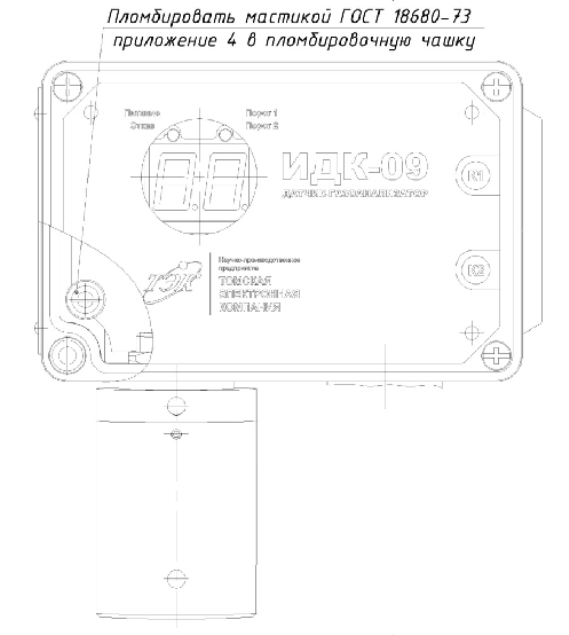

Рисунок 5 – Схема пломбирования газоанализатора
Лист № 4
Всего листов 7
Программное обеспечение
Газоанализаторы и блок сигнализатора БС-09 имеют встроенное программное обеспечение
(далее – ПО), разработанное изготовителем специально для решения задач измерения довзрыво-
опасных концентраций метана, пропана, гексана и объемной доли диоксида углерода в воздухе
рабочей зоны.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преоб-
разователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала HART;
- формирование цифрового выходного сигнала RS485 (в зависимости от модификации);
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности газоанализатора.
ПО газоанализатора реализует следующие расчетные алгоритмы:
1) вычисление значений содержания определяемого компонента по данным от первичного
измерительного преобразователя;
2) вычисление значений выходного аналогового сигнала и цифровых сигналов;
3) сравнение текущих результатов измерений с заданными пороговыми уровнями срабаты-
вания сигнализации;
4) непрерывную самодиагностику аппаратной части газоанализатора.
ПО БС-09 обеспечивает следующие основные функции:
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала RS485;
- формирование дискретных управляющих сигналов.
ПО БС-09 реализует следующие расчетные алгоритмы:
1) вычисление значений выходного аналогового сигнала и цифровых сигналов;
2) сравнение текущих результатов измерений с заданными пороговыми уровнями срабаты-
вания сигнализации.
Встроенное ПО идентифицируется при включении газоанализатора и блока сигнализатора
путем вывода на дисплей номера версии.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Примечание – номер версии ПО должен быть не ниже указанного в таблице. Значения кон-
трольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных вер-
сий.
Идентификационные данные (признаки)
Идентификационное наименование ПОd9
Номер версии (идентификационный номер) ПО15
Значение
bS-09
15
Влияние встроенного программного обеспечения учтено при нормировании метрологиче-
ских характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты – «средний» по Р 50.2.077—2014.
Метрологические и технические характеристики
1) Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов
приведены в таблице 2.
Лист № 5
Всего листов 7
Таблица 2
ОпределяемыйДиапазон измерений содержания определяемо-Пределы допускаемой ос-
компонент го компонента новной абсолютной
погрешности
Метан(СН
4
),от 0 до 100
1)
% НКПР±(3+0,02·Си)
2)
% НКПР
пропан (С
3
Н
8
),
гексан (С
6
Н
14
)
Диоксидугле-от 0,0 до 2,5 % объемной доли±(0,1+0,01·Си)
2)
% объем-
рода (СО
2
) ной доли
Примечания:
1) Диапазон измерений указан по токовому выходному сигналу. Дисплей газоанализатора имеет
диапазон измерений от 0 до 99 % НКПР;
2) Си – содержание определяемого компонента на входе газоанализатора, % НКПР или % об.д..
0,5
0,5
0,5
0,7
0,2
0,4
2) Предел допускаемой вариации выходного сигнала газоанализатора,
в долях от предела допускаемой основной погрешности
3) Предел допускаемого изменения показаний при непрерывной работе
в течение 8 ч, в долях от предела допускаемой основной погрешности
4) Пределы допускаемой дополнительной погрешности от изменения
температуры окружающей среды на каждые 10
o
C в диапазоне рабочих условий
эксплуатации, в долях от предела допускаемой основной погрешности
- для метана, пропана, гексана
- для диоксида углерода
5) Пределы допускаемой дополнительной погрешности от влияния
изменения относительной влажности окружающей среды на каждые 10 %
в условиях, соответствующих условиям эксплуатации, в долях от предела до-
пускаемой основной погрешности
6) Пределы допускаемой дополнительной погрешности от влияния
изменения атмосферного давления в пределах рабочих условий
на каждые 3,3 кПа, в долях от предела допускаемой основной погрешности
7) Предел допускаемого времени установления выходного сигнала газо-
анализатора, с:
- Т
0,5д
- Т
0,9д
20
60
от 7,5 до 12,6
от 185 до 254
от 21,6 до 26,4
1,0
12
12
2
8) Электропитание осуществляется:
- газоанализатор ИДК-09 - постоянным током напряжением, В
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00, переменным током
частотой (50 ± 1) Гц, в диапазоне напряжений, В
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01, блок искрозащиты
БИЗ-09 ОФТ.18.2050.00.00, постоянным током напряжением, В
9) Потребляемая электрическая мощность, Вт, не более
- газоанализатор ИДК-09
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00
- блок сигнализатора БС-09 ОФТ.18.1904.00.00.00-01
- блок искрозащиты БИЗ-09 ОФТ.18.2050.00.00
10) Габаритные размеры и масса газоанализатора указаны в таблице 3.
Таблица 3
Обозначениесоставной
части газоанализатора
Газоанализатор ИДК-09
Габаритные размеры, мм, не более
ШиринаВысотаДлина
61132121
Масса, кг, не
более
0,9
Габаритные размеры, мм, не более
ШиринаВысотаДлина
7075109
Лист № 6
Всего листов 7
Масса, кг, не
более
0,3
7075109
0,3
24,5107,5113,6
0,13
Обозначениесоставной
части газоанализатора
Блок сигнализатора БС-
09 ОФТ.18.1904.00.00.0
Блок сигнализатора БС-09
ОФТ.18.1904.00.00.00-01
Блок искрозащиты БИЗ-
09 ОФТ.18.2050.00.00
Термо-шкаф
231238368
15
11) Средняя наработка на отказ, ч30000
12) Средний срок службы, лет 10
13) Условия эксплуатации
Рабочие условия эксплуатации газоанализаторов приведены в таблице 4.
Таблица 4
Диапазонотносительной
влажности окружающей сре-
ды при температуре 35
o
C, %
От 0 до 95
Диапазон атмо-
сферного давле-
ния, кПа
От 84 до 107
Обозначение
климатического
исполнения
У1
УХЛ 1
Диапазон температуры ок-
ружающей и анализируемой
сред,
o
C
от минус 40 до плюс 50
от минус 60 до плюс 50
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку на боковой стороне корпуса
газоанализатора фотохимическим способом и на титульные листы Руководства по эксплуатации и
Формуляра типографским методом.
Комплектность средства измерений
Обозначение
ОФТ.18.1965.00.00.00
ОФТ.18.1965.00.00.00 РЭ
ОФТ.18.1965.00.00.00 ФО
МП-242-1943-2015
ОФТ.18.1904.00.00.00
ОФТ.18.1904.00.00.00-01
ОФТ.18.2050.00.00
ОФТ.18.1904.00.00.00 ПС
ОФТ.18.1904.00.00.00 РЭ
ОФТ.18.2050.00.00 ПС
Комплект поставки приведен в таблице 5.
Таблица 5
Наименование
1 Газоанализатор ИДК-09
2 Комплект эксплуатационной документации (ЭД) на ИДК-09 в
составе:
- Руководство по эксплуатации
- Формуляр
3 Методика поверки
4 Вторичный блок
1)
:
- Блок сигнализатора БС-09-01
- Блок сигнализатора БС-09-02
- Блок искрозащиты БИЗ-09
5 Комплект ЭД на БС-09-ХХ в составе
2)
:
- Паспорт
- Руководство по эксплуатации
6 Комплект ЭД на БИЗ-09 в составе
2)
:
- Паспорт
7 Программное обеспечение и эксплуатационная документация в
pdf-формате на CD-диске
8 Комплект разрешительной документации в составе:
- Копия свидетельства об утверждении типа средств измерений
- Копия сертификата соответствия требованиям технического
регламента ТР ТС 012/2011
Лист № 7
Всего листов 7
НаименованиеОбозначение
- Копия декларации о соответствии техническому регламенту
ТР ТС 020/2011
Примечания:
1) При наличии в комплекте поставки согласно модификации газоанализатора;
2) Поставка данного документа определяется наличием соответствующего блока при поставке.
Поверка
осуществляется по документу МП-242-1943-2015 «Газоанализаторы ИДК-09. Методика поверки»,
разработанному и утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» «14» августа 2015 г.
Основные средства поверки:
- азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси метан – азот (ГСО 10256-2013), пропан – азот
(ГСО 10262-2013), гексан – азот (ГСО 10334-2013), диоксид углерода – воздух (ГСО 10241-2013),
в баллонах под давлением.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы ИДК-09. Руководство по
эксплуатации», ОФТ.18.1965.00.00.00 РЭ.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
ИДК-09
1 ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
4 ГОСТ 8.578-2014 ГСИ Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
5 ТУ 4215-1965-20885897-2014 "Газоанализаторы ИДК-09. Технические условия".
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Томская
электронная компания» (ООО НПП «ТЭК»), г. Томск
Адрес: Россия, 634040, г. Томск, ул. Высоцкого, 33, тел.: (3822) 63-38-37, 63-39-63,
e-mail:
, web:
нпптэк.рф.
ИНН 7020037139
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, e-mail:
,
,
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.«____»____________________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 15779-96 | Газоанализаторы | 8690 | Фирма "Muller BEM", Франция | 1 год | Перейти |
| 24803-15 | Газоанализаторы | Calomat 6 | Фирма "SIEMENS", Германия; Фирма "Siemens SAS", Франция | 1 год | Перейти |
| 27731-04 | Газоанализаторы | ПГА-200 | ОАО "РНИИ "Электронстандарт", г.С.-Петербург | 1 год | Перейти |
| 46547-11 | Газоанализаторы | КАСКАД-М | ЗАО "Оптэк", г.С.-Петербург | 1 год | Перейти |
| 28245-04 | Газоанализаторы | ГТМ-5101М-А | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
