Счетчики электрической энергии однофазные электронные FBB, FBU, ГРСИ 64432-16
Номер госреестра:
64432-16
Наименование СИ:
Счетчики электрической энергии однофазные электронные
Обозначение типа:
FBB, FBU
Производитель:
Фирма "ABB AB, Meters", Швеция
Межповерочный интервал:
16 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62819
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики электрической энергии однофазные электронные FBB, FBU
Назначение средства измерений
Счетчики электрической энергии однофазные электронные FBB, FBU (далее – счётчики)
представляют собой счётчики прямого (непосредственного) подключения к измерительным
цепям одно-, двух- и четырёхтарифные, предназначенные для измерений и учета активной
электрической энергии в однофазных сетях переменного тока промышленной частоты для
расчетов с потребителем.
Описание средства измерений
Принцип действия счетчиков основан наиспользовании специализированной
микросхемы, котораяосуществляет аналого-цифровое преобразование входных сигналов
тока и напряжения в показания активной электрической энергии.
Счётчики имеют жидкокристаллический дисплей (далее - ЖКД), отображающий
суммарное количество электроэнергии прошедшей через счётчик, а также оптический
поверочный выход в виде светодиода. Счётчики имеют также телеметрический выход,
гальванически изолированный от остальных цепей счётчика, позволяющий применять его в
измерительных системах для контроля и учета электроэнергии.
Запоминающее устройство счётчиков выполнено на базе энергонезависимой памяти. В
счётчиках энергонезависимая память организована в виде нескольких регистров, в которых
хранятся данные по всем тарифам.
Переключение тарифов производится встроенными часами. Ход часов при отсутствии
питания обеспечивается с помощью конденсатора SuperCap в течение 48 часов.
Счетчикиимеют инфракрасный интерфейс связи, с помощью которого можно
получать следующую информацию об измеряемых величинах счетчиков:
- суммарную измеренную электроэнергию,
- электроэнергию потреблённую по каждому тарифу,
- месячные значения за последние 16 месяцев суммарно и по всем тарифам;
- текущий активный тариф;
- время и дату;
- основной адрес для связи;
- состояние связи (доступ к счетчику для установки тарифов и времени/даты может
быть открыт, закрыт или защищен паролем);
- индикацию ошибок.
На ЖКД непрерывно индицируется значение потреблённой электроэнергии и номер
действующего тарифа.
Индикация других величин осуществляется по команде.
Изменение направления тока в токовой цепи не влияет на учёт потребляемой энергии.
Во всех счётчиках в качестве датчика тока используются трансформаторы тока.
Лист № 2
Всего листов 5
В зависимости от исполнений счётчики выпускаются нескольких модификаций.
Схема обозначений моделей счетчиков

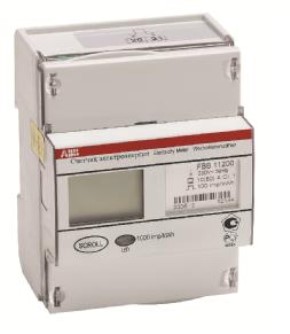

Рисунок 1. Фото внешнего вида счетчика
Тип исполненияF
Измеряемая энергия
Активная (непосредственное вкл.)В
Связь
ИК порт , импульсный выходВ
ИК портU
Класс точности
Класс 11
Напряжение 230 В 1
Заводская калибровка2
Количество тарифов
Однотарифные
00
Двухтарифные 05
Четырехтарифные06
Код оборудования,108
поставляемого в Россию
Знак поверки наносится на боковую поверхность прибора
Места установки пломб от несанкционированного доступа
Лист № 3
Всего листов 5
Программное обеспечение
Влияние программного продукта на точность показаний счетчиков находится в
границах, обеспечивающих метрологические характеристики, указанные в таблицах 2.
Диапазон представления, длительность хранения и дискретность результатов измерений
соответствуют нормированной точности счетчика.
Идентификационные данные программного обеспечения, установленного в счетчиках
электрической энергии электронных FBU, FBB приведены в таблице 1.
Таблица 1 - идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОFBU FBB -X* firmware
Номер версии (идентификационный номер) ПОS112-100
Цифровой идентификатор ПО21
где *X-тип счетчика
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений – «Средний уровень» в соответствии с Р 50.2.077-2014.
±
0,5
±
0,15
от trial 20 % до плюс 15 % Uном 10
(80)
50
25
100
1000
1, 2 или 4
0,1
100000
3
2
3
неограниченно
(flash-память)
Диапазон рабочего напряжения, В
Номинальная (максимальная) сила тока, А
Номинальная частота, Гц
Trial чувствительности, мА
Постоянная счётчика, имп./кВт
×
ч
Частота светодиодного индикатора, имп./кВт
×
ч
Число тарифов
Цена одного разряда счётного механизма, кВт
×
ч
- младшего
- старшего
Полная потребляемая мощность в цепи
напряжения, не более, В
×
А
Активная потребляемая мощность в цепи
напряжения, не более, Вт
Полная потребляемая мощность в цепи тока, не
более, В
×
А
Пределы допускаемой основной погрешности часов,
с/сут
Пределыдопускаемойдополнительной
температурной погрешности часов, с/
°
С в сут
Длительность хранения информациипри
отключении питания, ч
Параметрыиспытательного(телеметрического)
выхода:- диапазон напряжений, В
-сила тока (максимальная), мА
-длительность импульса, мс
-длительность импульса светодиода, мс
Рабочий диапазон температур,
°
С
от 5 до 40
100
100
40
от минус 40 до плюс 55
Метрологические и технические характеристики
Основные метрологические и технические характеристики представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
Класс точности по1
ГОСТ 31818.11-2012
Номинальное напряжение (Uном), В230
Лист № 4
Всего листов 5
от минус 40 до плюс 70
150000
20
150
303,5
Диапазон температур хранения,
°
С
Средняя наработка до отказа, не менее, ч
Средний срок службы, не менее, лет
Масса счётчика, не более, г
Габаритные размеры, не более, мм,
длина, ширина, высота
70; 63,6; 95
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели счетчика и титульных листах
эксплуатационной документации методом офсетной печати.
Комплектность средства измерений
В комплект поставки входит
- счетчик,
- паспорт (ПС.СЧFBBFBU.01.01-05),
- руководство по монтажу и эксплуатации (PCЧFBUFBB_2015),
- методика поверки (МП. СЧ FBUFBB-15),
- коробка упаковочная.
Поверка
Осуществляется согласно документу МП. СЧ FBUFBB-15 «Счетчики электрической энергии
однофазныеэлектронныеFBB,FBU.Методикаповерки»,утвержденномуФГУП
«ВНИИМС» в феврале 2016 года.
Перечень основного оборудования, необходимого для поверки:
Установки для регулировки и поверки счетчиков электрической энергии ЦУ 6800,
регистрационный № 11863-07, секундомер двухстрелочный механический СДСпр-1-2-000,
регистрационный № 1125-57.
Знак поверки наносится на корпус счетчика и в паспорт.
Сведения о методиках (методах) измерений
Методика измерений на счетчики электрической энергии электронные однофазные FBB,
FBU приведена в «Счетчики электрической энергии электронные однофазные FBB, FBU.
Руководство по монтажу и эксплуатации» (PCЧFBUFBB_2015).
Нормативные и технические документы, устанавливающие требования к счетчикам
электрической энергии электронным однофазным FBU, FBB
1 ГОСТ 31818.11-2012 (МЭК 62052-11:2003) "Аппаратура для измерения электрической
энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11.
Счетчики электрической энергии".
2 ГОСТ 31819.21-2012 (МЭК 62053-21:2003), "Аппаратура для измерения электрической
энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной
энергии классов точности 1 и 2".
Документация фирмы-изготовителя.
Лист № 5
Всего листов 5
Изготовитель
«ABB AB, Meters», Швеция
Адрес: Р.О. Bох 1005, SЕ-611 29 Nykoping, Sweden.
Заявитель
ООО «АББ», г. Москва,
Адрес: 117997, г. Москва, ул. Обручева, д.30/1, стр. 2.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail:
.
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в
целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии
С.С. Голубев
М.п.
«_____» ______________2016 г.
